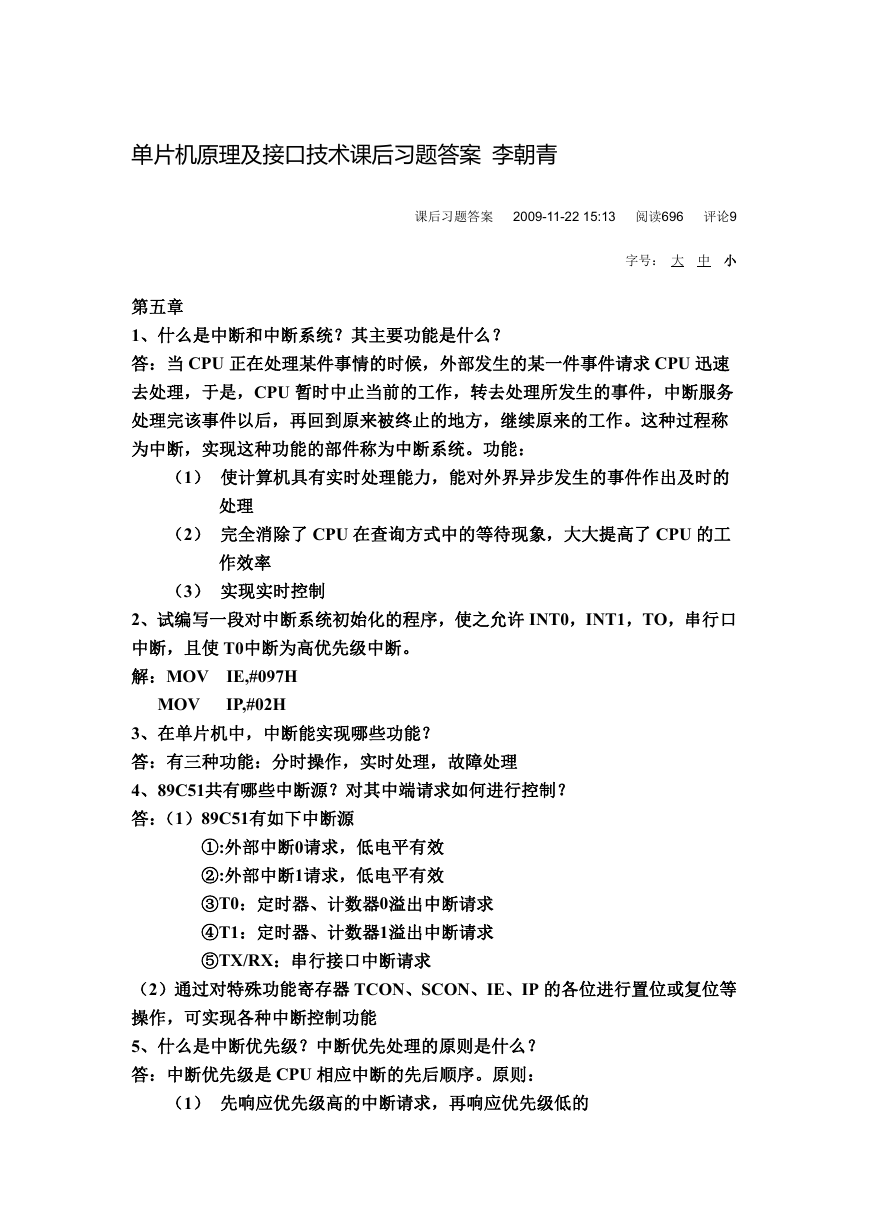

单片机原理及接口技术课后习题答案李朝青课后习题答案 2009-11-22 15:13 阅读696 评论9 字号：大中小第五章 1、什么是中断和中断系统？其主要功能是什么？答：当 CPU 正在处理某件事情的时候，外部发生的某一件事件请求 CPU 迅速去处理，于是，CPU 暂时中止当前的工作，转去处理所发生的事件，中断服务处理完该事件以后，再回到原来被终止的地方，继续原来的工作。这种过程称为中断，实现这种功能的部件称为中断系统。功能：（1）使计算机具有实时处理能力，能对外界异步发生的事件作出及时的处理（2）完全消除了 CPU 在查询方式中的等待现象，大大提高了 CPU 的工作效率（3）实现实时控制 2、试编写一段对中断系统初始化的程序，使之允许 INT0，INT1，TO，串行口中断，且使 T0中断为高优先级中断。解：MOV IE,#097H IP,#02H MOV 3、在单片机中，中断能实现哪些功能？答：有三种功能：分时操作，实时处理，故障处理 4、89C51共有哪些中断源？对其中端请求如何进行控制？答：（1）89C51有如下中断源 ①:外部中断0请求，低电平有效 ②:外部中断1请求，低电平有效 ③T0：定时器、计数器0溢出中断请求 ④T1：定时器、计数器1溢出中断请求 ⑤TX/RX：串行接口中断请求（2）通过对特殊功能寄存器 TCON、SCON、IE、IP 的各位进行置位或复位等操作，可实现各种中断控制功能 5、什么是中断优先级？中断优先处理的原则是什么？答：中断优先级是 CPU 相应中断的先后顺序。原则：（1）先响应优先级高的中断请求，再响应优先级低的

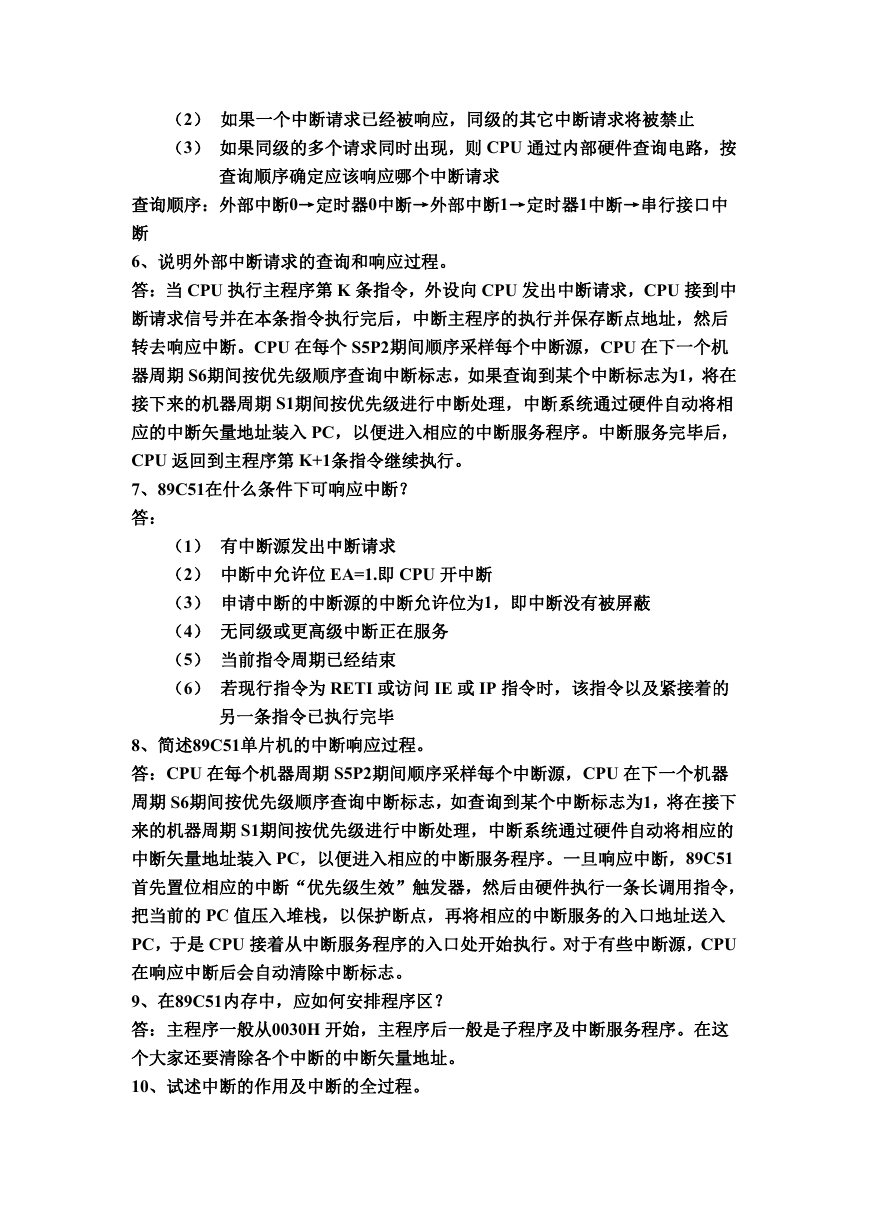

（2）如果一个中断请求已经被响应，同级的其它中断请求将被禁止（3）如果同级的多个请求同时出现，则 CPU 通过内部硬件查询电路，按查询顺序确定应该响应哪个中断请求查询顺序：外部中断0→定时器0中断→外部中断1→定时器1中断→串行接口中断 6、说明外部中断请求的查询和响应过程。答：当 CPU 执行主程序第 K 条指令，外设向 CPU 发出中断请求，CPU 接到中断请求信号并在本条指令执行完后，中断主程序的执行并保存断点地址，然后转去响应中断。CPU 在每个 S5P2期间顺序采样每个中断源，CPU 在下一个机器周期 S6期间按优先级顺序查询中断标志，如果查询到某个中断标志为1，将在接下来的机器周期 S1期间按优先级进行中断处理，中断系统通过硬件自动将相应的中断矢量地址装入 PC，以便进入相应的中断服务程序。中断服务完毕后， CPU 返回到主程序第 K+1条指令继续执行。 7、89C51在什么条件下可响应中断？答：（1）有中断源发出中断请求（2）中断中允许位 EA=1.即 CPU 开中断（3）申请中断的中断源的中断允许位为1，即中断没有被屏蔽（4）无同级或更高级中断正在服务（5）当前指令周期已经结束（6）若现行指令为 RETI 或访问 IE 或 IP 指令时，该指令以及紧接着的另一条指令已执行完毕 8、简述89C51单片机的中断响应过程。答：CPU 在每个机器周期 S5P2期间顺序采样每个中断源，CPU 在下一个机器周期 S6期间按优先级顺序查询中断标志，如查询到某个中断标志为1，将在接下来的机器周期 S1期间按优先级进行中断处理，中断系统通过硬件自动将相应的中断矢量地址装入 PC，以便进入相应的中断服务程序。一旦响应中断，89C51 首先置位相应的中断“优先级生效”触发器，然后由硬件执行一条长调用指令，把当前的 PC 值压入堆栈，以保护断点，再将相应的中断服务的入口地址送入 PC，于是 CPU 接着从中断服务程序的入口处开始执行。对于有些中断源，CPU 在响应中断后会自动清除中断标志。 9、在89C51内存中，应如何安排程序区？答：主程序一般从0030H 开始，主程序后一般是子程序及中断服务程序。在这个大家还要清除各个中断的中断矢量地址。 10、试述中断的作用及中断的全过程。

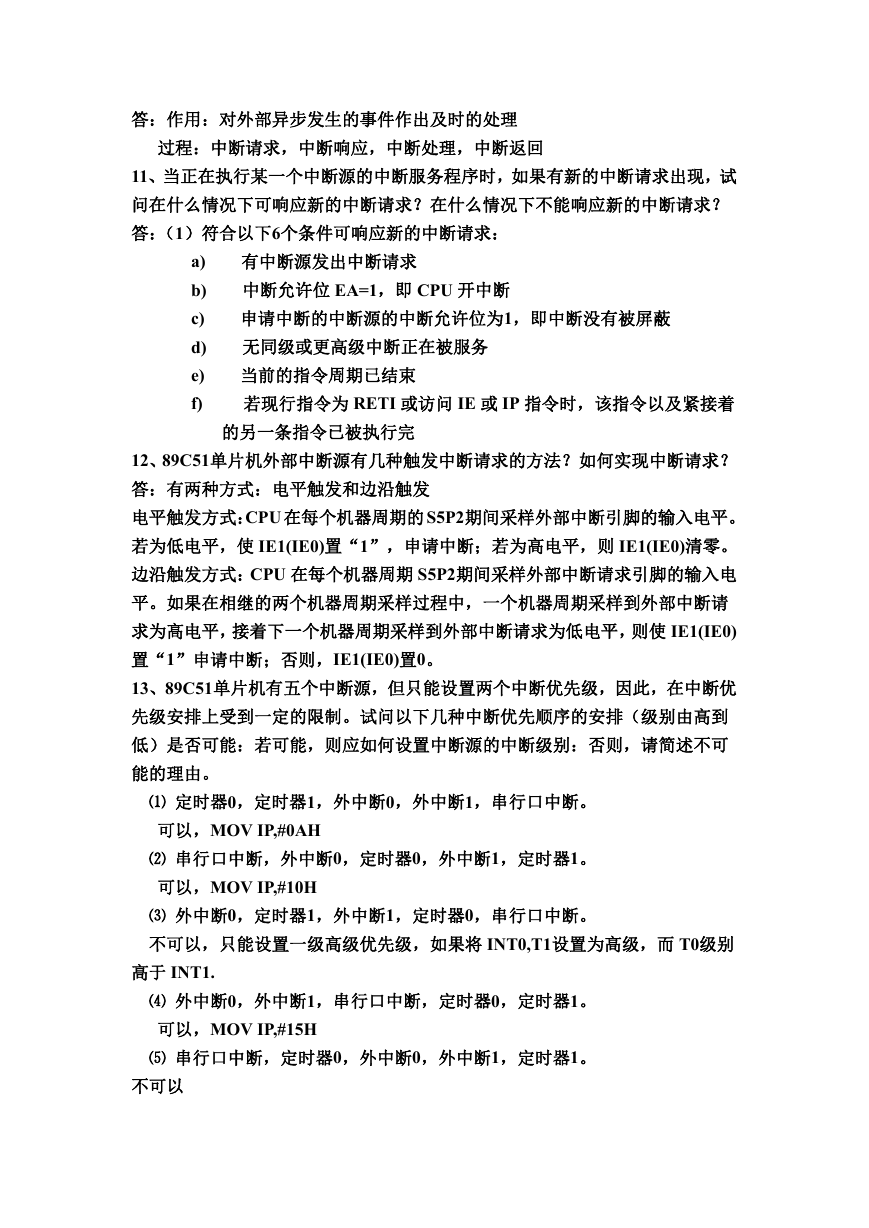

答：作用：对外部异步发生的事件作出及时的处理过程：中断请求，中断响应，中断处理，中断返回 11、当正在执行某一个中断源的中断服务程序时，如果有新的中断请求出现，试问在什么情况下可响应新的中断请求？在什么情况下不能响应新的中断请求？答：（1）符合以下6个条件可响应新的中断请求： a) b) c) d) e) f) 有中断源发出中断请求中断允许位 EA=1，即 CPU 开中断申请中断的中断源的中断允许位为1，即中断没有被屏蔽无同级或更高级中断正在被服务当前的指令周期已结束若现行指令为 RETI 或访问 IE 或 IP 指令时，该指令以及紧接着的另一条指令已被执行完 12、89C51单片机外部中断源有几种触发中断请求的方法？如何实现中断请求？答：有两种方式：电平触发和边沿触发电平触发方式：CPU 在每个机器周期的 S5P2期间采样外部中断引脚的输入电平。若为低电平，使 IE1(IE0)置“1”，申请中断；若为高电平，则 IE1(IE0)清零。边沿触发方式：CPU 在每个机器周期 S5P2期间采样外部中断请求引脚的输入电平。如果在相继的两个机器周期采样过程中，一个机器周期采样到外部中断请求为高电平，接着下一个机器周期采样到外部中断请求为低电平，则使 IE1(IE0) 置“1”申请中断；否则，IE1(IE0)置0。 13、89C51单片机有五个中断源，但只能设置两个中断优先级，因此，在中断优先级安排上受到一定的限制。试问以下几种中断优先顺序的安排（级别由高到低）是否可能：若可能，则应如何设置中断源的中断级别：否则，请简述不可能的理由。 ⑴ 定时器0，定时器1，外中断0，外中断1，串行口中断。可以，MOV IP,#0AH ⑵ 串行口中断，外中断0，定时器0，外中断1，定时器1。可以，MOV IP,#10H ⑶ 外中断0，定时器1，外中断1，定时器0，串行口中断。不可以，只能设置一级高级优先级，如果将 INT0,T1设置为高级，而 T0级别高于 INT1. ⑷ 外中断0，外中断1，串行口中断，定时器0，定时器1。可以，MOV IP,#15H ⑸ 串行口中断，定时器0，外中断0，外中断1，定时器1。不可以

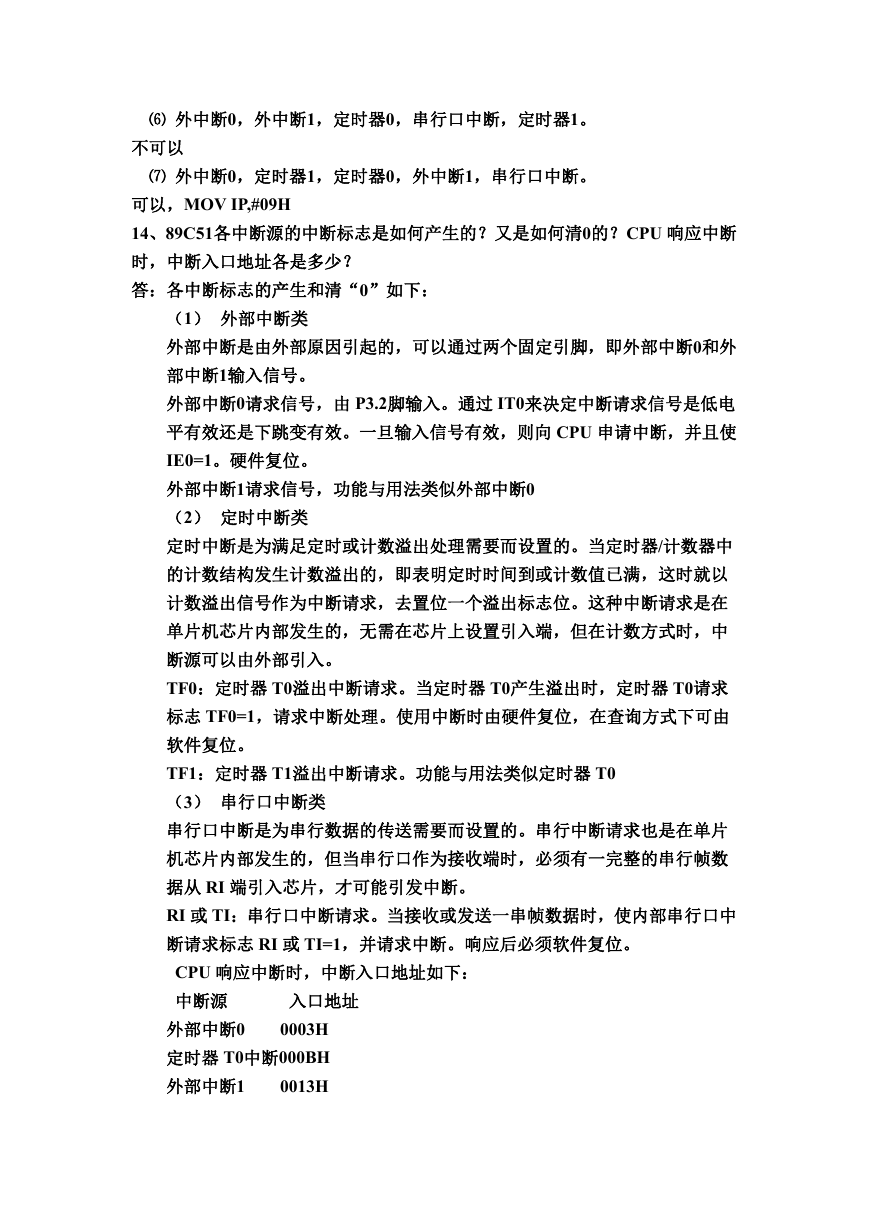

⑹ 外中断0，外中断1，定时器0，串行口中断，定时器1。不可以 ⑺ 外中断0，定时器1，定时器0，外中断1，串行口中断。可以，MOV IP,#09H 14、89C51各中断源的中断标志是如何产生的？又是如何清0的？CPU 响应中断时，中断入口地址各是多少？答：各中断标志的产生和清“0”如下：（1）外部中断类外部中断是由外部原因引起的，可以通过两个固定引脚，即外部中断0和外部中断1输入信号。外部中断0请求信号，由 P3.2脚输入。通过 IT0来决定中断请求信号是低电平有效还是下跳变有效。一旦输入信号有效，则向 CPU 申请中断，并且使 IE0=1。硬件复位。外部中断1请求信号，功能与用法类似外部中断0 （2）定时中断类定时中断是为满足定时或计数溢出处理需要而设置的。当定时器/计数器中的计数结构发生计数溢出的，即表明定时时间到或计数值已满，这时就以计数溢出信号作为中断请求，去置位一个溢出标志位。这种中断请求是在单片机芯片内部发生的，无需在芯片上设置引入端，但在计数方式时，中断源可以由外部引入。 TF0：定时器 T0溢出中断请求。当定时器 T0产生溢出时，定时器 T0请求标志 TF0=1，请求中断处理。使用中断时由硬件复位，在查询方式下可由软件复位。 TF1：定时器 T1溢出中断请求。功能与用法类似定时器 T0 （3）串行口中断类串行口中断是为串行数据的传送需要而设置的。串行中断请求也是在单片机芯片内部发生的，但当串行口作为接收端时，必须有一完整的串行帧数据从 RI 端引入芯片，才可能引发中断。 RI 或 TI：串行口中断请求。当接收或发送一串帧数据时，使内部串行口中断请求标志 RI 或 TI=1，并请求中断。响应后必须软件复位。 CPU 响应中断时，中断入口地址如下：入口地址中断源外部中断0 0003H 定时器 T0中断000BH 0013H 外部中断1

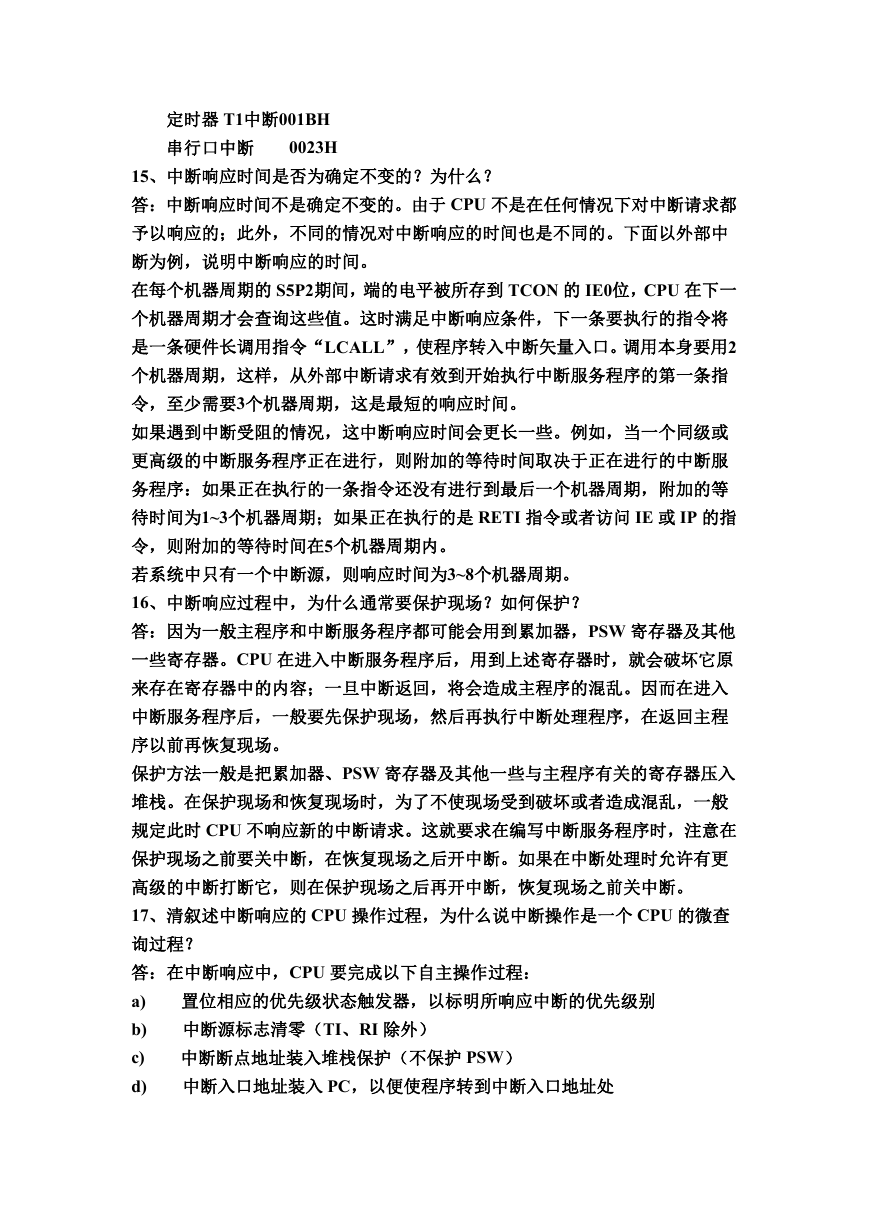

定时器 T1中断001BH 0023H 串行口中断 15、中断响应时间是否为确定不变的？为什么？答：中断响应时间不是确定不变的。由于 CPU 不是在任何情况下对中断请求都予以响应的；此外，不同的情况对中断响应的时间也是不同的。下面以外部中断为例，说明中断响应的时间。在每个机器周期的 S5P2期间，端的电平被所存到 TCON 的 IE0位，CPU 在下一个机器周期才会查询这些值。这时满足中断响应条件，下一条要执行的指令将是一条硬件长调用指令“LCALL”，使程序转入中断矢量入口。调用本身要用2 个机器周期，这样，从外部中断请求有效到开始执行中断服务程序的第一条指令，至少需要3个机器周期，这是最短的响应时间。如果遇到中断受阻的情况，这中断响应时间会更长一些。例如，当一个同级或更高级的中断服务程序正在进行，则附加的等待时间取决于正在进行的中断服务程序：如果正在执行的一条指令还没有进行到最后一个机器周期，附加的等待时间为1~3个机器周期；如果正在执行的是 RETI 指令或者访问 IE 或 IP 的指令，则附加的等待时间在5个机器周期内。若系统中只有一个中断源，则响应时间为3~8个机器周期。 16、中断响应过程中，为什么通常要保护现场？如何保护？答：因为一般主程序和中断服务程序都可能会用到累加器，PSW 寄存器及其他一些寄存器。CPU 在进入中断服务程序后，用到上述寄存器时，就会破坏它原来存在寄存器中的内容；一旦中断返回，将会造成主程序的混乱。因而在进入中断服务程序后，一般要先保护现场，然后再执行中断处理程序，在返回主程序以前再恢复现场。保护方法一般是把累加器、PSW 寄存器及其他一些与主程序有关的寄存器压入堆栈。在保护现场和恢复现场时，为了不使现场受到破坏或者造成混乱，一般规定此时 CPU 不响应新的中断请求。这就要求在编写中断服务程序时，注意在保护现场之前要关中断，在恢复现场之后开中断。如果在中断处理时允许有更高级的中断打断它，则在保护现场之后再开中断，恢复现场之前关中断。 17、清叙述中断响应的 CPU 操作过程，为什么说中断操作是一个 CPU 的微查询过程？答：在中断响应中，CPU 要完成以下自主操作过程： a) b) c) d) 置位相应的优先级状态触发器，以标明所响应中断的优先级别中断源标志清零（TI、RI 除外）中断断点地址装入堆栈保护（不保护 PSW）中断入口地址装入 PC，以便使程序转到中断入口地址处

在计算机内部，中断表现为 CPU 的微查询操作。89C51单片机中，CPU 在每个机器周期的 S6状态，查询中断源，并按优先级管理规则处理同时请求的中断源，且在下一个机器周期的 S1状态中，响应最高级中断请求。但是以下情况除外： a) b) c) CPU 正在处理相同或更高优先级中断多机器周期指令中，还未执行到最后一个机器周期正在执行中断系统的 SFR 操作，如 RETI 指令及访问 IE、IP 等操作时，要延后一条指令 18、在中断请求有效并开中断状况下，能否保证立即响应中断？有什么条件？答：在中断请求有效并开中断状况下，并不能保证立即响应中断。这是因为，在计算机内部，中断表现为 CPU 的微查询操作。89C51单片机中，CPU 在每个机器周期的 S6状态下，查询中断源，并按优先级管理规则处理同时请求的中断源，且在下一个机器周期的 S1状态中，响应最高级中断请求。在以下情况下，还需要有另外的等待： a) b) c) CPU 正在处理相同或更高优先级中断多机器周期指令中，还未执行到最后一个机器周期正在执行中断系统的 SFR 操作，如 RETI 指令及访问 IE、IP 等操作时，要延后一条指令
