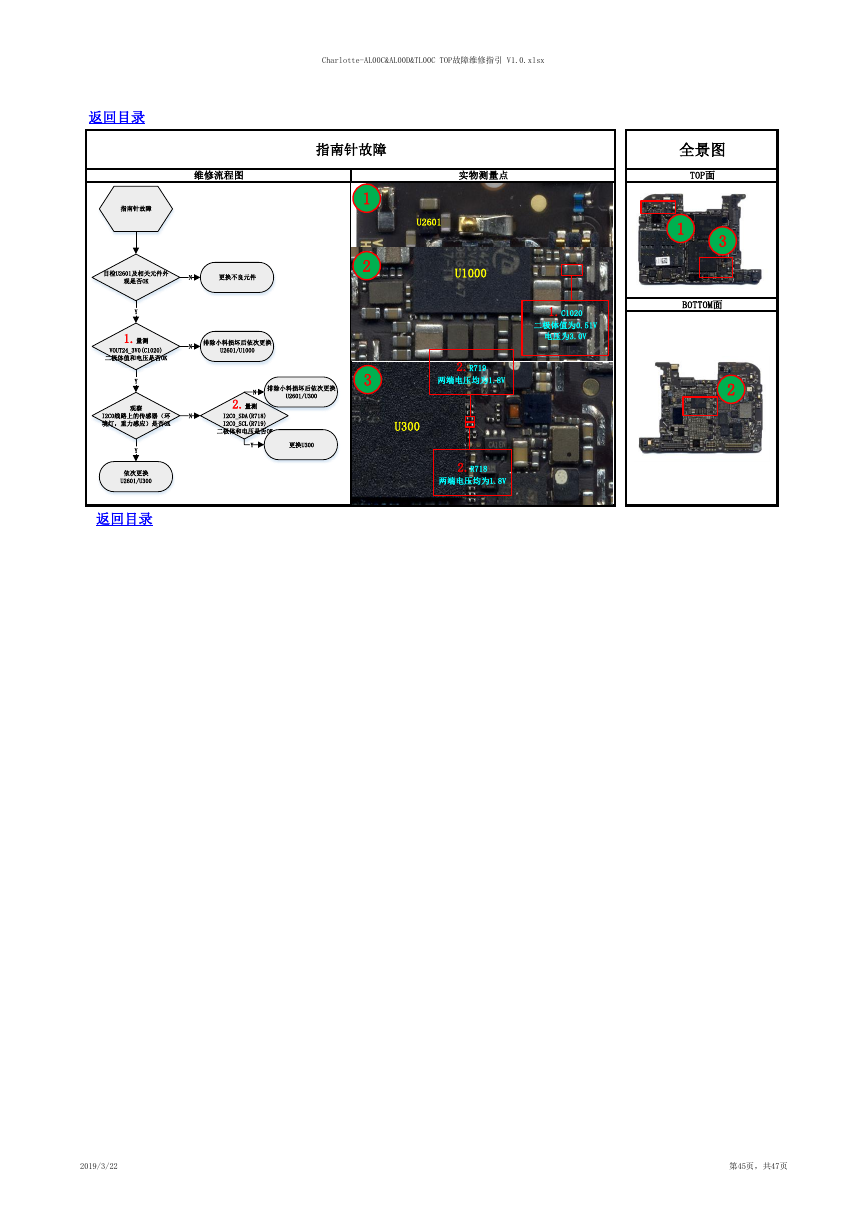

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 指南针故障 维修流程图 实物测量点 1 2 3 U2601 U1000 U300 2.R719 两端电压均为1.8V 2.R718 两端电压均为1.8V 1.C1020 二极体值为0.51V 电压为3.0V 返回目录 全景图 TOP面 1 3 BOTTOM面 2 2019/3/22 第45页，共47页 指南针故障目检U2601及相关元件外观是否OK更换不良元件NNY排除小料损坏后依次更换U2601/U1000YN依次更换U2601/U300Y1.量测VOUT24_3V0(C1020)二极体值和电压是否OK观察I2C0线路上的传感器（环境灯，重力感应）是否OK2.量测I2C0_SDA(R718)I2C0_SCL(R719)二极体和电压是否OKN排除小料损坏后依次更换U2601/U300更换U300Y
