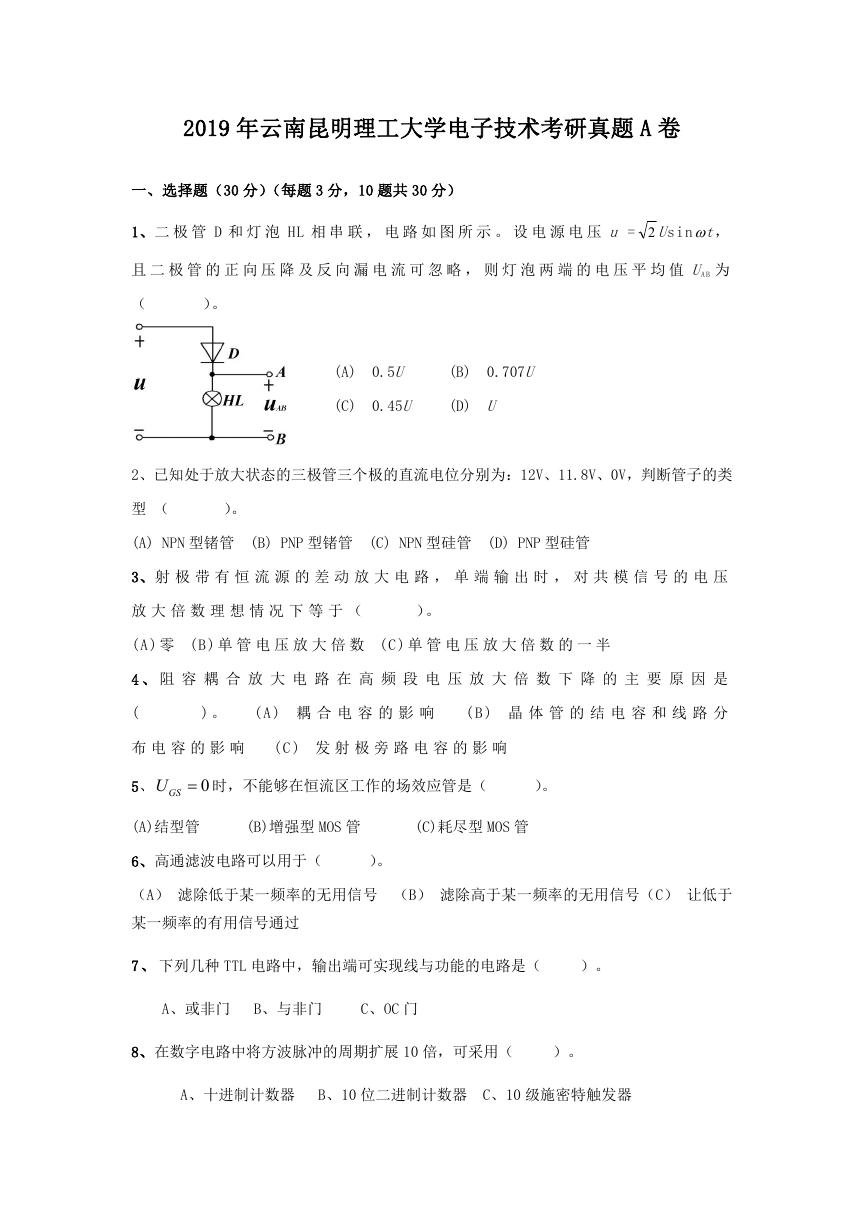

    2019 年云南昆明理工大学电子技术考研真题 A 卷 一、选择题（30 分）（每题 3 分，10 题共 30 分） 1、二 极 管 D 和 灯 泡 HL 相 串 联 ， 电 路 如 图 所 示 。 设 电 源 电 压 u = 2 Usint， 且 二 极 管 的 正 向 压 降 及 反 向 漏 电 流 可 忽 略 ， 则 灯 泡 两 端 的 电 压 平 均 值 UA B 为 （ ）。 (A) 0.5U (B) 0.707U (C) 0.45U (D) U 2、已知处于放大状态的三极管三个极的直流电位分别为：12V、11.8V、0V，判断管子的类 型 （ ）。 (A) NPN 型锗管 (B) PNP 型锗管 (C) NPN 型硅管 (D) PNP 型硅管 3、射 极 带 有 恒 流 源 的 差 动 放 大 电 路 ， 单 端 输 出 时 ， 对 共 模 信 号 的 电 压 放 大 倍 数 理 想 情 况 下 等 于 （ ）。 (A ) 零 (B ) 单 管 电 压 放 大 倍 数 (C ) 单 管 电 压 放 大 倍 数 的 一 半 4 、 阻 容 耦 合 放 大 电 路 在 高 频 段 电 压 放 大 倍 数 下 降 的 主 要 原 因 是 ( ) 。 ( A ) 耦 合 电 容 的 影 响 ( B ) 晶 体 管 的 结 电 容 和 线 路 分 布 电 容 的 影 响 ( C ) 发 射 极 旁 路 电 容 的 影 响 5、 GSU  时，不能够在恒流区工作的场效应管是（ 0 ）。 (A)结型管 (B)增强型 MOS 管 (C)耗尽型 MOS 管 6、高通滤波电路可以用于（ ）。 （A） 滤除低于某一频率的无用信号 （B） 滤除高于某一频率的无用信号（C） 让低于 某一频率的有用信号通过 7、 下列几种 TTL 电路中，输出端可实现线与功能的电路是（ ）。 A、或非门 B、与非门 C、OC 门 8、在数字电路中将方波脉冲的周期扩展 10 倍，可采用（ ）。 A、十进制计数器 B、10 位二进制计数器 C、10 级施密特触发器

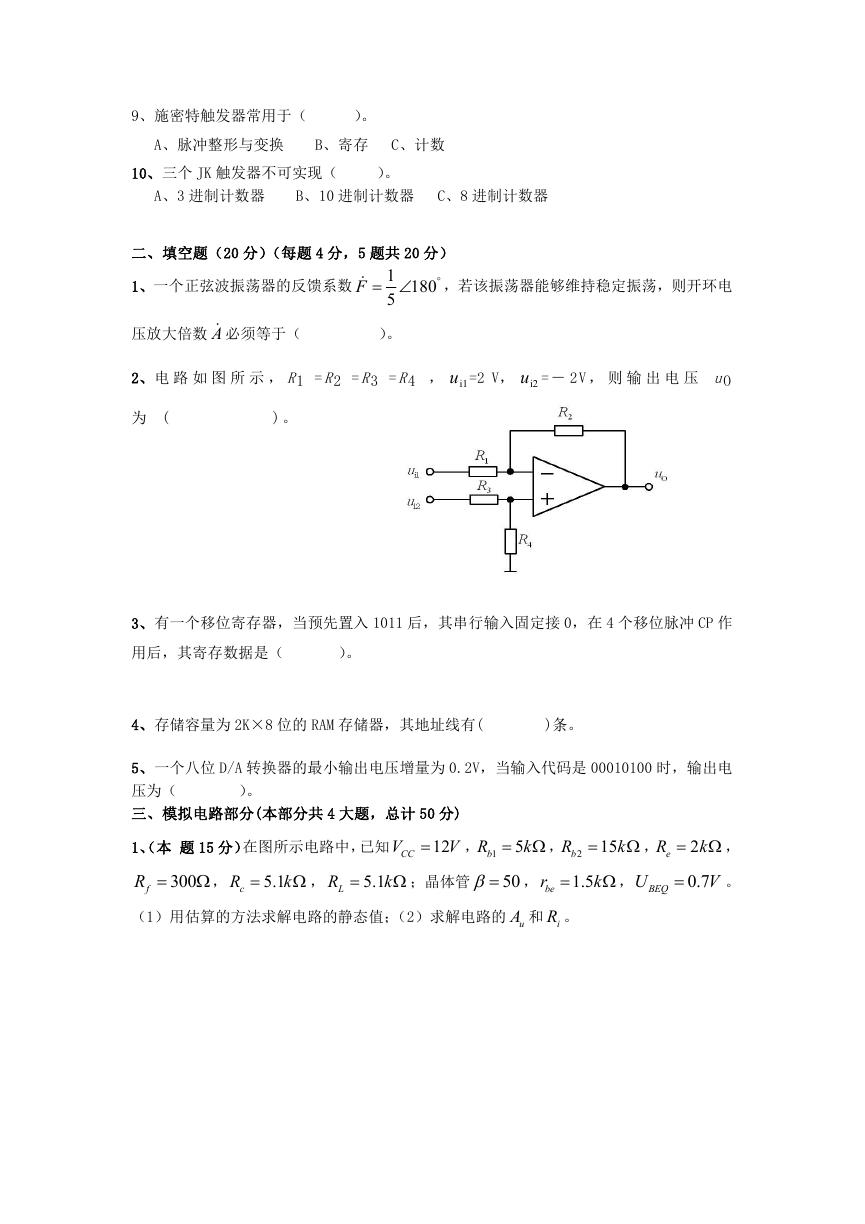

    9、施密特触发器常用于（ ）。 A、脉冲整形与变换 B、寄存 C、计数 10、三个 JK 触发器不可实现（ ）。 A、3 进制计数器 B、10 进制计数器 C、8 进制计数器 二、填空题（20 分）（每题 4 分，5 题共 20 分） 1、一个正弦波振荡器的反馈系数 压放大倍数 A 必须等于（  F 1 180   5  ）。 ，若该振荡器能够维持稳定振荡，则开环电 2、电 路 如 图 所 示 ， R1 =R2 =R3 =R4 ， i1u =2 V， i2u = － 2V ， 则 输 出 电 压 uO 为 ( ) 。 3、有一个移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位脉冲 CP 作 用后，其寄存数据是（ ）。 4、存储容量为 2K×8 位的 RAM 存储器，其地址线有( )条。 5、一个八位 D/A 转换器的最小输出电压增量为 0.2V，当输入代码是 00010100 时，输出电 压为（ 三、模拟电路部分(本部分共 4 大题，总计 50 分) ）。 1、（本 题 15 分）在图所示电路中，已知 cR 300  ， fR  （1）用估算的方法求解电路的静态值；（2）求解电路的 uA 和 iR 。  ， 5.1 k LR  12 V CCV 5.1 k  ；晶体管 bR ， 1 50 ， bR k  ， 2 1.5  5  k ber  eR  ， BEQU 2 k  ， 0.7 V  。 15 k  ，
    2、( 本题 10 分 )分析如图电路，绘制电路的电压传输特性。 3、（本 题 15 分）如图 所 示 电 路 ， 判 断 电 路 引 入 了 哪 种 组 态 的 交 流 负 反 馈 ， 若 电 路 工 作 于 深 度 负 反 馈 条 件 ， 求 电 路 的 反 馈 系 数 和 电 路 的 电 压 放 大 系 数 。

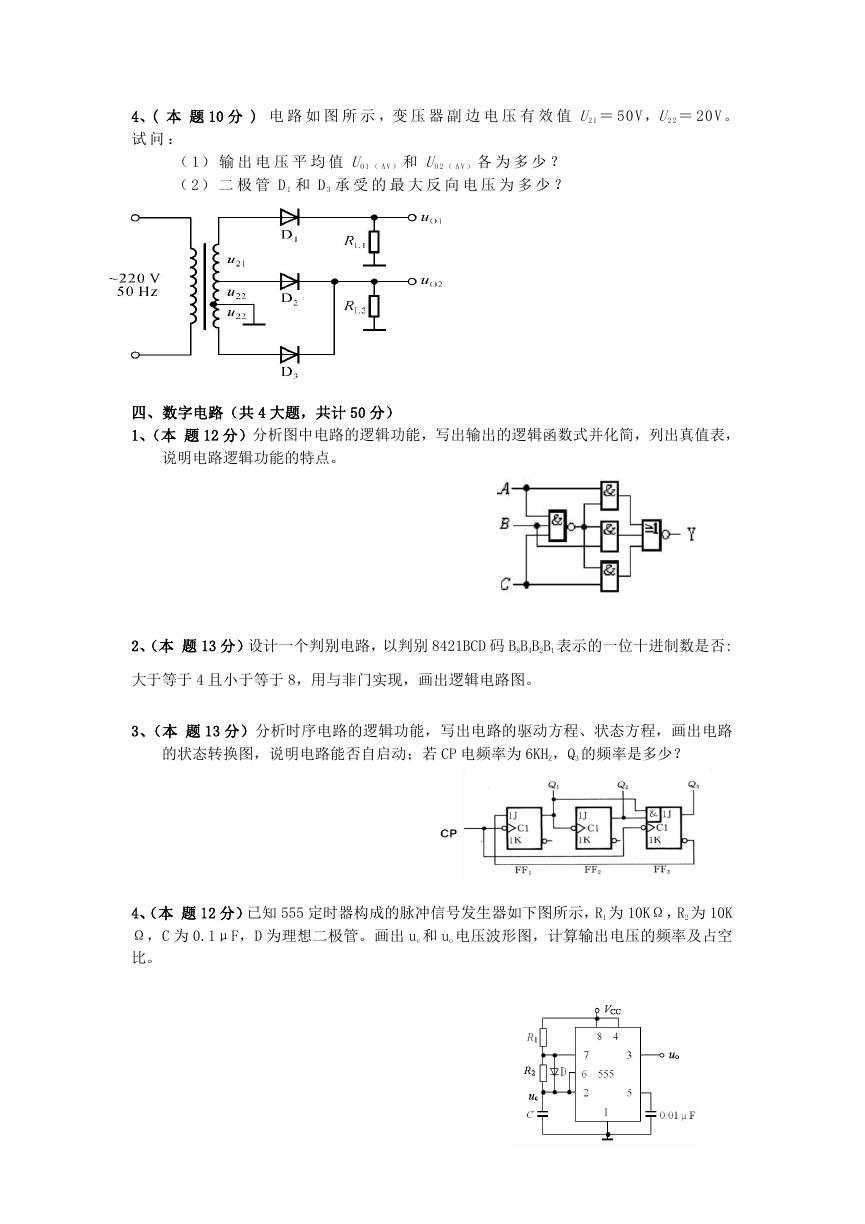

    4、( 本 题 10 分 ) 电 路 如 图 所 示 ，变 压 器 副 边 电 压 有 效 值 U2 1 ＝ 50V ，U2 2 ＝ 20V 。 试 问 ： （ 1） 输 出 电 压 平 均 值 UO 1 （ A V ） 和 UO 2 （ A V ） 各 为 多 少 ？ （ 2） 二 极 管 D 1 和 D 3 承 受 的 最 大 反 向 电 压 为 多 少 ？ 四、数字电路（共 4 大题，共计 50 分） 1、（本 题 12 分）分析图中电路的逻辑功能，写出输出的逻辑函数式并化简，列出真值表， 说明电路逻辑功能的特点。 2、（本 题 13 分）设计一个判别电路，以判别 8421BCD 码 B8B4B2B1 表示的一位十进制数是否: 大于等于 4 且小于等于 8，用与非门实现，画出逻辑电路图。 3、（本 题 13 分）分析时序电路的逻辑功能，写出电路的驱动方程、状态方程，画出电路 的状态转换图，说明电路能否自启动；若 CP 电频率为 6KHZ，Q3 的频率是多少？ 4、（本 题 12 分）已知 555 定时器构成的脉冲信号发生器如下图所示，R1 为 10KΩ，R2 为 10K Ω，C 为 0.1μF，D 为理想二极管。画出 uc 和 uo 电压波形图，计算输出电压的频率及占空 比。
