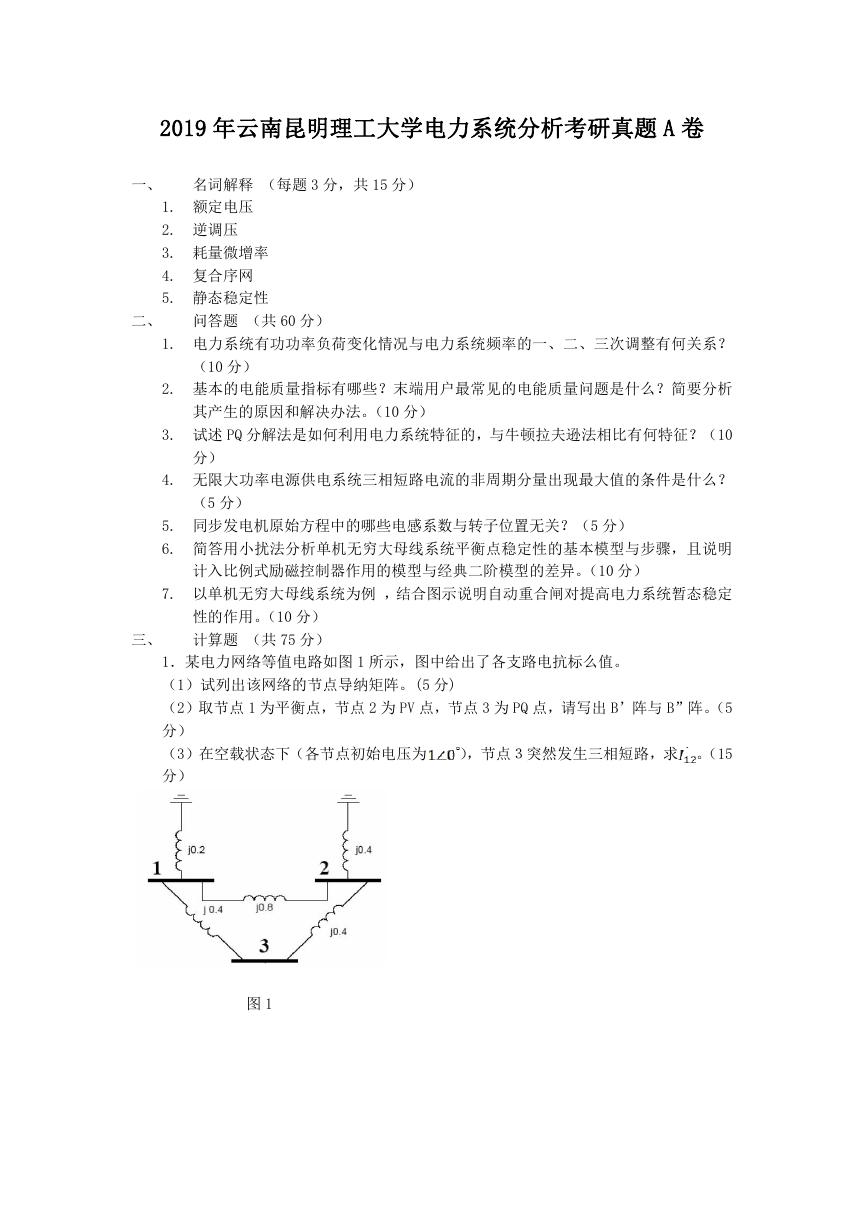

2019 年云南昆明理工大学电力系统分析考研真题 A 卷一、名词解释（每题 3 分，共 15 分） 1. 额定电压 2. 逆调压 3. 耗量微增率 4. 复合序网 5. 静态稳定性二、问答题（共 60 分） 1. 电力系统有功功率负荷变化情况与电力系统频率的一、二、三次调整有何关系？（10 分） 2. 基本的电能质量指标有哪些？末端用户最常见的电能质量问题是什么？简要分析其产生的原因和解决办法。（10 分） 3. 试述 PQ 分解法是如何利用电力系统特征的，与牛顿拉夫逊法相比有何特征？（10 分） 4. 无限大功率电源供电系统三相短路电流的非周期分量出现最大值的条件是什么？（5 分） 5. 同步发电机原始方程中的哪些电感系数与转子位置无关？（5 分） 6. 简答用小扰法分析单机无穷大母线系统平衡点稳定性的基本模型与步骤，且说明计入比例式励磁控制器作用的模型与经典二阶模型的差异。（10 分） 7. 以单机无穷大母线系统为例，结合图示说明自动重合闸对提高电力系统暂态稳定性的作用。（10 分）计算题（共 75 分）三、 1．某电力网络等值电路如图 1 所示，图中给出了各支路电抗标么值。（1）试列出该网络的节点导纳矩阵。(5 分) （2）取节点 1 为平衡点，节点 2 为 PV 点，节点 3 为 PQ 点，请写出 B’阵与 B”阵。（5 分）（3）在空载状态下（各节点初始电压为分）），节点３突然发生三相短路，求。（15 图 1

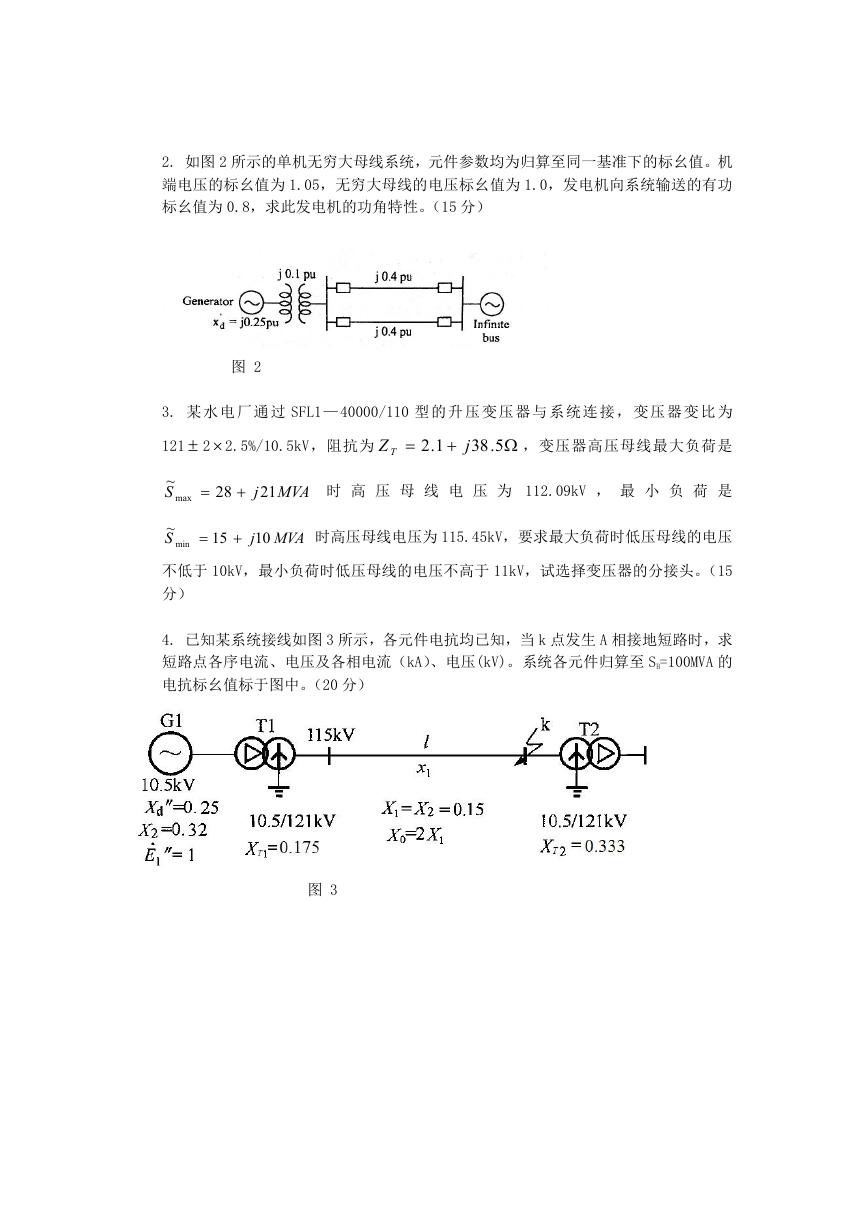

2. 如图 2 所示的单机无穷大母线系统，元件参数均为归算至同一基准下的标幺值。机端电压的标幺值为 1.05，无穷大母线的电压标幺值为 1.0，发电机向系统输送的有功标幺值为 0.8，求此发电机的功角特性。（15 分）图 2 3. 某水电厂通过 SFL1— 40000/110 型的升压变压器与系统连接，变压器变比为 121  2  2.5%/10.5kV，阻抗为 Z T  1.2  j 5.38  ，变压器高压母线最大负荷是 ~ S ~ S  28  j 21 MVA max  15  j 10 MVA min 时高压母线电压为 112.09kV ，最小负荷是时高压母线电压为 115.45kV，要求最大负荷时低压母线的电压不低于 10kV，最小负荷时低压母线的电压不高于 11kV，试选择变压器的分接头。（15 分） 4. 已知某系统接线如图 3 所示，各元件电抗均已知，当 k 点发生 A 相接地短路时，求短路点各序电流、电压及各相电流（kA）、电压(kV)。系统各元件归算至 SB=100MVA 的电抗标幺值标于图中。（20 分）图 3
