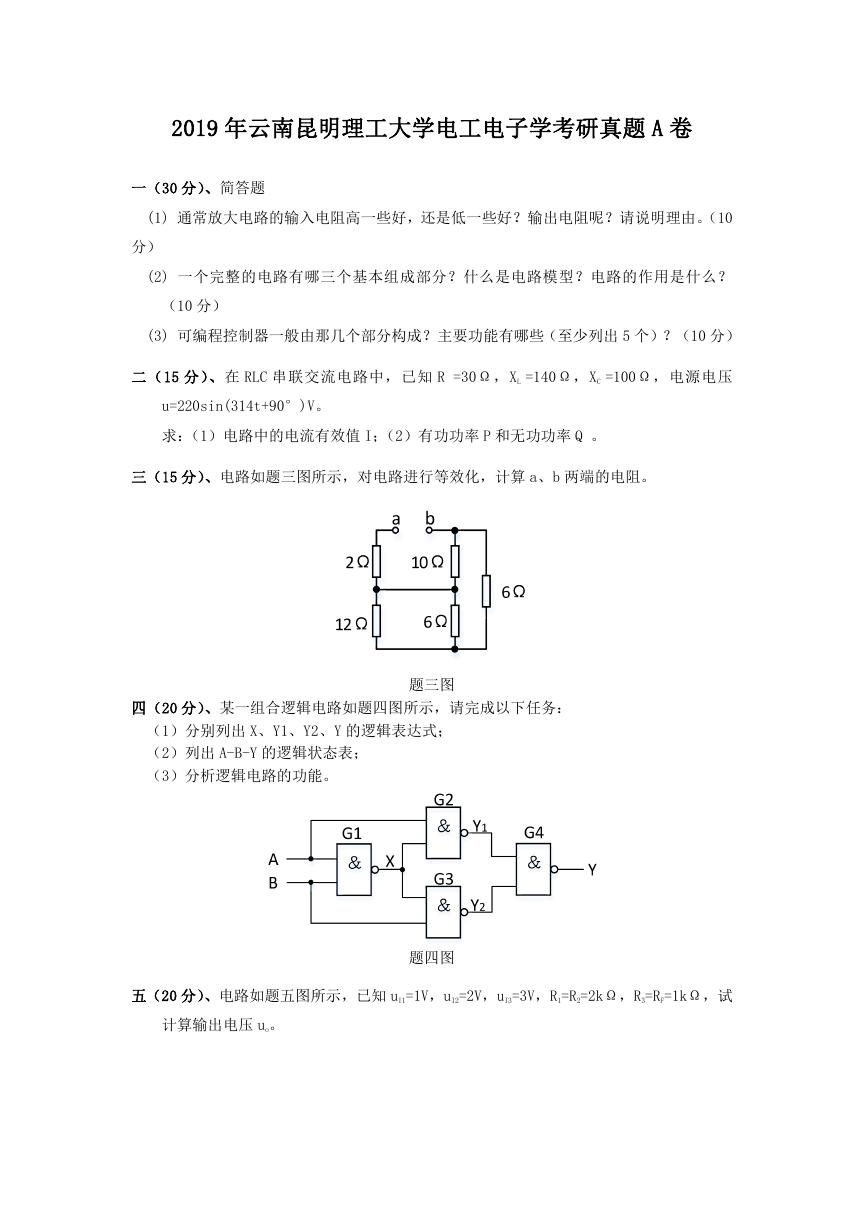

2019 年云南昆明理工大学电工电子学考研真题 A 卷
一(30 分)、简答题
(1) 通常放大电路的输入电阻高一些好,还是低一些好?输出电阻呢?请说明理由。(10
分)
(2) 一个完整的电路有哪三个基本组成部分?什么是电路模型?电路的作用是什么?
(10 分)
(3) 可编程控制器一般由那几个部分构成?主要功能有哪些(至少列出 5 个)?(10 分)
二(15 分)、在 RLC 串联交流电路中,已知 R =30Ω,XL =140Ω,XC =100Ω,电源电压
u=220sin(314t+90°)V。
求:(1)电路中的电流有效值 I;(2)有功功率 P 和无功功率 Q 。
三(15 分)、电路如题三图所示,对电路进行等效化,计算 a、b 两端的电阻。
四(20 分)、某一组合逻辑电路如题四图所示,请完成以下任务:
题三图
(1)分别列出 X、Y1、Y2、Y 的逻辑表达式;
(2)列出 A-B-Y 的逻辑状态表;
(3)分析逻辑电路的功能。
题四图

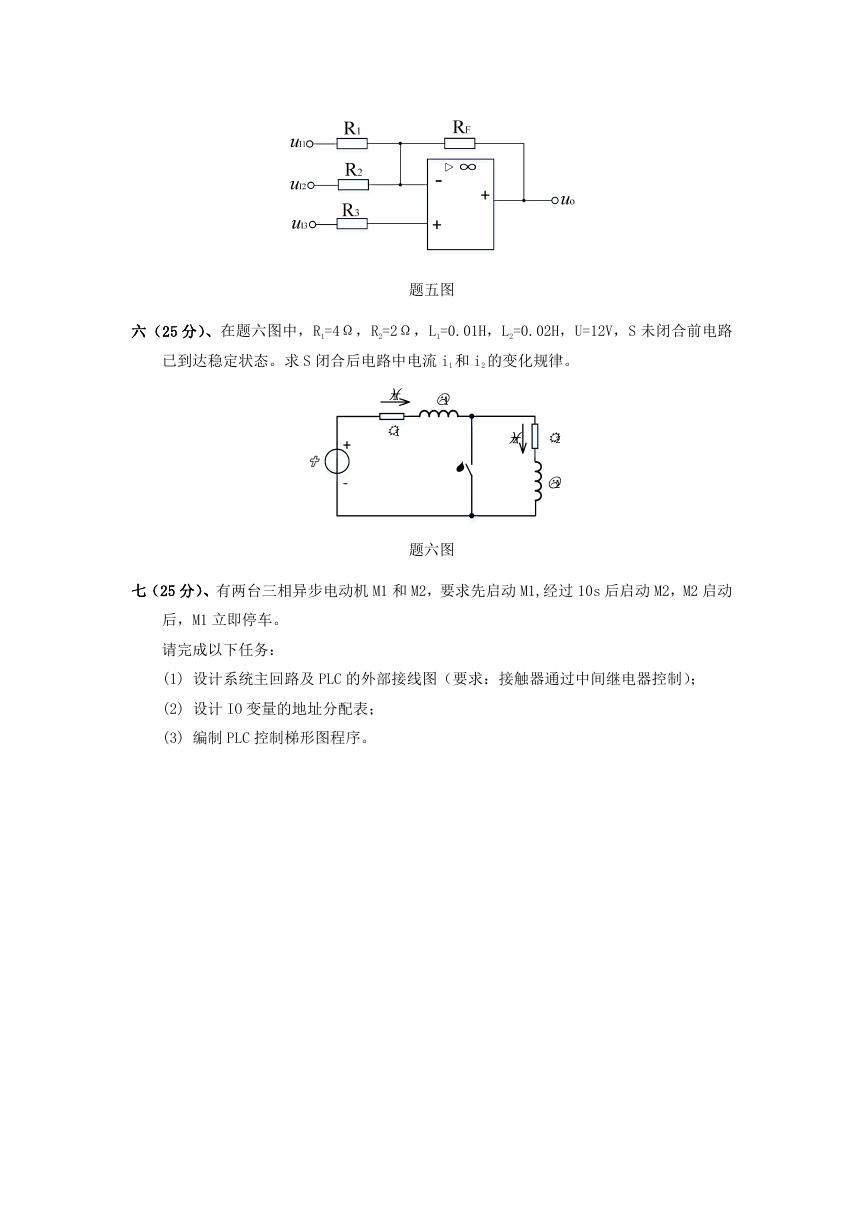

五(20 分)、电路如题五图所示,已知 uI1=1V,uI2=2V,uI3=3V,R1=R2=2kΩ,R3=RF=1kΩ,试
计算输出电压 uo。
题五图
六(25 分)、在题六图中,R1=4Ω,R2=2Ω,L1=0.01H,L2=0.02H,U=12V,S 未闭合前电路
已到达稳定状态。求 S 闭合后电路中电流 i1 和 i2 的变化规律。
七(25 分)、有两台三相异步电动机 M1 和 M2,要求先启动 M1,经过 10s 后启动 M2,M2 启动
题六图
后,M1 立即停车。
请完成以下任务:
(1) 设计系统主回路及 PLC 的外部接线图(要求:接触器通过中间继电器控制);
(2) 设计 IO 变量的地址分配表;
(3) 编制 PLC 控制梯形图程序。
