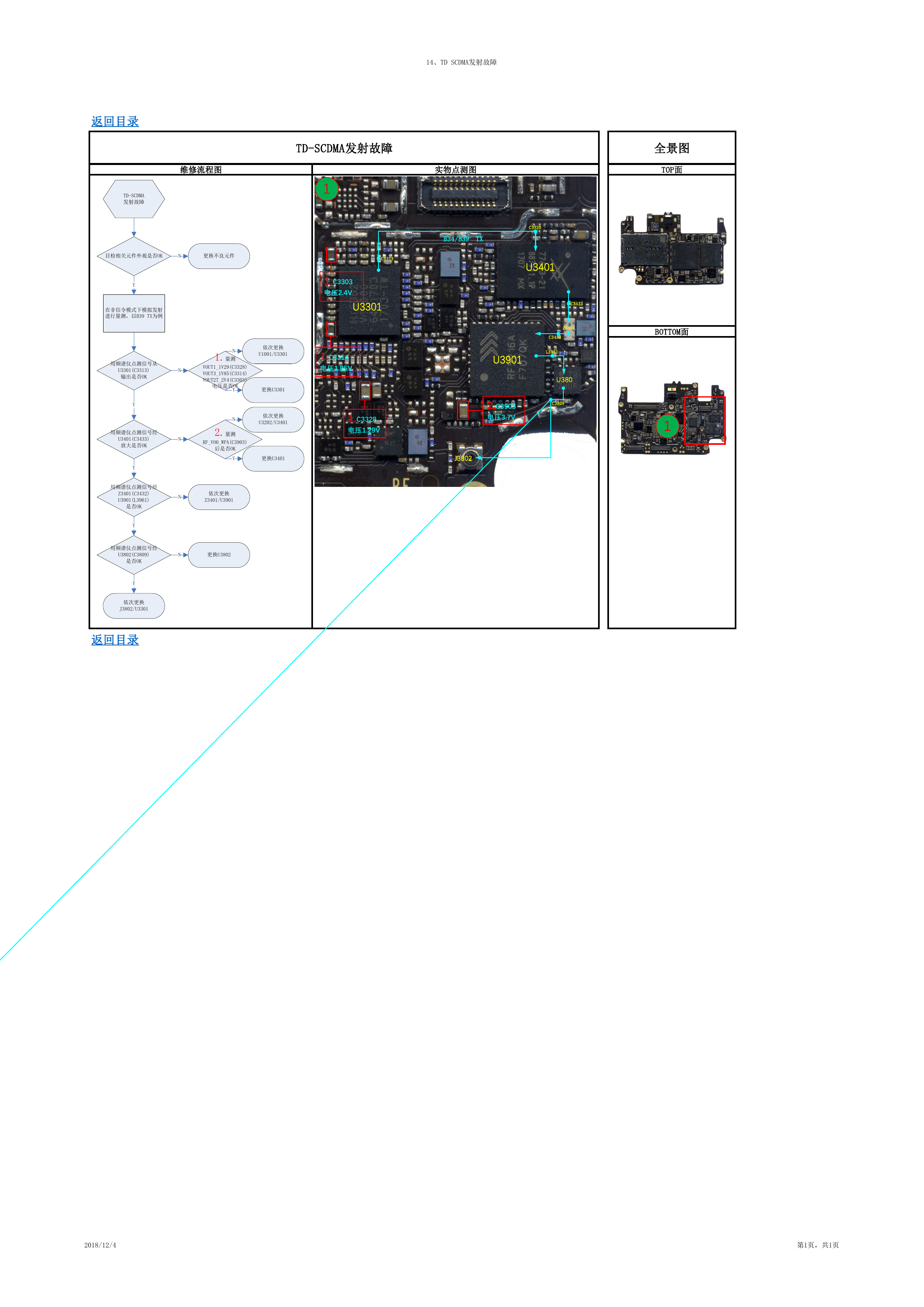

14、TD SCDMA发射故障 返回目录 TD-SCDMA 发射故障 TD-SCDMA发射故障 维修流程图 实物点测图 1 目检相关元件外观是否OK N 更换不良元件 C3313 Y 在非信令模式下模拟发射 进行量测，以B39 TX为例 用频谱仪点测信号从 U3301(C3313) 输出是否OK Y 用频谱仪点测信号经 U3401(C3433) 放大是否OK Y 用频谱仪点测信号经 Z3401(C3432) U3901(L3961) 是否OK Y 用频谱仪点测信号经 U3802(C3809) 是否OK Y 依次更换 J3802/U3301 N N N N 返回目录 B34/B39 TX C3320 U3401 C3433 Z3401 C3432 L3961 U380 C3809 U3901 2.C3903 电压3.7V 1.C3303 电压2.4V U3301 1.C3314 电压1.85V 1.C3328 电压1.29V 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3401 N 1.量测 VOUT1_1V29(C3328) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3903) 后是否OK Y 更换U3401 J3802 依次更换 Z3401/U3901 更换U3802 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
