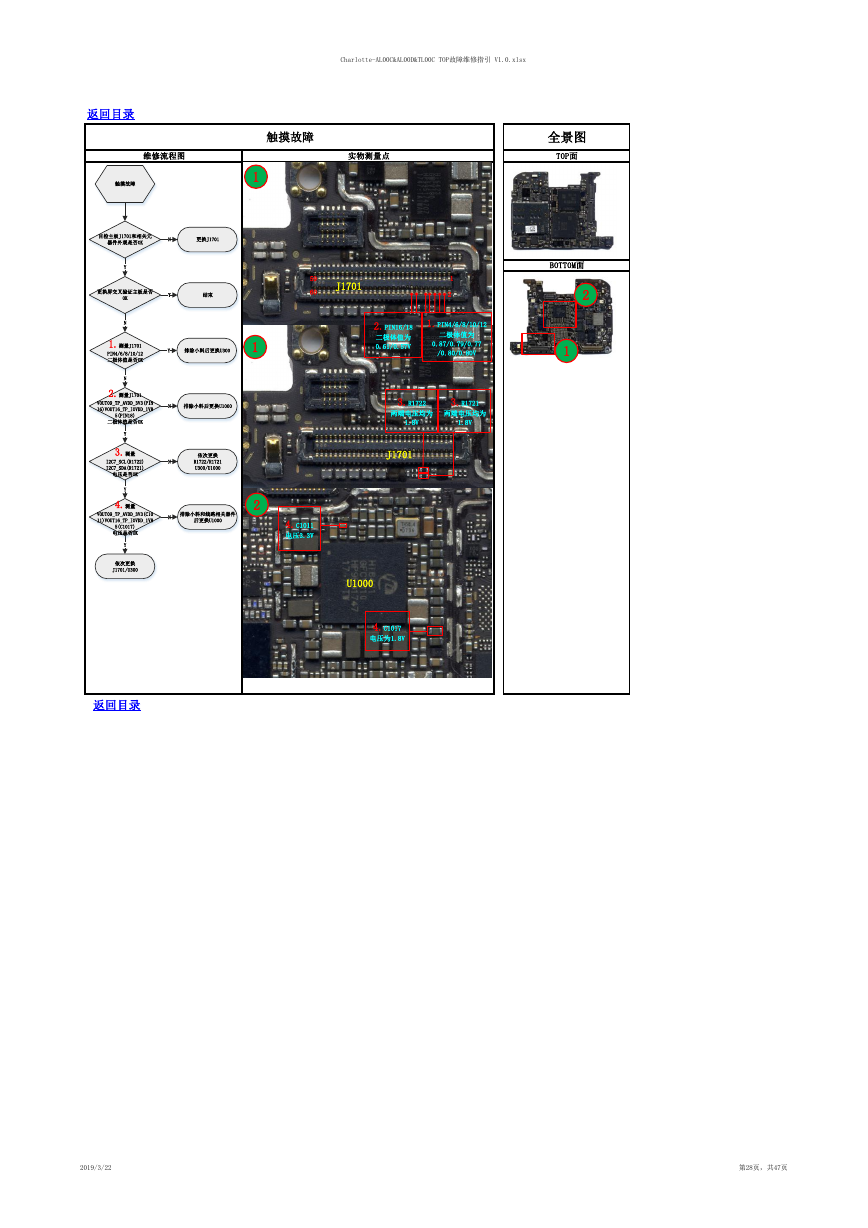

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物测量点 触摸故障 1 1 2 59 60 J1701 1 2 2.PIN16/18 二极体值为 0.61/0.57V 1.PIN4/6/8/10/12 二极体值为 0.87/0.79/0.77 /0.80/0.80V 3.R1722 3.R1721 两端电压均为 两端电压均为 1.8V 1.8V J1701 4.C1011 电压3.3V U1000 4.C1017 电压为1.8V 返回目录 全景图 TOP面 BOTTOM面 2 1 2019/3/22 第28页，共47页 触摸故障目检主板J1701和相关元器件外观是否OK更换J1701更换屏交叉验证主板是否OKN1.测量J1701PIN4/6/8/10/12二极体值是否OK结束2.测量J1701VOUT09_TP_AVDD_3V3(PIN16)VOUT16_TP_IOVDD_1V85(PIN18)二极体值是否OK排除小料后更换U1000YYNNYYN排除小料后更换U3003.测量I2C7_SCL(R1722)I2C7_SDA(R1721)电压是否OK依次更换R1722/R1721U300/U1000YNN依次更换J1701/U300排除小料和线路相关器件后更换U1000Y4.测量VOUT09_TP_AVDD_3V3(C1011)VOUT16_TP_IOVDD_1V85(C1017)电压是否OK
