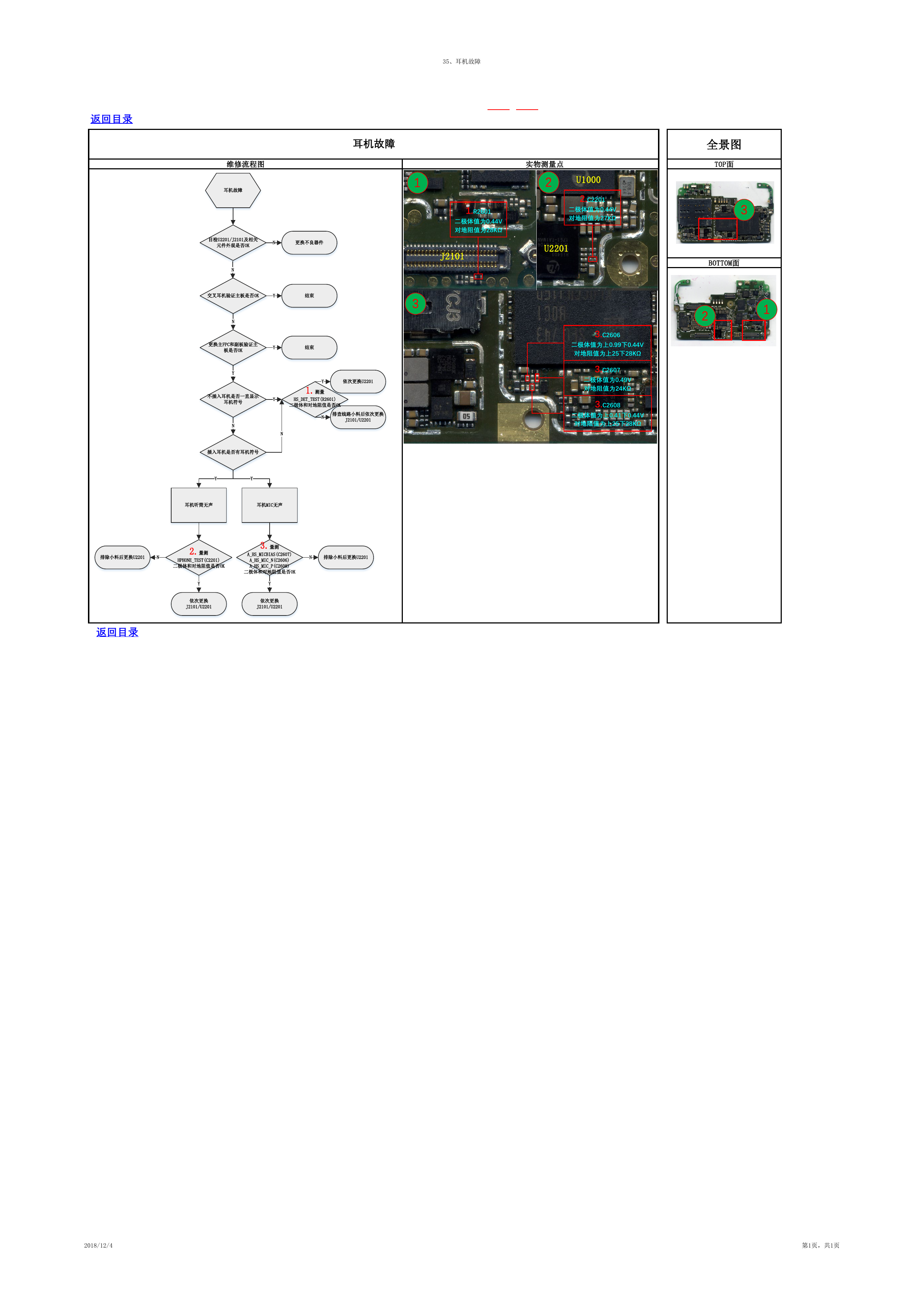

35、耳机故障 实物测量点 2 U1000 2.C2201 二极体值为0.44V 对地阻值为27KΩ 1.R2601 二极体值为0.44V 对地阻值为28KΩ J2101 U2201 全景图 TOP面 3 BOTTOM面 2 1 3.C2606 二极体值为上0.99下0.44V 对地阻值为上25下28KΩ 3.C2607 二极体值为0.49V 对地阻值为24KΩ 3.C2608 二极体值为上0.41下0.44V 对地阻值为上25下28KΩ 返回目录 耳机故障 1 3 维修流程图 耳机故障 目检U2201/J2101及相关 元件外观是否OK N 更换不良器件 N 交叉耳机验证主板是否OK Y 结束 N 更换主FPC和副板验证主 板是否OK Y 结束 Y 不插入耳机是否一直显示 耳机符号 Y 1.测量 依次更换U2201 Y HS_DET_TEST(R2601) 二极体和对地阻值是否OK N 排查线路小料后依次更换 J2101/U2201 N N 插入耳机是否有耳机符号 Y Y 耳机听筒无声 耳机MIC无声 2.量测 HPHONE_TEST(C2201) 二极体和对地阻值是否OK 3.量测 A_HS_MICBIAS(C2607) A_HS_MIC_N(C2606) A_HS_MIC_P(C2608) 二极体和对地阻值是否OK Y Y 依次更换 J2101/U2201 依次更换 J2101/U2201 N 排除小料后更换U2201 排除小料后更换U2201 N 返回目录 2018/12/4 第1页，共1页
