全面提升影像价值 SARscape 培训教程 Esri 中国信息技术有限公司 2013 年

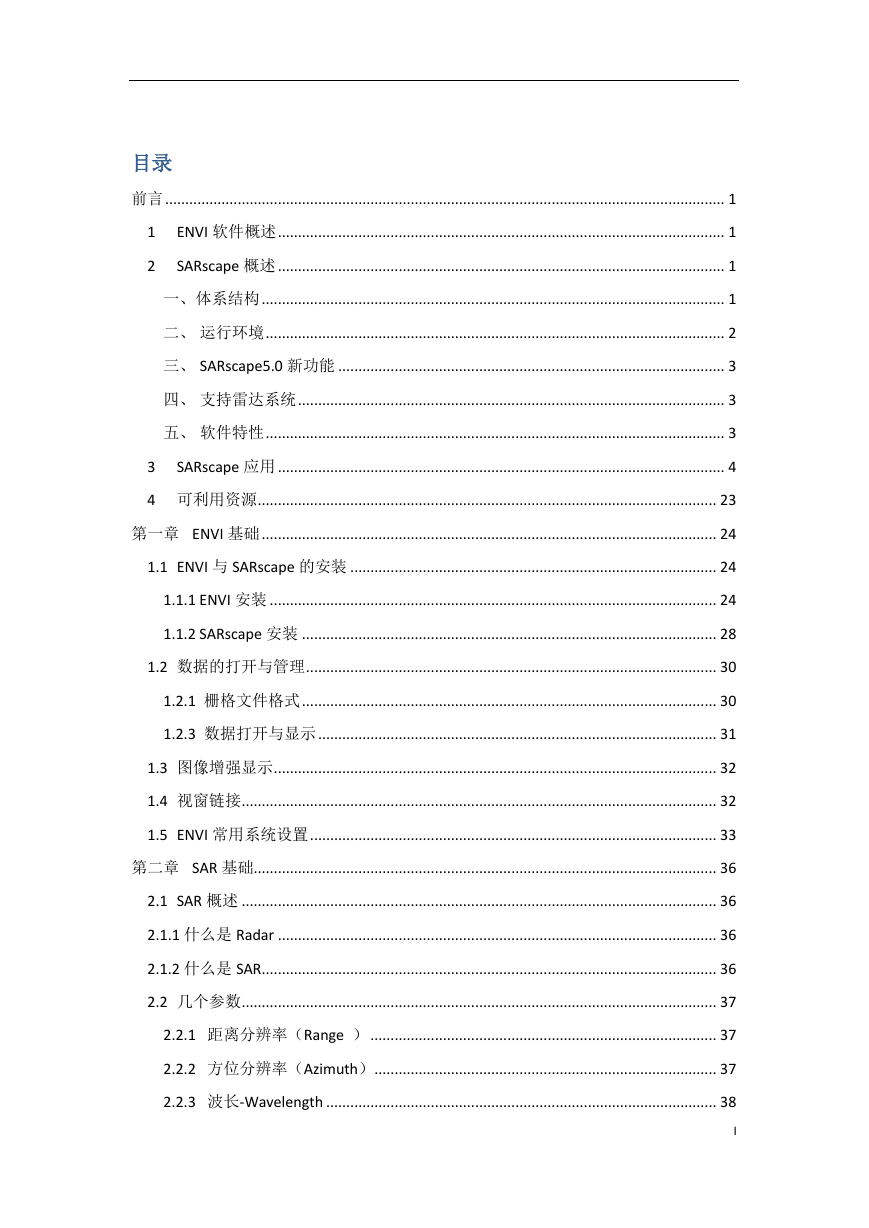

目录前言 ........................................................................................................................................... 1 1 2 ENVI 软件概述 ............................................................................................................... 1 SARscape 概述 ............................................................................................................... 1 一、体系结构 ................................................................................................................... 1 二、运行环境 .................................................................................................................. 2 三、 SARscape5.0 新功能 ................................................................................................ 3 四、支持雷达系统 .......................................................................................................... 3 五、软件特性 .................................................................................................................. 3 3 SARscape 应用 ............................................................................................................... 4 4 可利用资源 .................................................................................................................. 23 第一章 ENVI 基础 ................................................................................................................. 24 1.1 ENVI 与 SARscape 的安装 ........................................................................................... 24 1.1.1 ENVI 安装 ............................................................................................................... 24 1.1.2 SARscape 安装 ....................................................................................................... 28 1.2 数据的打开与管理 ...................................................................................................... 30 1.2.1 栅格文件格式 ....................................................................................................... 30 1.2.3 数据打开与显示 ................................................................................................... 31 1.3 图像增强显示 .............................................................................................................. 32 1.4 视窗链接 ...................................................................................................................... 32 1.5 ENVI 常用系统设置 ..................................................................................................... 33 第二章 SAR 基础................................................................................................................... 36 2.1 SAR 概述 ...................................................................................................................... 36 2.1.1 什么是 Radar ............................................................................................................. 36 2.1.2 什么是 SAR ................................................................................................................. 36 2.2 几个参数 ...................................................................................................................... 37 2.2.1 距离分辨率（Range ） ...................................................................................... 37 2.2.2 方位分辨率（Azimuth） ..................................................................................... 37 2.2.3 波长-Wavelength ................................................................................................. 38 I

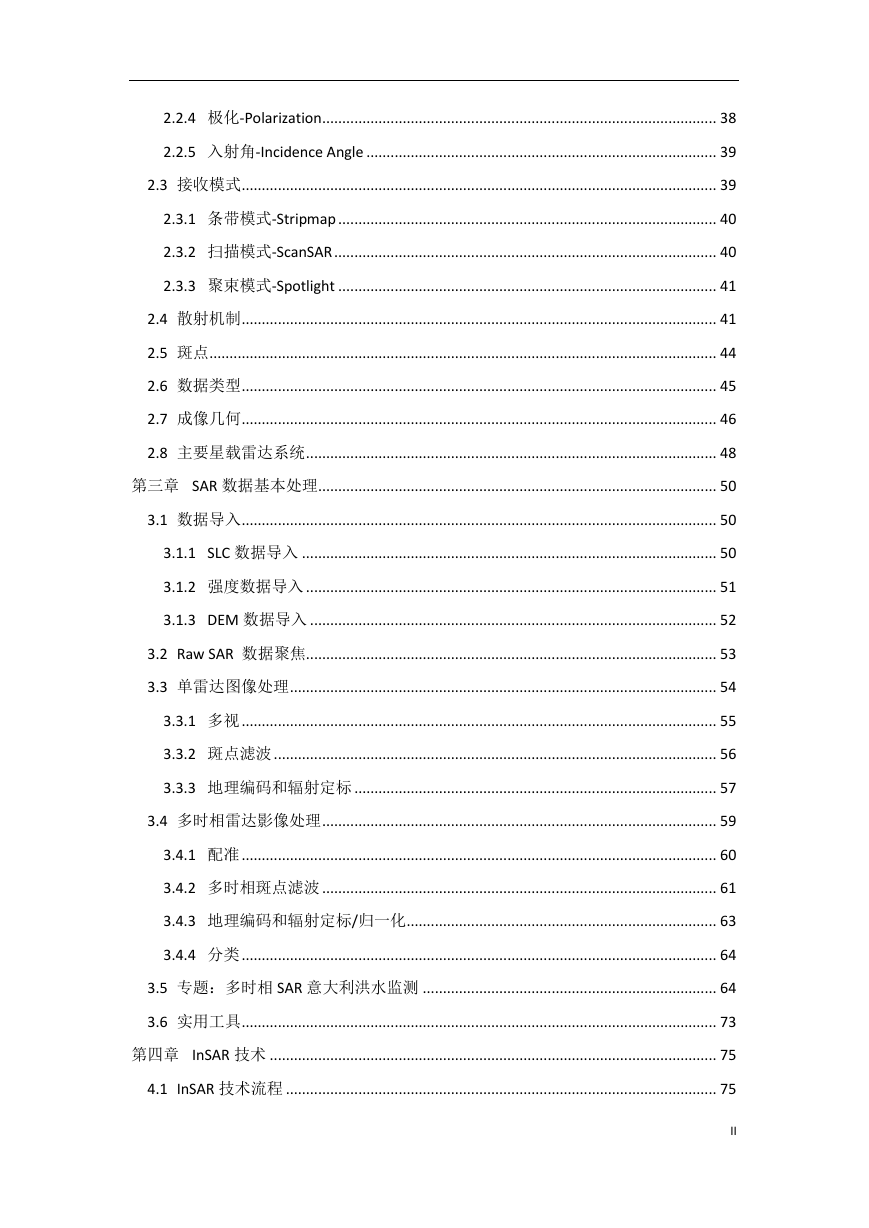

2.2.4 极化-Polarization .................................................................................................. 38 2.2.5 入射角-Incidence Angle ....................................................................................... 39 2.3 接收模式 ...................................................................................................................... 39 2.3.1 条带模式-Stripmap .............................................................................................. 40 2.3.2 扫描模式-ScanSAR ............................................................................................... 40 2.3.3 聚束模式-Spotlight .............................................................................................. 41 2.4 散射机制 ...................................................................................................................... 41 2.5 斑点 .............................................................................................................................. 44 2.6 数据类型 ...................................................................................................................... 45 2.7 成像几何 ...................................................................................................................... 46 2.8 主要星载雷达系统 ...................................................................................................... 48 第三章 SAR 数据基本处理 ................................................................................................... 50 3.1 数据导入 ...................................................................................................................... 50 3.1.1 SLC 数据导入 ....................................................................................................... 50 3.1.2 强度数据导入 ...................................................................................................... 51 3.1.3 DEM 数据导入 ..................................................................................................... 52 3.2 Raw SAR 数据聚焦 ...................................................................................................... 53 3.3 单雷达图像处理 .......................................................................................................... 54 3.3.1 多视 ...................................................................................................................... 55 3.3.2 斑点滤波 .............................................................................................................. 56 3.3.3 地理编码和辐射定标 .......................................................................................... 57 3.4 多时相雷达影像处理 .................................................................................................. 59 3.4.1 配准 ...................................................................................................................... 60 3.4.2 多时相斑点滤波 .................................................................................................. 61 3.4.3 地理编码和辐射定标/归一化 ............................................................................. 63 3.4.4 分类 ...................................................................................................................... 64 3.5 专题：多时相 SAR 意大利洪水监测 ......................................................................... 64 3.6 实用工具 ...................................................................................................................... 73 第四章 InSAR 技术 ............................................................................................................... 75 4.1 InSAR 技术流程 ........................................................................................................... 75 II

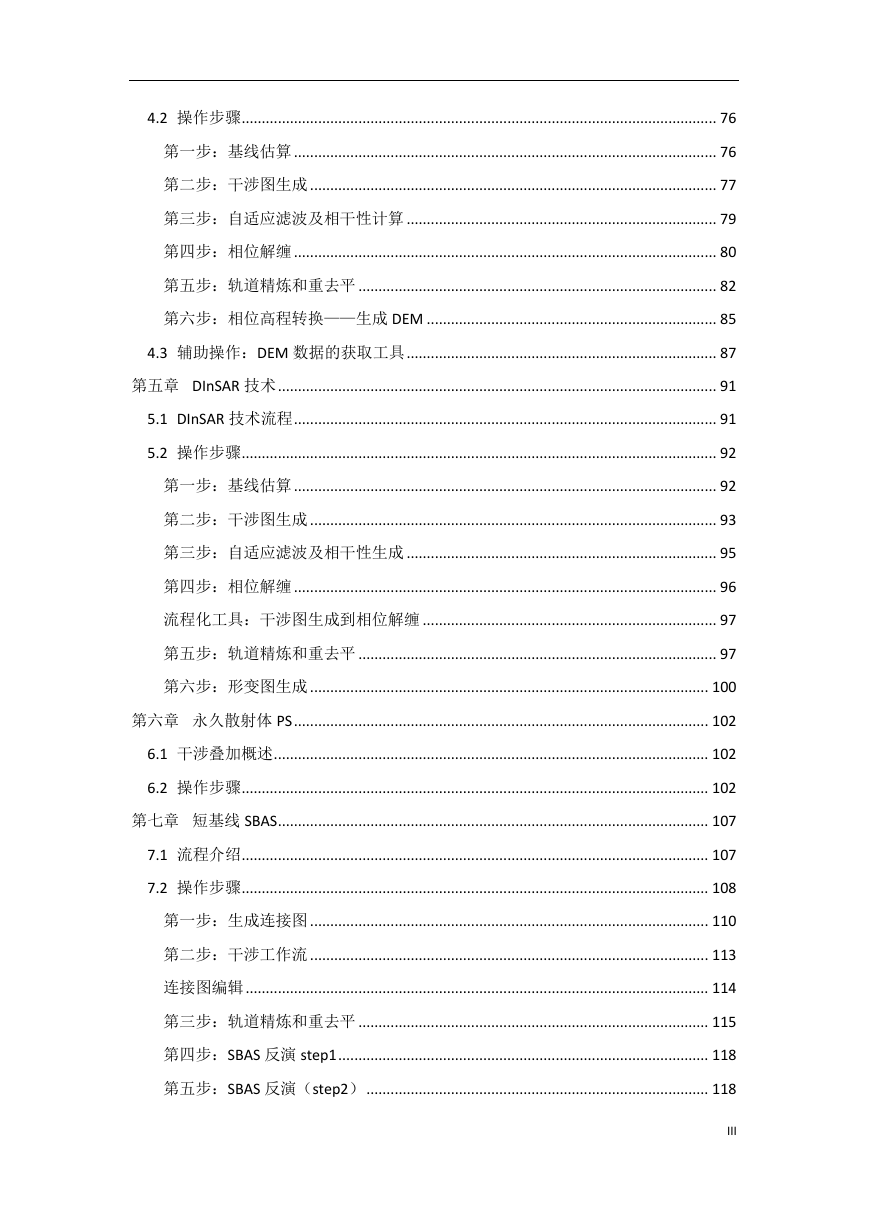

4.2 操作步骤 ...................................................................................................................... 76 第一步：基线估算 ......................................................................................................... 76 第二步：干涉图生成 ..................................................................................................... 77 第三步：自适应滤波及相干性计算 ............................................................................. 79 第四步：相位解缠 ......................................................................................................... 80 第五步：轨道精炼和重去平 ......................................................................................... 82 第六步：相位高程转换——生成 DEM ........................................................................ 85 4.3 辅助操作：DEM 数据的获取工具 ............................................................................. 87 第五章 DInSAR 技术 ............................................................................................................. 91 5.1 DInSAR 技术流程 ......................................................................................................... 91 5.2 操作步骤 ...................................................................................................................... 92 第一步：基线估算 ......................................................................................................... 92 第二步：干涉图生成 ..................................................................................................... 93 第三步：自适应滤波及相干性生成 ............................................................................. 95 第四步：相位解缠 ......................................................................................................... 96 流程化工具：干涉图生成到相位解缠 ......................................................................... 97 第五步：轨道精炼和重去平 ......................................................................................... 97 第六步：形变图生成 ................................................................................................... 100 第六章永久散射体 PS ....................................................................................................... 102 6.1 干涉叠加概述 ............................................................................................................ 102 6.2 操作步骤 .................................................................................................................... 102 第七章短基线 SBAS ........................................................................................................... 107 7.1 流程介绍 .................................................................................................................... 107 7.2 操作步骤 .................................................................................................................... 108 第一步：生成连接图 ................................................................................................... 110 第二步：干涉工作流 ................................................................................................... 113 连接图编辑 ................................................................................................................... 114 第三步：轨道精炼和重去平 ....................................................................................... 115 第四步：SBAS 反演 step1 ............................................................................................ 118 第五步：SBAS 反演（step2） ..................................................................................... 118 III

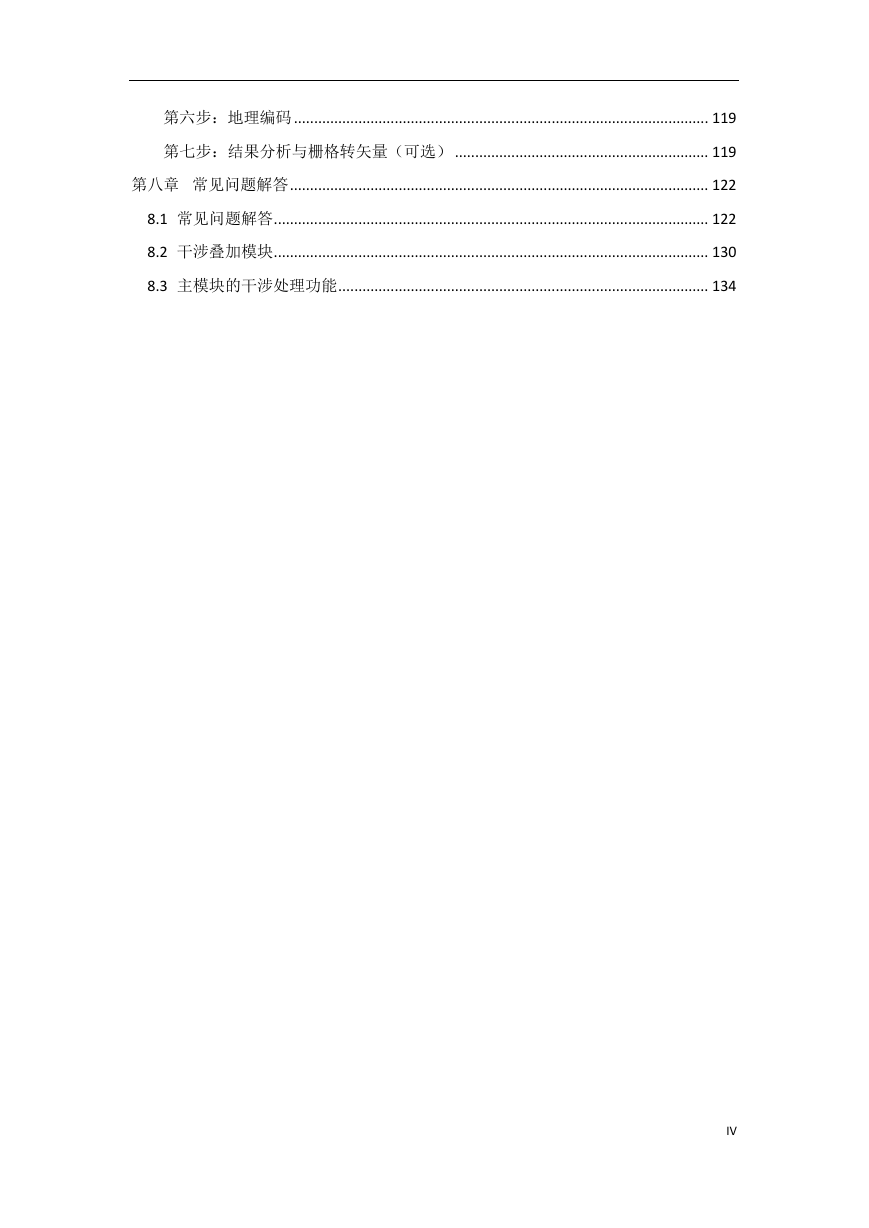

第六步：地理编码 ....................................................................................................... 119 第七步：结果分析与栅格转矢量（可选） ............................................................... 119 第八章常见问题解答 ........................................................................................................ 122 8.1 常见问题解答 ............................................................................................................ 122 8.2 干涉叠加模块 ............................................................................................................ 130 8.3 主模块的干涉处理功能 ............................................................................................ 134 IV

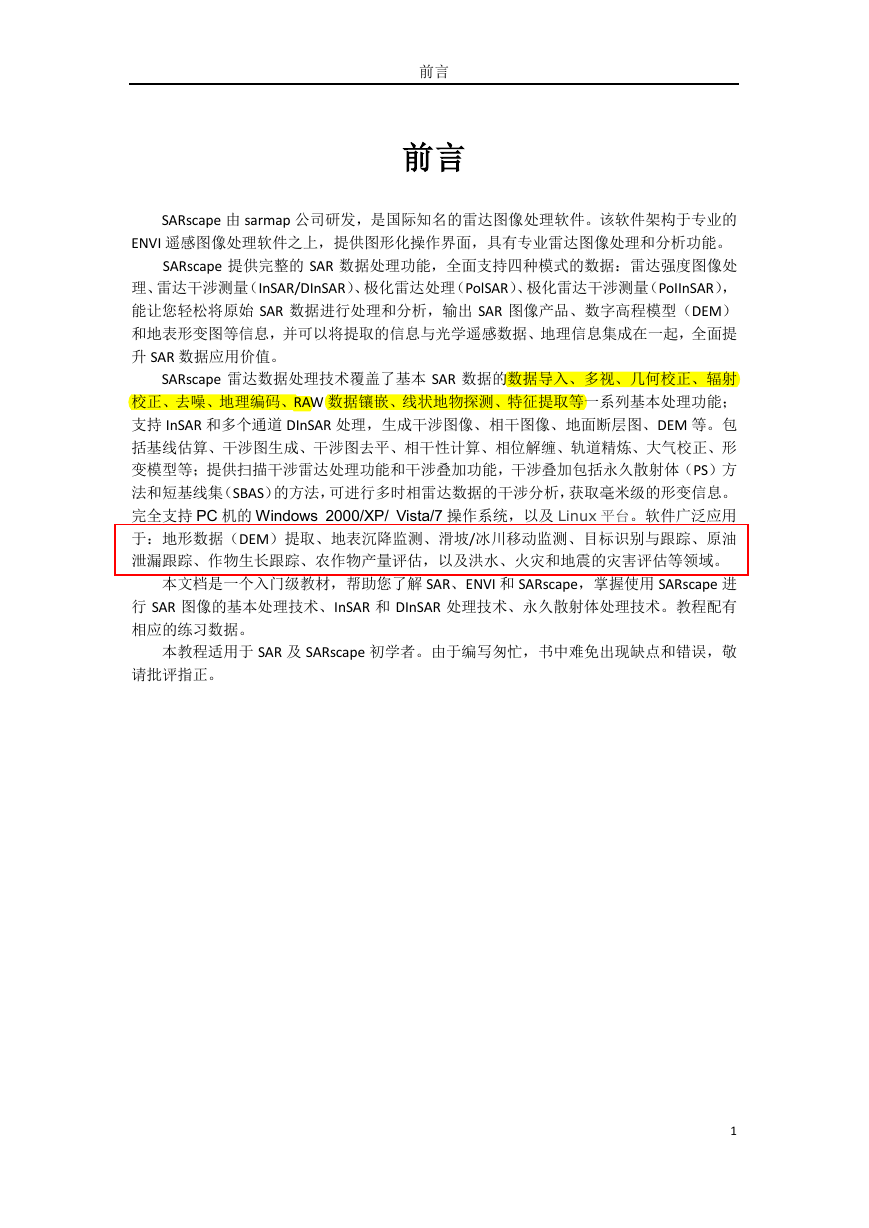

前言前言 SARscape 由 sarmap 公司研发，是国际知名的雷达图像处理软件。该软件架构于专业的 ENVI 遥感图像处理软件之上，提供图形化操作界面，具有专业雷达图像处理和分析功能。 SARscape 提供完整的 SAR 数据处理功能，全面支持四种模式的数据：雷达强度图像处理、雷达干涉测量（InSAR/DInSAR）、极化雷达处理（PolSAR）、极化雷达干涉测量（PoIInSAR），能让您轻松将原始 SAR 数据进行处理和分析，输出 SAR 图像产品、数字高程模型（DEM）和地表形变图等信息，并可以将提取的信息与光学遥感数据、地理信息集成在一起，全面提升 SAR 数据应用价值。 SARscape 雷达数据处理技术覆盖了基本 SAR 数据的数据导入、多视、几何校正、辐射校正、去噪、地理编码、RAW 数据镶嵌、线状地物探测、特征提取等一系列基本处理功能；支持 InSAR 和多个通道 DInSAR 处理，生成干涉图像、相干图像、地面断层图、DEM 等。包括基线估算、干涉图生成、干涉图去平、相干性计算、相位解缠、轨道精炼、大气校正、形变模型等；提供扫描干涉雷达处理功能和干涉叠加功能，干涉叠加包括永久散射体（PS）方法和短基线集（SBAS）的方法，可进行多时相雷达数据的干涉分析，获取毫米级的形变信息。完全支持 PC 机的 Windows 2000/XP/ Vista/7 操作系统，以及 Linux 平台。软件广泛应用于：地形数据（DEM）提取、地表沉降监测、滑坡/冰川移动监测、目标识别与跟踪、原油泄漏跟踪、作物生长跟踪、农作物产量评估，以及洪水、火灾和地震的灾害评估等领域。本文档是一个入门级教材，帮助您了解 SAR、ENVI 和 SARscape，掌握使用 SARscape 进行 SAR 图像的基本处理技术、InSAR 和 DInSAR 处理技术、永久散射体处理技术。教程配有相应的练习数据。本教程适用于 SAR 及 SARscape 初学者。由于编写匆忙，书中难免出现缺点和错误，敬请批评指正。 1

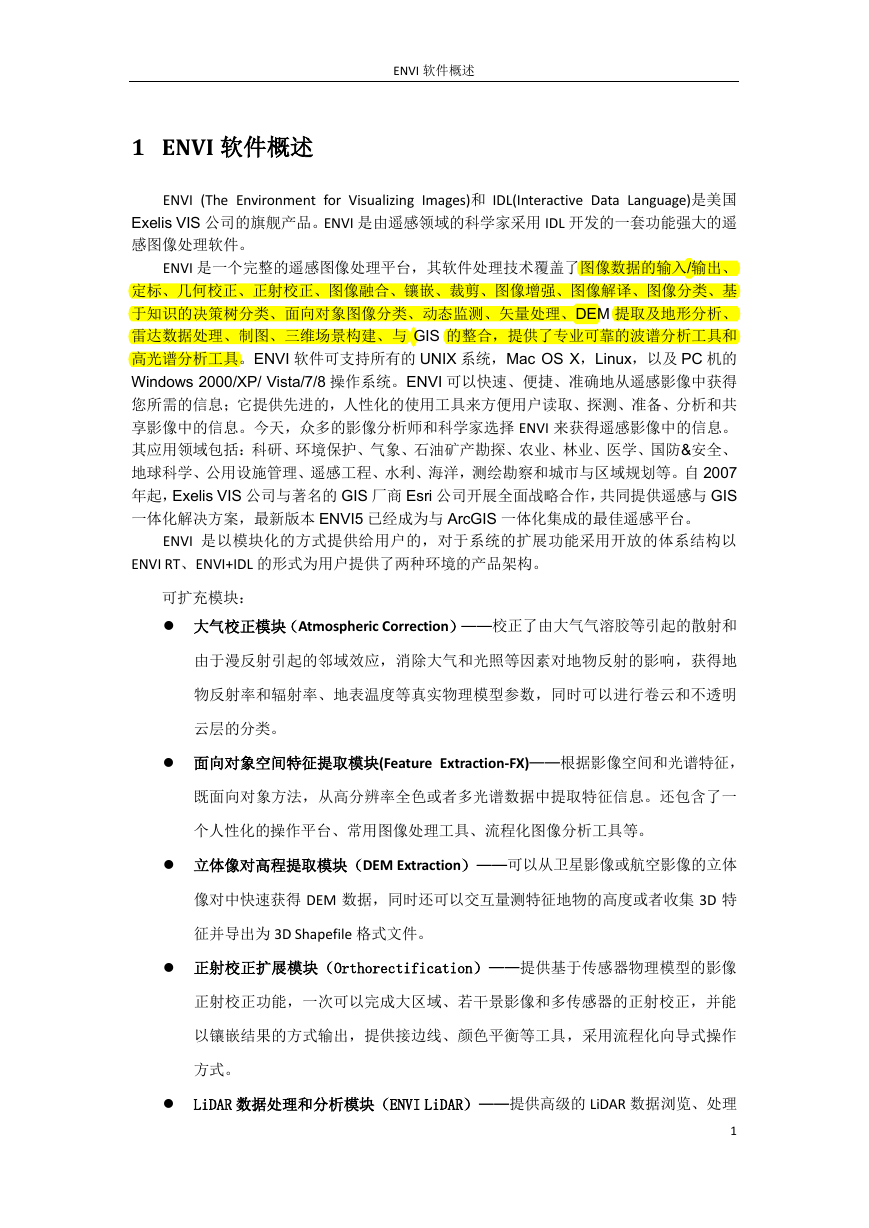

ENVI 软件概述 1 ENVI 软件概述 ENVI (The Environment for Visualizing Images)和 IDL(Interactive Data Language)是美国 Exelis VIS 公司的旗舰产品。ENVI 是由遥感领域的科学家采用 IDL 开发的一套功能强大的遥感图像处理软件。 ENVI 是一个完整的遥感图像处理平台，其软件处理技术覆盖了图像数据的输入/输出、定标、几何校正、正射校正、图像融合、镶嵌、裁剪、图像增强、图像解译、图像分类、基于知识的决策树分类、面向对象图像分类、动态监测、矢量处理、DEM 提取及地形分析、雷达数据处理、制图、三维场景构建、与 GIS 的整合，提供了专业可靠的波谱分析工具和高光谱分析工具。ENVI 软件可支持所有的 UNIX 系统，Mac OS X，Linux，以及 PC 机的 Windows 2000/XP/ Vista/7/8 操作系统。ENVI 可以快速、便捷、准确地从遥感影像中获得您所需的信息；它提供先进的，人性化的使用工具来方便用户读取、探测、准备、分析和共享影像中的信息。今天，众多的影像分析师和科学家选择 ENVI 来获得遥感影像中的信息。其应用领域包括：科研、环境保护、气象、石油矿产勘探、农业、林业、医学、国防&安全、地球科学、公用设施管理、遥感工程、水利、海洋，测绘勘察和城市与区域规划等。自 2007 年起，Exelis VIS 公司与著名的 GIS 厂商 Esri 公司开展全面战略合作，共同提供遥感与 GIS 一体化解决方案，最新版本 ENVI5 已经成为与 ArcGIS 一体化集成的最佳遥感平台。 ENVI 是以模块化的方式提供给用户的，对于系统的扩展功能采用开放的体系结构以 ENVI RT、ENVI+IDL 的形式为用户提供了两种环境的产品架构。可扩充模块：  大气校正模块（Atmospheric Correction）——校正了由大气气溶胶等引起的散射和由于漫反射引起的邻域效应，消除大气和光照等因素对地物反射的影响，获得地物反射率和辐射率、地表温度等真实物理模型参数，同时可以进行卷云和不透明云层的分类。  面向对象空间特征提取模块(Feature Extraction-FX)——根据影像空间和光谱特征，既面向对象方法，从高分辨率全色或者多光谱数据中提取特征信息。还包含了一个人性化的操作平台、常用图像处理工具、流程化图像分析工具等。  立体像对高程提取模块（DEM Extraction）——可以从卫星影像或航空影像的立体像对中快速获得 DEM 数据，同时还可以交互量测特征地物的高度或者收集 3D 特征并导出为 3D Shapefile 格式文件。  正射校正扩展模块（Orthorectification）——提供基于传感器物理模型的影像正射校正功能，一次可以完成大区域、若干景影像和多传感器的正射校正，并能以镶嵌结果的方式输出，提供接边线、颜色平衡等工具，采用流程化向导式操作方式。  LiDAR 数据处理和分析模块（ENVI LiDAR）——提供高级的 LiDAR 数据浏览、处理 1

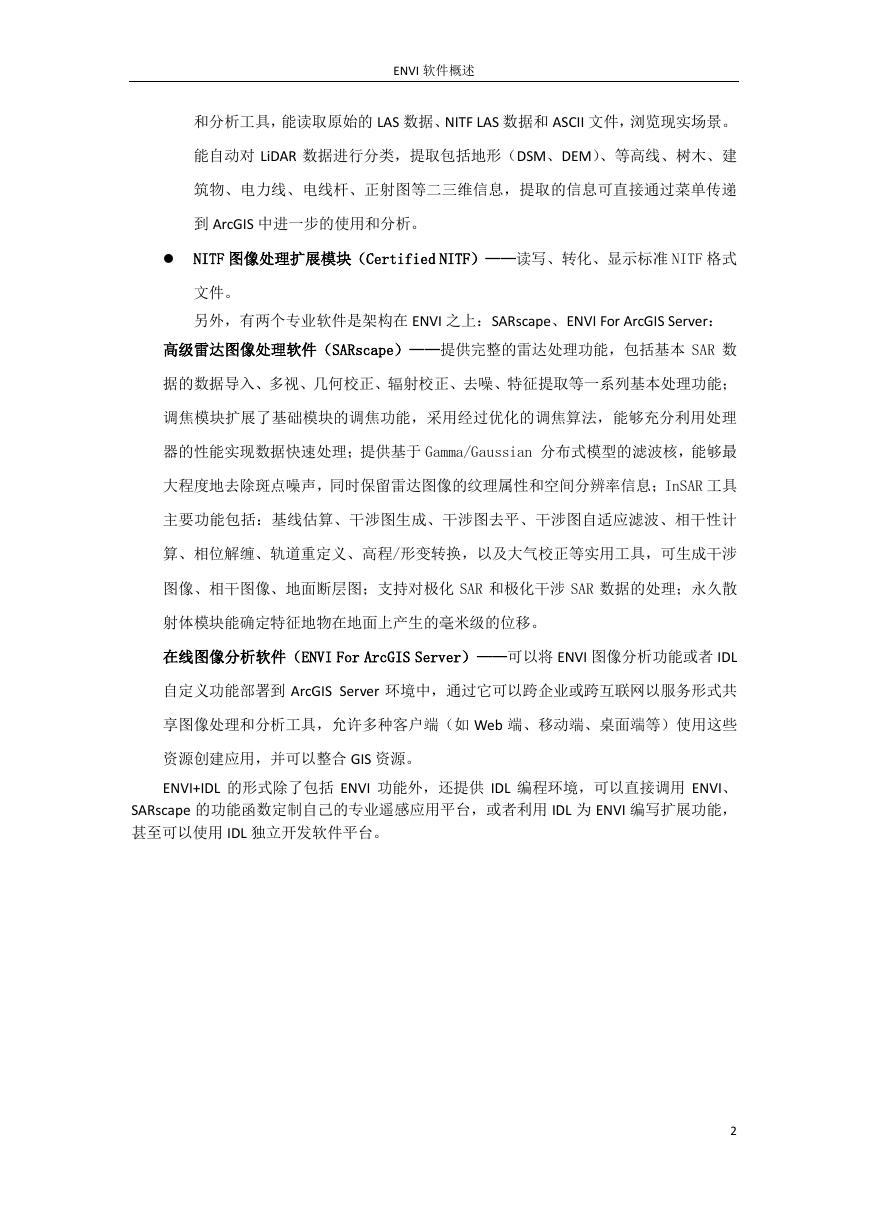

ENVI 软件概述和分析工具，能读取原始的 LAS 数据、NITF LAS 数据和 ASCII 文件，浏览现实场景。能自动对 LiDAR 数据进行分类，提取包括地形（DSM、DEM）、等高线、树木、建筑物、电力线、电线杆、正射图等二三维信息，提取的信息可直接通过菜单传递到 ArcGIS 中进一步的使用和分析。  NITF 图像处理扩展模块（Certified NITF）——读写、转化、显示标准 NITF 格式文件。另外，有两个专业软件是架构在 ENVI 之上：SARscape、ENVI For ArcGIS Server：高级雷达图像处理软件（SARscape）——提供完整的雷达处理功能，包括基本 SAR 数据的数据导入、多视、几何校正、辐射校正、去噪、特征提取等一系列基本处理功能；调焦模块扩展了基础模块的调焦功能，采用经过优化的调焦算法，能够充分利用处理器的性能实现数据快速处理；提供基于 Gamma/Gaussian 分布式模型的滤波核，能够最大程度地去除斑点噪声，同时保留雷达图像的纹理属性和空间分辨率信息；InSAR 工具主要功能包括：基线估算、干涉图生成、干涉图去平、干涉图自适应滤波、相干性计算、相位解缠、轨道重定义、高程/形变转换，以及大气校正等实用工具，可生成干涉图像、相干图像、地面断层图；支持对极化 SAR 和极化干涉 SAR 数据的处理；永久散射体模块能确定特征地物在地面上产生的毫米级的位移。在线图像分析软件（ENVI For ArcGIS Server）——可以将 ENVI 图像分析功能或者 IDL 自定义功能部署到 ArcGIS Server 环境中，通过它可以跨企业或跨互联网以服务形式共享图像处理和分析工具，允许多种客户端（如 Web 端、移动端、桌面端等）使用这些资源创建应用，并可以整合 GIS 资源。 ENVI+IDL 的形式除了包括 ENVI 功能外，还提供 IDL 编程环境，可以直接调用 ENVI、 SARscape 的功能函数定制自己的专业遥感应用平台，或者利用 IDL 为 ENVI 编写扩展功能，甚至可以使用 IDL 独立开发软件平台。 2
