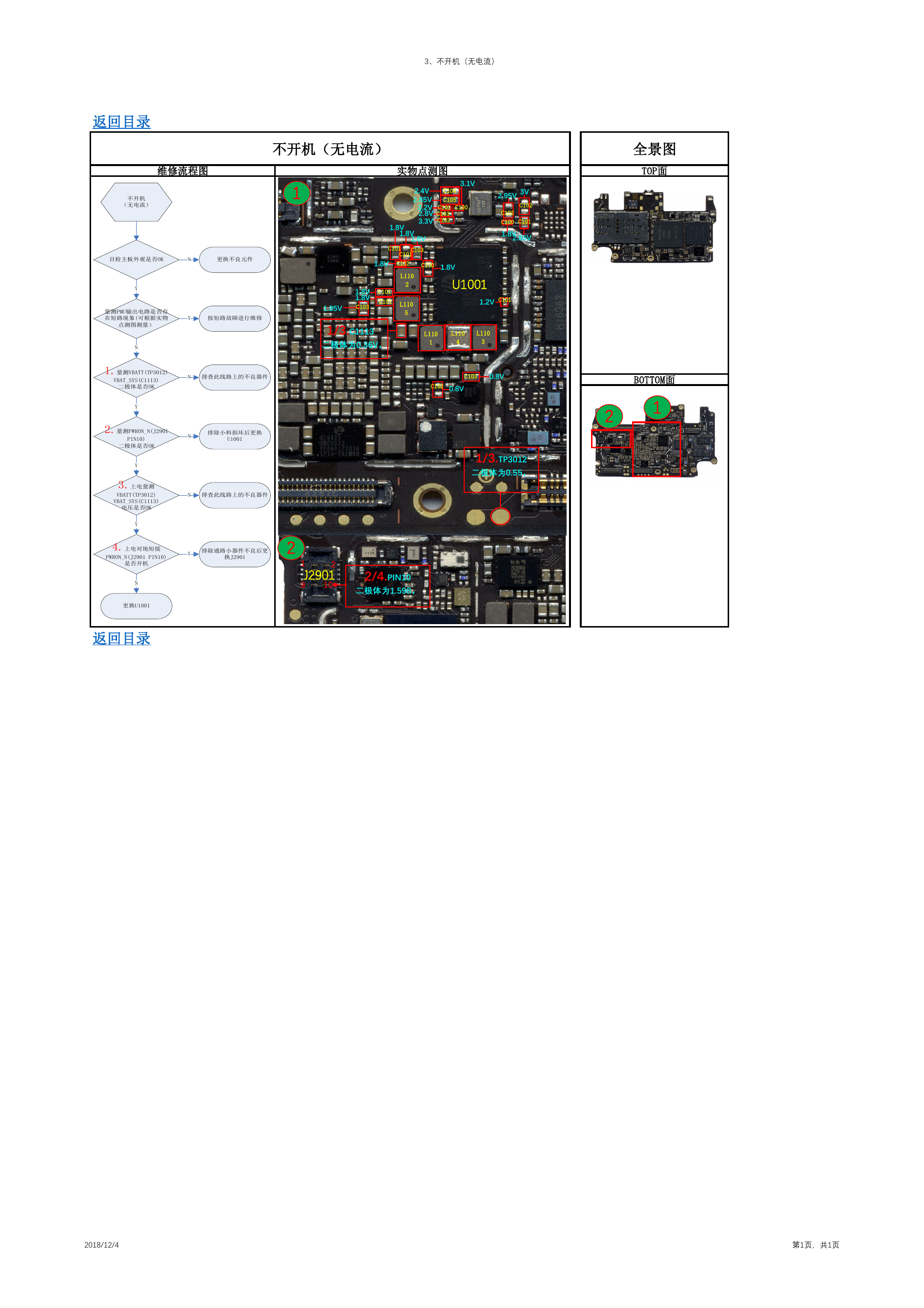

3、不开机（无电流） 返回目录 不开机（无电流） 维修流程图 实物点测图 全景图 TOP面 不开机 （无电流） 1 3.1V C104 C105 C100 C101 C103 C102 2.4V 2.85V 3.2V 2.8V 3.3V 1.8V 1.8V C101 C101 C102 1.8V C103 3V C102 C101 2.95V C102 C100 1.8V 2.85V 1.8V 1.8V 1.8V C103 C101 C101 1.85V 1/3.C1113 二极体为0.36V， L110 2 L110 5 C100 1.8V U1001 1.2V C101 L110 1 L110 L110 4 3 C103 0.8V C102 0.8V 1/3.TP3012 二极体为0.55， BOTTOM面 1 2 目检主板外观是否OK N 更换不良元件 Y 量测PMU输出电路是否存 在短路现象(可根据实物 点测图测量） N 1.量测VBATT(TP3012) VBAT_SYS(C1113) 二极体是否OK Y 2.量测PWRON_N(J2901 PIN10) 二极体是否OK Y 3.上电量测 VBATT(TP3012) VBAT_SYS(C1113) 电压是否OK Y Y 按短路故障进行维修 N 排查此线路上的不良器件 N 排除小料损坏后更换 U1001 N 排查此线路上的不良器件 4.上电对地短接 PWRON_N(J2901 PIN10) 是否开机 Y 排除通路小器件不良后更 换J2901 N 更换U1001 返回目录 2 1 2 J2901 10 9 2/4.PIN10 二极体为1.598， 2018/12/4 第1页，共1页
