5．四个触发器组成的计数器最多有( )个有效状态。

A.4 B. 6 C. 8

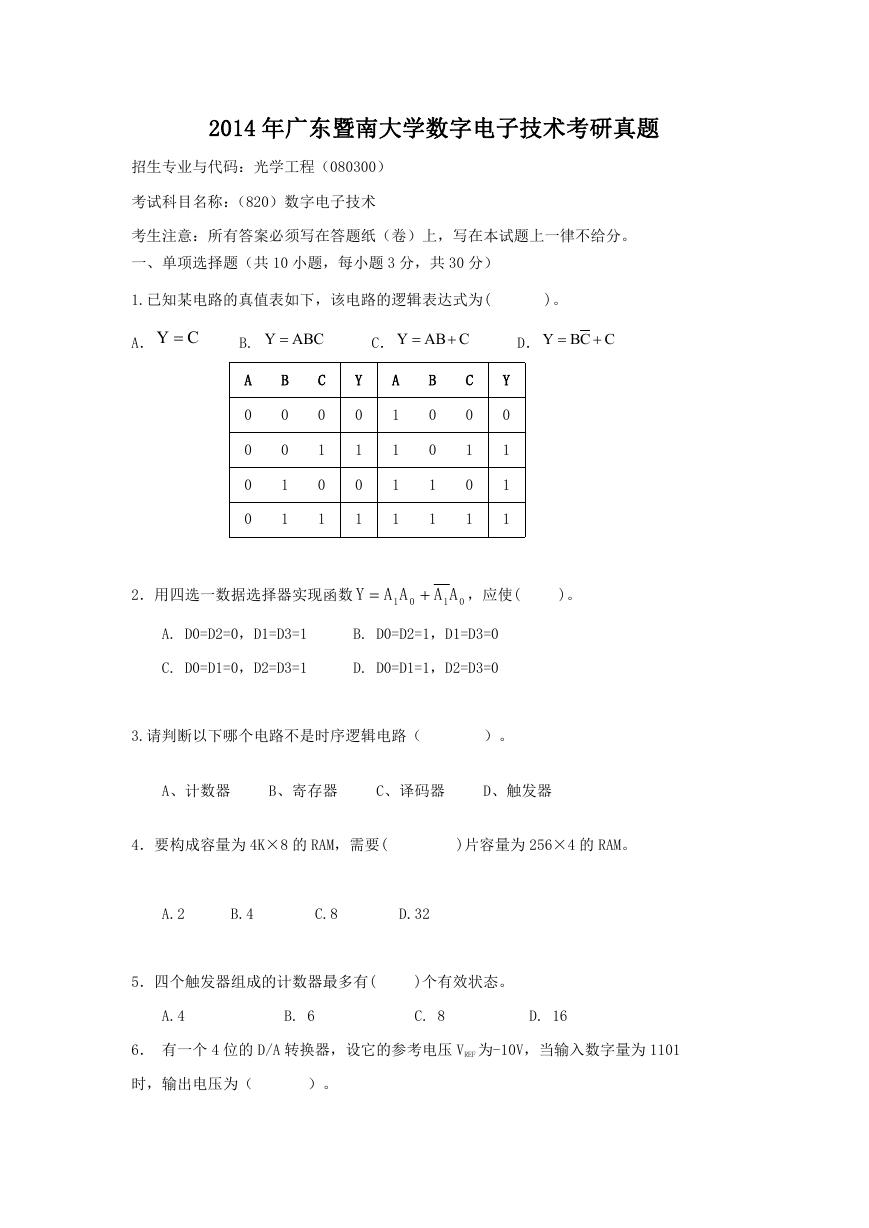

2014 年广东暨南大学数字电子技术考研真题招生专业与代码：光学工程（080300）考试科目名称：（820）数字电子技术考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、单项选择题（共 10 小题，每小题 3 分，共 30 分） 1.已知某电路的真值表如下，该电路的逻辑表达式为( )。 CCBY   CY  A． B. Y  ABC C． Y  AB  C D． A 0 0 0 0 B 0 0 1 1 C 0 1 0 1 Y 0 1 0 1 A 1 1 1 1 B 0 0 1 1 C 0 1 0 1 Y 0 1 1 1 2．用四选一数据选择器实现函数 Y  AA 1 0  AA 1 0 ，应使( )。 A. D0=D2=0，D1=D3=1 B. D0=D2=1，D1=D3=0 C. D0=D1=0，D2=D3=1 D. D0=D1=1，D2=D3=0 3.请判断以下哪个电路不是时序逻辑电路（）。 A、计数器 B、寄存器 C、译码器 D、触发器 4．要构成容量为 4K×8 的 RAM，需要( )片容量为 256×4 的 RAM。 A.2 B.4 C.8 D.32 5．四个触发器组成的计数器最多有( )个有效状态。 A.4 B. 6 C. 8 D. 16 6．有一个 4 位的 D/A 转换器，设它的参考电压 VREF 为-10V，当输入数字量为 1101 时，输出电压为（）。

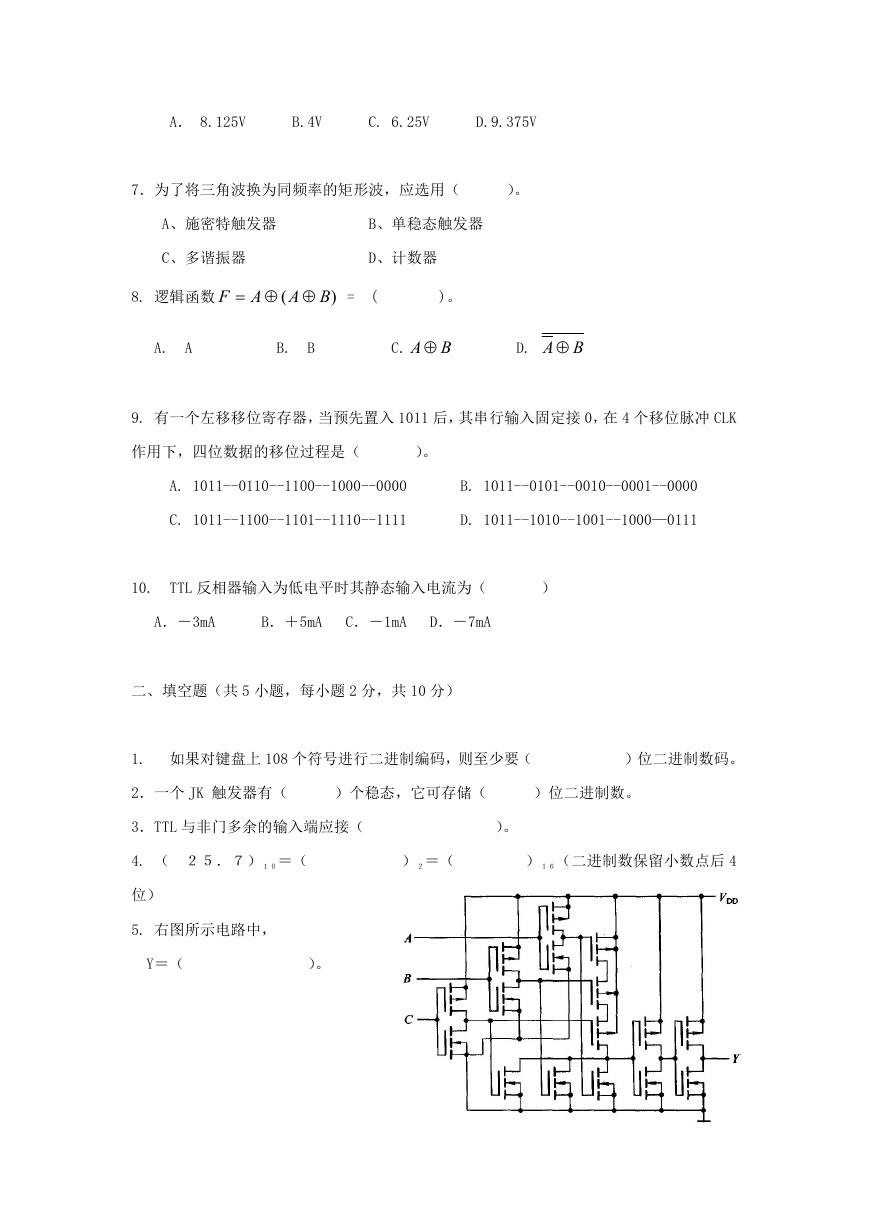

A． 8.125V B.4V C. 6.25V D.9.375V 7．为了将三角波换为同频率的矩形波，应选用（）。 A、施密特触发器 B、单稳态触发器 C、多谐振器 D、计数器 8. 逻辑函数 F  BA A ( ) = ( )。 A. A B. B C. BA  D. BA  9. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位脉冲 CLK 作用下，四位数据的移位过程是（）。 A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000—0111 10. TTL 反相器输入为低电平时其静态输入电流为（） A．－3mA B．＋5mA C．－1mA D．－7mA 二、填空题（共 5 小题，每小题 2 分，共 10 分） 1. 如果对键盘上 108 个符号进行二进制编码，则至少要（）位二进制数码。 2．一个 JK 触发器有（）个稳态，它可存储（）位二进制数。 3．TTL 与非门多余的输入端应接（）。 4. （２５．７）１０＝（）２＝（）１６（二进制数保留小数点后 4 位） 5. 右图所示电路中， Y＝（）。

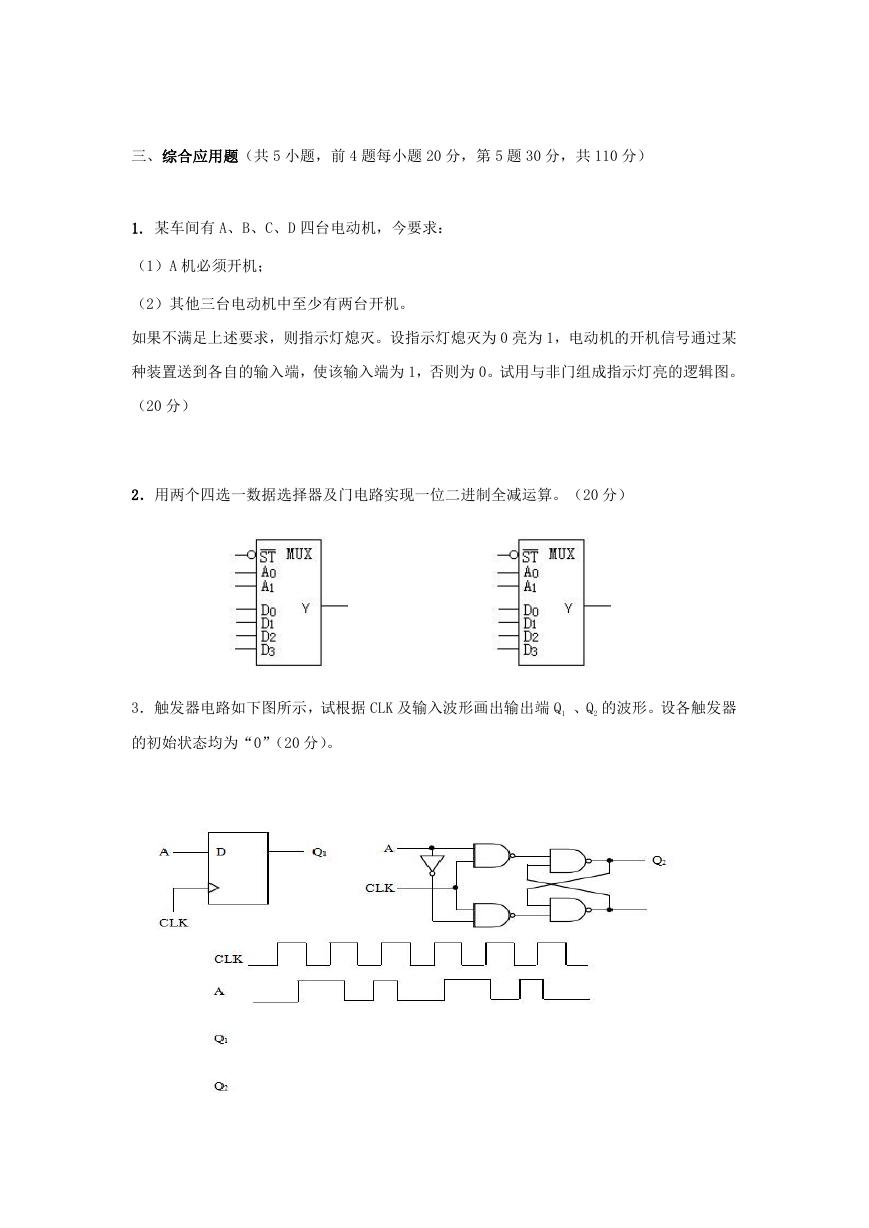

三、综合应用题（共 5 小题，前 4 题每小题 20 分，第 5 题 30 分，共 110 分） 1. 某车间有 A、B、C、D 四台电动机，今要求：（1）A 机必须开机；（2）其他三台电动机中至少有两台开机。如果不满足上述要求，则指示灯熄灭。设指示灯熄灭为 0 亮为 1，电动机的开机信号通过某种装置送到各自的输入端，使该输入端为 1，否则为 0。试用与非门组成指示灯亮的逻辑图。（20 分） 2．用两个四选一数据选择器及门电路实现一位二进制全减运算。（20 分） 3．触发器电路如下图所示，试根据 CLK 及输入波形画出输出端 Q1 、Q2 的波形。设各触发器的初始状态均为“0”（20 分）。
