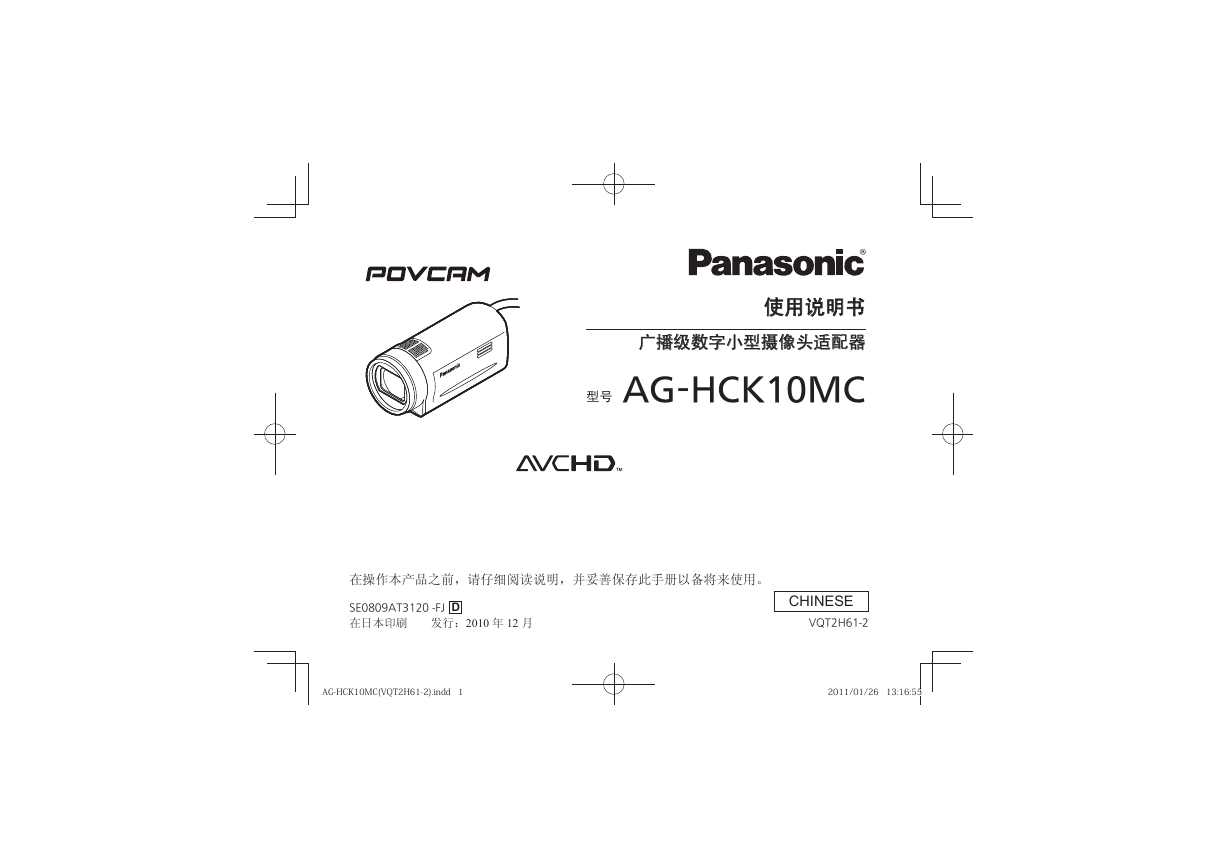

使用说明书使用说明书广播级数字小型摄像头适配器广播级数字小型摄像头适配器型号 AG-HCK10MC 在操作本产品之前，请仔细阅读说明，并妥善保存此手册以备将来使用。 SE0809AT3120 -FJ D 在日本印刷　　发行：2010 年 12 月 CHINESE VQT2H61-2 AG-HCK10MC(VQT2H61-2).indd 1 AG-HCK10MC(VQT2H61-2).indd 1 2011/01/26 13:16:55 2011/01/26 13:16:55

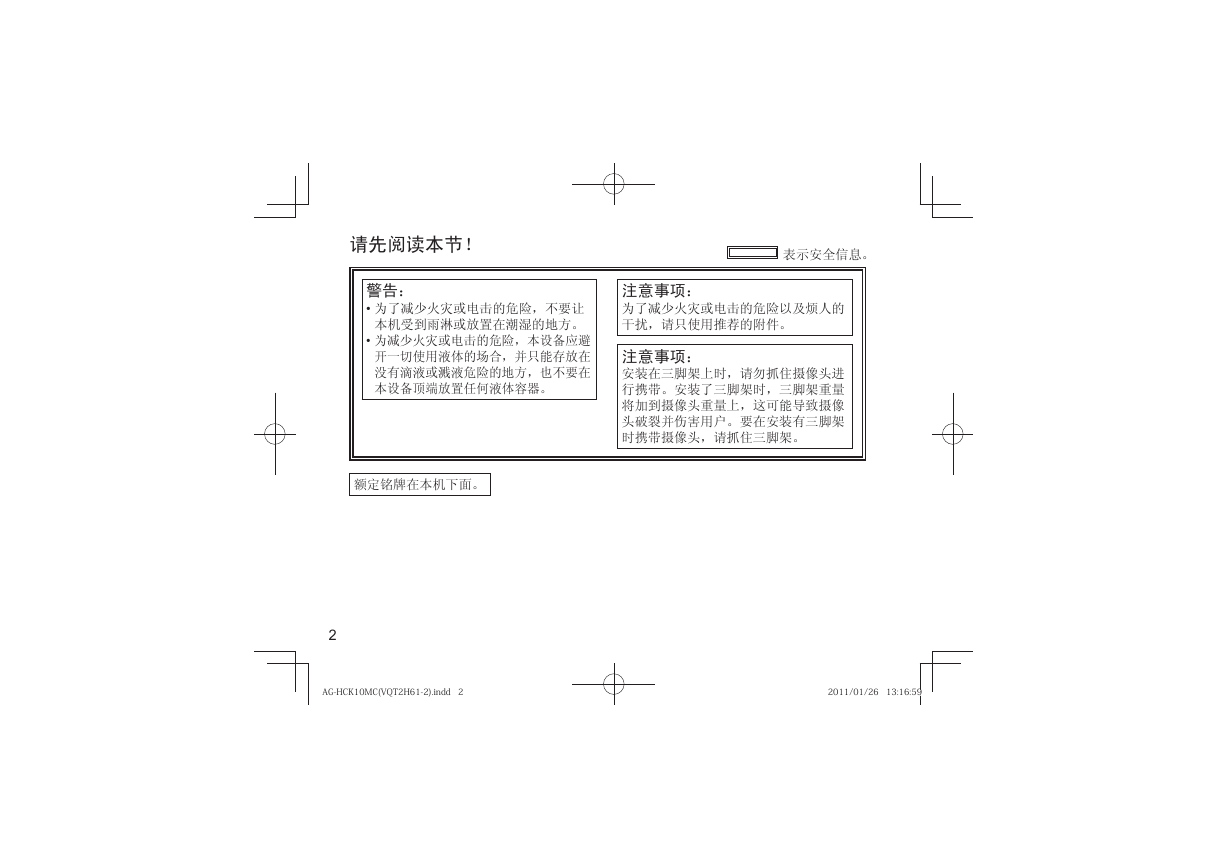

请先阅读本节！警告： • • 为了减少火灾或电击的危险，不要让本机受到雨淋或放置在潮湿的地方。为减少火灾或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。表示安全信息。注意事项：为了减少火灾或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：安装在三脚架上时，请勿抓住摄像头进行携带。安装了三脚架时，三脚架重量将加到摄像头重量上，这可能导致摄像头破裂并伤害用户。要在安装有三脚架时携带摄像头，请抓住三脚架。额定铭牌在本机下面。 2 AG-HCK10MC(VQT2H61-2).indd 2 AG-HCK10MC(VQT2H61-2).indd 2 2011/01/26 13:16:59 2011/01/26 13:16:59

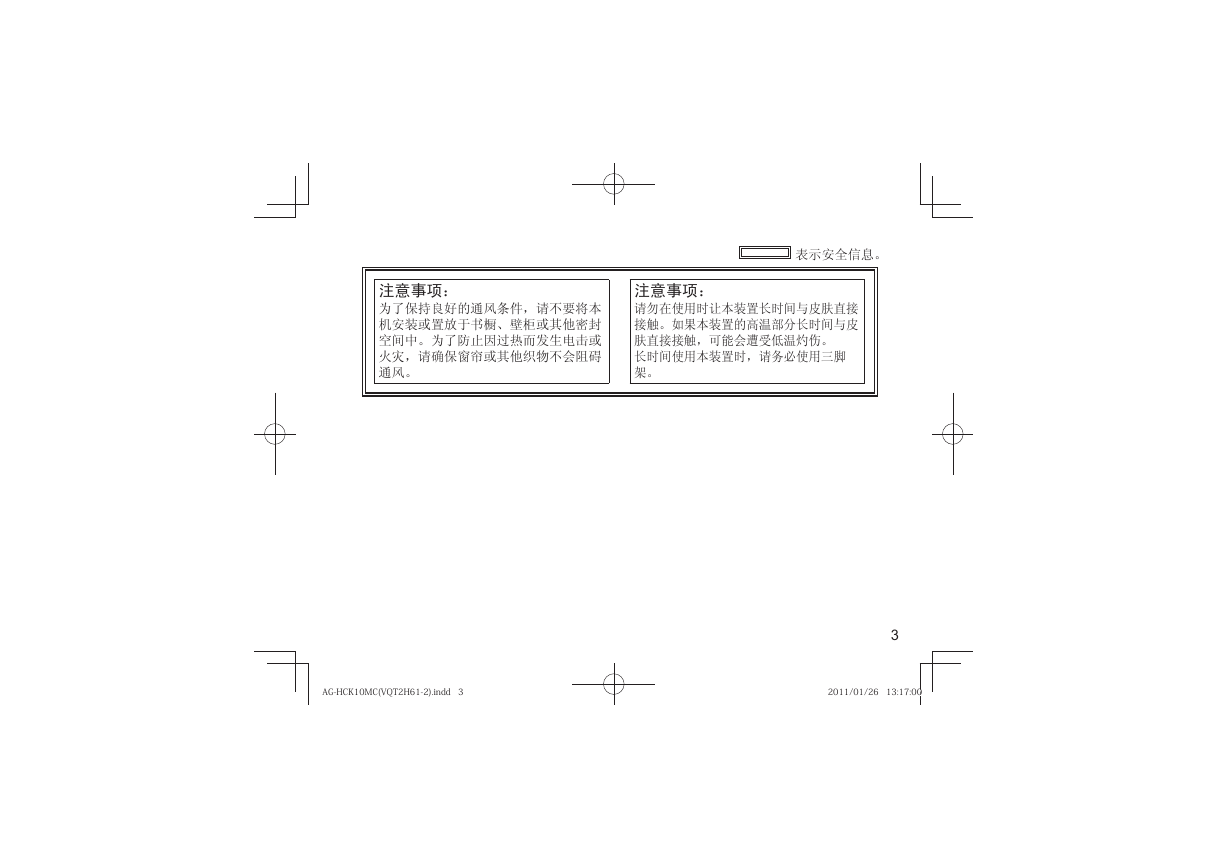

注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。为了防止因过热而发生电击或火灾，请确保窗帘或其他织物不会阻碍通风。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。长时间使用本装置时，请务必使用三脚架。表示安全信息。 AG-HCK10MC(VQT2H61-2).indd 3 AG-HCK10MC(VQT2H61-2).indd 3 2011/01/26 13:17:00 2011/01/26 13:17:00 3

此摄像头仅适用于 AG-HMR10MC 广播级数字便携式录像机。不能将其连接到 AG-HMR10MC 以外的任何设备。关于本说明书中插图的注意事项 • 本说明书中的插图（例如摄像头、其他设备）可能与实际设备稍有不同。参照 • 参照显示为（第00页）。 • 本说明书中所列的型号名称、公司名称和产品名称为其相应公司的商标或注册商标。布线、安装和卸下需要技术和经验。为确保安全，请要求从其购买本产品的经销商来完成这些作业。另外，确保小型摄像头适配器电缆连接牢固。有关详情，请参阅第8页。目录请先阅读本节！ .................................2 操作注意事项 .....................................5 清洁 ...................................................6 附件 ...................................................7 选购附件 ............................................7 部件说明 ............................................7 4 连接 AG-HMR10MC 便携式录像机 ....8 拍摄 ...................................................9 问题排解 ..........................................12 规格 .................................................13 AG-HCK10MC(VQT2H61-2).indd 4 AG-HCK10MC(VQT2H61-2).indd 4 2011/01/26 13:17:00 2011/01/26 13:17:00

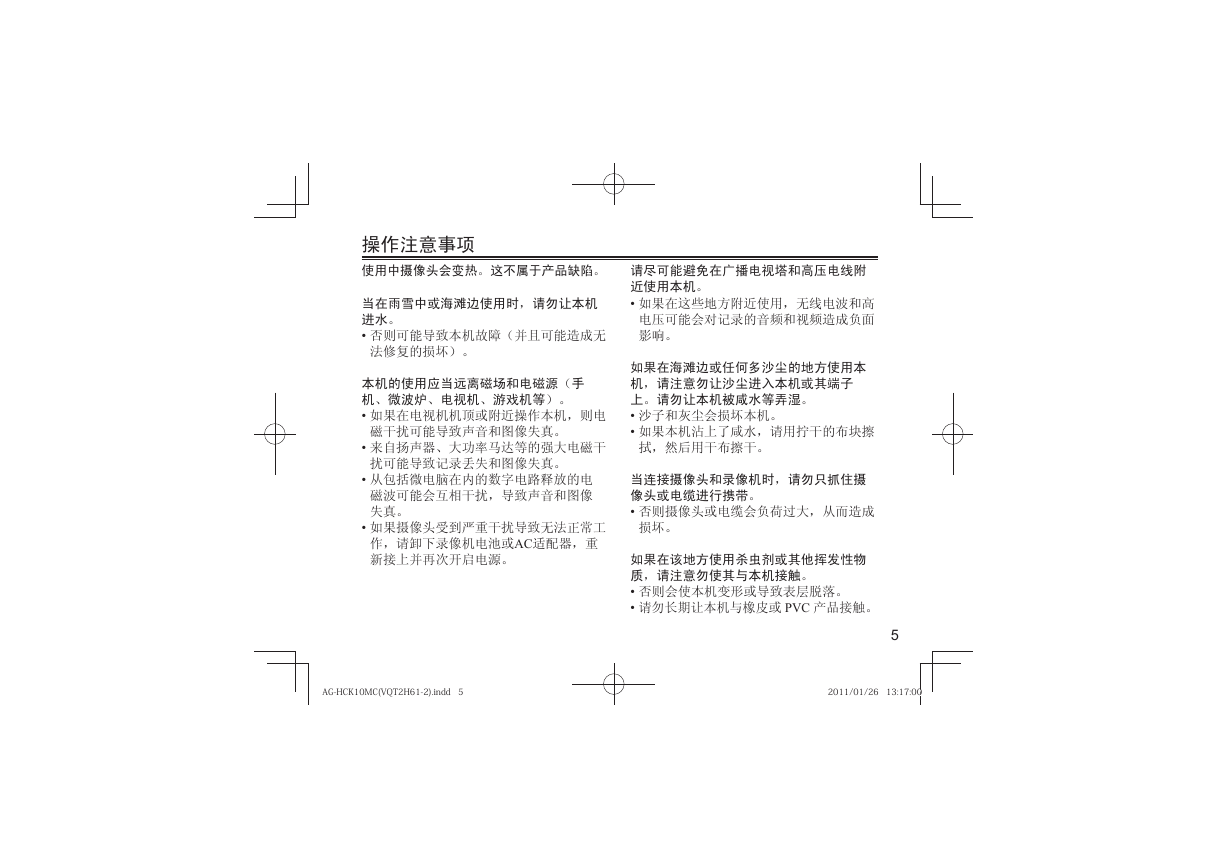

操作注意事项使用中摄像头会变热。这不属于产品缺陷。当在雨雪中或海滩边使用时，请勿让本机进水。 • 否则可能导致本机故障（并且可能造成无法修复的损坏）。本机的使用应当远离磁场和电磁源（手机、微波炉、电视机、游戏机等）。 • 如果在电视机机顶或附近操作本机，则电磁干扰可能导致声音和图像失真。来自扬声器、大功率马达等的强大电磁干扰可能导致记录丢失和图像失真。从包括微电脑在内的数字电路释放的电磁波可能会互相干扰，导致声音和图像失真。如果摄像头受到严重干扰导致无法正常工作，请卸下录像机电池或AC适配器，重新接上并再次开启电源。 • • • 请尽可能避免在广播电视塔和高压电线附近使用本机。 • 如果在这些地方附近使用，无线电波和高电压可能会对记录的音频和视频造成负面影响。如果在海滩边或任何多沙尘的地方使用本机，请注意勿让沙尘进入本机或其端子上。请勿让本机被咸水等弄湿。 • • 沙子和灰尘会损坏本机。如果本机沾上了咸水，请用拧干的布块擦拭，然后用干布擦干。当连接摄像头和录像机时，请勿只抓住摄像头或电缆进行携带。 • 否则摄像头或电缆会负荷过大，从而造成损坏。如果在该地方使用杀虫剂或其他挥发性物质，请注意勿使其与本机接触。 • 否则会使本机变形或导致表层脱落。 • 请勿长期让本机与橡皮或 PVC 产品接触。 5 AG-HCK10MC(VQT2H61-2).indd 5 AG-HCK10MC(VQT2H61-2).indd 5 2011/01/26 13:17:00 2011/01/26 13:17:00

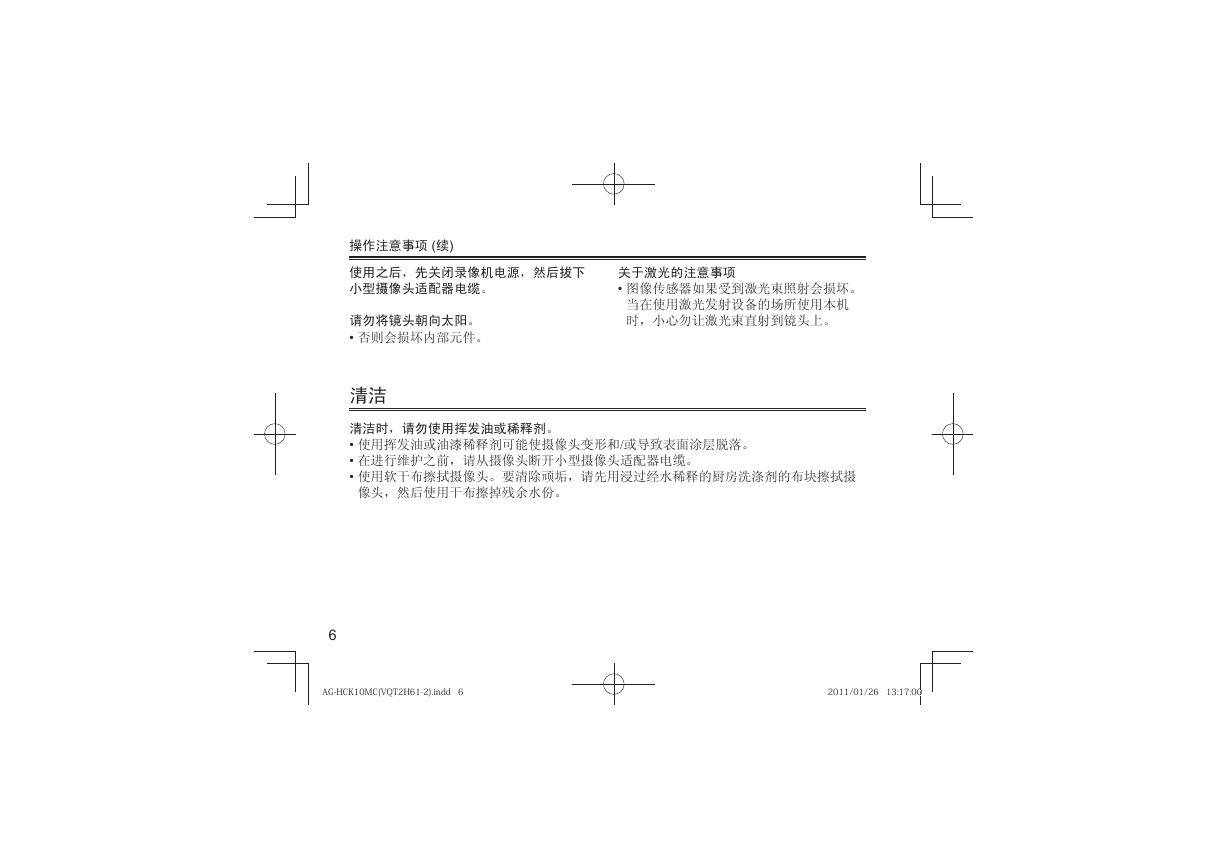

操作注意事项 (续) 使用之后，先关闭录像机电源，然后拔下小型摄像头适配器电缆。请勿将镜头朝向太阳。 • 否则会损坏内部元件。清洁关于激光的注意事项 • 图像传感器如果受到激光束照射会损坏。当在使用激光发射设备的场所使用本机时，小心勿让激光束直射到镜头上。清洁时，请勿使用挥发油或稀释剂。 • 使用挥发油或油漆稀释剂可能使摄像头变形和/或导致表面涂层脱落。 • 在进行维护之前，请从摄像头断开小型摄像头适配器电缆。 • 使用软干布擦拭摄像头。要清除顽垢，请先用浸过经水稀释的厨房洗涤剂的布块擦拭摄像头，然后使用干布擦掉残余水份。 6 AG-HCK10MC(VQT2H61-2).indd 6 AG-HCK10MC(VQT2H61-2).indd 6 2011/01/26 13:17:00 2011/01/26 13:17:00

附件 • 镜头盖 (装到摄像头上) • (装到摄像头上) 镜头罩有关装上和卸下镜头罩的方法，请参见右图。选购附件 • 小型摄像头适配器电缆 AG-C20003MC (3 米) AG-C20020MC (20 米) 广角转换镜头 VW-W4307H-K（高清专用）远摄转换镜头 VW-T4314H-K（高清专用） • • • • 安装可选的VW-T4314H-K远摄转换镜头或VW-W4307H-K广角转换镜头之前，要先取下镜头罩。将ND滤镜和MC保护器安装到镜头罩的前面。部件说明入气口 (第 10 页) 内置麦克风 (第 10 页) 镜头镜头罩卸下装上对齐缺口三脚架安装孔 (第 10 页) 出气口 (第 10 页) 小型摄像头适配器电缆接口 (第 8 页) 7 AG-HCK10MC(VQT2H61-2).indd 7 AG-HCK10MC(VQT2H61-2).indd 7 2011/01/26 13:17:00 2011/01/26 13:17:00

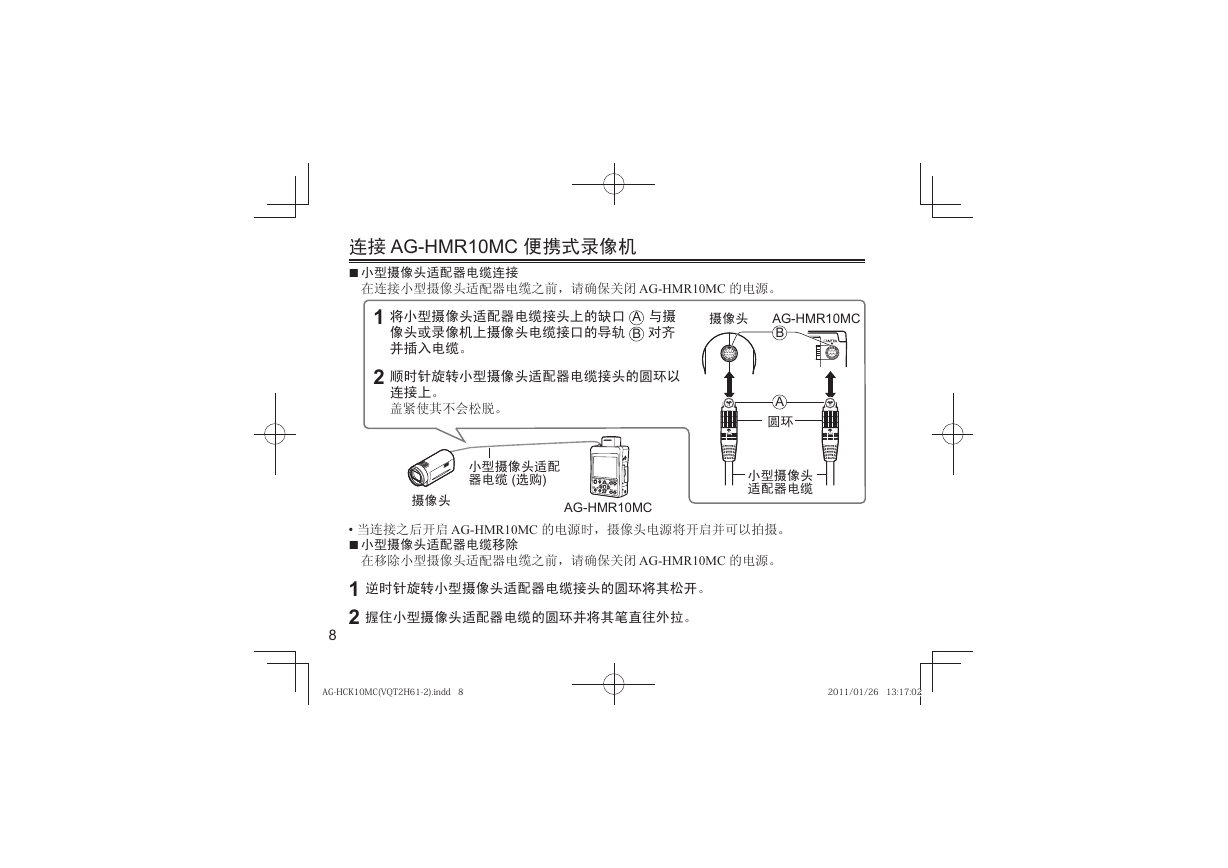

连接 AG-HMR10MC 便携式录像机 ■ 小型摄像头适配器电缆连接在连接小型摄像头适配器电缆之前，请确保关闭 AG-HMR10MC 的电源。 1 将小型摄像头适配器电缆接头上的缺口 A 与摄像头或录像机上摄像头电缆接口的导轨 B 对齐并插入电缆。 2 顺时针旋转小型摄像头适配器电缆接头的圆环以连接上。盖紧使其不会松脱。小型摄像头适配器电缆 (选购) 摄像头 AG-HMR10MC 摄像头 AG-HMR10MC B A 圆环小型摄像头适配器电缆 • 当连接之后开启 AG-HMR10MC 的电源时，摄像头电源将开启并可以拍摄。 ■ 小型摄像头适配器电缆移除在移除小型摄像头适配器电缆之前，请确保关闭 AG-HMR10MC 的电源。 1 逆时针旋转小型摄像头适配器电缆接头的圆环将其松开。 2 握住小型摄像头适配器电缆的圆环并将其笔直往外拉。 8 AG-HCK10MC(VQT2H61-2).indd 8 AG-HCK10MC(VQT2H61-2).indd 8 2011/01/26 13:17:02 2011/01/26 13:17:02
