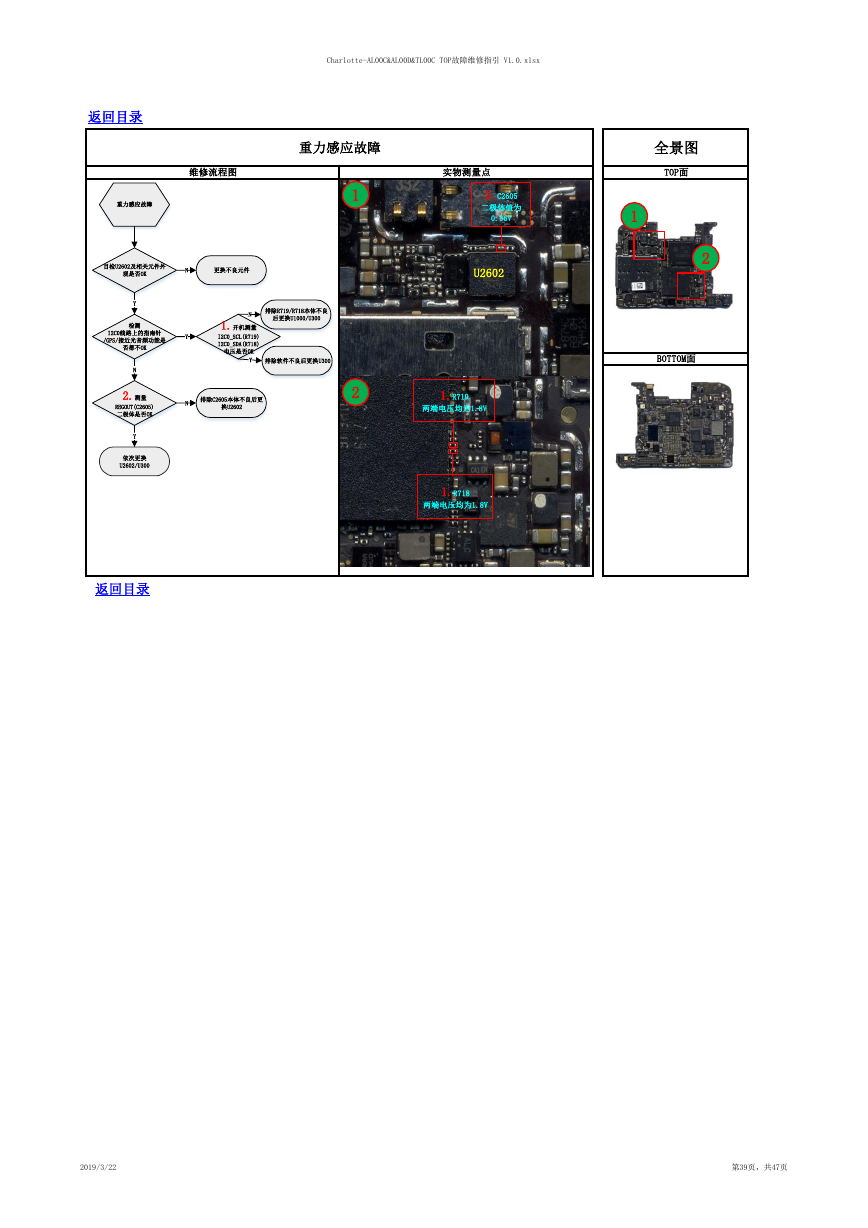

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 重力感应故障 维修流程图 实物测量点 1 2 2.C2605 二极体值为 0.36V U2602 1.R719 两端电压均为1.8V 1.R718 两端电压均为1.8V 返回目录 全景图 TOP面 1 2 BOTTOM面 2019/3/22 第39页，共47页 重力感应故障更换不良元件N依次更换U2602/U300目检U2602及相关元件外观是否OKY检测I2C0线路上的指南针/GPS/接近光音频功能是否都不OK1.开机测量I2C0_SCL(R719)I2C0_SDA(R718)电压是否OKYN排除R719/R718本体不良后更换U1000/U300Y排除软件不良后更换U300N2.测量REGOUT(C2605)二极体是否OKN排除C2605本体不良后更换U2602Y
