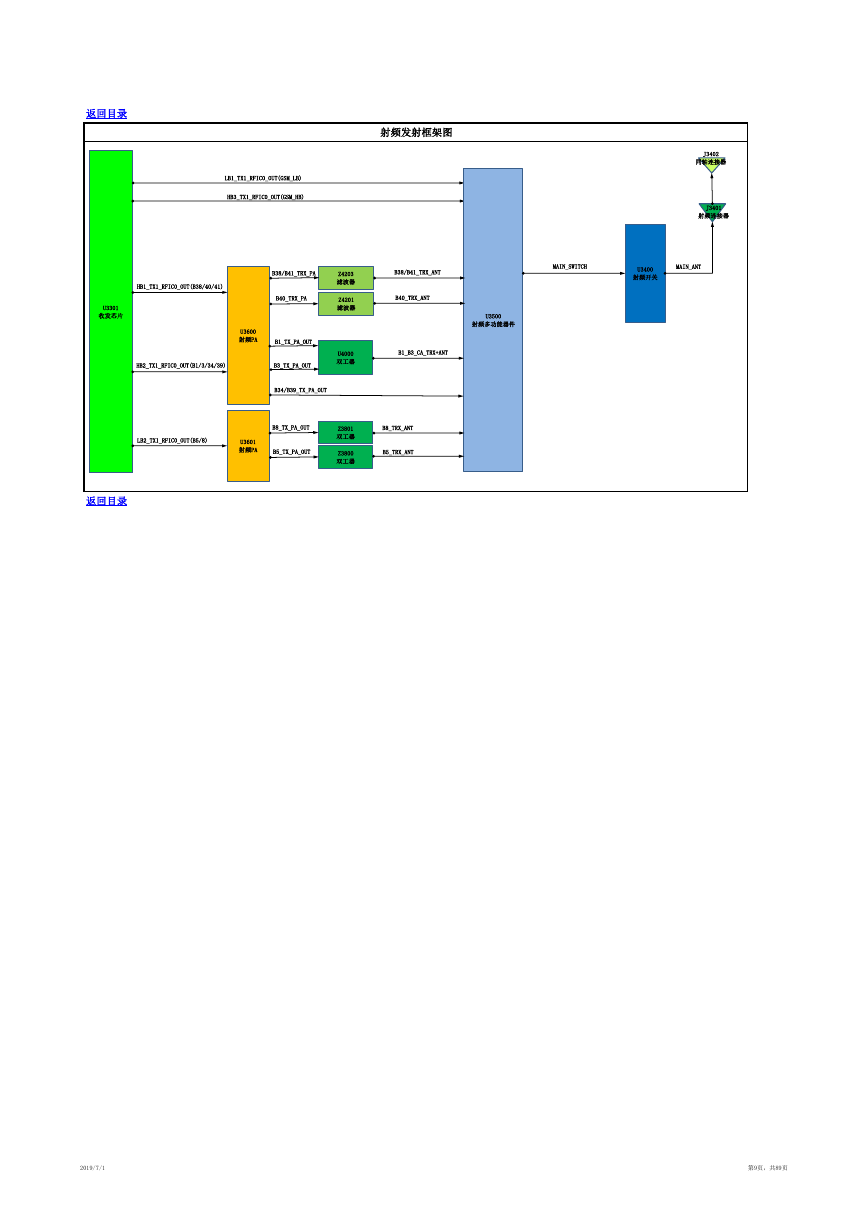

J3402 同轴连接器 J3401 射频连接器 MAIN_SWITCH U3400 射频开关 MAIN_ANT 返回目录 射频发射框架图 LB1_TX1_RFIC0_OUT(GSM_LB) HB3_TX1_RFIC0_OUT(GSM_HB) HB1_TX1_RFIC0_OUT(B38/40/41) U3301 收发芯片 B38/B41_TRX_PA B40_TRX_PA U3600 射频PA B1_TX_PA_OUT HB2_TX1_RFIC0_OUT(B1/3/34/39) B3_TX_PA_OUT B34/B39_TX_PA_OUT LB2_TX1_RFIC0_OUT(B5/8) B8_TX_PA_OUT U3601 射频PA B5_TX_PA_OUT Z4203 滤波器 Z4201 滤波器 U4000 双工器 Z3801 双工器 Z3800 双工器 B38/B41_TRX_ANT B40_TRX_ANT B1_B3_CA_TRX+ANT U3500 射频多功能器件 B8_TRX_ANT B5_TRX_ANT 返回目录 2019/7/1 第9页，共89页
