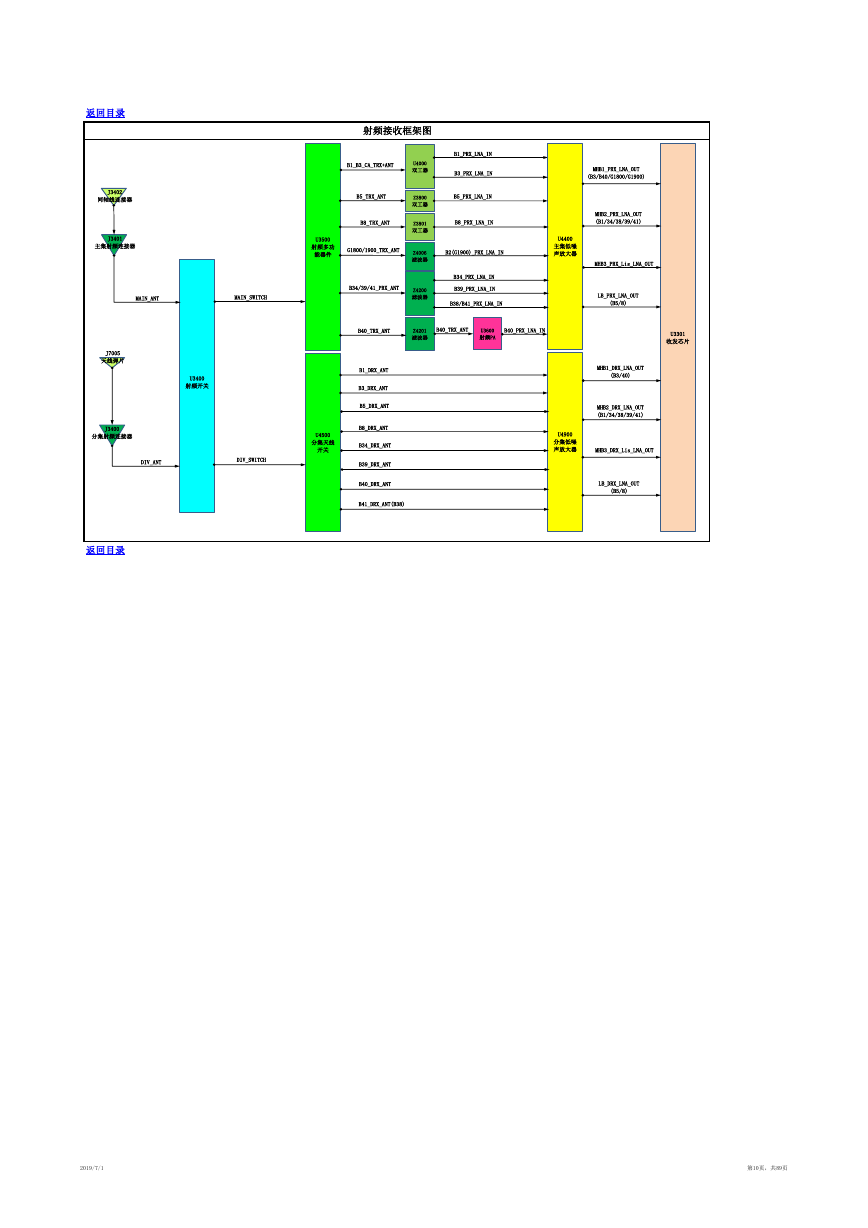

U3500 射频多功 能器件 J4003 主集射频连 接器 U4500 分集天线 开关 MAIN_ANT MAIN_SWITCH U3400 射频开关 DIV_ANT DIV_SWITCH 射频接收框架图 B1_B3_CA_TRX+ANT B5_TRX_ANT B8_TRX_ANT G1800/1900_TRX_ANT B34/39/41_PRX_ANT U4000 双工器 Z3800 双工器 Z3801 双工器 Z4006 滤波器 Z4200 滤波器 B1_PRX_LNA_IN B3_PRX_LNA_IN B5_PRX_LNA_IN B8_PRX_LNA_IN B2(G1900)_PRX_LNA_IN B34_PRX_LNA_IN B39_PRX_LNA_IN B38/B41_PRX_LNA_IN MHB1_PRX_LNA_OUT (B3/B40/G1800/G1900) U4400 主集低噪 声放大器 MHB2_PRX_LNA_OUT (B1/34/38/39/41) MHB3_PRX_Lis_LNA_OUT LB_PRX_LNA_OUT (B5/8) B40_TRX_ANT B40_TRX_ANT Z4201 滤波器 U3600 射频PA B40_PRX_LNA_IN U3301 收发芯片 B1_DRX_ANT B3_DRX_ANT B5_DRX_ANT B8_DRX_ANT B34_DRX_ANT B39_DRX_ANT B40_DRX_ANT B41_DRX_ANT(B38) MHB1_DRX_LNA_OUT (B3/40) MHB2_DRX_LNA_OUT (B1/34/38/39/41) U4900 分集低噪 声放大器 MHB3_DRX_Lis_LNA_OUT LB_DRX_LNA_OUT (B5/8) 返回目录 J3402 同轴线连接器 J3401 主集射频连接器 J7005 天线弹片 J3400 分集射频连接器 返回目录 2019/7/1 第10页，共89页
