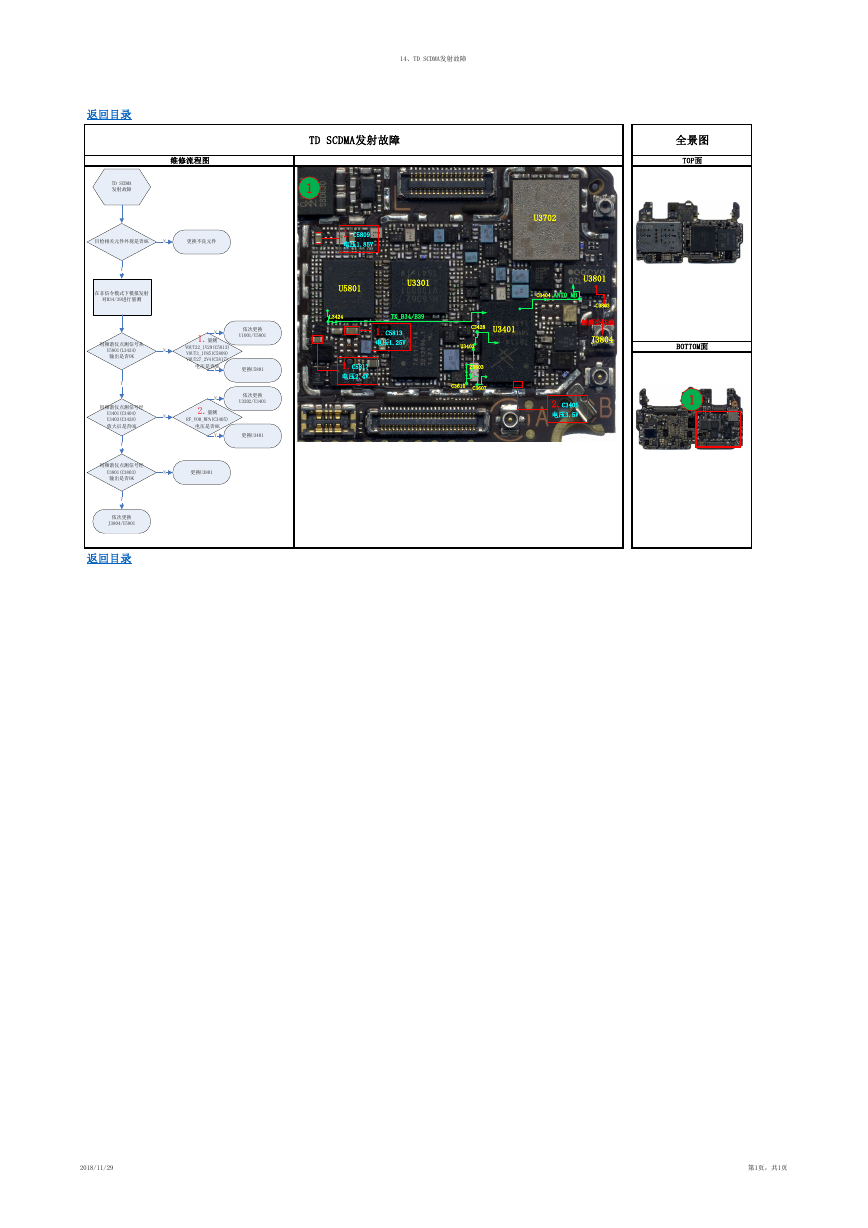

14、TD SCDMA发射故障 返回目录 TD SCDMA发射故障 维修流程图 TD SCDMA 发射故障 1 目检相关元件外观是否OK N 更换不良元件 1.C5809 电压1.85V U5801 U3301 L3424 TX_B34/B39 1.C5813 电压1.25V 1.C5817 电压2.4V C3428 U3401 U3403 Z3603 C3610 C3607 依次更换 U1001/U5801 更换U5801 依次更换 U3202/U3401 N 1.量测 VOUT22_1V29(C5813) VOUT3_1V85(C5809) VOUT27_2V4(C5817) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3405) 电压是否OK Y 更换U3401 更换U3801 N N N Y 在非信令模式下模拟发射 对B34/39进行量测 用频谱仪点测信号从 U5801(L3424) 输出是否OK Y 用频谱仪点测信号经 U3401(C3404) U3403(C3428) 放大后是否OK Y 用频谱仪点测信号经 U3801(C3803) 输出是否OK Y 依次更换 J3804/U5801 返回目录 全景图 TOP面 BOTTOM面 1 U3702 C3404 ANT0_MB U3801 C3803 射频公共线 J3804 2.C3405 电压3.5V 2018/11/29 第1页，共1页
