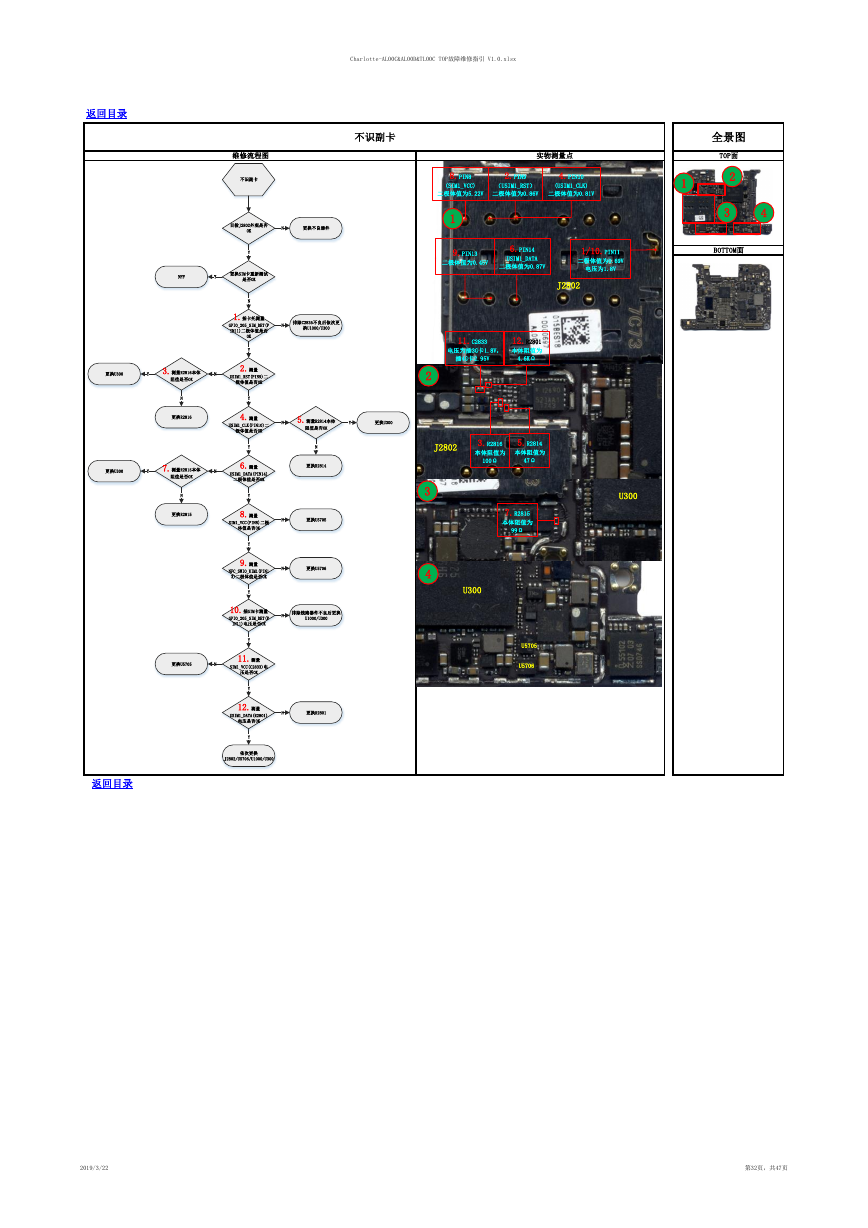

全景图 TOP面 2 1 3 4 BOTTOM面 Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物测量点 不识副卡 8.PIN8 (SIM1_VCC) 二极体值为5.22V 2.PIN9 4.PIN10 （USIM1_RST） 二极体值为0.86V (USIM1_CLK) 二极体值为0.81V 1 9.PIN13 二极体值为0.45V 6.PIN14 USIM1_DATA 二极体值为0.87V 1/10.PIN11 二极体值为0.69V 电压为1.8V J2802 2 3 4 11.C2833 电压为插3G卡1.8V， 插4G卡2.95V 12.R2801 本体阻值为 4.6KΩ J2802 3.R2816 本体阻值为 100Ω 5.R2814 本体阻值为 47Ω U300 7.R2815 本体阻值为 99Ω U5705 U5706 U300 返回目录 2019/3/22 第32页，共47页 不识副卡目检J2802外观是否OK更换不良器件N更换SIM卡重新测试是否OKYYNFFN1.插卡托测量GPIO_205_SIM_DET(PIN11)二极体值是否OKN排除C2835不良后依次更换U1000/U300Y2.测量USIM1_RST(PIN9)二极体值是否OKN3.测量R2816本体阻值是否OKN更换R2816Y更换U300Y4.测量USIM1_CLK(PIN10)二极体值是否OKN5.测量R2814本体阻值是否OKN更换R2814Y更换U300Y6.测量USIM1_DATA(PIN14)二极体值是否OKN7.测量R2815本体阻值是否OKN更换R2815Y更换U300Y8.测量SIM1_VCC(PIN8)二极体值是否OKN更换U5705YNYN更换U5705YN更换R2801Y依次更换J2802/U5706/U1000/U30010.插SIM卡测量GPIO_205_SIM_DET(PIN11)电压是否OK排除线路器件不良后更换U1000/U30011.测量SIM1_VCC(C2833)电压是否OK12.测量USIM1_DATA(R2801)电压是否OK9.测量NFC_SWIO_UIM1(PIN13)二极体值是否OKYN更换U5706
