Agilent ENA 系列矢量网络分析仪培训专用教材竹叶门冬青

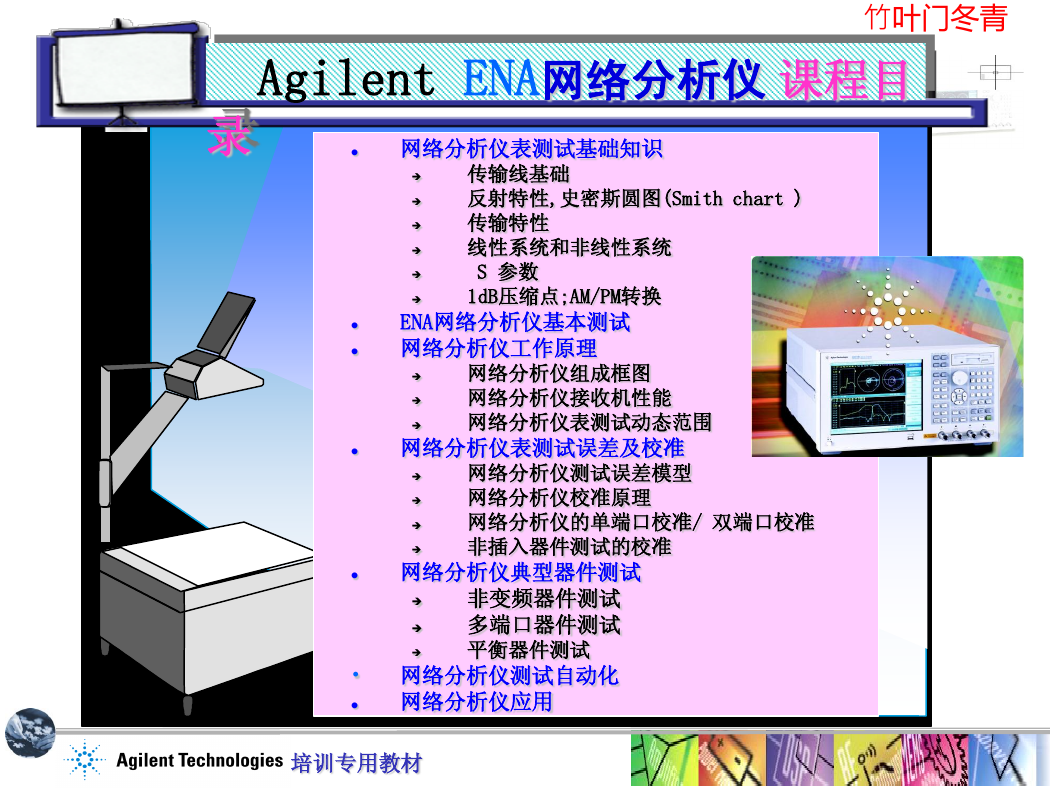

Agilent ENA网络分析仪课程目录  网络分析仪表测试基础知识       传输线基础反射特性,史密斯圆图(Smith chart ) 传输特性线性系统和非线性系统 S 参数 1dB压缩点;AM/PM转换  ENA网络分析仪基本测试  网络分析仪工作原理    网络分析仪组成框图网络分析仪接收机性能网络分析仪表测试动态范围   网络分析仪表测试误差及校准网络分析仪测试误差模型网络分析仪校准原理网络分析仪的单端口校准/ 双端口校准非插入器件测试的校准     网络分析仪典型器件测试    非变频器件测试多端口器件测试平衡器件测试 • 网络分析仪测试自动化  网络分析仪应用培训专用教材竹叶门冬青

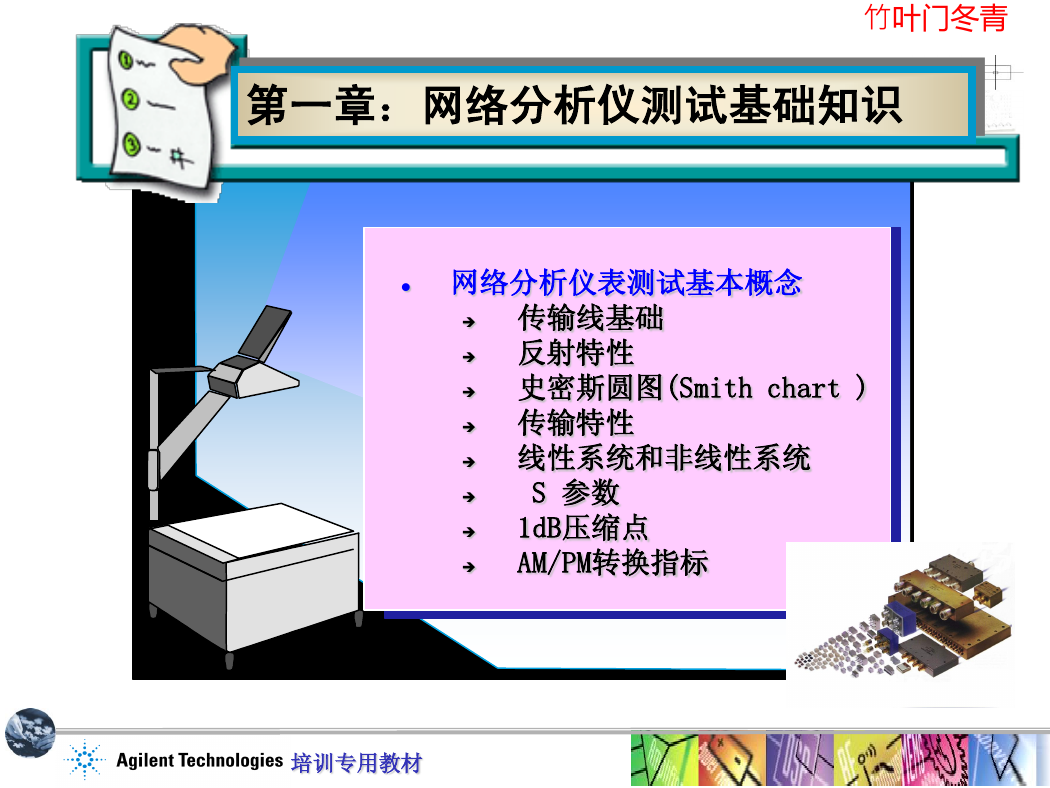

第一章：网络分析仪测试基础知识  网络分析仪表测试基本概念  传输线基础  反射特性  史密斯圆图(Smith chart )  传输特性  线性系统和非线性系统    S 参数 1dB压缩点 AM/PM转换指标培训专用教材竹叶门冬青

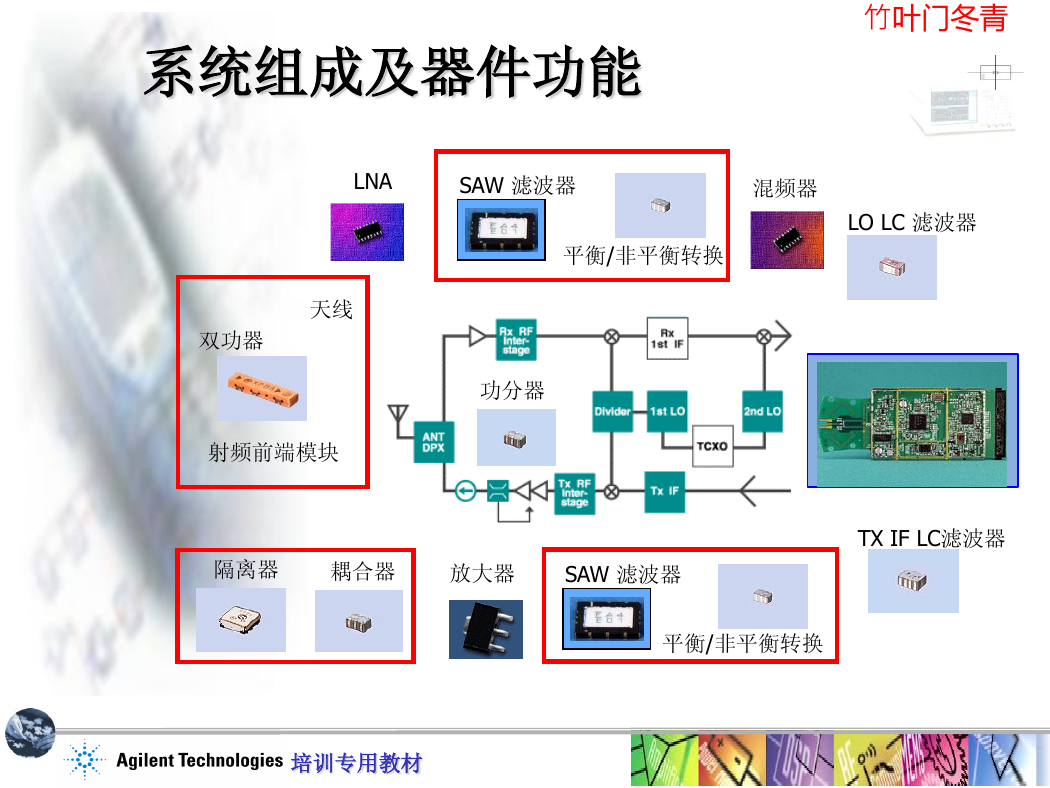

系统组成及器件功能 LNA SAW 滤波器混频器平衡/非平衡转换 LO LC 滤波器天线双功器射频前端模块功分器隔离器耦合器放大器 SAW 滤波器 TX IF LC滤波器平衡/非平衡转换培训专用教材竹叶门冬青

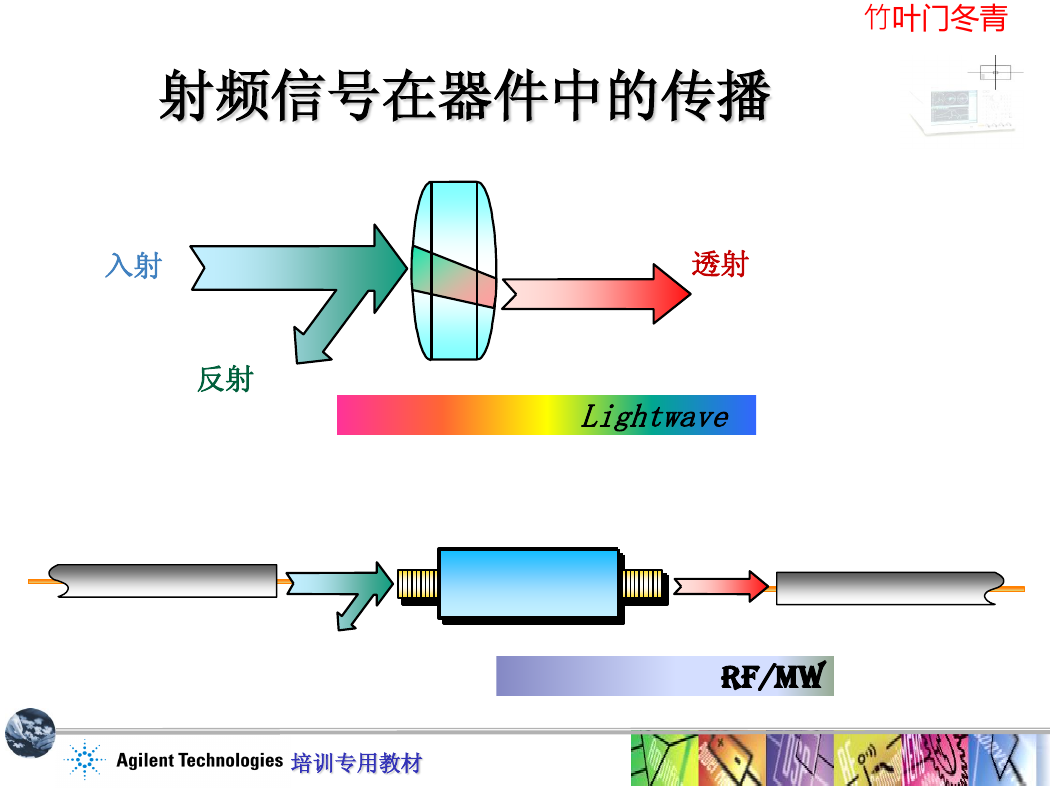

射频信号在器件中的传播入射透射反射 Lightwave RF/MW 培训专用教材竹叶门冬青

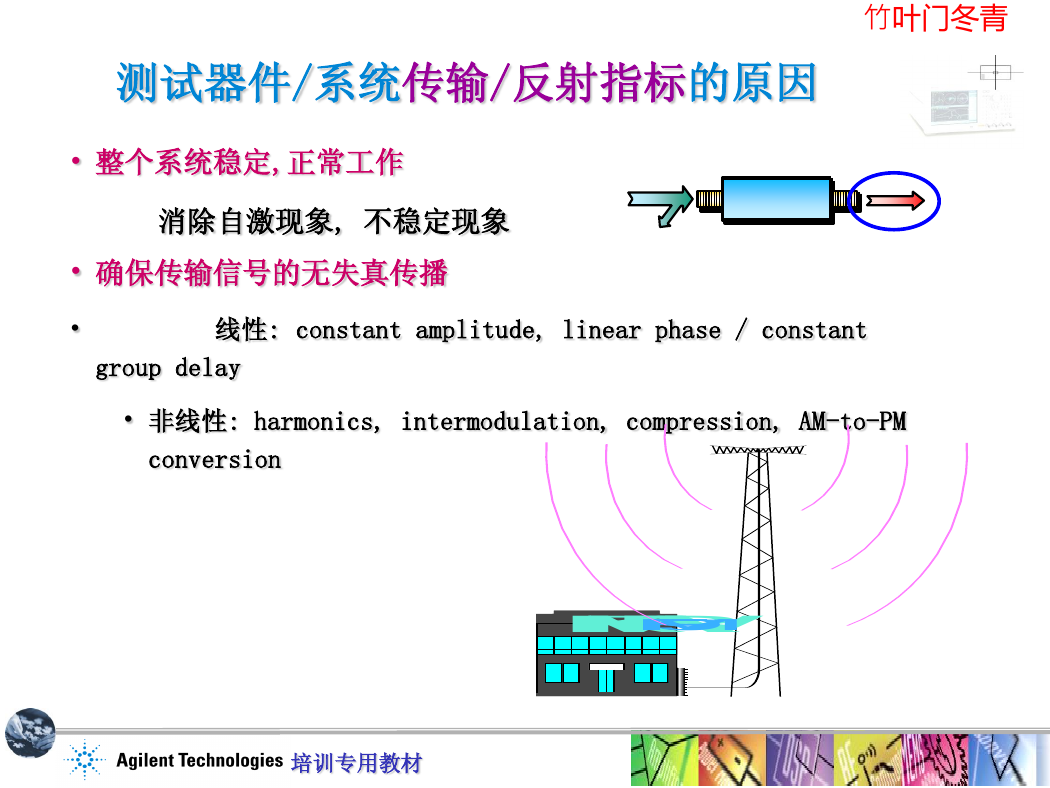

测试器件/系统传输/反射指标的原因 • 整个系统稳定,正常工作消除自激现象, 不稳定现象 • 确保传输信号的无失真传播 • 线性: constant amplitude, linear phase / constant group delay • 非线性: harmonics, intermodulation, compression, AM-to-PM conversion 培训专用教材 KPWRFM 97竹叶门冬青

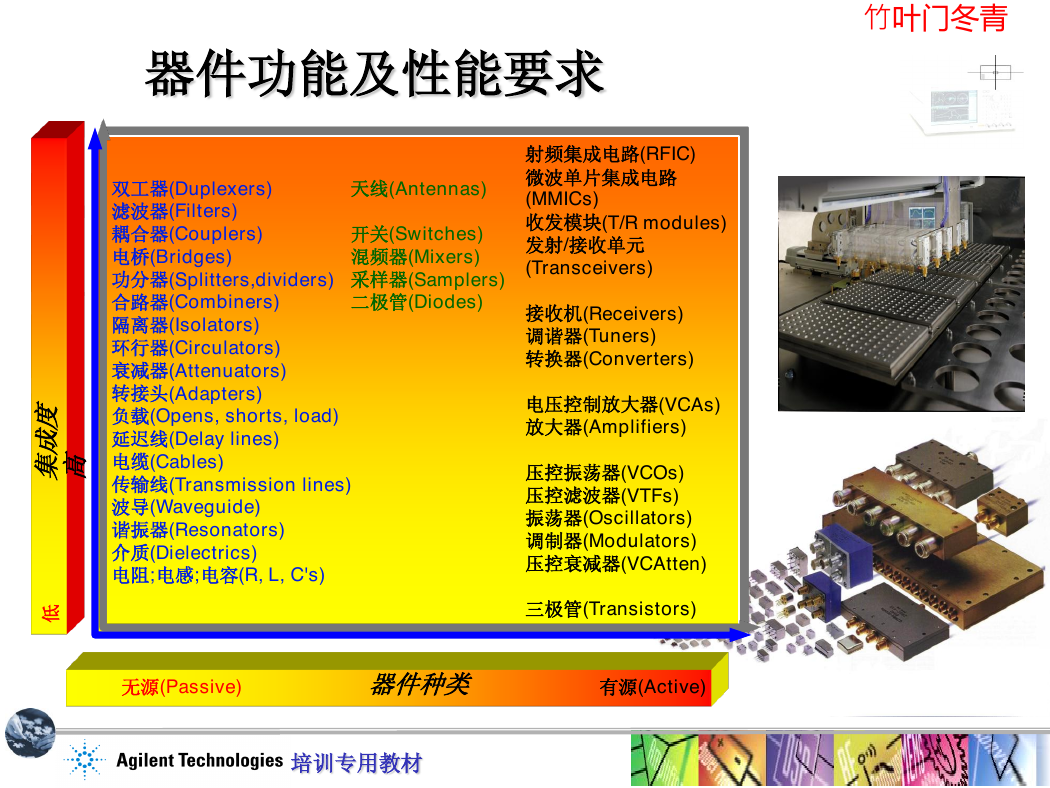

器件功能及性能要求天线(Antennas) 开关(Switches) 混频器(Mixers) 采样器(Samplers) 二极管(Diodes) i 双工器(Duplexers) h 滤波器(Filters) g H 耦合器(Couplers) 电桥(Bridges) 功分器(Splitters,dividers) 合路器(Combiners) 隔离器(Isolators) 环行器(Circulators) 衰减器(Attenuators) 转接头(Adapters) 负载(Opens, shorts, load) 延迟线(Delay lines) 电缆(Cables) 传输线(Transmission lines) 波导(Waveguide) 谐振器(Resonators) 介质(Dielectrics) 电阻;电感;电容(R, L, C's) 射频集成电路(RFIC) 微波单片集成电路 (MMICs) 收发模块(T/R modules) 发射/接收单元 (Transceivers) 接收机(Receivers) 调谐器(Tuners) 转换器(Converters) 电压控制放大器(VCAs) 放大器(Amplifiers) 压控振荡器(VCOs) 压控滤波器(VTFs) 振荡器(Oscillators) 调制器(Modulators) 压控衰减器(VCAtten) 三极管(Transistors) 度成集高低无源(Passive) 器件种类有源(Active) 培训专用教材竹叶门冬青

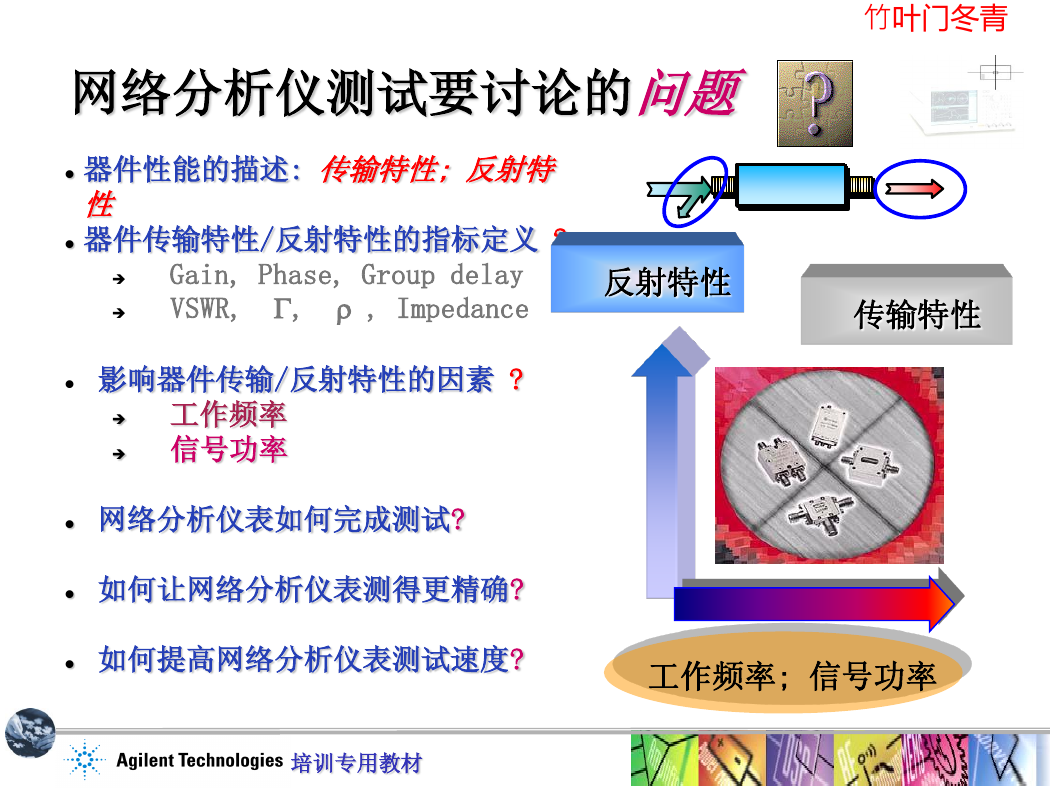

网络分析仪测试要讨论的问题  器件性能的描述: 传输特性; 反射特性  器件传输特性/反射特性的指标定义 ?   Gain, Phase, Group delay VSWR, ,  , Impedance 反射特性传输特性  影响器件传输/反射特性的因素 ?  工作频率  信号功率  网络分析仪表如何完成测试?  如何让网络分析仪表测得更精确?  如何提高网络分析仪表测试速度? 培训专用教材工作频率; 信号功率竹叶门冬青
