中兴物联ME3630模块电源管理指导手册

ME3630 模块电源管理指导手册版本: V1.0 日期: 2016-08-30 LTE 模块 Website: www.ztewelink.com E-mail: ztewelink@zte.com.cn

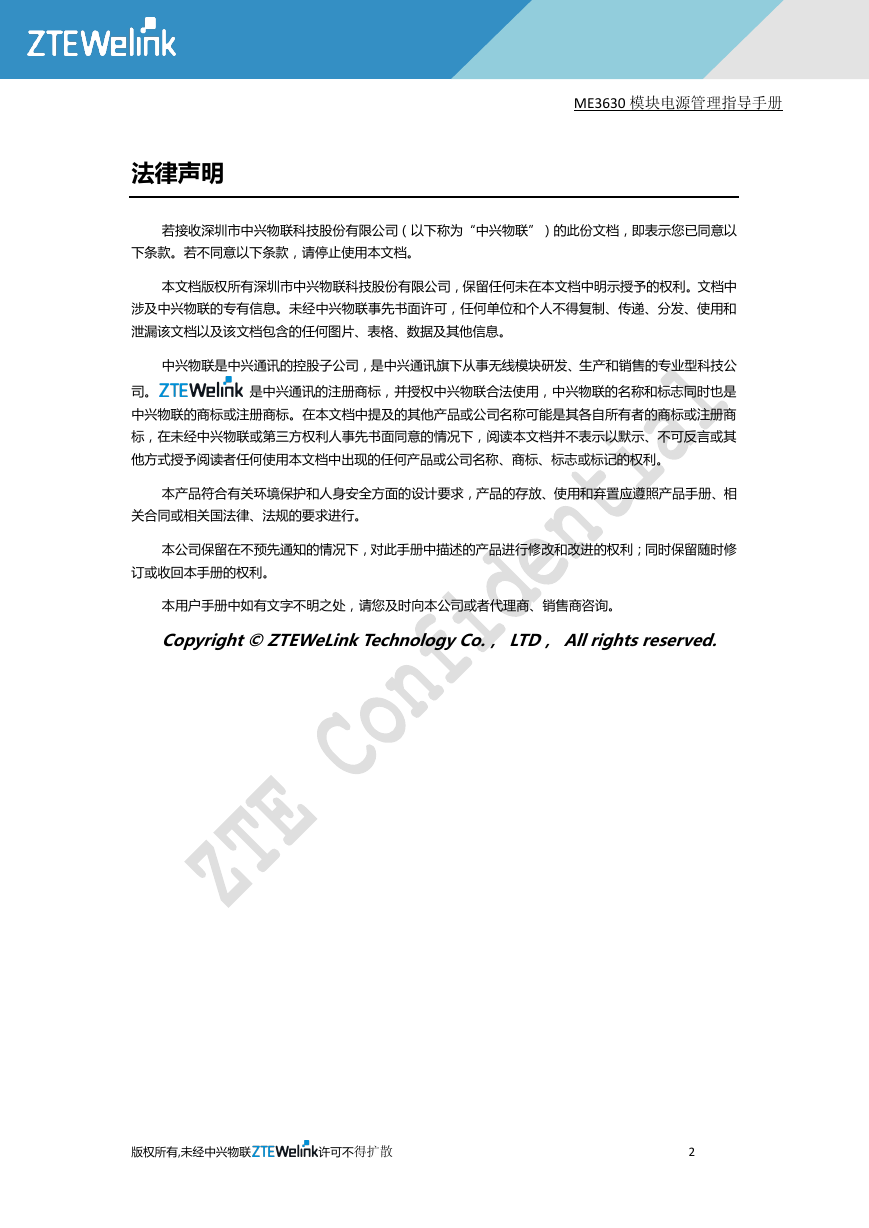

法律声明 ME3630 模块电源管理指导手册若接收深圳市中兴物联科技股份有限公司（以下称为“中兴物联”）的此份文档，即表示您已同意以下条款。若不同意以下条款，请停止使用本文档。本文档版权所有深圳市中兴物联科技股份有限公司，保留任何未在本文档中明示授予的权利。文档中涉及中兴物联的专有信息。未经中兴物联事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。中兴物联是中兴通讯的控股子公司，是中兴通讯旗下从事无线模块研发、生产和销售的专业型科技公司。是中兴通讯的注册商标，并授权中兴物联合法使用，中兴物联的名称和标志同时也是中兴物联的商标或注册商标。在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标，在未经中兴物联或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何产品或公司名称、商标、标志或标记的权利。本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。本公司保留在不预先通知的情况下，对此手册中描述的产品进行修改和改进的权利；同时保留随时修订或收回本手册的权利。本用户手册中如有文字不明之处，请您及时向本公司或者代理商、销售商咨询。 Copyright © ZTEWeLink Technology Co.， LTD， All rights reserved. 版权所有,未经中兴物联许可不得扩散 2

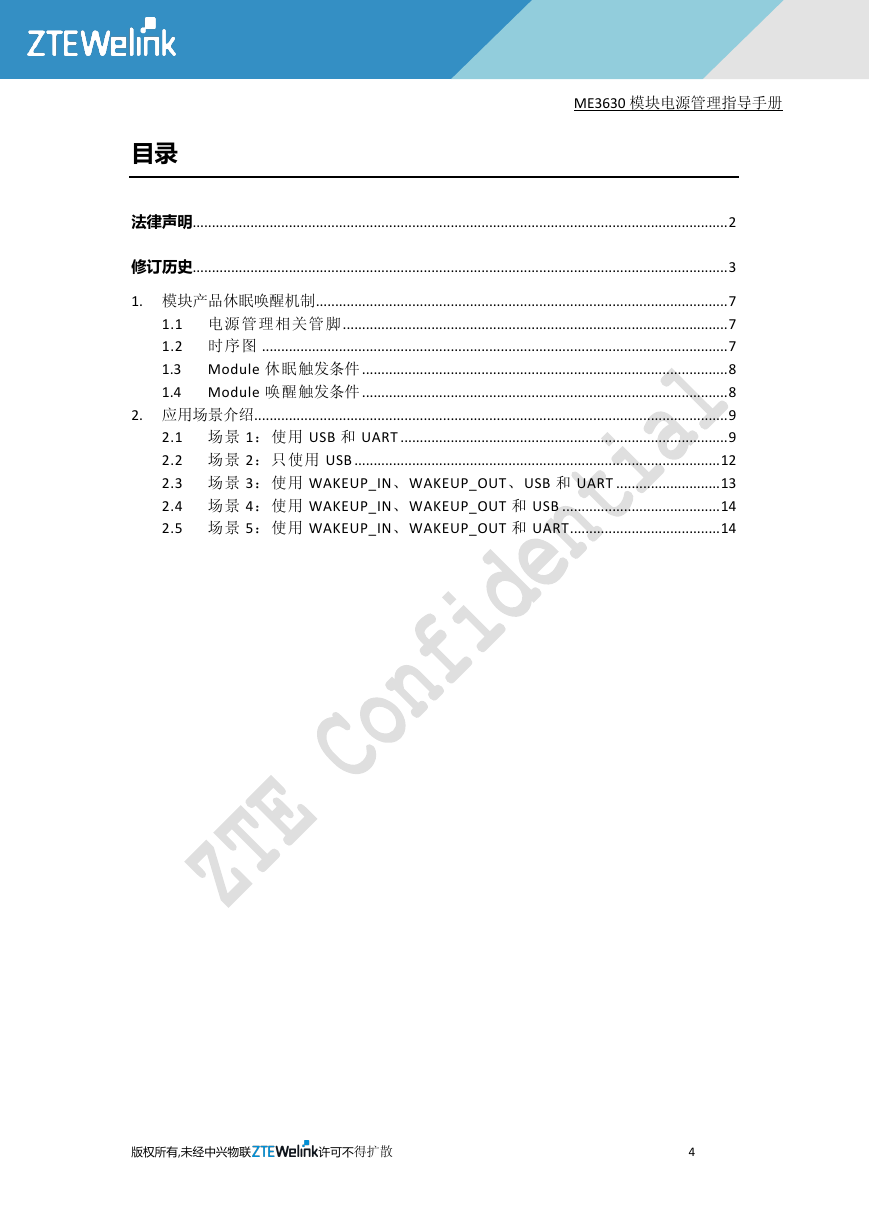

目录 ME3630 模块电源管理指导手册法律声明........................................................................................................................................... 2 修订历史........................................................................................................................................... 3 1. 模块产品休眠唤醒机制 ........................................................................................................... 7 1.1 电源管理相关管脚 .................................................................................................... 7 1.2 时序图 ......................................................................................................................... 7 1.3 Module 休眠触发条件 ............................................................................................... 8 1.4 Module 唤醒触发条件 ............................................................................................... 8 2. 应用场景介绍 ........................................................................................................................... 9 2.1 场景 1：使用 USB 和 UART ..................................................................................... 9 2.2 场景 2：只使用 USB ............................................................................................... 12 2.3 场景 3：使用 WAKEUP_IN、WAKEUP_OUT、USB 和 UART ........................... 13 2.4 场景 4：使用 WAKEUP_IN、WAKEUP_OUT 和 USB ......................................... 14 2.5 场景 5：使用 WAKEUP_IN、WAKEUP_OUT 和 UART ....................................... 14 版权所有,未经中兴物联许可不得扩散 4

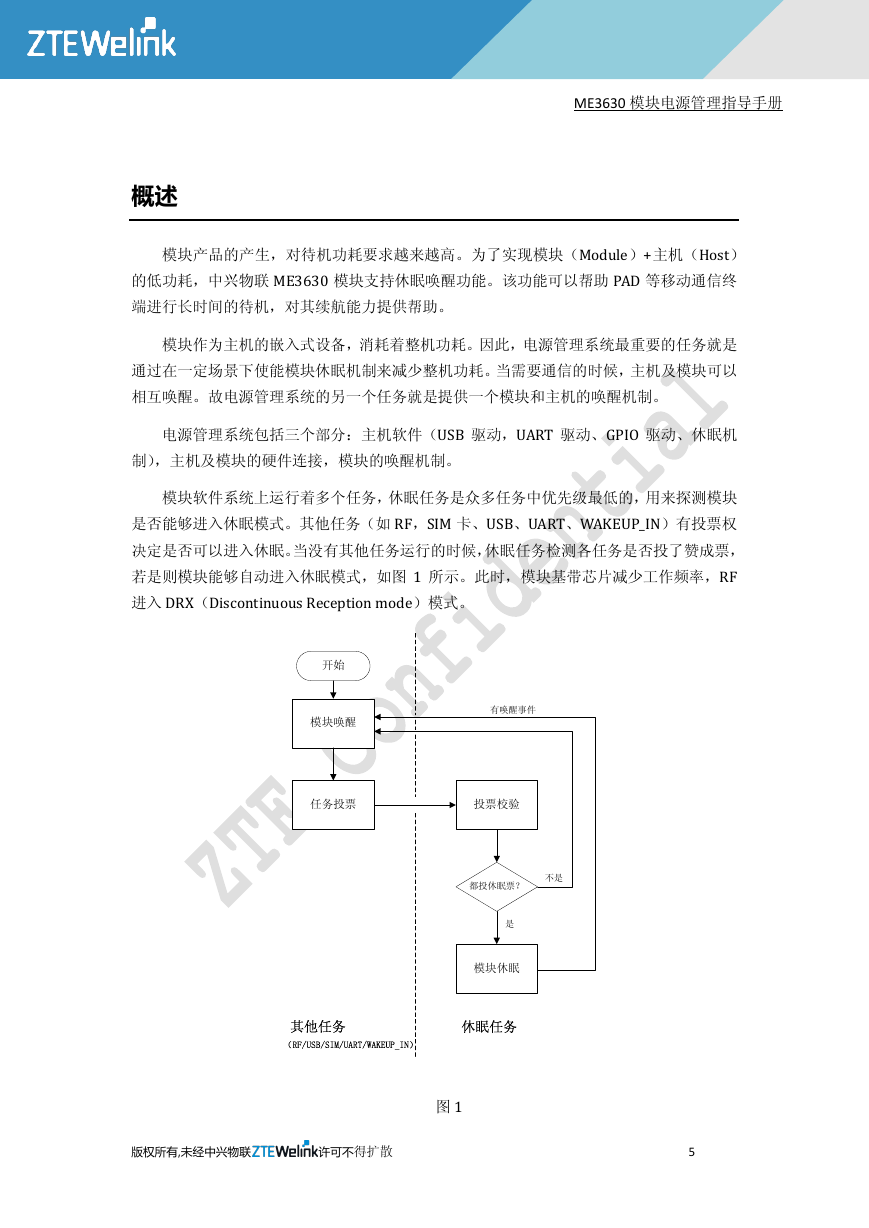

概述 ME3630 模块电源管理指导手册模块产品的产生，对待机功耗要求越来越高。为了实现模块（Module）+主机（Host）的低功耗，中兴物联 ME3630 模块支持休眠唤醒功能。该功能可以帮助 PAD 等移动通信终端进行长时间的待机，对其续航能力提供帮助。模块作为主机的嵌入式设备，消耗着整机功耗。因此，电源管理系统最重要的任务就是通过在一定场景下使能模块休眠机制来减少整机功耗。当需要通信的时候，主机及模块可以相互唤醒。故电源管理系统的另一个任务就是提供一个模块和主机的唤醒机制。电源管理系统包括三个部分：主机软件（USB 驱动，UART 驱动、GPIO 驱动、休眠机制），主机及模块的硬件连接，模块的唤醒机制。模块软件系统上运行着多个任务，休眠任务是众多任务中优先级最低的，用来探测模块是否能够进入休眠模式。其他任务（如 RF，SIM 卡、USB、UART、WAKEUP_IN）有投票权决定是否可以进入休眠。当没有其他任务运行的时候，休眠任务检测各任务是否投了赞成票，若是则模块能够自动进入休眠模式，如图 1 所示。此时，模块基带芯片减少工作频率，RF 进入 DRX（Discontinuous Reception mode）模式。图 1 版权所有,未经中兴物联许可不得扩散 5 模块唤醒开始投票校验都投休眠票？模块休眠任务投票其他任务（RF/USB/SIM/UART/WAKEUP_IN）休眠任务有唤醒事件是不是

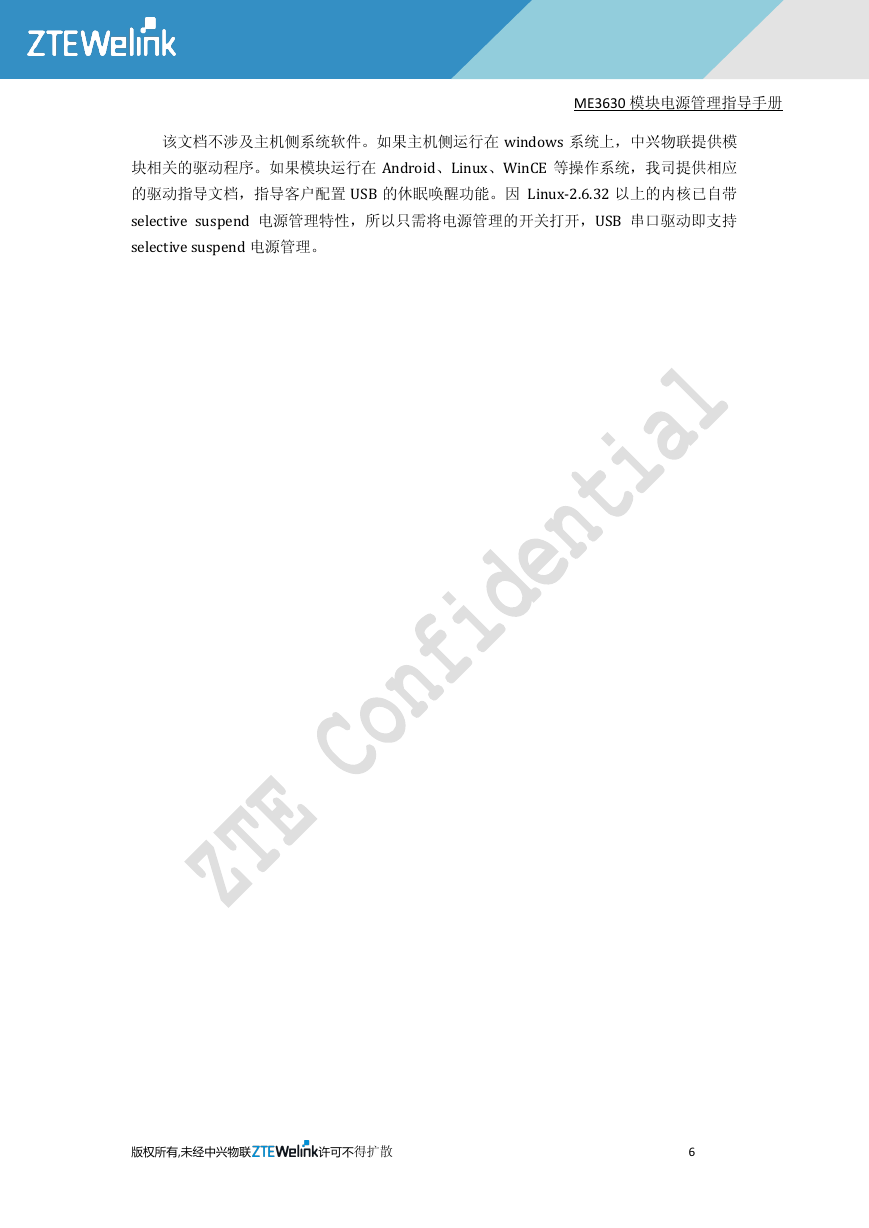

ME3630 模块电源管理指导手册该文档不涉及主机侧系统软件。如果主机侧运行在 windows 系统上，中兴物联提供模块相关的驱动程序。如果模块运行在 Android、Linux、WinCE 等操作系统，我司提供相应的驱动指导文档，指导客户配置 USB 的休眠唤醒功能。因 Linux-2.6.32 以上的内核已自带 selective suspend 电源管理特性，所以只需将电源管理的开关打开，USB 串口驱动即支持 selective suspend 电源管理。版权所有,未经中兴物联许可不得扩散 6

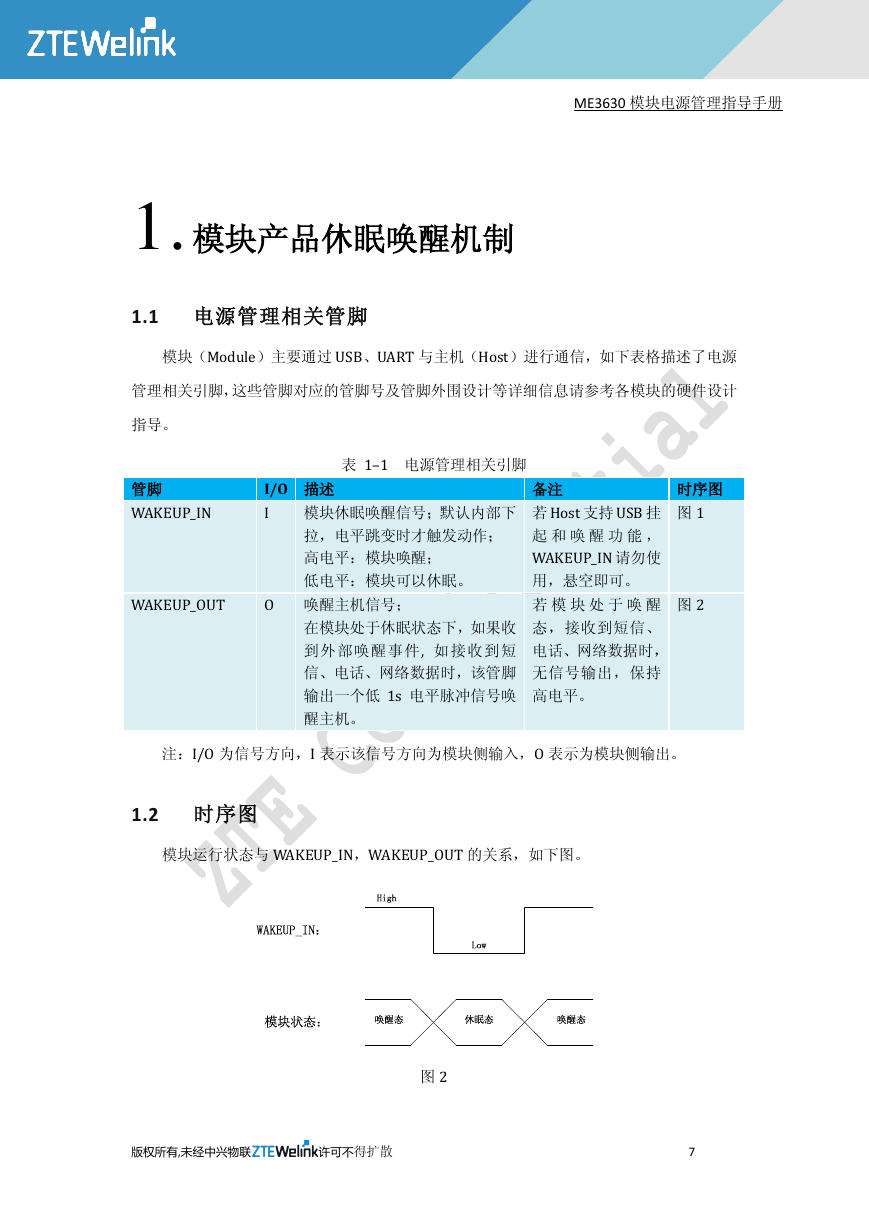

ME3630 模块电源管理指导手册 1. 模块产品休眠唤醒机制 1.1 电源管理相关管脚模块（Module）主要通过 USB、UART 与主机（Host）进行通信，如下表格描述了电源管理相关引脚，这些管脚对应的管脚号及管脚外围设计等详细信息请参考各模块的硬件设计指导。管脚 I/O 描述表 1–1 电源管理相关引脚 WAKEUP_IN I 模块休眠唤醒信号；默认内部下拉，电平跳变时才触发动作；高电平：模块唤醒；低电平：模块可以休眠。 WAKEUP_OUT O 唤醒主机信号；在模块处于休眠状态下，如果收到外部唤醒事件 , 如接收到短信、电话、网络数据时，该管脚输出一个低 1s 电平脉冲信号唤醒主机。时序图图 1 图 2 备注若 Host 支持 USB 挂起和唤醒功能， WAKEUP_IN 请勿使用，悬空即可。若模块处于唤醒态，接收到短信、电话、网络数据时，无信号输出，保持高电平。注：I/O 为信号方向，I 表示该信号方向为模块侧输入，O 表示为模块侧输出。 1.2 时序图模块运行状态与 WAKEUP_IN，WAKEUP_OUT 的关系，如下图。图 2 版权所有,未经中兴物联许可不得扩散 7 WAKEUP_IN：HighLow模块状态：唤醒态休眠态唤醒态

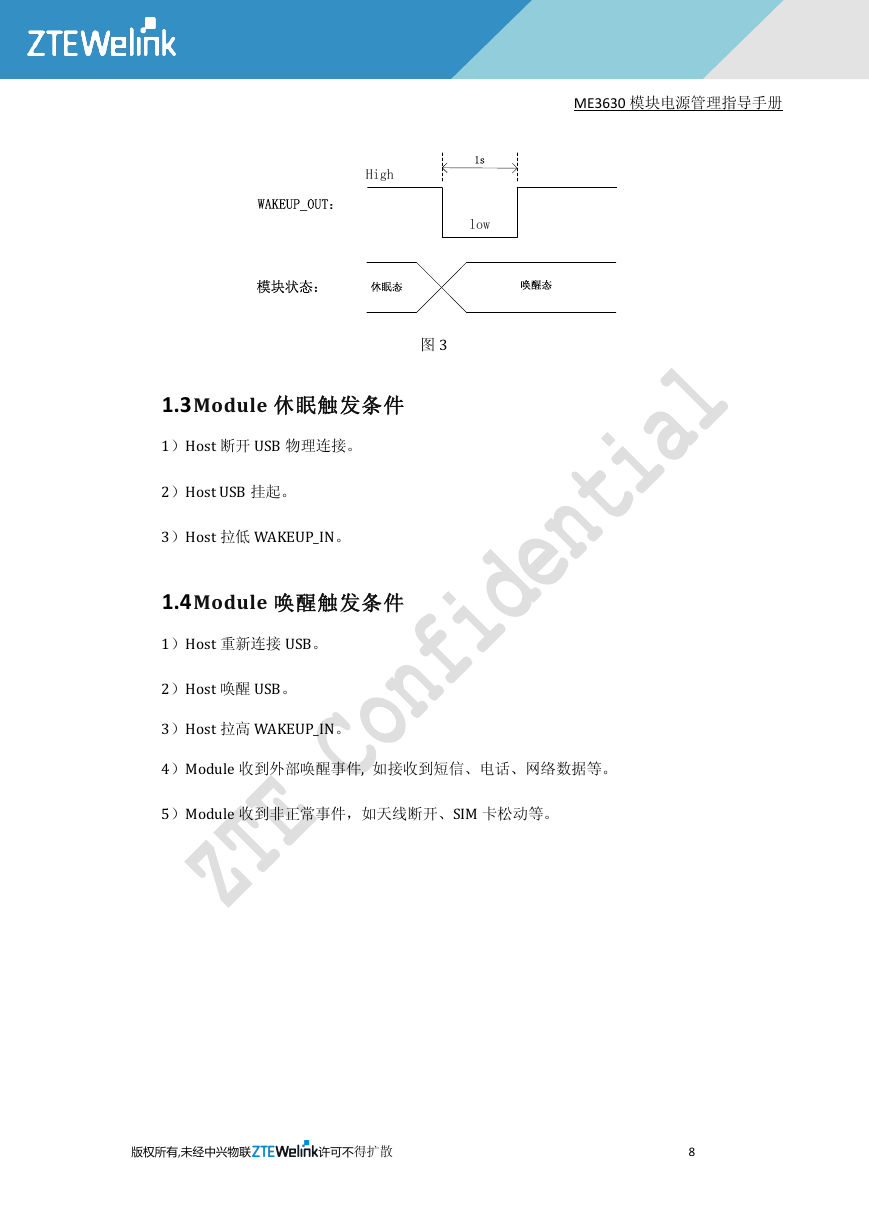

ME3630 模块电源管理指导手册图 3 1.3 Module 休眠触发条件 1）Host 断开 USB 物理连接。 2）Host USB 挂起。 3）Host 拉低 WAKEUP_IN。 1.4 Module 唤醒触发条件 1）Host 重新连接 USB。 2）Host 唤醒 USB。 3）Host 拉高 WAKEUP_IN。 4）Module 收到外部唤醒事件, 如接收到短信、电话、网络数据等。 5）Module 收到非正常事件，如天线断开、SIM 卡松动等。版权所有,未经中兴物联许可不得扩散 8 模块状态：唤醒态休眠态lowHighWAKEUP_OUT：1s
