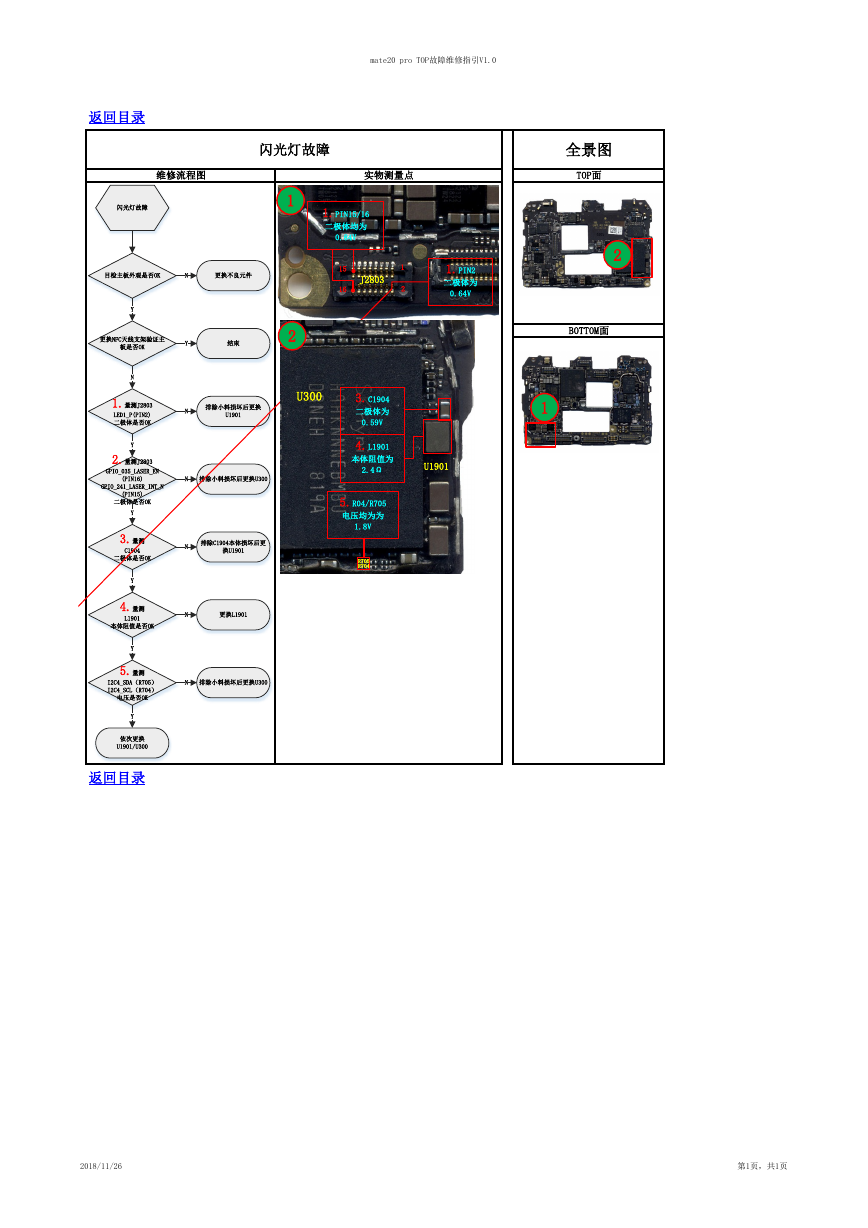

mate20 pro TOP故障维修指引V1.0 返回目录 闪光灯故障 闪光灯故障 维修流程图 实物测量点 1 1.PIN15/16 二极体均为 0.84V 目检主板外观是否OK N 更换不良元件 15 16 J2803 1 2 1.PIN2 二极体为 0.64V 全景图 TOP面 2 BOTTOM面 1 U1901 3.C1904 二极体为 0.59V 4.L1901 本体阻值为 2.4Ω 5.R04/R705 电压均为为 1.8V R705 R704 Y 更换NFC天线支架验证主 板是否OK N 1.量测J2803 LED1_P(PIN2) 二极体是否OK Y 2.量测J2803 GPIO_035_LASER_EN Y N 结束 2 排除小料损坏后更换 U1901 U300 (PIN16) N 排除小料损坏后更换U300 GPIO_241_LASER_INT_N N N 排除C1904本体损坏后更 换U1901 更换L1901 N 排除小料损坏后更换U300 (PIN15) 二极体是否OK Y 3.量测 C1904 二极体是否OK Y 4.量测 L1901 本体阻值是否OK Y 5.量测 I2C4_SDA（R705） I2C4_SCL（R704） 电压是否OK Y 依次更换 U1901/U300 返回目录 2018/11/26 第1页，共1页
