    1 说明
    1.1 HDS VSP存储简介
    1.2 HDS VSP物理特性
    2 物理结构
    2.1 控制单元部分
    2.2 磁盘扩展框
    2.3 前面板和操作开关
    3 VSP日常巡检硬件检查
    4 使用网页进行日常巡检
    5 使用远程桌面登录到VSP的控制台svp
    6 日常巡检操作内容
    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 HDS VSP 日常维护手册 日立数据系统（中国）有限公司 广州分公司 二〇一二年七月 1

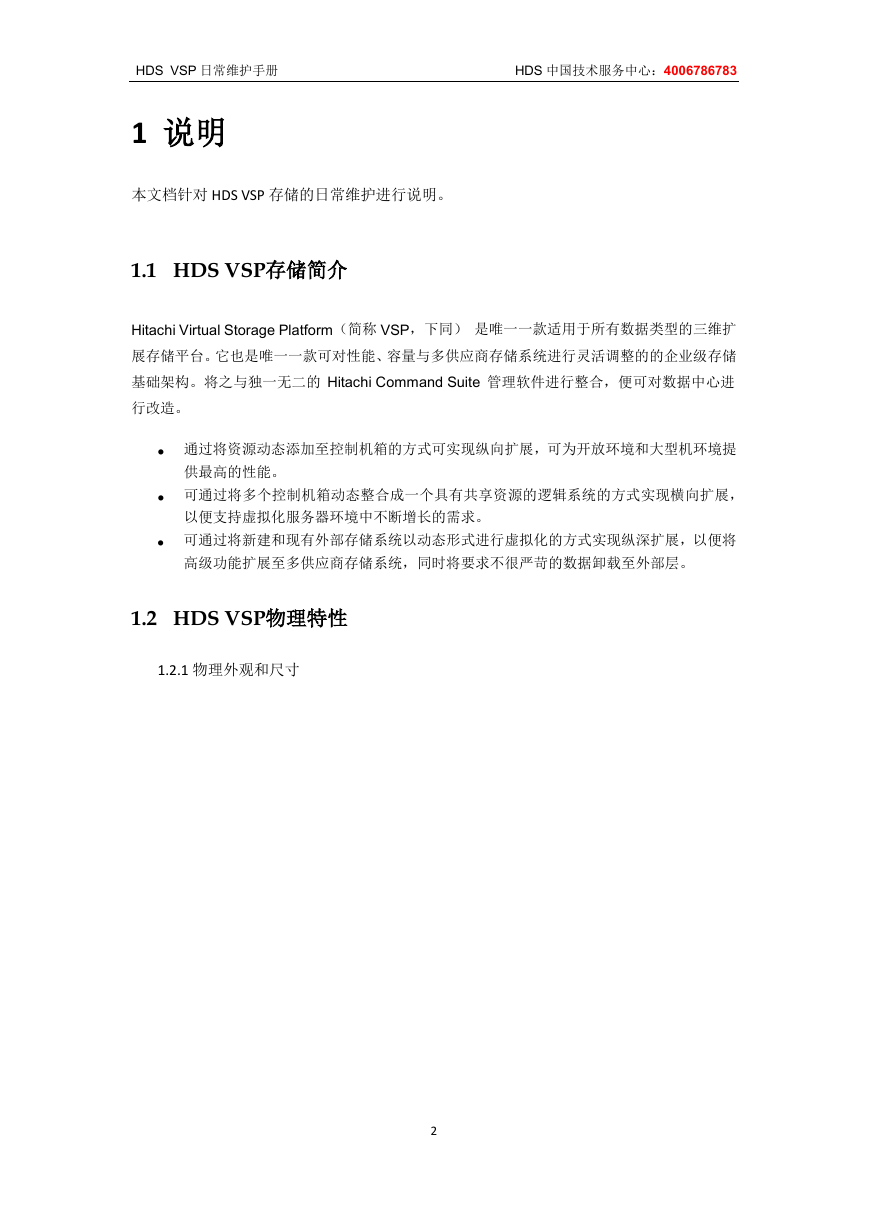

    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 1 说明 本文档针对 HDS VSP 存储的日常维护进行说明。 1.1 HDS VSP存储简介 Hitachi Virtual Storage Platform（简称 VSP，下同） 是唯一一款适用于所有数据类型的三维扩 展存储平台。它也是唯一一款可对性能、容量与多供应商存储系统进行灵活调整的的企业级存储 基础架构。将之与独一无二的 Hitachi Command Suite 管理软件进行整合，便可对数据中心进 行改造。 • 通过将资源动态添加至控制机箱的方式可实现纵向扩展，可为开放环境和大型机环境提 供最高的性能。 • 可通过将多个控制机箱动态整合成一个具有共享资源的逻辑系统的方式实现横向扩展， 以便支持虚拟化服务器环境中不断增长的需求。 • 可通过将新建和现有外部存储系统以动态形式进行虚拟化的方式实现纵深扩展，以便将 高级功能扩展至多供应商存储系统，同时将要求不很严苛的数据卸载至外部层。 1.2 HDS VSP物理特性 1.2.1 物理外观和尺寸 2
    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 尺寸 宽（英寸/毫米） 深（英寸/毫米） 高（英寸/毫米） 系统重量 最小（磅/公斤） 最大（磅/公斤） 机柜重量 （磅/公斤） 单机柜 单控制器配置 24.0 / 610 71.3 / 1810 43.3 / 1100 43.3 / 1100 73.1 / 2005 73.1 / 2005 767 / 346（无盘） 3610 / 1628 4592 / 2071 862 / 389 包含在系统中 292.6 / 133 双控制器配置 142.1 / 3610 43.3 / 1100 73.1 / 2005 7503 / 3384 9784 / 4413 备注 1.2.2 产品特征 3
    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 4

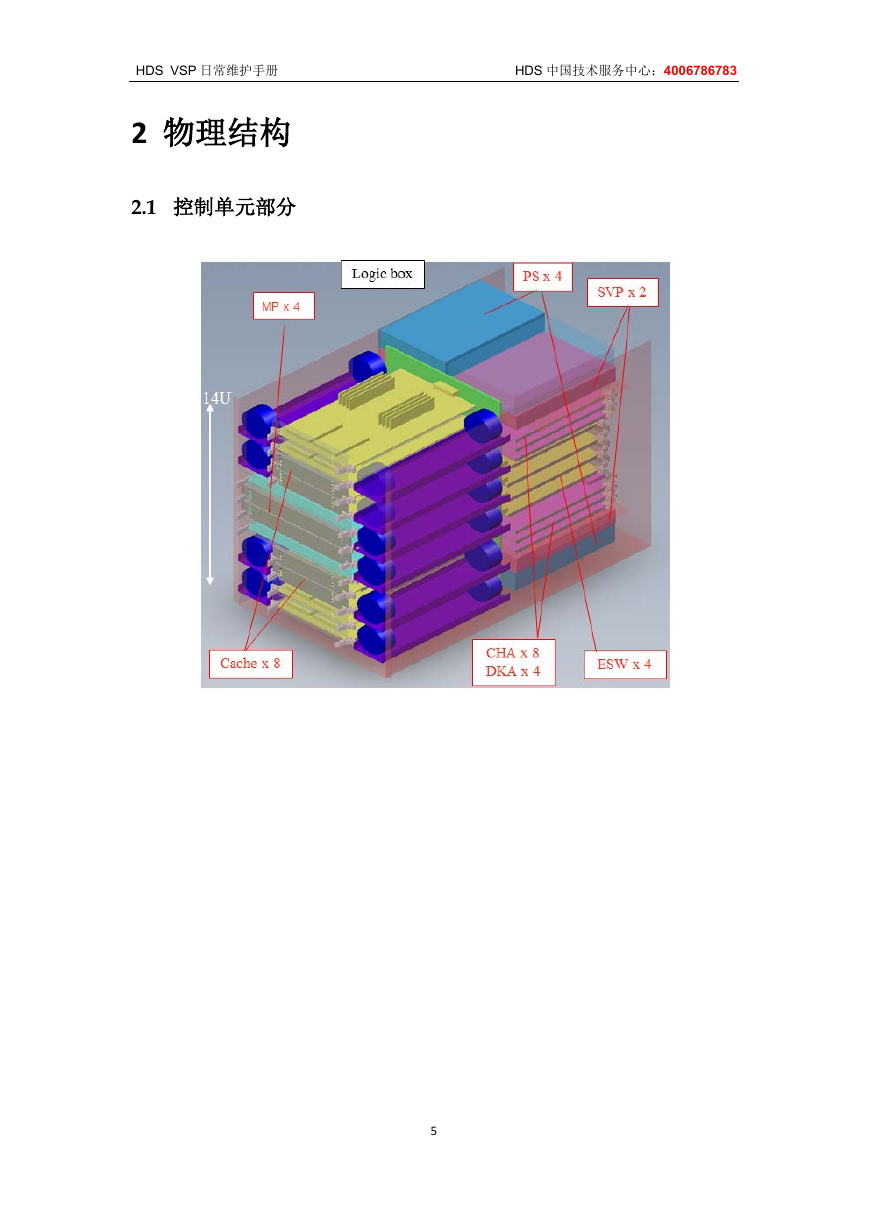

    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 2 物理结构 2.1 控制单元部分 5

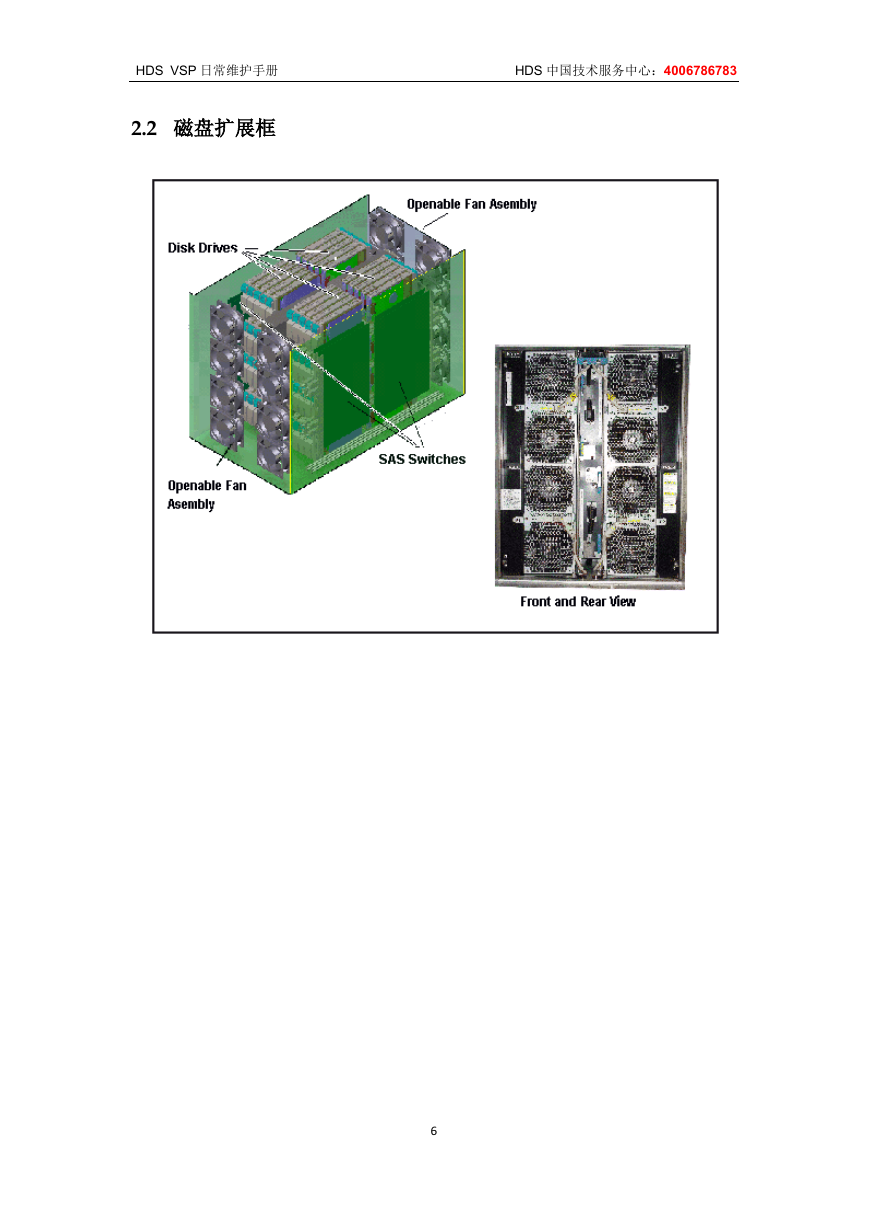

    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 2.2 磁盘扩展框 6

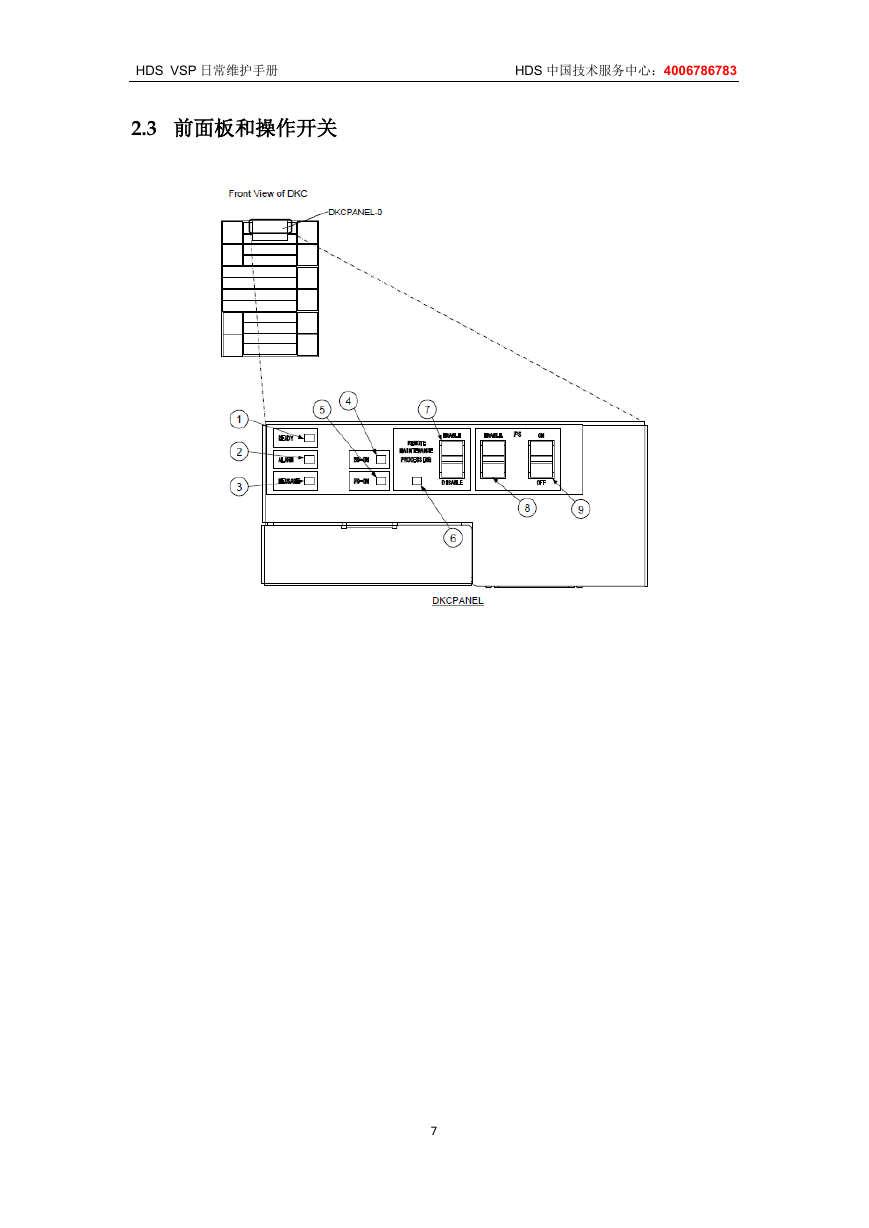

    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 2.3 前面板和操作开关 7

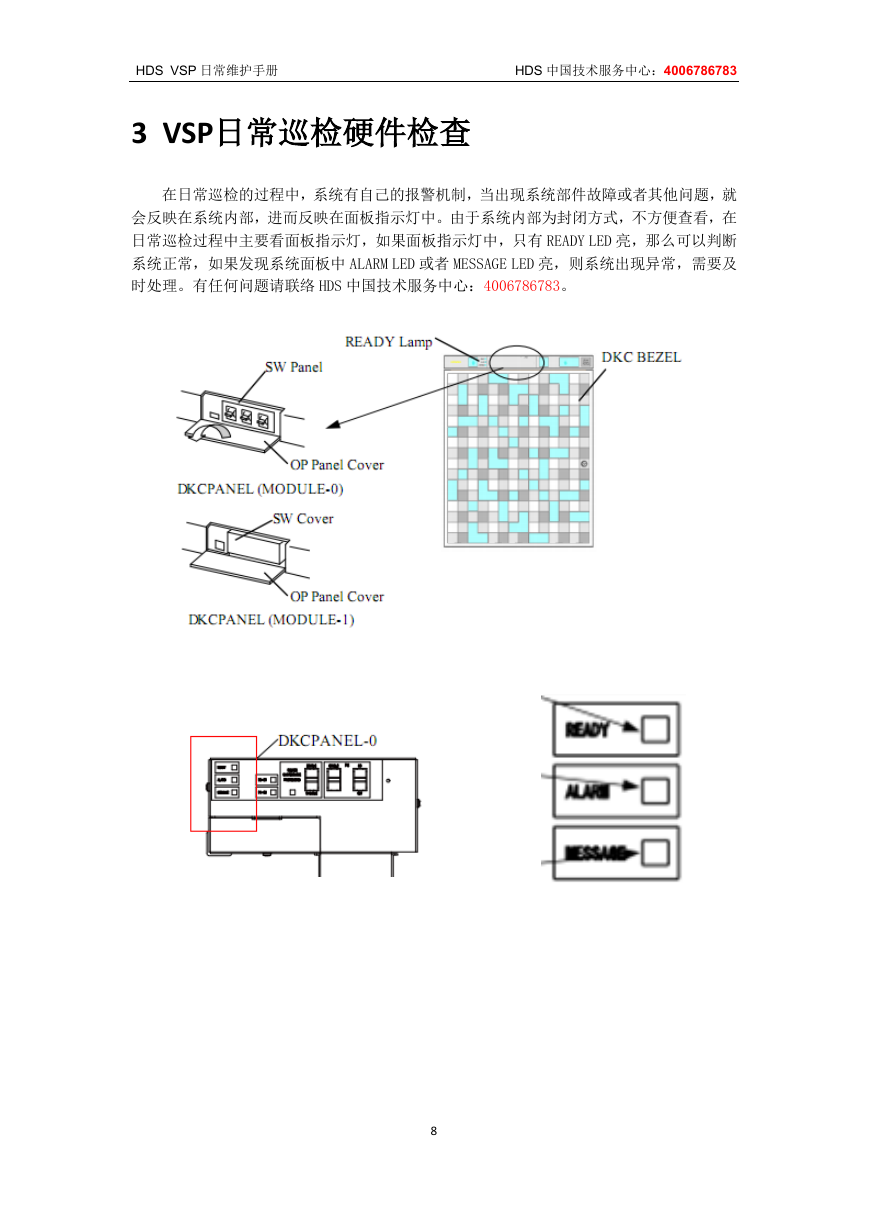

    HDS VSP 日常维护手册 HDS 中国技术服务中心：4006786783 3 VSP日常巡检硬件检查 在日常巡检的过程中，系统有自己的报警机制，当出现系统部件故障或者其他问题，就 会反映在系统内部，进而反映在面板指示灯中。由于系统内部为封闭方式，不方便查看，在 日常巡检过程中主要看面板指示灯，如果面板指示灯中，只有 READY LED 亮，那么可以判断 系统正常，如果发现系统面板中 ALARM LED 或者 MESSAGE LED 亮，则系统出现异常，需要及 时处理。有任何问题请联络 HDS 中国技术服务中心：4006786783。 8
