    一、设备报错指示灯
    二、通过IMM管理端口查看报错日志
    三、服务器微码升级
    四、常备硬件信息
    X3850X5 服务器维护手册 一、设备报错指示灯................................................................................................................ 2 二、通过 IMM 管理端口查看报错日志 ..................................................................................2 三、服务器微码升级................................................................................................................ 6 四、常备硬件信息 .................................................................................................................. 10

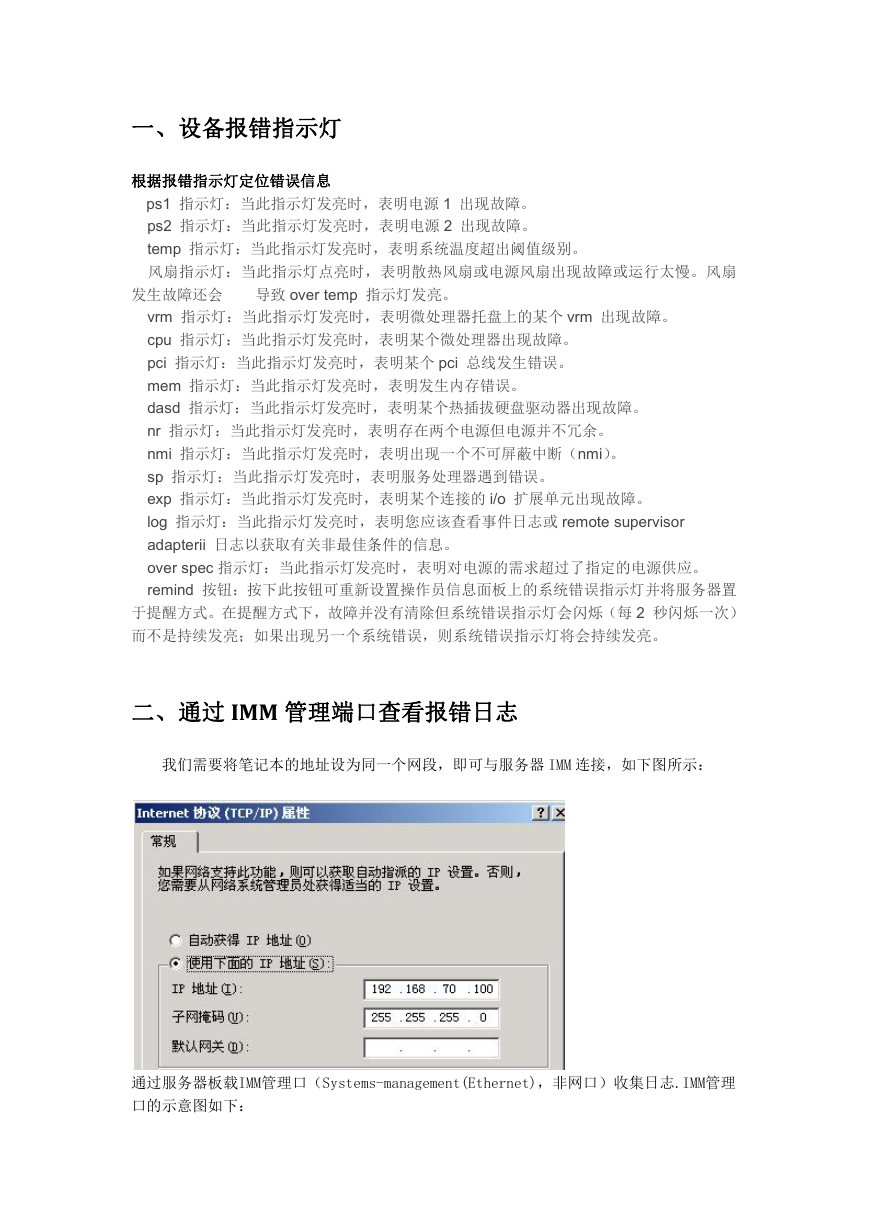

    一、设备报错指示灯 根据报错指示灯定位错误信息 ps1 指示灯：当此指示灯发亮时，表明电源 1 出现故障。 ps2 指示灯：当此指示灯发亮时，表明电源 2 出现故障。 temp 指示灯：当此指示灯发亮时，表明系统温度超出阈值级别。 风扇指示灯：当此指示灯点亮时，表明散热风扇或电源风扇出现故障或运行太慢。风扇 发生故障还会 导致 over temp 指示灯发亮。 vrm 指示灯：当此指示灯发亮时，表明微处理器托盘上的某个 vrm 出现故障。 cpu 指示灯：当此指示灯发亮时，表明某个微处理器出现故障。 pci 指示灯：当此指示灯发亮时，表明某个 pci 总线发生错误。 mem 指示灯：当此指示灯发亮时，表明发生内存错误。 dasd 指示灯：当此指示灯发亮时，表明某个热插拔硬盘驱动器出现故障。 nr 指示灯：当此指示灯发亮时，表明存在两个电源但电源并不冗余。 nmi 指示灯：当此指示灯发亮时，表明出现一个不可屏蔽中断（nmi）。 sp 指示灯：当此指示灯发亮时，表明服务处理器遇到错误。 exp 指示灯：当此指示灯发亮时，表明某个连接的 i/o 扩展单元出现故障。 log 指示灯：当此指示灯发亮时，表明您应该查看事件日志或 remote supervisor adapterii 日志以获取有关非最佳条件的信息。 over spec 指示灯：当此指示灯发亮时，表明对电源的需求超过了指定的电源供应。 remind 按钮：按下此按钮可重新设置操作员信息面板上的系统错误指示灯并将服务器置 于提醒方式。在提醒方式下，故障并没有清除但系统错误指示灯会闪烁（每 2 秒闪烁一次） 而不是持续发亮；如果出现另一个系统错误，则系统错误指示灯将会持续发亮。 二、通过 IMM 管理端口查看报错日志 我们需要将笔记本的地址设为同一个网段，即可与服务器 IMM 连接，如下图所示： 通过服务器板载IMM管理口（Systems-management(Ethernet)，非网口）收集日志.IMM管理 口的示意图如下：

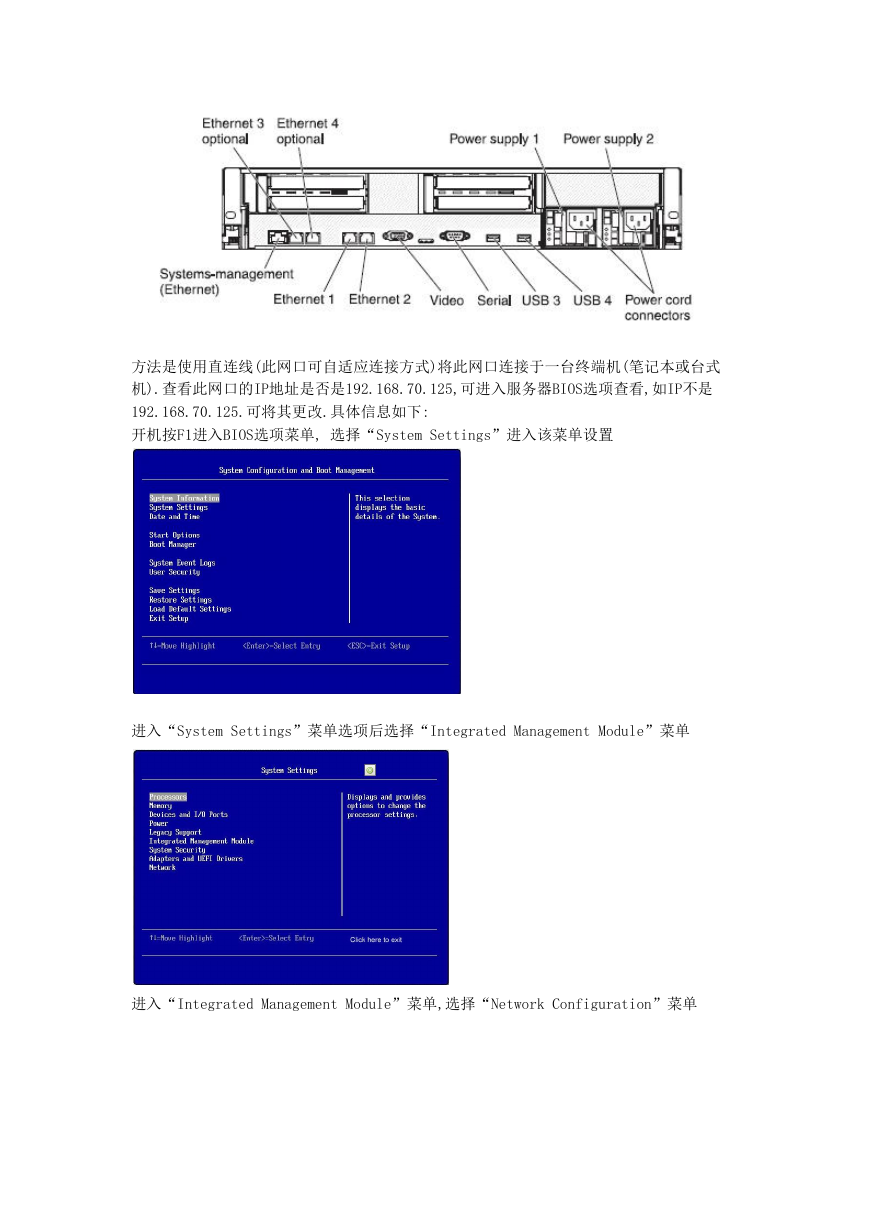

    方法是使用直连线(此网口可自适应连接方式)将此网口连接于一台终端机(笔记本或台式 机).查看此网口的IP地址是否是192.168.70.125,可进入服务器BIOS选项查看,如IP不是 192.168.70.125.可将其更改.具体信息如下: 开机按F1进入BIOS选项菜单, 选择“System Settings”进入该菜单设置 进入“System Settings”菜单选项后选择“Integrated Management Module”菜单 进入“Integrated Management Module”菜单,选择“Network Configuration”菜单

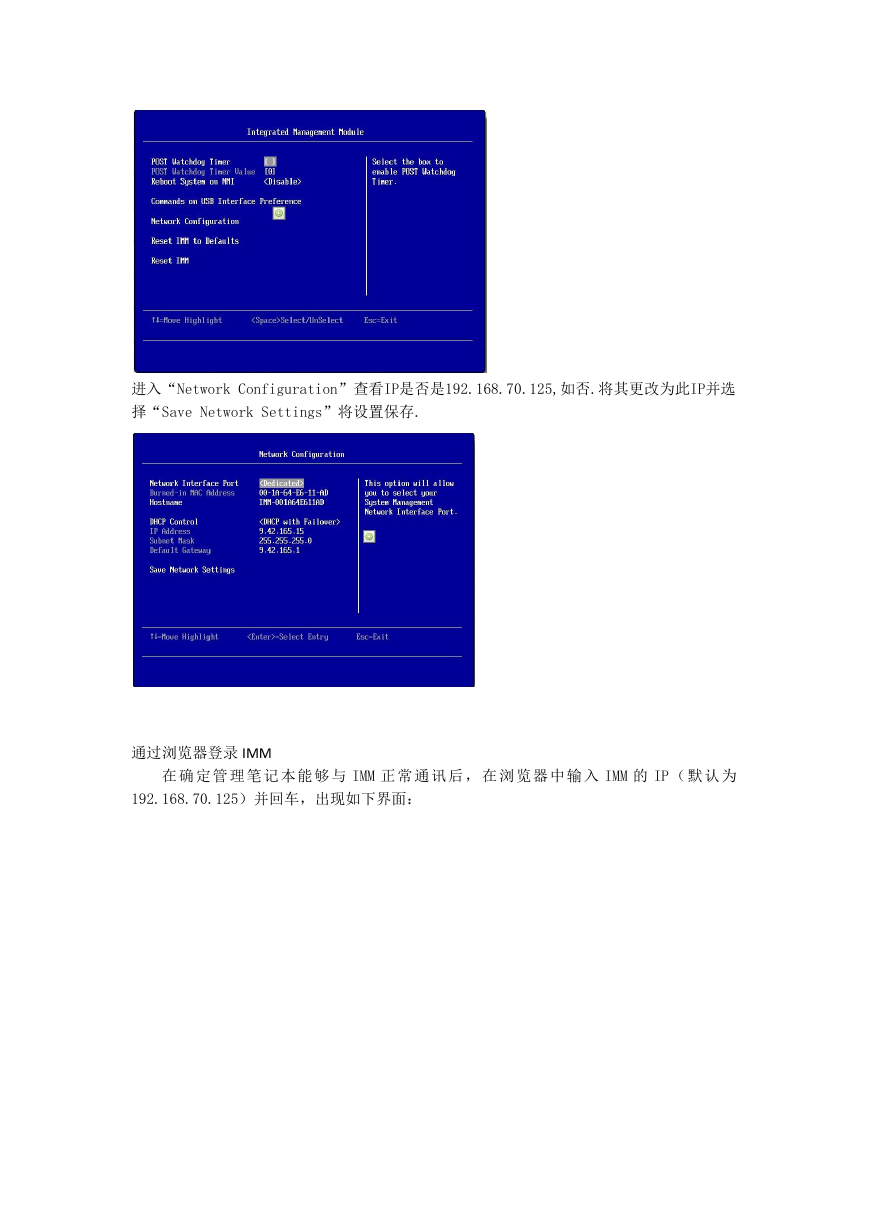

    进入“Network Configuration”查看IP是否是192.168.70.125,如否.将其更改为此IP并选 择“Save Network Settings”将设置保存. 通过浏览器登录 IMM 在 确 定 管 理 笔 记 本 能 够 与 IMM 正 常 通 讯 后 ， 在 浏 览 器 中 输 入 IMM 的 IP（ 默 认 为 192.168.70.125）并回车，出现如下界面：

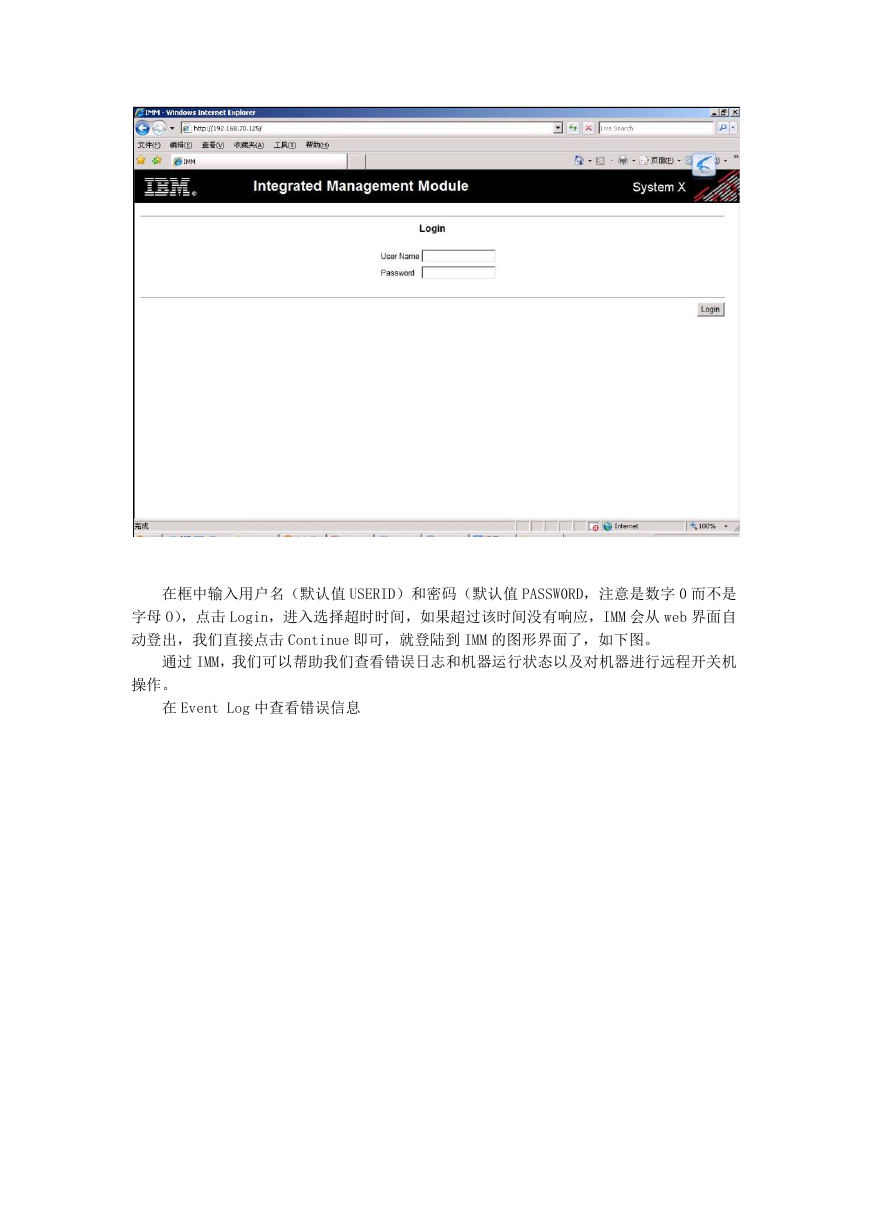

    在框中输入用户名（默认值 USERID）和密码（默认值 PASSW0RD，注意是数字 0 而不是 字母 O），点击 Login，进入选择超时时间，如果超过该时间没有响应，IMM 会从 web 界面自 动登出，我们直接点击 Continue 即可，就登陆到 IMM 的图形界面了，如下图。 通过 IMM，我们可以帮助我们查看错误日志和机器运行状态以及对机器进行远程开关机 操作。 在 Event Log 中查看错误信息

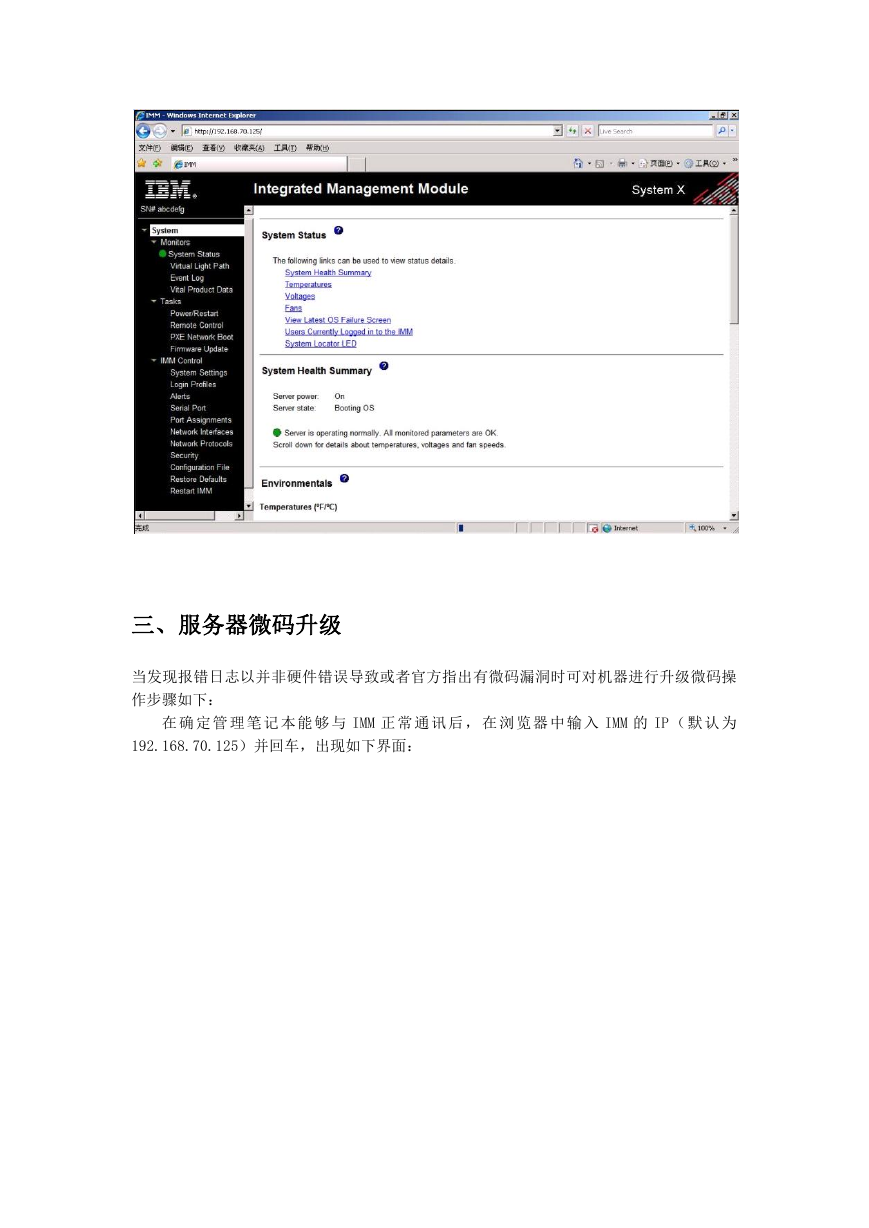

    三、服务器微码升级 当发现报错日志以并非硬件错误导致或者官方指出有微码漏洞时可对机器进行升级微码操 作步骤如下： 在 确 定 管 理 笔 记 本 能 够 与 IMM 正 常 通 讯 后 ， 在 浏 览 器 中 输 入 IMM 的 IP（ 默 认 为 192.168.70.125）并回车，出现如下界面：

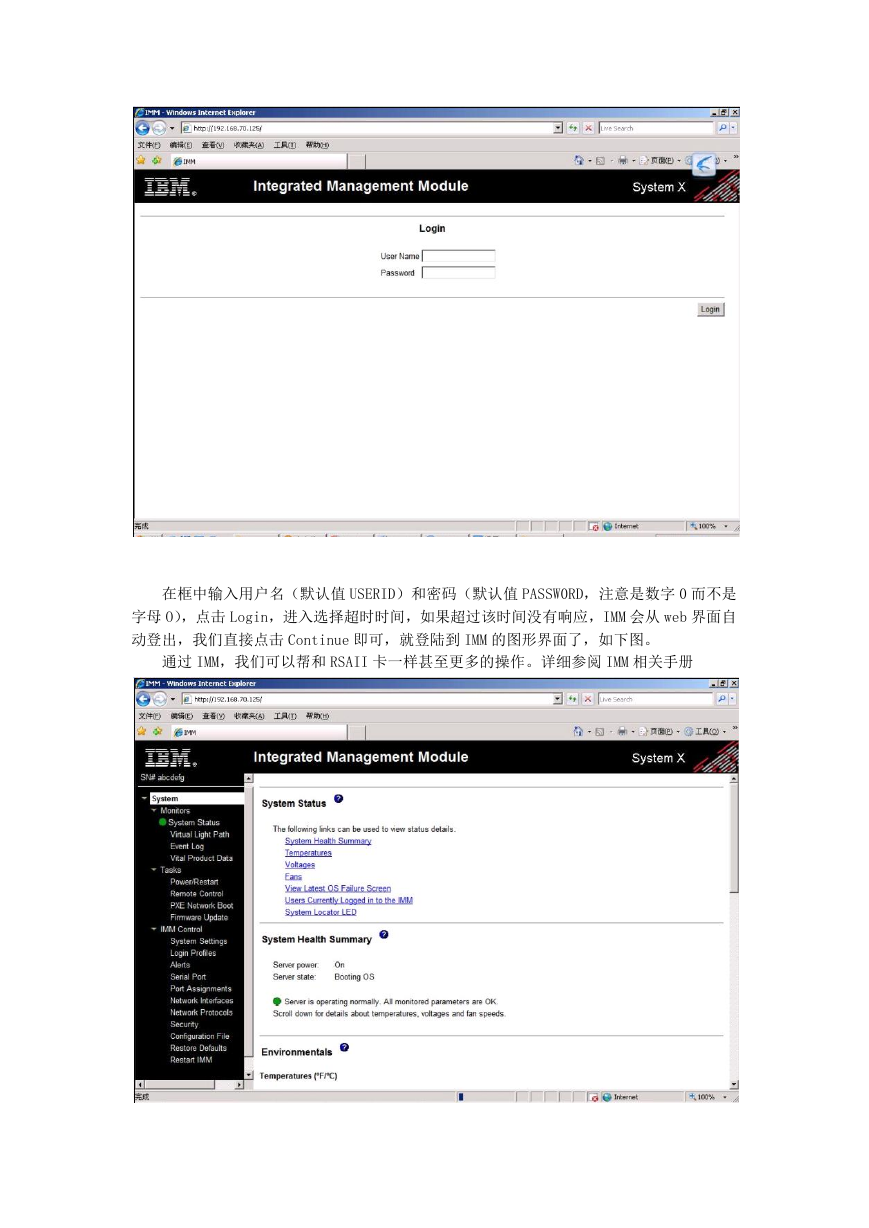

    在框中输入用户名（默认值 USERID）和密码（默认值 PASSW0RD，注意是数字 0 而不是 字母 O），点击 Login，进入选择超时时间，如果超过该时间没有响应，IMM 会从 web 界面自 动登出，我们直接点击 Continue 即可，就登陆到 IMM 的图形界面了，如下图。 通过 IMM，我们可以帮和 RSAII 卡一样甚至更多的操作。详细参阅 IMM 相关手册

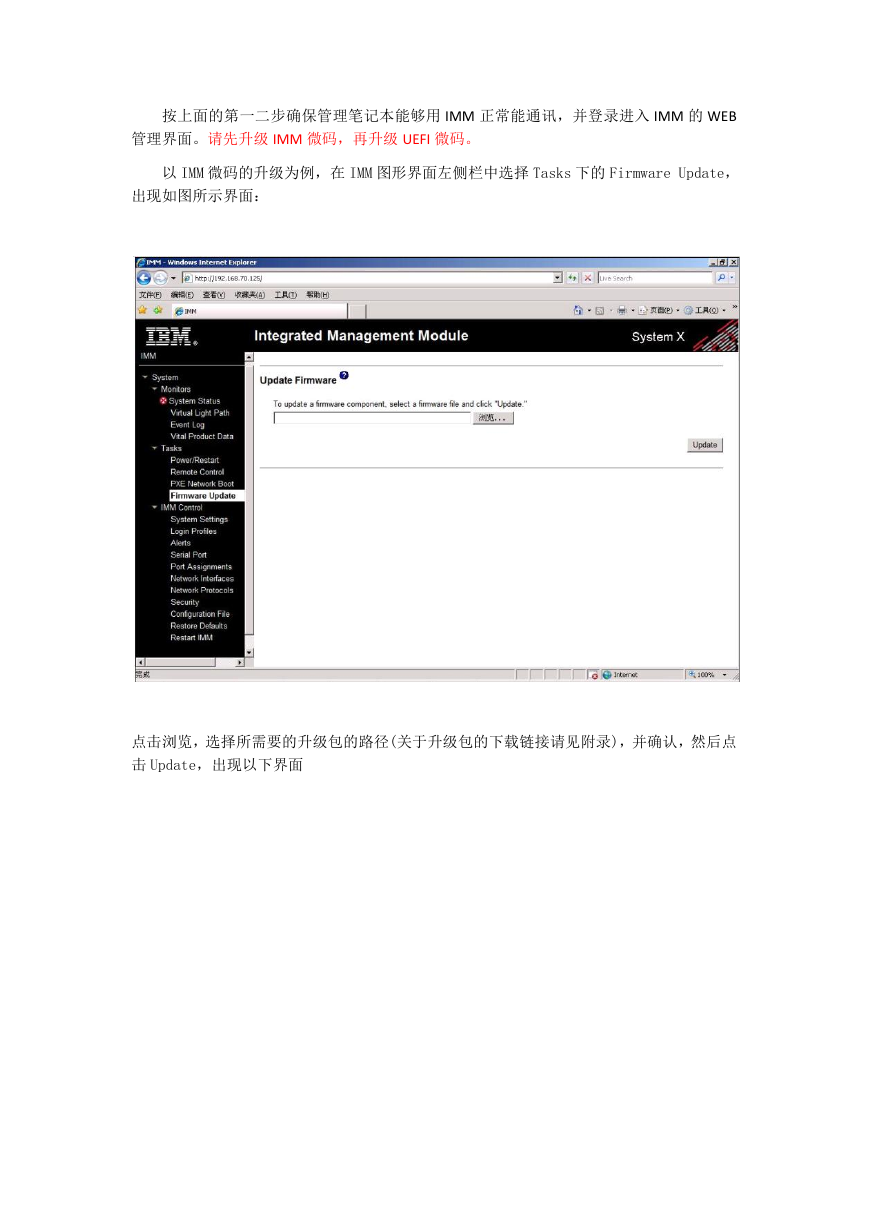

    按上面的第一二步确保管理笔记本能够用 IMM 正常能通讯，并登录进入 IMM 的 WEB 管理界面。请先升级 IMM 微码，再升级 UEFI 微码。 以 IMM 微码的升级为例，在 IMM 图形界面左侧栏中选择 Tasks 下的 Firmware Update， 出现如图所示界面： 点击浏览，选择所需要的升级包的路径(关于升级包的下载链接请见附录)，并确认，然后点 击 Update，出现以下界面
