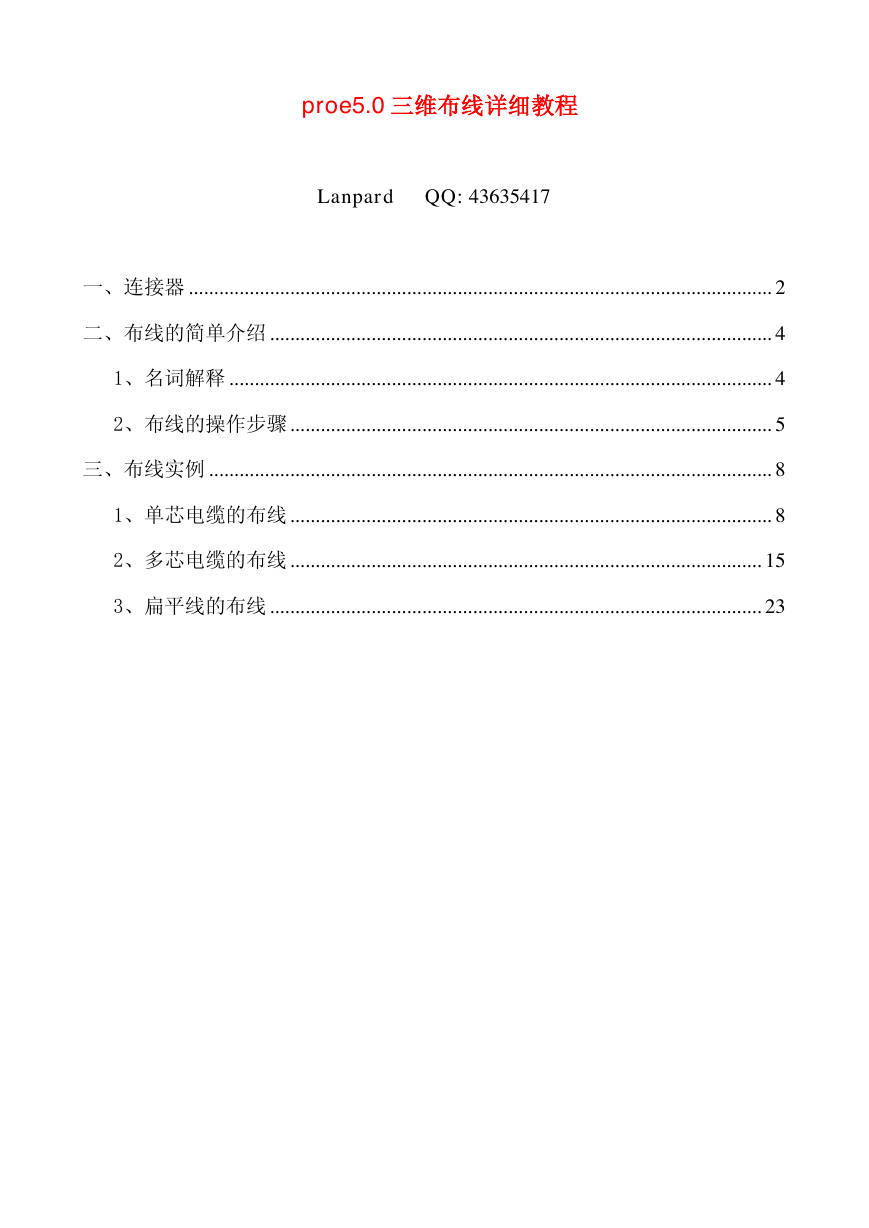

proe5.0 三维布线详细教程 Lanpard QQ: 43635417 一、连接器 ................................................................................................................... 2 二、布线的简单介绍 ................................................................................................... 4 1、名词解释 ........................................................................................................... 4 2、布线的操作步骤 ............................................................................................... 5 三、布线实例 ............................................................................................................... 8 1、单芯电缆的布线 ............................................................................................... 8 2、多芯电缆的布线 ............................................................................................. 15 3、扁平线的布线 ................................................................................................. 23

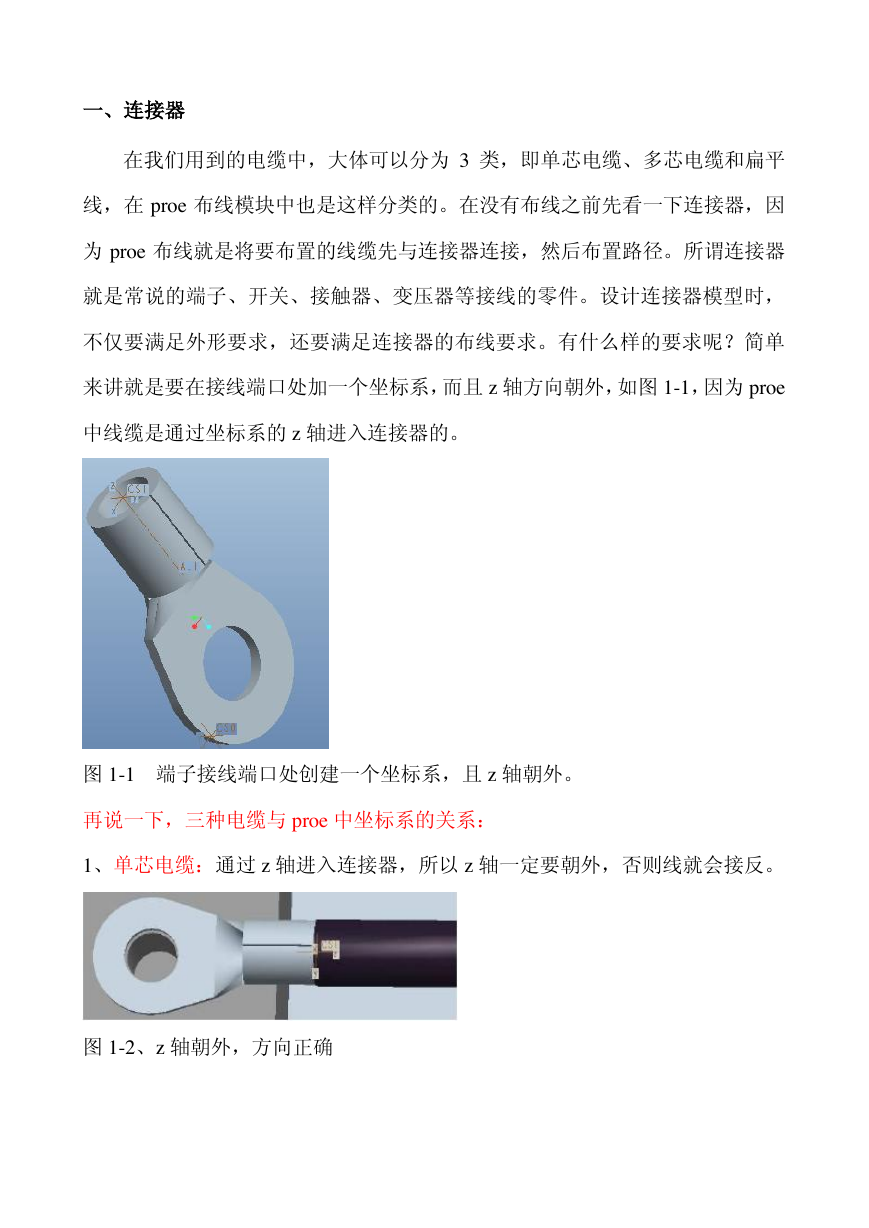

一、连接器在我们用到的电缆中，大体可以分为 3 类，即单芯电缆、多芯电缆和扁平线，在 proe 布线模块中也是这样分类的。在没有布线之前先看一下连接器，因为 proe 布线就是将要布置的线缆先与连接器连接，然后布置路径。所谓连接器就是常说的端子、开关、接触器、变压器等接线的零件。设计连接器模型时，不仅要满足外形要求，还要满足连接器的布线要求。有什么样的要求呢？简单来讲就是要在接线端口处加一个坐标系，而且 z 轴方向朝外，如图 1-1，因为 proe 中线缆是通过坐标系的 z 轴进入连接器的。图 1-1 端子接线端口处创建一个坐标系，且 z 轴朝外。再说一下，三种电缆与 proe 中坐标系的关系： 1、单芯电缆：通过 z 轴进入连接器，所以 z 轴一定要朝外，否则线就会接反。图 1-2、z 轴朝外，方向正确

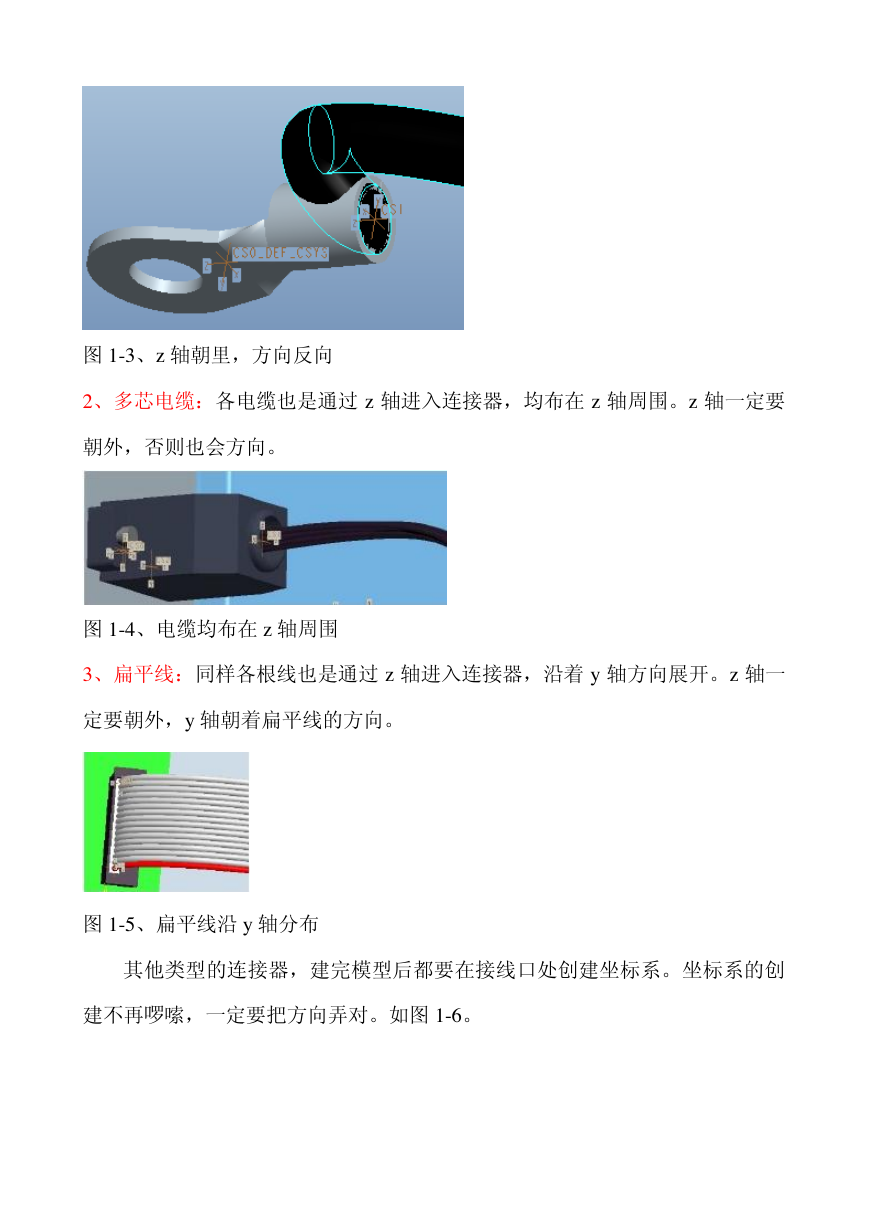

图 1-3、z 轴朝里，方向反向 2、多芯电缆：各电缆也是通过 z 轴进入连接器，均布在 z 轴周围。z 轴一定要朝外，否则也会方向。图 1-4、电缆均布在 z 轴周围 3、扁平线：同样各根线也是通过 z 轴进入连接器，沿着 y 轴方向展开。z 轴一定要朝外，y 轴朝着扁平线的方向。图 1-5、扁平线沿 y 轴分布其他类型的连接器，建完模型后都要在接线口处创建坐标系。坐标系的创建不再啰嗦，一定要把方向弄对。如图 1-6。

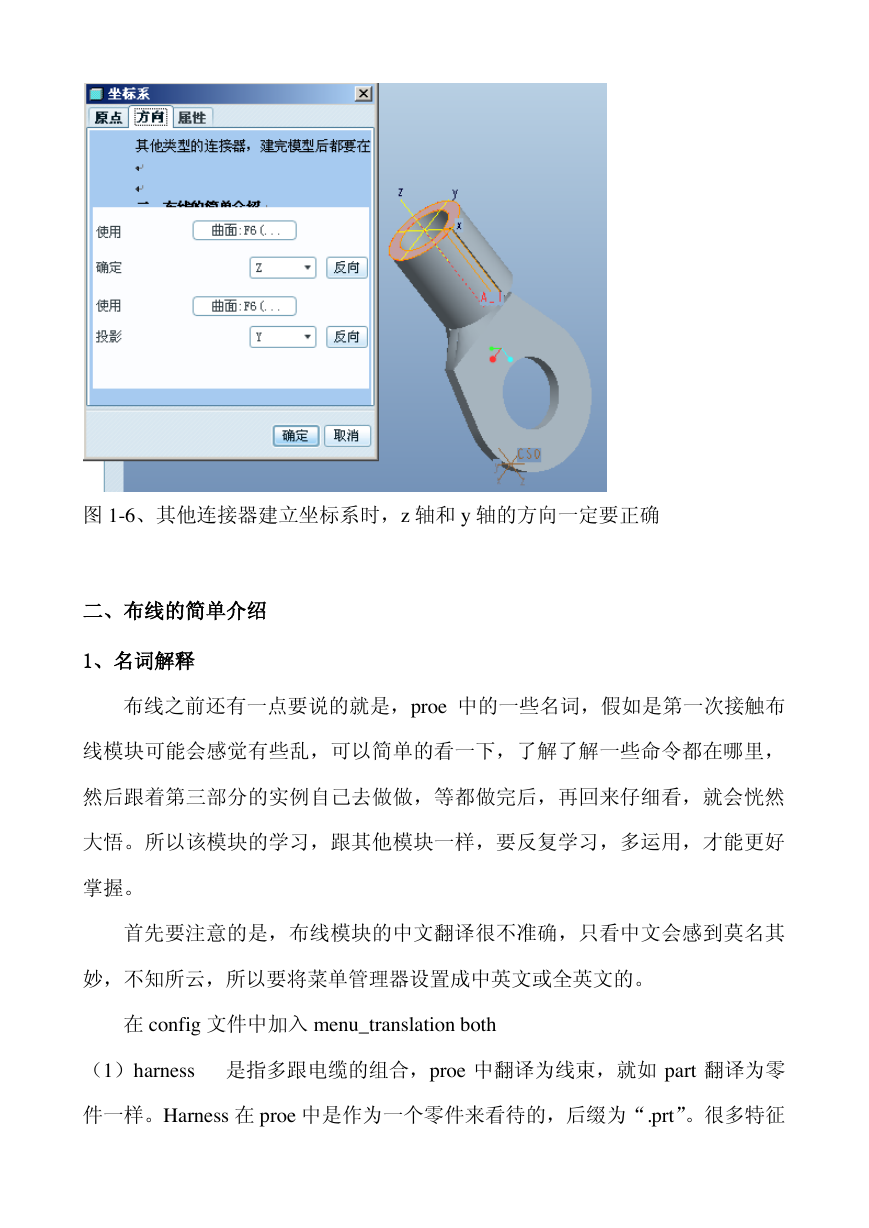

图 1-6、其他连接器建立坐标系时，z 轴和 y 轴的方向一定要正确二、布线的简单介绍 1、名词解释布线之前还有一点要说的就是，proe 中的一些名词，假如是第一次接触布线模块可能会感觉有些乱，可以简单的看一下，了解了解一些命令都在哪里，然后跟着第三部分的实例自己去做做，等都做完后，再回来仔细看，就会恍然大悟。所以该模块的学习，跟其他模块一样，要反复学习，多运用，才能更好掌握。首先要注意的是，布线模块的中文翻译很不准确，只看中文会感到莫名其妙，不知所云，所以要将菜单管理器设置成中英文或全英文的。在 config 文件中加入 menu_translation both （1）harness 是指多跟电缆的组合，proe 中翻译为线束，就如 part 翻译为零件一样。Harness 在 proe 中是作为一个零件来看待的，后缀为“.prt”。很多特征

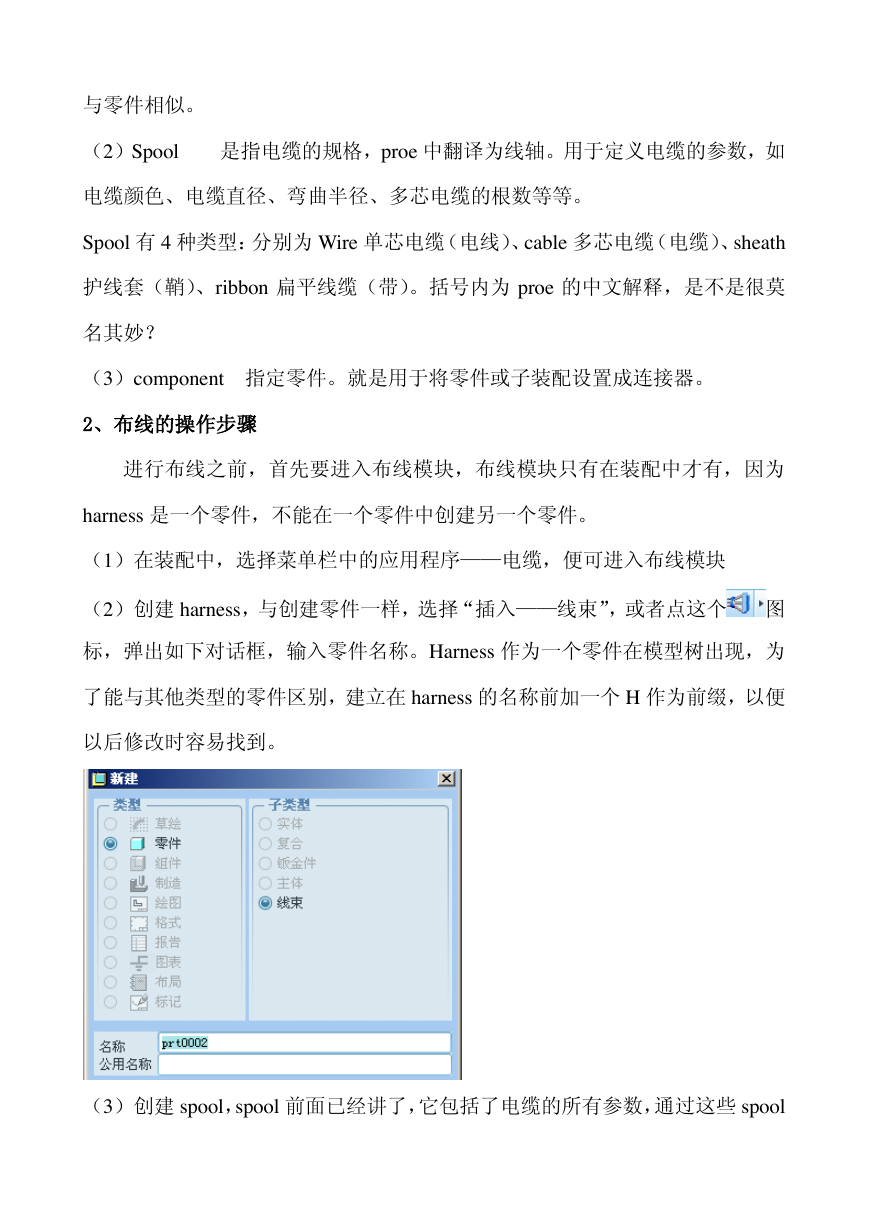

与零件相似。（2）Spool 是指电缆的规格，proe 中翻译为线轴。用于定义电缆的参数，如电缆颜色、电缆直径、弯曲半径、多芯电缆的根数等等。 Spool 有 4 种类型：分别为 Wire 单芯电缆（电线）、cable 多芯电缆（电缆）、sheath 护线套（鞘）、ribbon 扁平线缆（带）。括号内为 proe 的中文解释，是不是很莫名其妙？（3）component 指定零件。就是用于将零件或子装配设置成连接器。 2、布线的操作步骤进行布线之前，首先要进入布线模块，布线模块只有在装配中才有，因为 harness 是一个零件，不能在一个零件中创建另一个零件。（1）在装配中，选择菜单栏中的应用程序——电缆，便可进入布线模块（2）创建 harness，与创建零件一样，选择“插入——线束”，或者点这个图标，弹出如下对话框，输入零件名称。Harness 作为一个零件在模型树出现，为了能与其他类型的零件区别，建立在 harness 的名称前加一个 H 作为前缀，以便以后修改时容易找到。（3）创建 spool，spool 前面已经讲了，它包括了电缆的所有参数，通过这些 spool

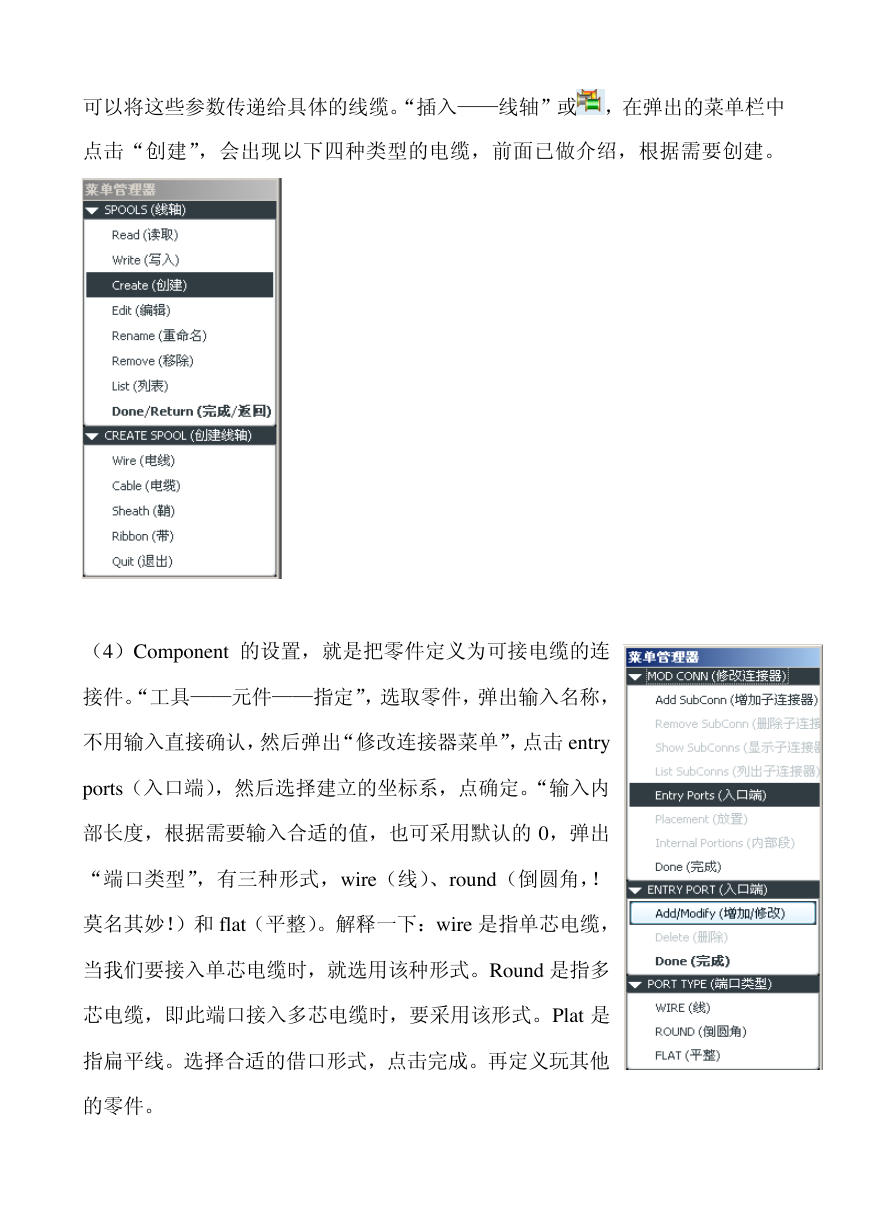

可以将这些参数传递给具体的线缆。“插入——线轴”或，在弹出的菜单栏中点击“创建”，会出现以下四种类型的电缆，前面已做介绍，根据需要创建。（4）Component 的设置，就是把零件定义为可接电缆的连接件。“工具——元件——指定”，选取零件，弹出输入名称，不用输入直接确认，然后弹出“修改连接器菜单”，点击 entry ports（入口端），然后选择建立的坐标系，点确定。“输入内部长度，根据需要输入合适的值，也可采用默认的 0，弹出 “端口类型”，有三种形式，wire（线）、round（倒圆角，！莫名其妙！）和 flat（平整）。解释一下：wire 是指单芯电缆，当我们要接入单芯电缆时，就选用该种形式。Round 是指多芯电缆，即此端口接入多芯电缆时，要采用该形式。Plat 是指扁平线。选择合适的借口形式，点击完成。再定义玩其他的零件。

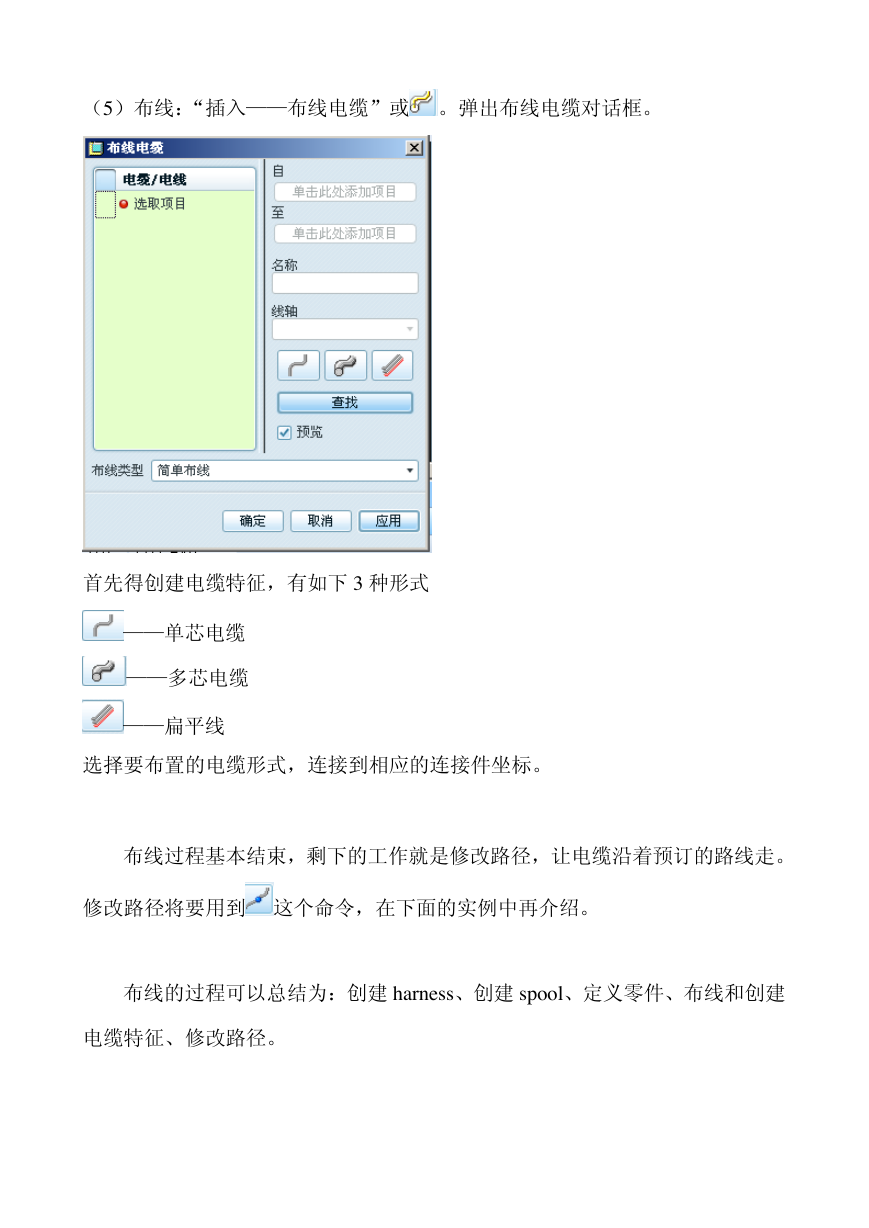

（5）布线：“插入——布线电缆”或。弹出布线电缆对话框。首先得创建电缆特征，有如下 3 种形式 ——单芯电缆 ——多芯电缆 ——扁平线选择要布置的电缆形式，连接到相应的连接件坐标。布线过程基本结束，剩下的工作就是修改路径，让电缆沿着预订的路线走。修改路径将要用到这个命令，在下面的实例中再介绍。布线的过程可以总结为：创建 harness、创建 spool、定义零件、布线和创建电缆特征、修改路径。

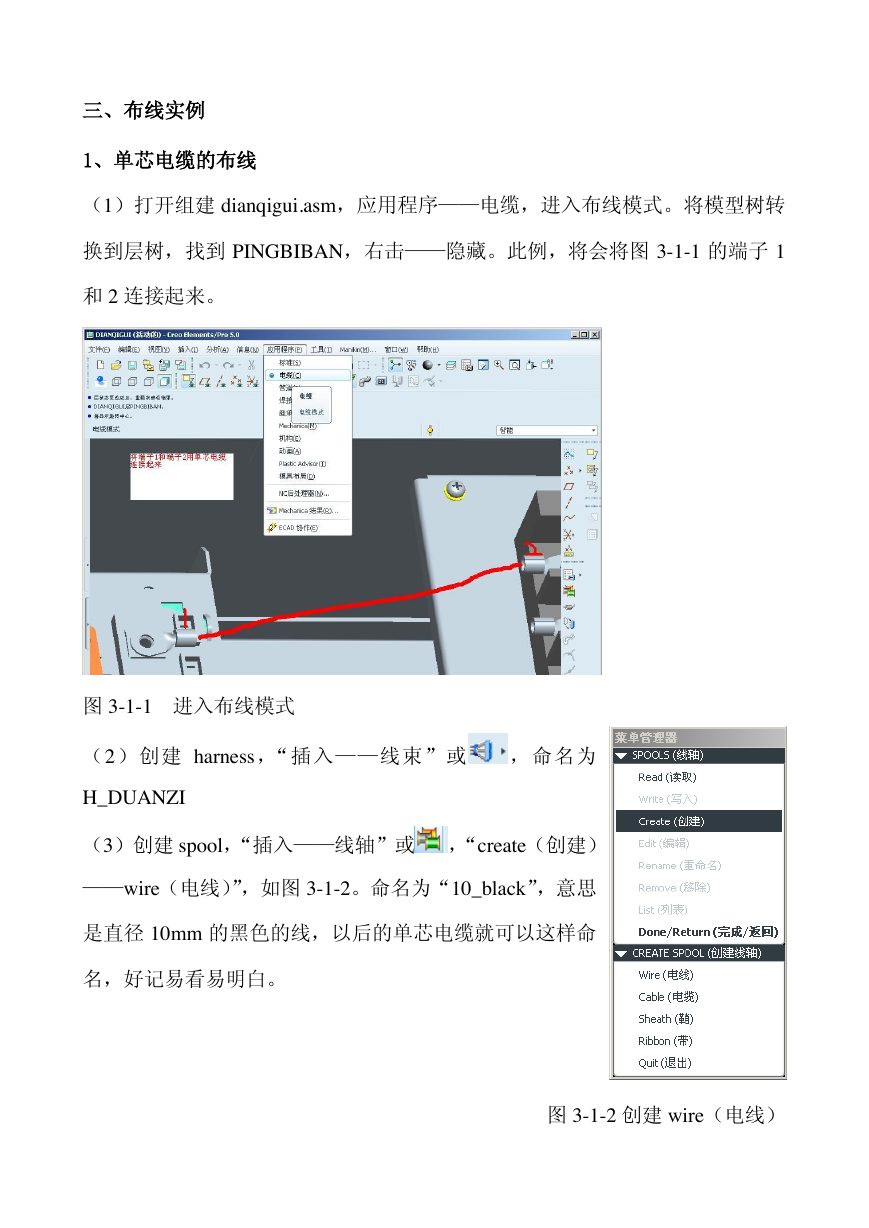

三、布线实例 1、单芯电缆的布线（1）打开组建 dianqigui.asm，应用程序——电缆，进入布线模式。将模型树转换到层树，找到 PINGBIBAN，右击——隐藏。此例，将会将图 3-1-1 的端子 1 和 2 连接起来。图 3-1-1 进入布线模式（2）创建 harness，“插入——线束”或，命名为 H_DUANZI （3）创建 spool，“插入——线轴”或，“create（创建） ——wire（电线）”，如图 3-1-2。命名为“10_black”，意思是直径 10mm 的黑色的线，以后的单芯电缆就可以这样命名，好记易看易明白。图 3-1-2 创建 wire（电线）
