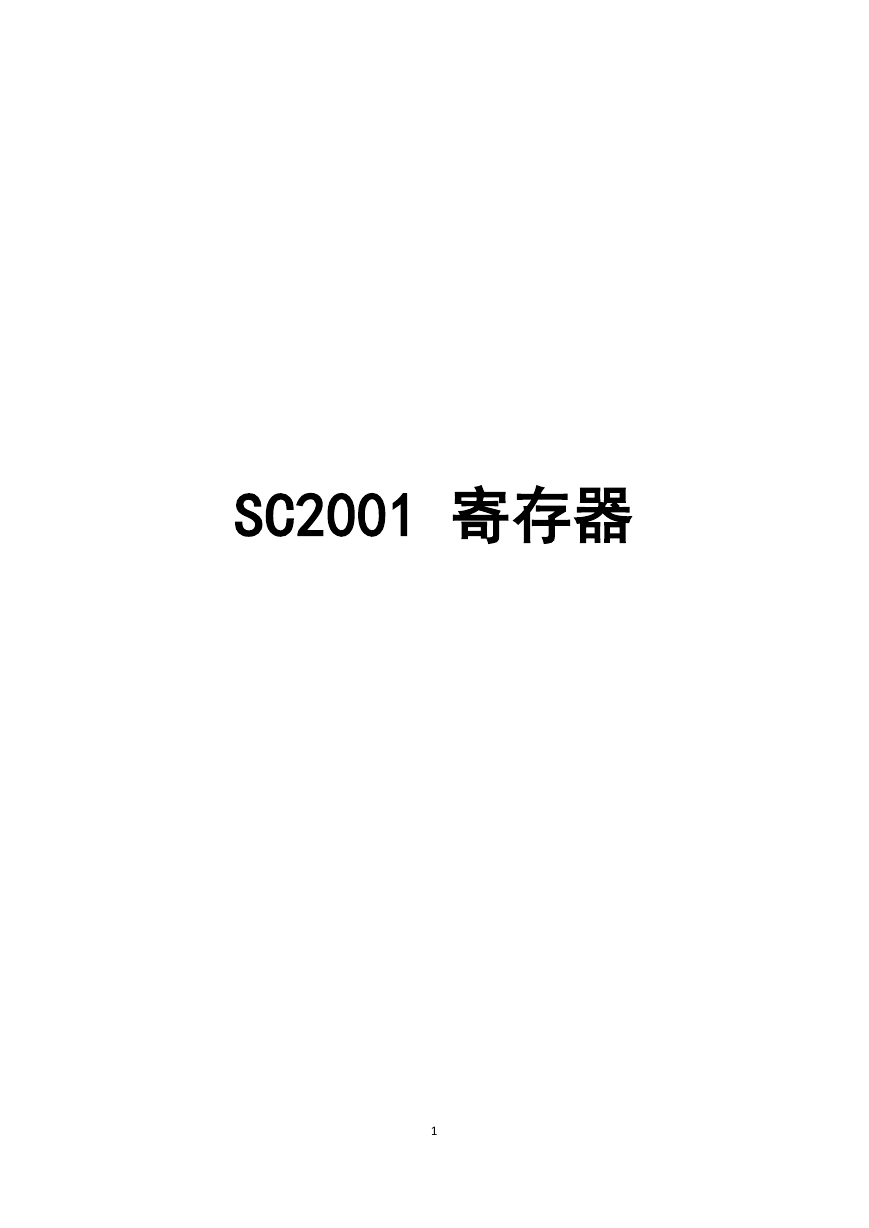

SC2001 寄存器 1

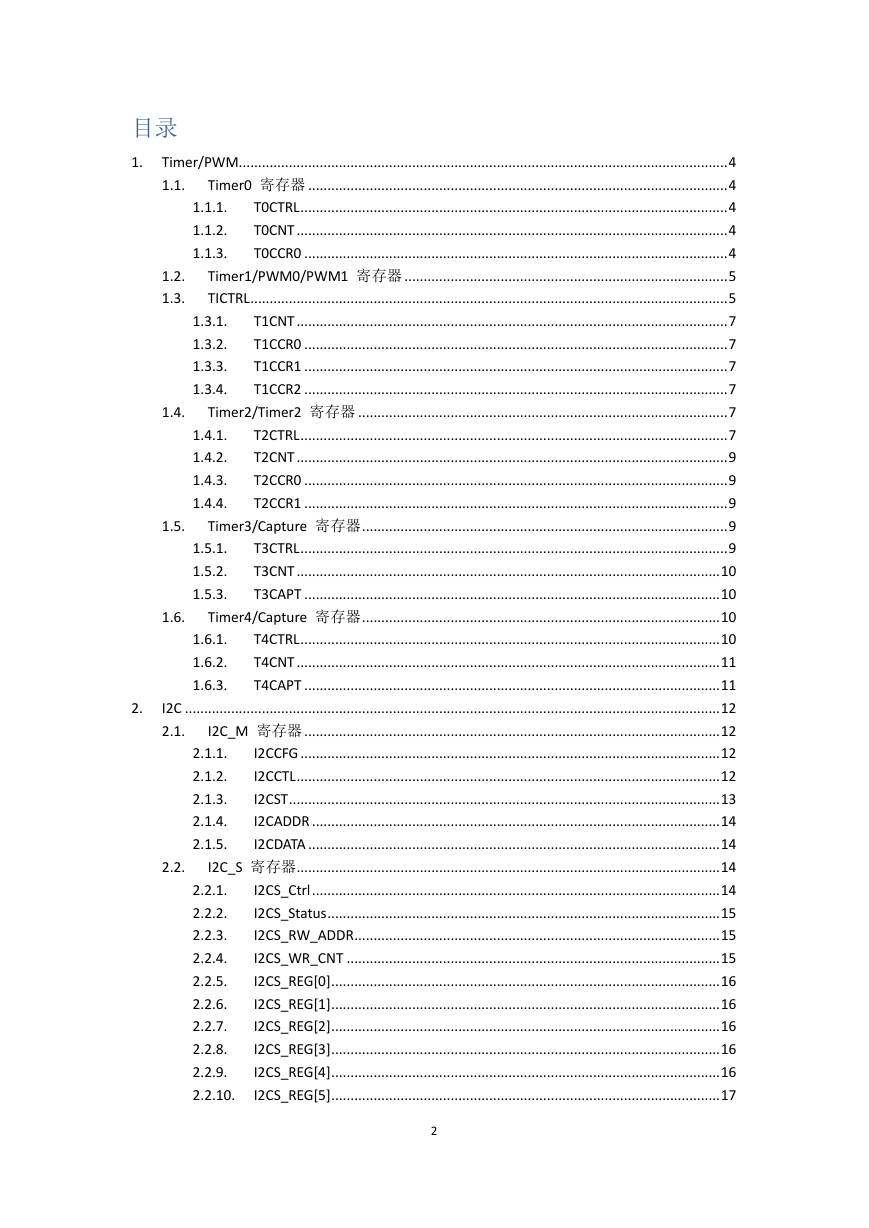

目录 1.1. 2.2. 1. 2. 1.4. 1.5. 1.6. 1.3.1. 1.3.2. 1.3.3. 1.3.4. 1.4.1. 1.4.2. 1.4.3. 1.4.4. 1.5.1. 1.5.2. 1.5.3. 1.6.1. 1.6.2. 1.6.3. 1.2. 1.3. 1.1.1. 1.1.2. 1.1.3. Timer/PWM ............................................................................................................................... 4 Timer0 寄存器 ............................................................................................................. 4 T0CTRL ............................................................................................................... 4 T0CNT ................................................................................................................ 4 T0CCR0 .............................................................................................................. 4 Timer1/PWM0/PWM1 寄存器 .................................................................................... 5 TICTRL ............................................................................................................................ 5 T1CNT ................................................................................................................ 7 T1CCR0 .............................................................................................................. 7 T1CCR1 .............................................................................................................. 7 T1CCR2 .............................................................................................................. 7 Timer2/Timer2 寄存器 ................................................................................................ 7 T2CTRL ............................................................................................................... 7 T2CNT ................................................................................................................ 9 T2CCR0 .............................................................................................................. 9 T2CCR1 .............................................................................................................. 9 Timer3/Capture 寄存器 ............................................................................................... 9 T3CTRL ............................................................................................................... 9 T3CNT .............................................................................................................. 10 T3CAPT ............................................................................................................ 10 Timer4/Capture 寄存器 ............................................................................................. 10 T4CTRL ............................................................................................................. 10 T4CNT .............................................................................................................. 11 T4CAPT ............................................................................................................ 11 I2C ........................................................................................................................................... 12 I2C_M 寄存器 ............................................................................................................ 12 I2CCFG ............................................................................................................. 12 I2CCTL .............................................................................................................. 12 I2CST ................................................................................................................ 13 I2CADDR .......................................................................................................... 14 I2CDATA ........................................................................................................... 14 I2C_S 寄存器 .............................................................................................................. 14 I2CS_Ctrl .......................................................................................................... 14 I2CS_Status ...................................................................................................... 15 I2CS_RW_ADDR ............................................................................................... 15 I2CS_WR_CNT ................................................................................................. 15 I2CS_REG[0] ..................................................................................................... 16 I2CS_REG[1] ..................................................................................................... 16 I2CS_REG[2] ..................................................................................................... 16 I2CS_REG[3] ..................................................................................................... 16 I2CS_REG[4] ..................................................................................................... 16 I2CS_REG[5] ..................................................................................................... 17 2.2.1. 2.2.2. 2.2.3. 2.2.4. 2.2.5. 2.2.6. 2.2.7. 2.2.8. 2.2.9. 2.2.10. 2.1.1. 2.1.2. 2.1.3. 2.1.4. 2.1.5. 2.1. 2

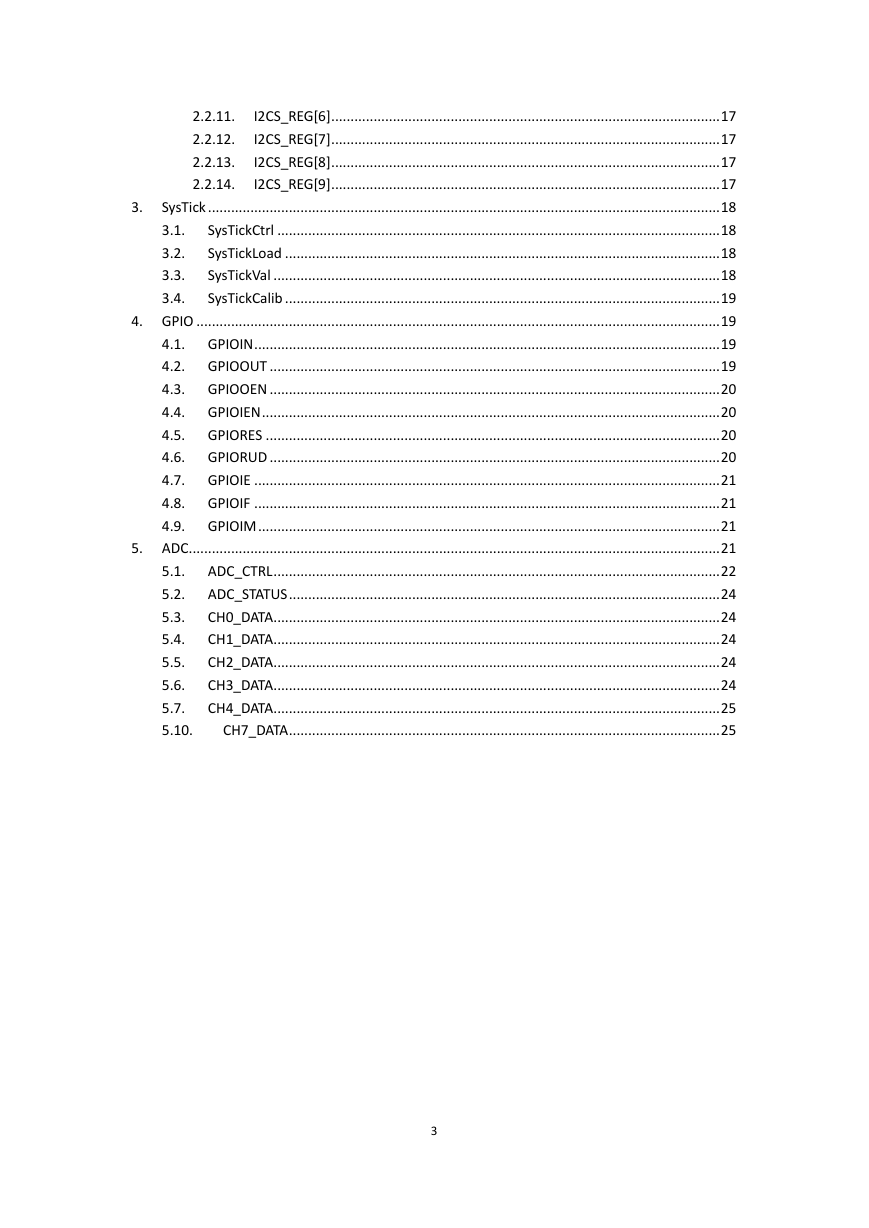

2.2.11. 2.2.12. 2.2.13. 2.2.14. 3. I2CS_REG[6] ..................................................................................................... 17 I2CS_REG[7] ..................................................................................................... 17 I2CS_REG[8] ..................................................................................................... 17 I2CS_REG[9] ..................................................................................................... 17 SysTick ..................................................................................................................................... 18 SysTickCtrl ................................................................................................................... 18 3.1. 3.2. SysTickLoad ................................................................................................................. 18 SysTickVal .................................................................................................................... 18 3.3. 3.4. SysTickCalib ................................................................................................................. 19 4. GPIO ........................................................................................................................................ 19 4.1. GPIOIN ......................................................................................................................... 19 4.2. GPIOOUT ..................................................................................................................... 19 4.3. GPIOOEN ..................................................................................................................... 20 4.4. GPIOIEN ....................................................................................................................... 20 4.5. GPIORES ...................................................................................................................... 20 4.6. GPIORUD ..................................................................................................................... 20 4.7. GPIOIE ......................................................................................................................... 21 4.8. GPIOIF ......................................................................................................................... 21 4.9. GPIOIM ........................................................................................................................ 21 5. ADC .......................................................................................................................................... 21 ADC_CTRL .................................................................................................................... 22 ADC_STATUS ................................................................................................................ 24 CH0_DATA .................................................................................................................... 24 CH1_DATA .................................................................................................................... 24 CH2_DATA .................................................................................................................... 24 CH3_DATA .................................................................................................................... 24 CH4_DATA .................................................................................................................... 25 CH7_DATA ................................................................................................................ 25 5.1. 5.2. 5.3. 5.4. 5.5. 5.6. 5.7. 5.10. 3

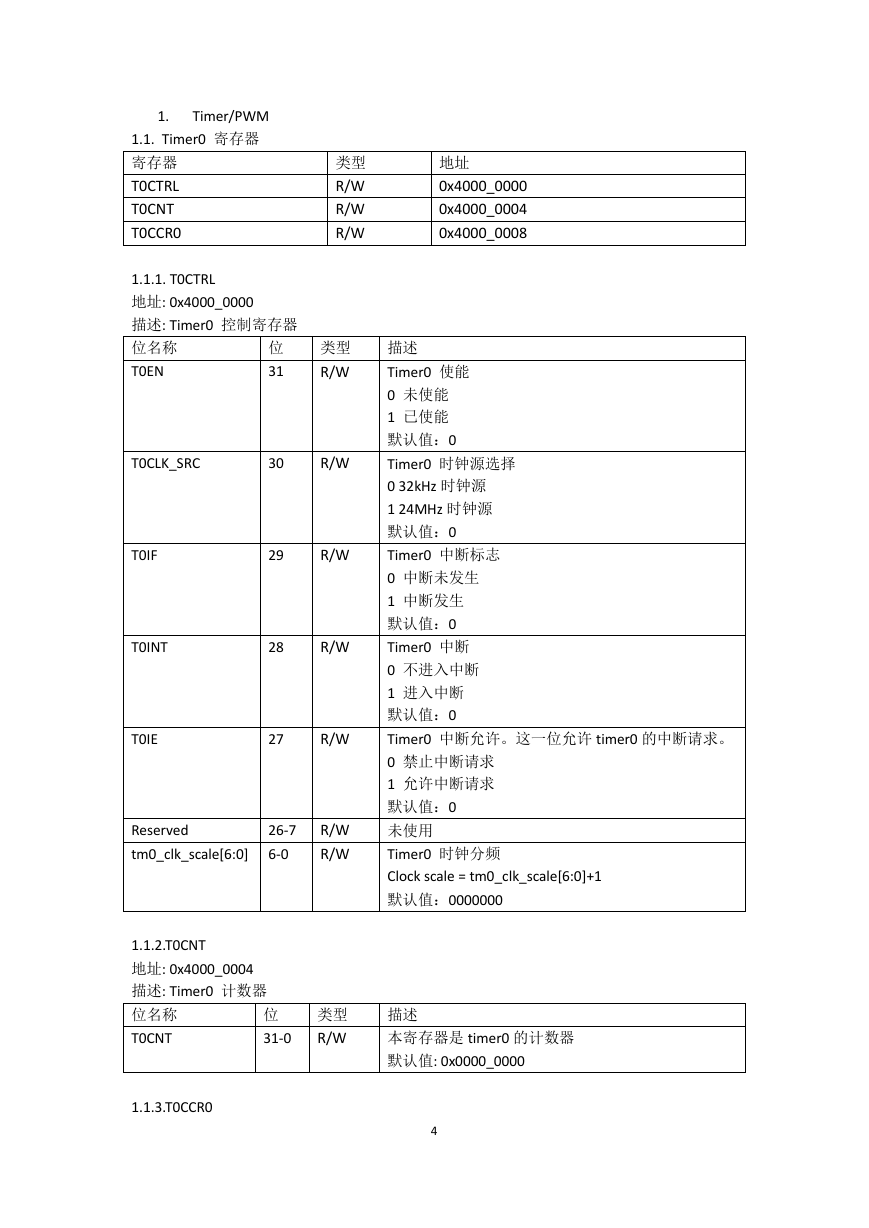

类型 R/W R/W R/W 地址 0x4000_0000 0x4000_0004 0x4000_0008 1. Timer/PWM 1.1. Timer0 寄存器寄存器 T0CTRL T0CNT T0CCR0 1.1.1. T0CTRL 地址: 0x4000_0000 描述: Timer0 控制寄存器位名称 T0EN 位 31 类型 R/W 描述 Timer0 使能 0 未使能 1 已使能默认值：0 Timer0 时钟源选择 0 32kHz 时钟源 1 24MHz 时钟源默认值：0 Timer0 中断标志 0 中断未发生 1 中断发生默认值：0 Timer0 中断 0 不进入中断 1 进入中断默认值：0 Timer0 中断允许。这一位允许 timer0 的中断请求。 0 禁止中断请求 1 允许中断请求默认值：0 未使用 Timer0 时钟分频 Clock scale = tm0_clk_scale[6:0]+1 默认值：0000000 T0CLK_SRC 30 R/W T0IF 29 R/W T0INT 28 R/W T0IE 27 R/W Reserved tm0_clk_scale[6:0] 26-7 6-0 R/W R/W 1.1.2.T0CNT 地址: 0x4000_0004 描述: Timer0 计数器位名称 T0CNT 位 31-0 1.1.3.T0CCR0 类型 R/W 描述本寄存器是 timer0 的计数器默认值: 0x0000_0000 4

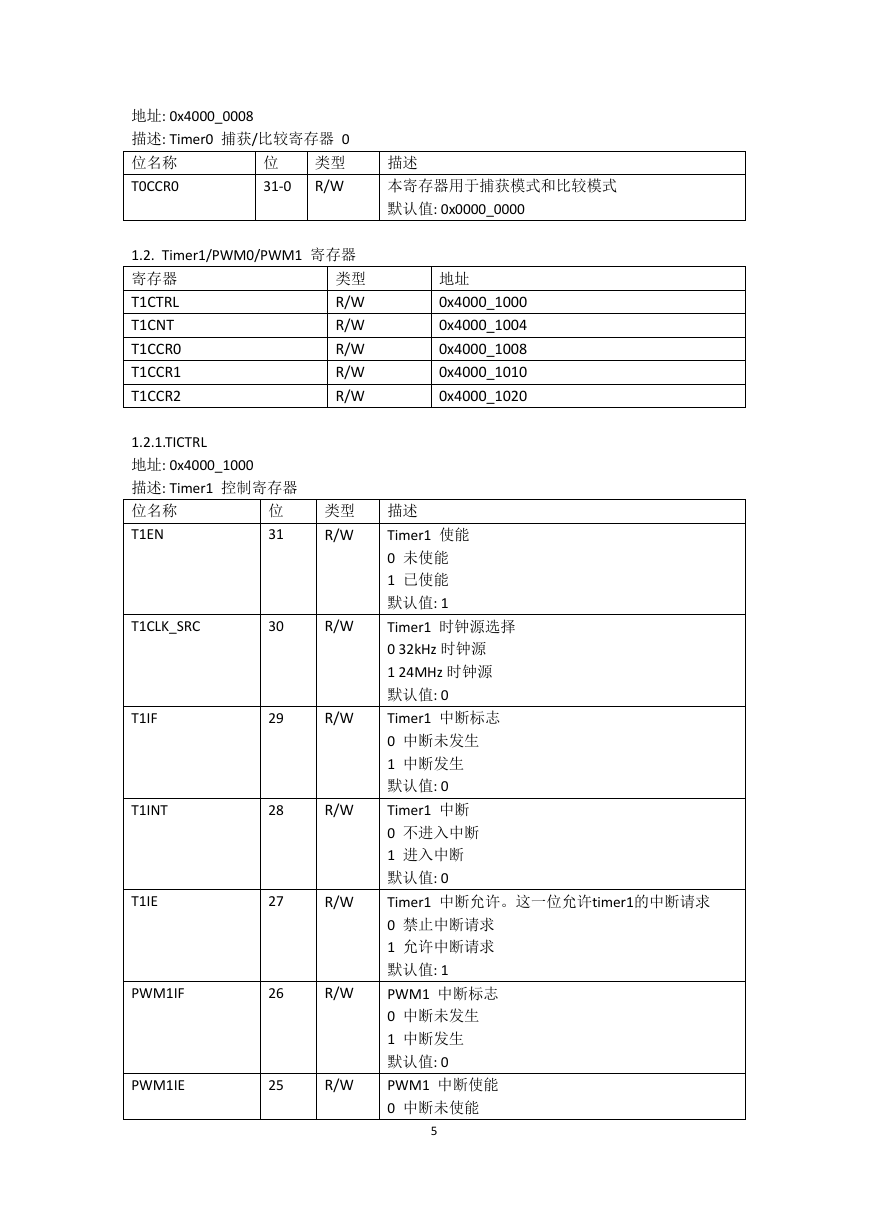

地址: 0x4000_0008 描述: Timer0 捕获/比较寄存器 0 位名称 T0CCR0 位 31-0 类型描述 R/W 本寄存器用于捕获模式和比较模式默认值: 0x0000_0000 类型 R/W R/W R/W R/W R/W 1.2. Timer1/PWM0/PWM1 寄存器寄存器 T1CTRL T1CNT T1CCR0 T1CCR1 T1CCR2 1.2.1.TICTRL 地址: 0x4000_1000 描述: Timer1 控制寄存器位名称 T1EN 位 31 类型描述 R/W 地址 0x4000_1000 0x4000_1004 0x4000_1008 0x4000_1010 0x4000_1020 T1CLK_SRC 30 R/W T1IF 29 R/W T1INT 28 R/W T1IE 27 R/W PWM1IF 26 R/W PWM1IE 25 R/W Timer1 使能 0 未使能 1 已使能默认值: 1 Timer1 时钟源选择 0 32kHz 时钟源 1 24MHz 时钟源默认值: 0 Timer1 中断标志 0 中断未发生 1 中断发生默认值: 0 Timer1 中断 0 不进入中断 1 进入中断默认值: 0 Timer1 中断允许。这一位允许timer1的中断请求 0 禁止中断请求 1 允许中断请求默认值: 1 PWM1 中断标志 0 中断未发生 1 中断发生默认值: 0 PWM1 中断使能 0 中断未使能 5

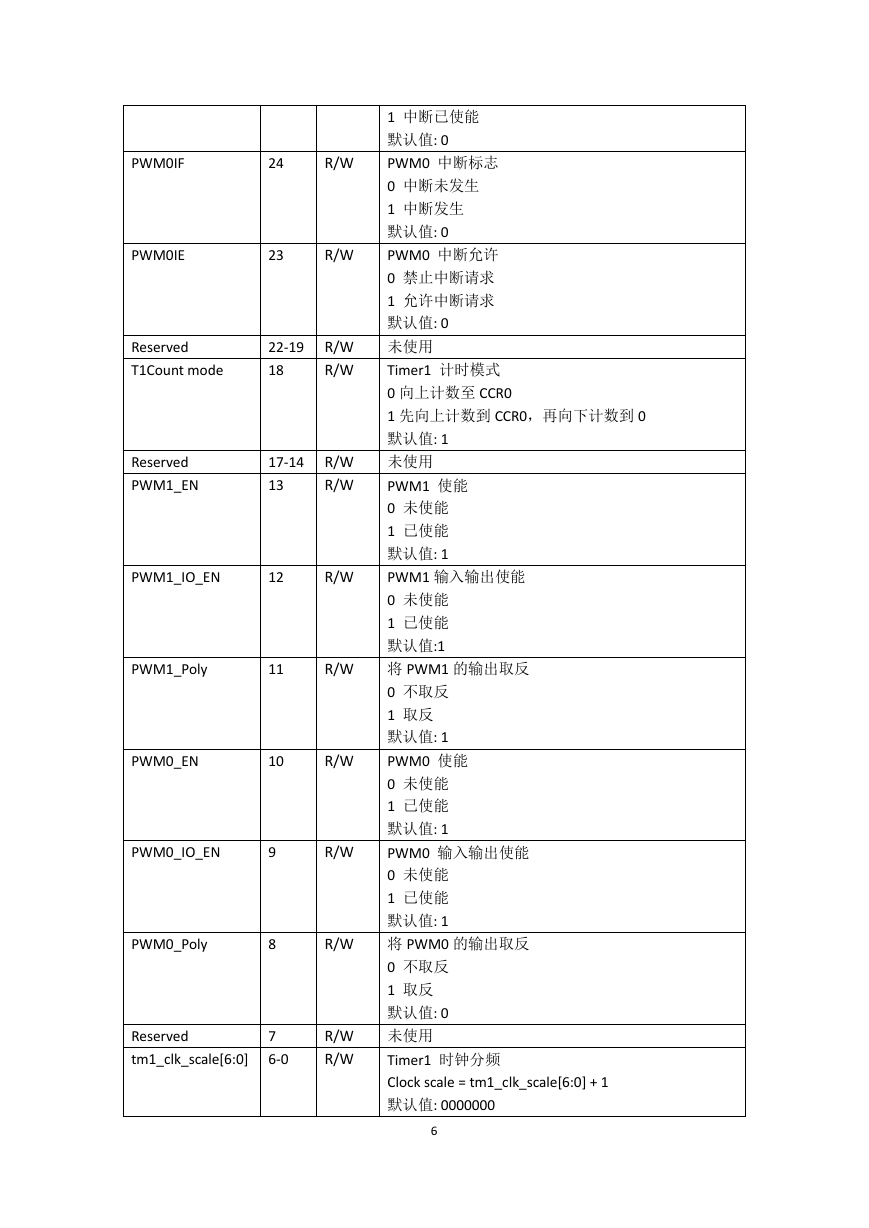

PWM0IF 24 R/W PWM0IE 23 R/W 1 中断已使能默认值: 0 PWM0 中断标志 0 中断未发生 1 中断发生默认值: 0 PWM0 中断允许 0 禁止中断请求 1 允许中断请求默认值: 0 22-19 R/W 未使用 18 R/W Timer1 计时模式 0 向上计数至 CCR0 1 先向上计数到 CCR0，再向下计数到 0 默认值: 1 Reserved T1Count mode Reserved PWM1_EN 17-14 R/W 未使用 13 R/W PWM1 使能 0 未使能 1 已使能默认值: 1 PWM1 输入输出使能 0 未使能 1 已使能默认值:1 PWM1_IO_EN 12 R/W PWM1_Poly 11 R/W 将 PWM1 的输出取反 PWM0_EN 10 R/W PWM0_IO_EN 9 R/W 0 不取反 1 取反默认值: 1 PWM0 使能 0 未使能 1 已使能默认值: 1 PWM0 输入输出使能 0 未使能 1 已使能默认值: 1 PWM0_Poly 8 R/W 将 PWM0 的输出取反 0 不取反 1 取反默认值: 0 Reserved tm1_clk_scale[6:0] 7 6-0 R/W 未使用 R/W Timer1 时钟分频 Clock scale = tm1_clk_scale[6:0] + 1 默认值: 0000000 6

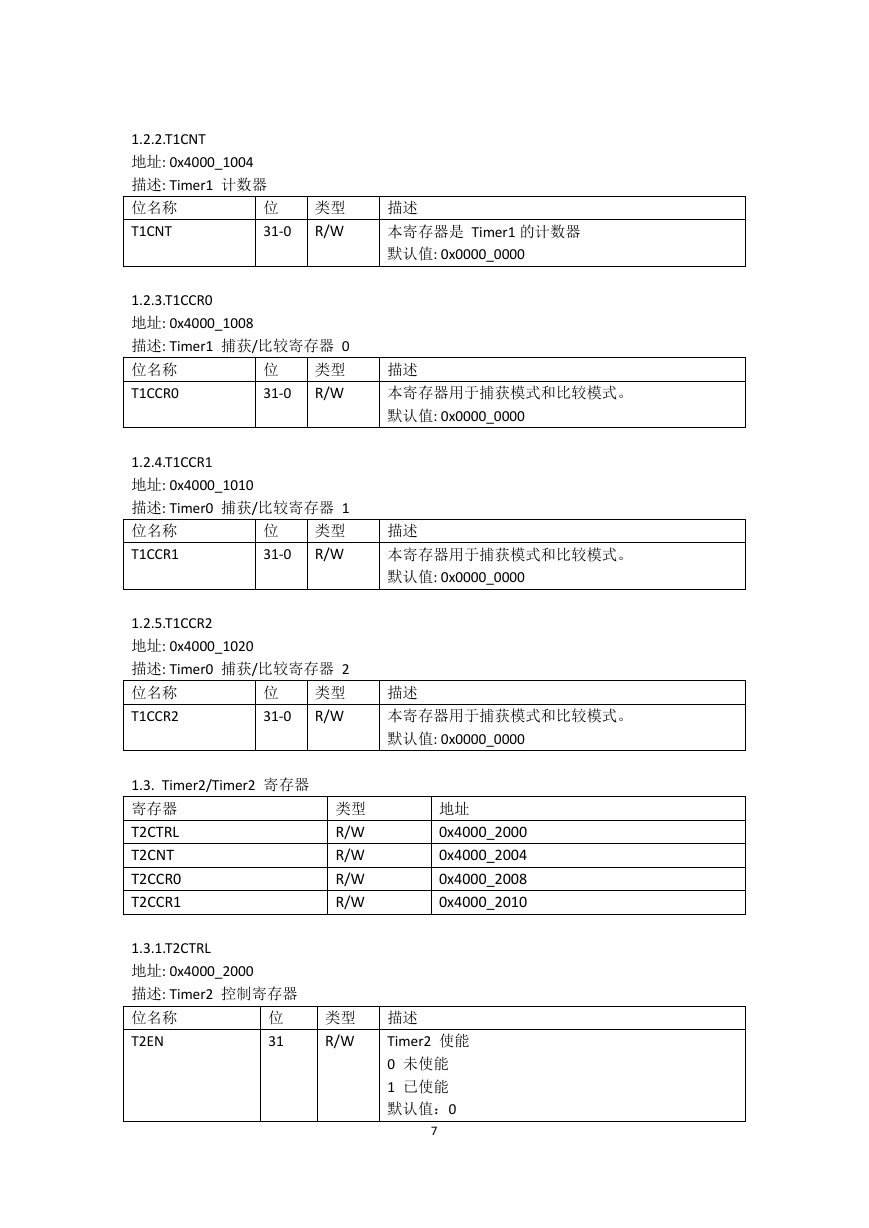

1.2.2.T1CNT 地址: 0x4000_1004 描述: Timer1 计数器位名称 T1CNT 位 31-0 类型描述 R/W 本寄存器是 Timer1 的计数器默认值: 0x0000_0000 1.2.3.T1CCR0 地址: 0x4000_1008 描述: Timer1 捕获/比较寄存器 0 位名称 T1CCR0 位 31-0 类型描述 R/W 本寄存器用于捕获模式和比较模式。默认值: 0x0000_0000 1.2.4.T1CCR1 地址: 0x4000_1010 描述: Timer0 捕获/比较寄存器 1 位名称 T1CCR1 位 31-0 类型描述 R/W 本寄存器用于捕获模式和比较模式。默认值: 0x0000_0000 1.2.5.T1CCR2 地址: 0x4000_1020 描述: Timer0 捕获/比较寄存器 2 位名称 T1CCR2 位 31-0 类型描述 R/W 本寄存器用于捕获模式和比较模式。默认值: 0x0000_0000 1.3. Timer2/Timer2 寄存器寄存器 T2CTRL T2CNT T2CCR0 T2CCR1 1.3.1.T2CTRL 地址: 0x4000_2000 描述: Timer2 控制寄存器位名称 T2EN 位 31 类型 R/W R/W R/W R/W 地址 0x4000_2000 0x4000_2004 0x4000_2008 0x4000_2010 类型描述 R/W Timer2 使能 0 未使能 1 已使能默认值：0 7

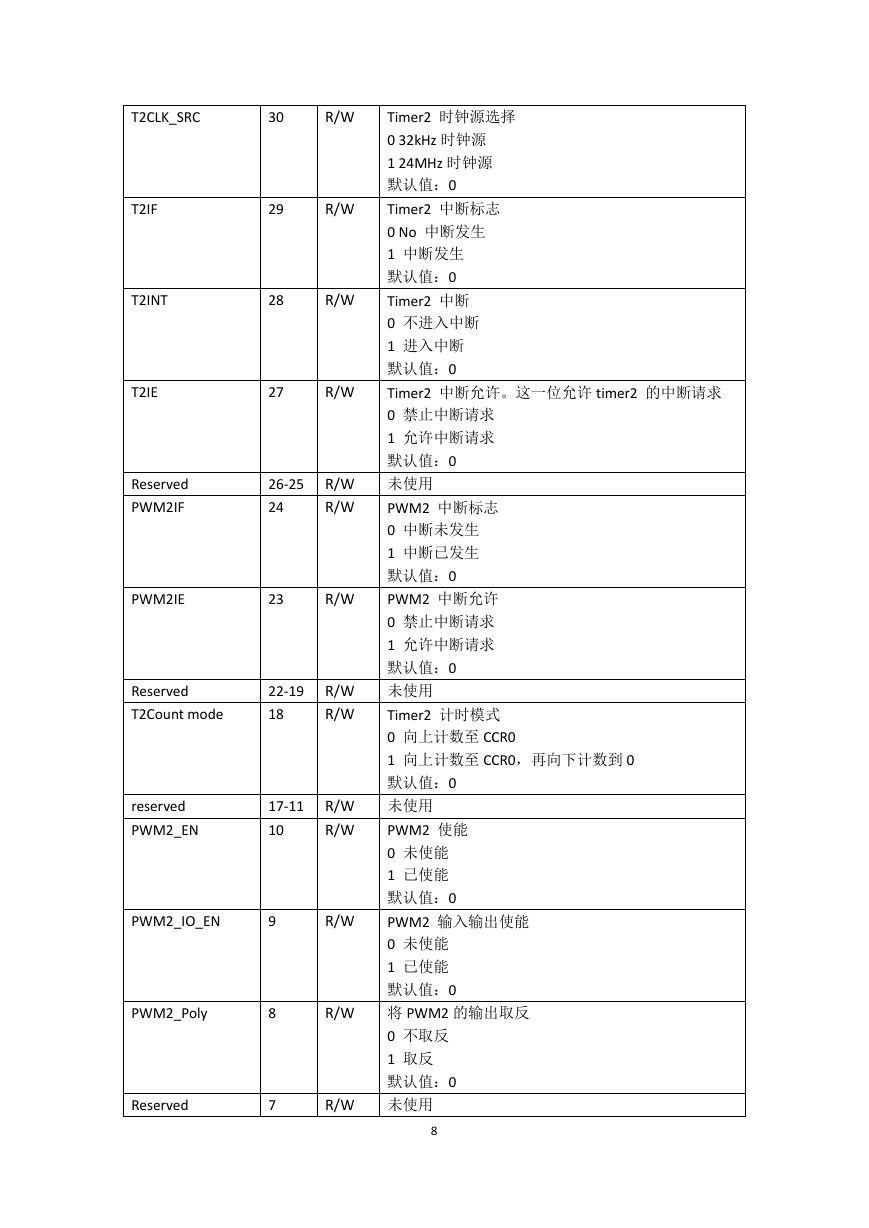

T2CLK_SRC 30 R/W T2IF 29 R/W T2INT 28 R/W T2IE 27 R/W Timer2 时钟源选择 0 32kHz 时钟源 1 24MHz 时钟源默认值：0 Timer2 中断标志 0 No 中断发生 1 中断发生默认值：0 Timer2 中断 0 不进入中断 1 进入中断默认值：0 Timer2 中断允许。这一位允许 timer2 的中断请求 0 禁止中断请求 1 允许中断请求默认值：0 Reserved PWM2IF 26-25 24 R/W 未使用 R/W PWM2IE 23 R/W Reserved T2Count mode 22-19 18 reserved PWM2_EN 17-11 10 R/W 未使用 R/W Timer2 计时模式 0 向上计数至 CCR0 1 向上计数至 CCR0，再向下计数到 0 默认值：0 R/W 未使用 R/W PWM2 中断标志 0 中断未发生 1 中断已发生默认值：0 PWM2 中断允许 0 禁止中断请求 1 允许中断请求默认值：0 PWM2 使能 0 未使能 1 已使能默认值：0 PWM2 输入输出使能 0 未使能 1 已使能默认值：0 PWM2_IO_EN 9 R/W PWM2_Poly 8 R/W 将 PWM2 的输出取反 0 不取反 1 取反默认值：0 Reserved 7 R/W 未使用 8
