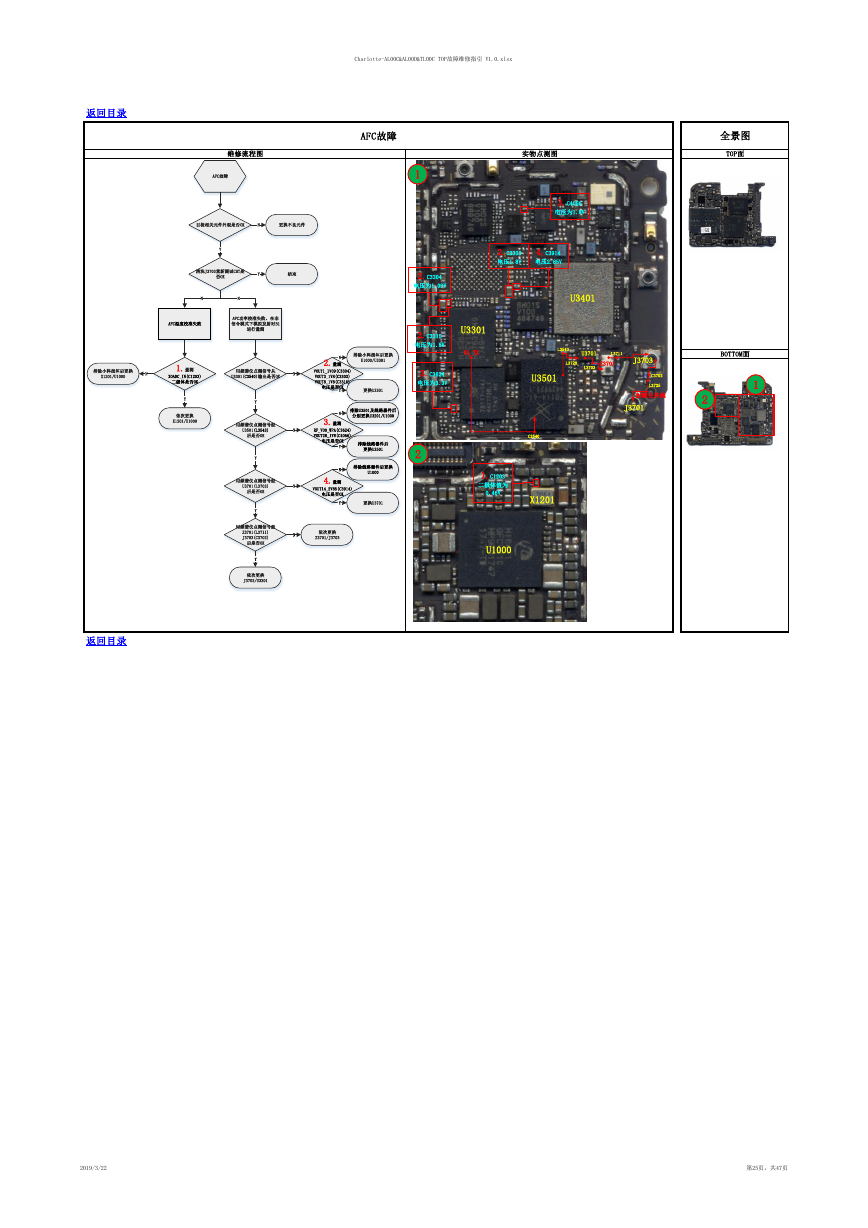

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物点测图 AFC故障 全景图 TOP面 1 2.C3304 电压为1.09V 2.C3315 电压为1.8V 3.C3624 电压为3.3V 2 3.C4056 电压为1.8V 2.C3303 电压1.8V 4.C3914 电压2.85V U3401 U3301 B1_TX L3543 U3701 L3711 L3720 Z3701 L3703 U3501 J3703 C3702 L3725 射频公共线 J3701 BOTTOM面 1 2 C3540 X1201 1.C1203 二极体值为 0.46V U1000 返回目录 2019/3/22 第25页，共47页 YN更换U3301排除小料损坏后更换U1000/U3301AFC故障目检相关元件外观是否OK更换不良元件AFC功率校准失败，在非信令模式下模拟发射对B1进行量测用频谱仪点测信号从U3301(C3540)输出是否OK2.量测VOUT1_1V09(C3304) VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OKYYNN用频谱仪点测信号经U3701(L3703)后是否OKNY用频谱仪点测信号经U3501(L3543)后是否OKNY3.量测RF_VO0_WPA(C3624)VOUT28_1V8(C4056)电压是否OK排除U3501及线路器件后分别更换U3201/U1000N排除线路器件后更换U3501Y4.量测VOUT14_2V85(C3914)电压是否OK排除线路器件后更换U1000更换U3701NY用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OK依次更换Z3701/J3703N依次更换J3703/U3301Y清洗J3703重新测试CBT是否OK结束YNAFC温度校准失败N1.量测XOADC_IN(C1203)二级体是否OK排除小料损坏后更换X1201/U1000N依次更换X1201/U1000Y
