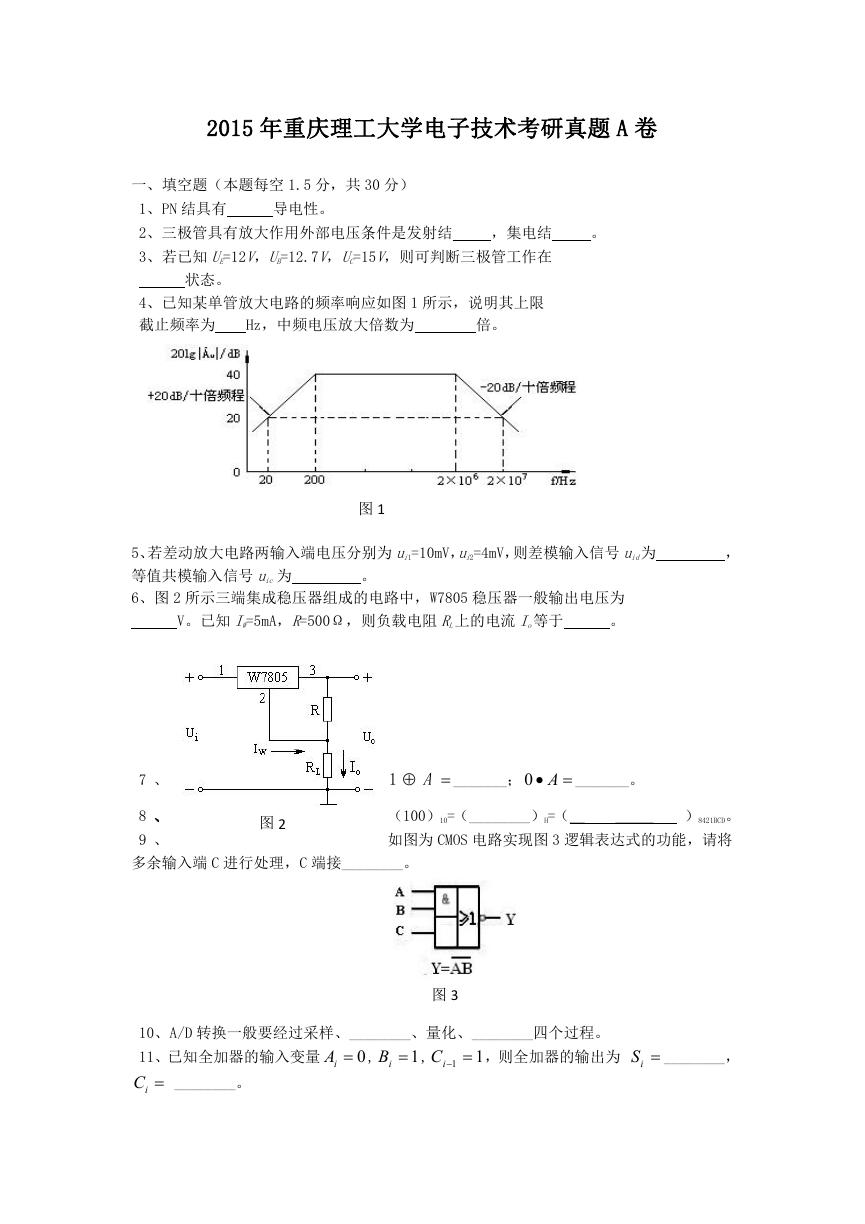

2015 年重庆理工大学电子技术考研真题 A 卷一、填空题（本题每空 1.5 分，共 30 分） 1、PN 结具有导电性。 2、三极管具有放大作用外部电压条件是发射结，集电结。 3、若已知 UE=12V，UB=12.7V，UC=15V，则可判断三极管工作在状态。 4、已知某单管放大电路的频率响应如图 1 所示，说明其上限截止频率为 Hz，中频电压放大倍数为倍。图 1 5、若差动放大电路两输入端电压分别为 ui1=10mV，ui2=4mV，则差模输入信号 uid为等值共模输入信号 uic 为 6、图 2 所示三端集成稳压器组成的电路中，W7805 稳压器一般输出电压为。 V。已知 IW=5mA，R=500Ω，则负载电阻 RL上的电流 Io等于。， 7 、 8 、 9 、  A1 _______；  A0  _______。图 2 ）8421BCD。（100）10=（________）H=（__ 如图为 CMOS 电路实现图 3 逻辑表达式的功能，请将 _____ 多余输入端 C 进行处理，C 端接________。图 3 10、A/D 转换一般要经过采样、________、量化、________四个过程。 11、已知全加器的输入变量 iC ________。 0iA , 1iB , 1 iC 1 ，则全加器的输出为 iS ________，

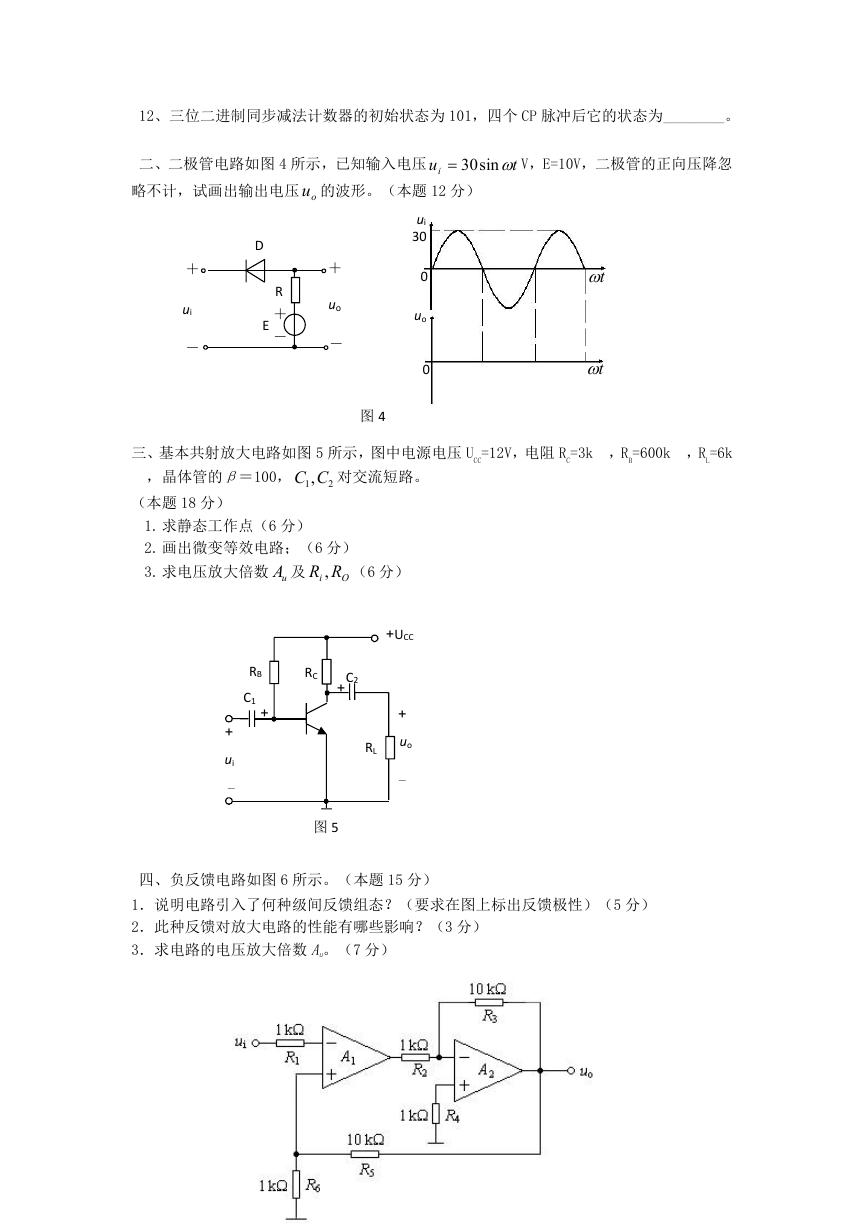

12、三位二进制同步减法计数器的初始状态为 101，四个 CP 脉冲后它的状态为________。 30 二、二极管电路如图 4 所示，已知输入电压略不计，试画出输出电压 ou 的波形。（本题 12 分） ui sin t V，E=10V，二极管的正向压降忽 D R ＋－ E ＋ uo －＋ ui － ui 30 0 uo 0 图 4 t t 三、基本共射放大电路如图 5 所示，图中电源电压 U =12V，电阻 R CC =3k ，R C =600k ，R B =6k L ，晶体管的β＝100， 1 ,C C 对交流短路。 2 （本题 18 分） 1. 求静态工作点（6 分） 2. 画出微变等效电路；（6 分） 3. 求电压放大倍数 uA 及 i RR , （6 分） O RB C1 + + ui － +UCC RL + uo － RC C2 + 图 5 四、负反馈电路如图 6 所示。（本题 15 分） 1．说明电路引入了何种级间反馈组态？（要求在图上标出反馈极性）（5 分） 2．此种反馈对放大电路的性能有哪些影响？（3 分） 3．求电路的电压放大倍数 Au。（7 分）

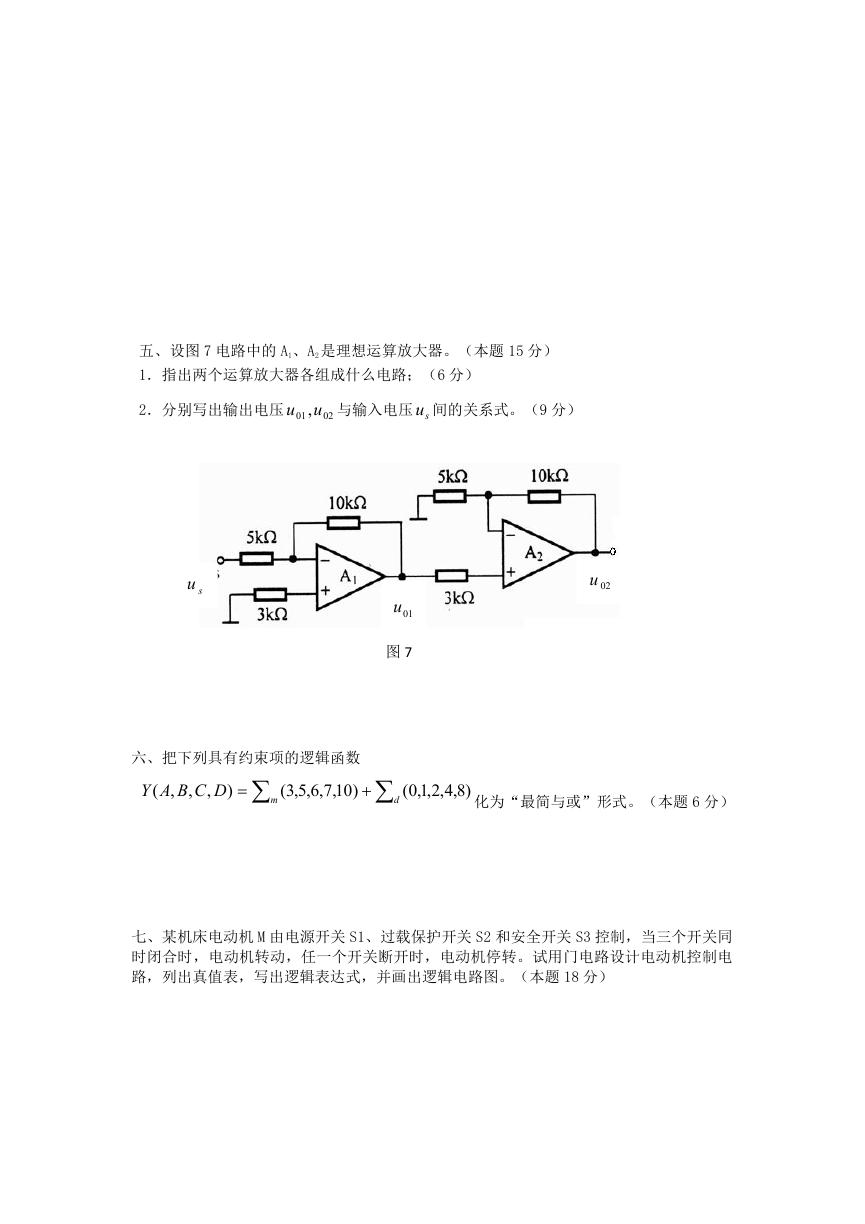

五、设图 7 电路中的 A1、A2 是理想运算放大器。（本题 15 分） 1．指出两个运算放大器各组成什么电路；（6 分） 2．分别写出输出电压 u 01,u 02 与输入电压 su 间的关系式。（9 分） su 01u 图 7 02u 六、把下列具有约束项的逻辑函数 DCBAY ( , , , )   m )10,7,6,5,3(  d )8,4,2,1,0( 化为“最简与或”形式。（本题 6 分）七、某机床电动机 M 由电源开关 S1、过载保护开关 S2 和安全开关 S3 控制，当三个开关同时闭合时，电动机转动，任一个开关断开时，电动机停转。试用门电路设计电动机控制电路，列出真值表，写出逻辑表达式，并画出逻辑电路图。（本题 18 分）

八、负边沿触发的 JK 触发器输入波形如图 8 所示，设触发器初态为 0。 dR 为异步清零端，低电平有效，本题接高电平。画出相应 Q 和的输出波形。（本题 6 分） “0” CP J “1” “0” 图 8 K 九、3-8 译码器 74LS138 的功能表如下所示，要求用它和与非门来设计下列多输出函数： OUT OUT 1 2   AC CB  CAB （说明：74138 为 3 线-8 线译码器，功能表如下。）（本题 15 分） Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 A B C 74LS138 S1 S2 S3 1

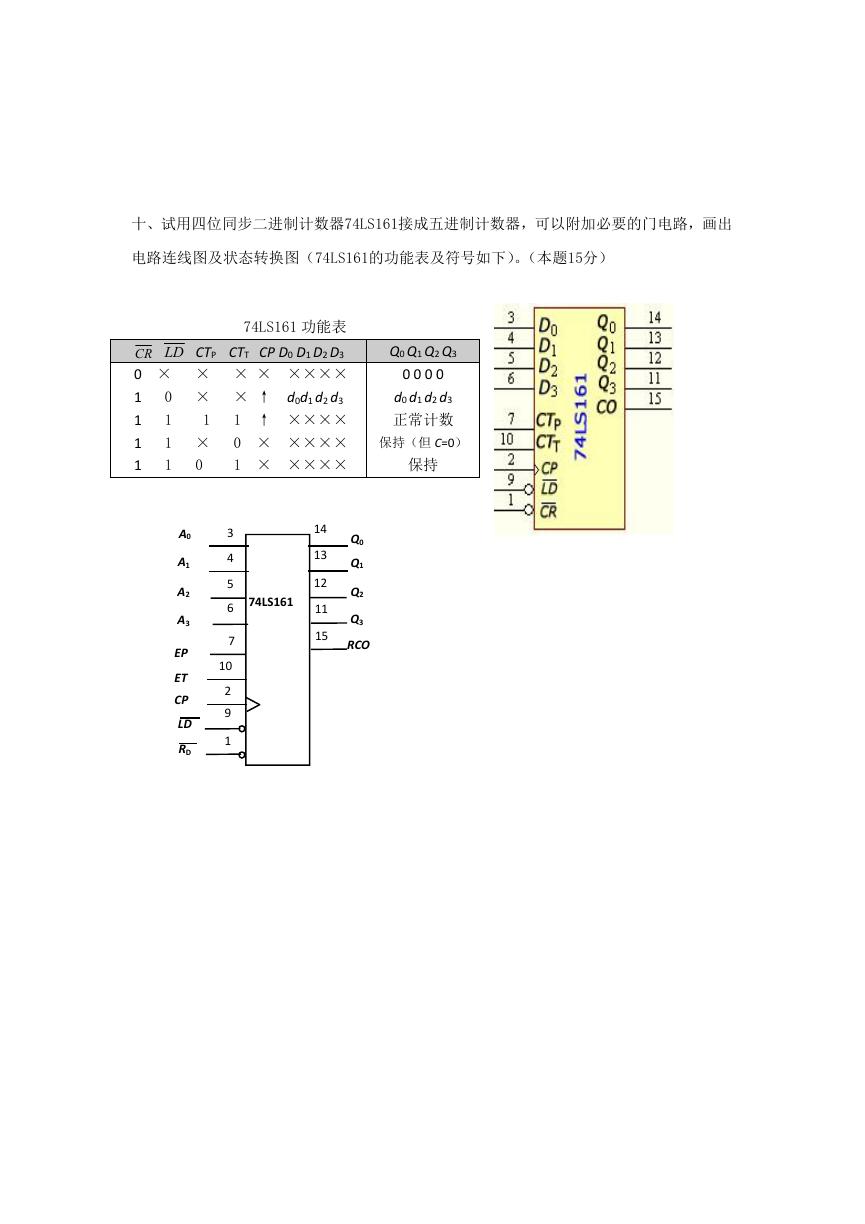

十、试用四位同步二进制计数器74LS161接成五进制计数器，可以附加必要的门电路，画出电路连线图及状态转换图（74LS161的功能表及符号如下）。（本题15分） 74LS161 功能表 CR LD CTP CTT CP D0 D1 D2 D3 0 × × × × ×××× 1 0 × × ↑ d0d1 d2 d3 1 1 1 ↑ ×××× 1 1 × 0 × ×××× 1 1 1 × ×××× 1 0 Q0 Q1 Q2 Q3 0 0 0 0 d0 d1 d2 d3 正常计数保持（但 C=0）保持 14 13 12 11 15 Q0 Q1 Q2 Q3 RCO 74LS161 A0 A1 A2 A3 EP ET CP LD RD 3 4 5 6 7 10 2 9 1
