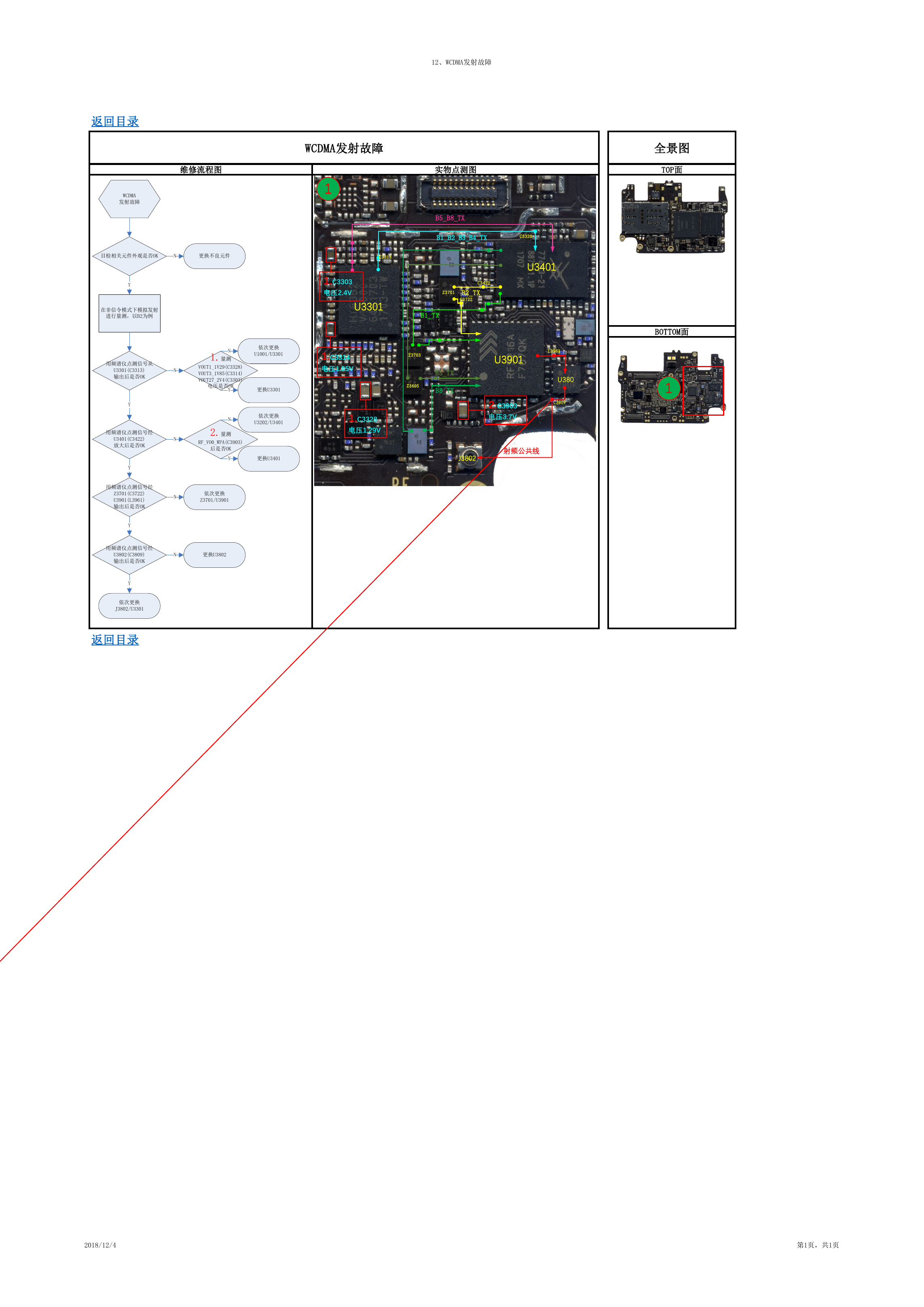

12、WCDMA发射故障 返回目录 WCDMA 发射故障 WCDMA发射故障 维修流程图 实物点测图 1 目检相关元件外观是否OK N 更换不良元件 C3313 B5_B8_TX B1_B2_B3_B4_TX C3320 U3401 1.C3303 电压2.4V 1.C3314 电压1.85V 1.C3328 电压1.29V C3422 Z3701 B2_TX C3722 U3301 B1_TX Z3703 Z3605 B5_TX B8_TX U3901 L3961 U380 C3809 2.C3903 电压3.7V J3802 射频公共线 Y 在非信令模式下模拟发射 进行量测，以B2为例 用频谱仪点测信号从 U3301(C3313) 输出后是否OK Y 用频谱仪点测信号经 U3401(C3422) 放大后是否OK Y 用频谱仪点测信号经 Z3701(C3722) U3901(L3961) 输出后是否OK Y 用频谱仪点测信号经 U3802(C3809) 输出后是否OK Y 依次更换 J3802/U3301 返回目录 N N N N 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3401 N 1.量测 VOUT1_1V29(C3328) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3903) 后是否OK Y 更换U3401 依次更换 Z3701/U3901 更换U3802 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
