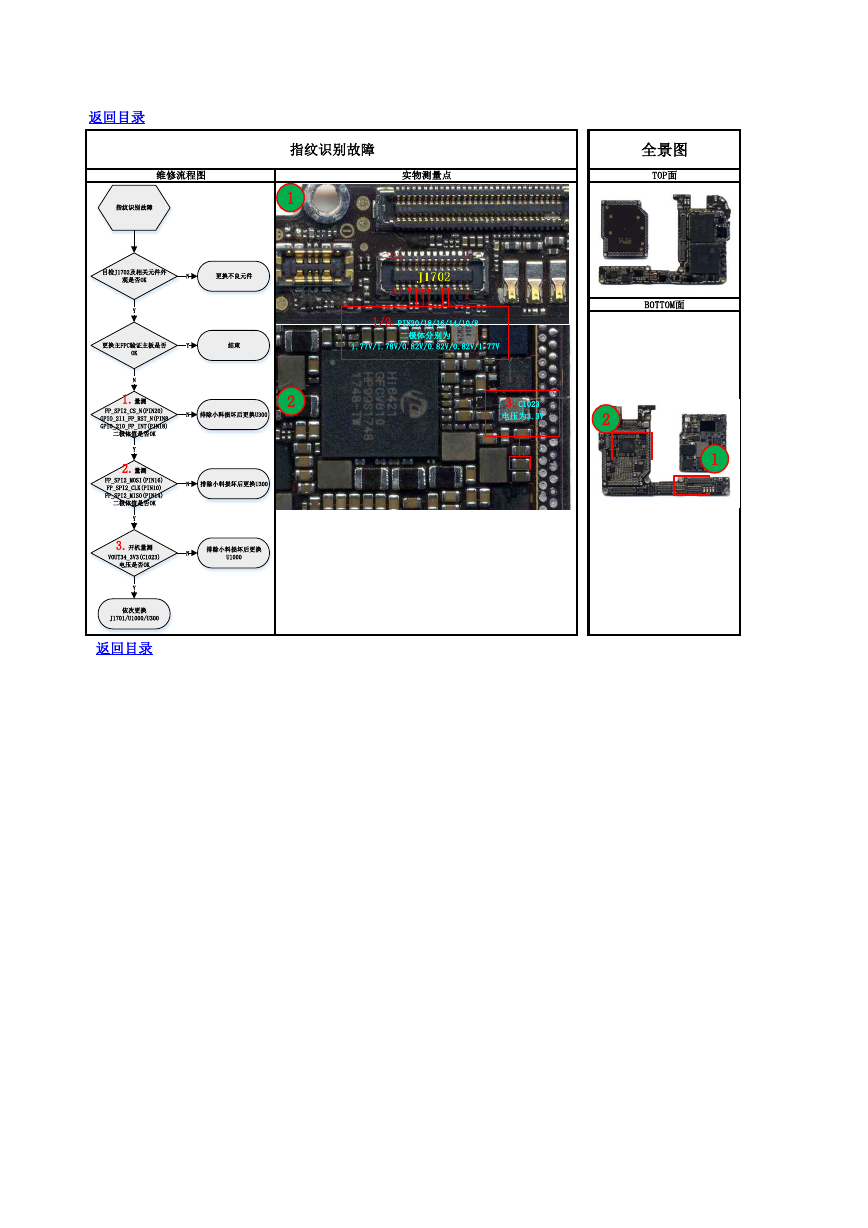

全景图 TOP面 BOTTOM面 1/2.PIN20/18/16/14/10/8 二极体分别为 1.77V/1.78V/0.82V/0.82V/0.82V/1.77V 3.C1023 电压为3.3V 2 1 返回目录 指纹识别故障 维修流程图 实物测量点 1 2 返回目录 指纹识别故障目检J1702及相关元件外观是否OK更换不良元件NY更换主FPC验证主板是否OK结束YN1.量测FP_SPI2_CS_N(PIN20)GPIO_211_FP_RST_N(PIN8GPIO_210_FP_INT(PIN18)二极体值是否OK排除小料损坏后更换U300NY排除小料损坏后更换U300NY2.量测FP_SPI2_MOSI(PIN16)FP_SPI2_CLK(PIN10)FP_SPI2_MISO(PIN14)二极体值是否OK3.开机量测VOUT34_3V3(C1023)电压是否OK依次更换J1701/U1000/U300N排除小料损坏后更换U1000Y
