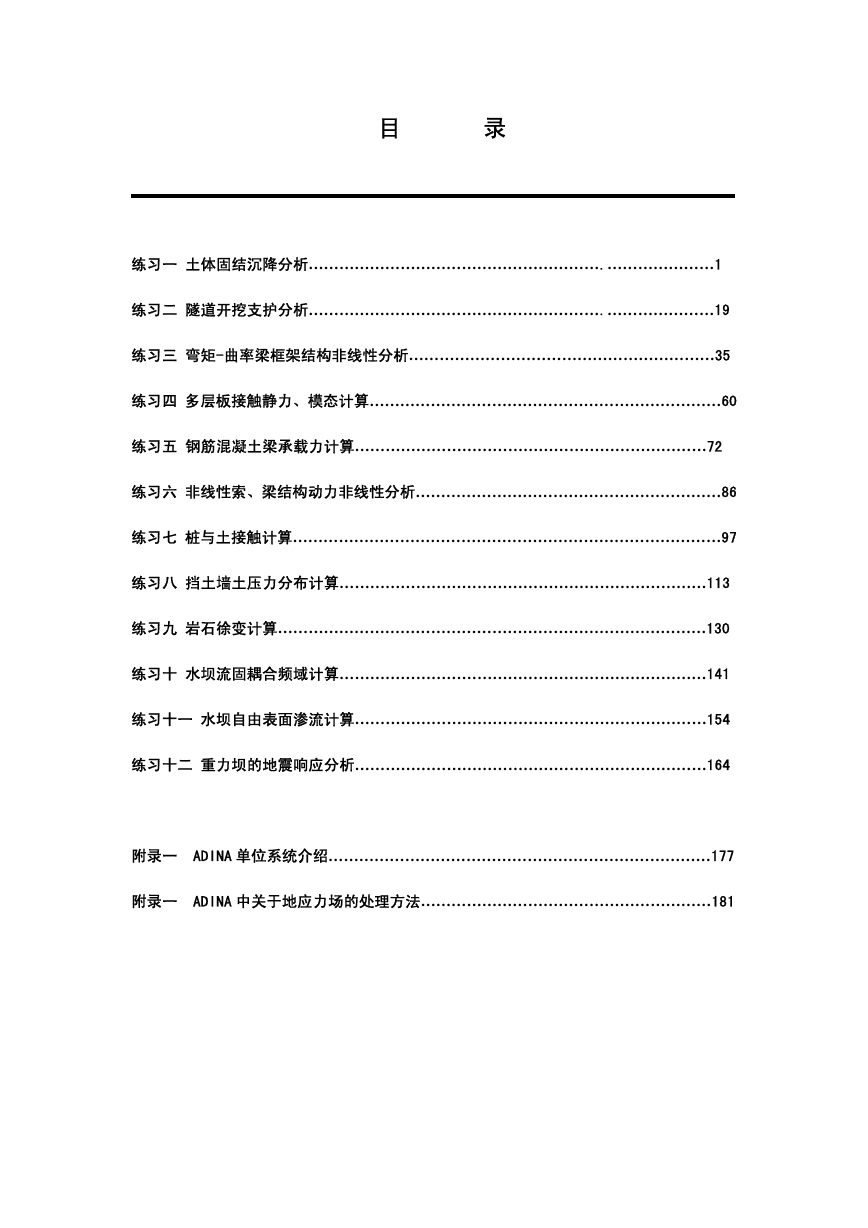

目录
目 录
练习一 土体固结沉降分析………………………………………………….…………………1
练习二 隧道开挖支护分析………………………………………………….…………………19
练习三 弯矩-曲率梁框架结构非线性分析……………………………………………………35
练习四 多层板接触静力、模态计算……………………………………………………………60
练习五 钢筋混凝土梁承载力计算……………………………………………………………72
练习六 非线性索、梁结构动力非线性分析……………………………………………………86
练习七 桩与土接触计算…………………………………………………………………………97
练习八 挡土墙土压力分布计算………………………………………………………………113
练习十 水坝流固耦合频域计算………………………………………………………………141
ADINA® 中文土木练习手册 (第一册) ADINA 北京代表处 Copyright © 2004
目 录 练习一 土体固结沉降分析………………………………………………….…………………1 练习二 隧道开挖支护分析………………………………………………….…………………19 练习三 弯矩-曲率梁框架结构非线性分析……………………………………………………35 练习四 多层板接触静力、模态计算……………………………………………………………60 练习五 钢筋混凝土梁承载力计算……………………………………………………………72 练习六 非线性索、梁结构动力非线性分析……………………………………………………86 练习七 桩与土接触计算…………………………………………………………………………97 练习八 挡土墙土压力分布计算………………………………………………………………113 练习九 岩石徐变计算…………………………………………………………………………130 练习十 水坝流固耦合频域计算………………………………………………………………141 练习十一 水坝自由表面渗流计算……………………………………………………………154 练习十二 重力坝的地震响应分析……………………………………………………………164 附录一 ADINA 单位系统介绍…………………………………………………………………177 附录一 ADINA 中关于地应力场的处理方法…………………………………………………181

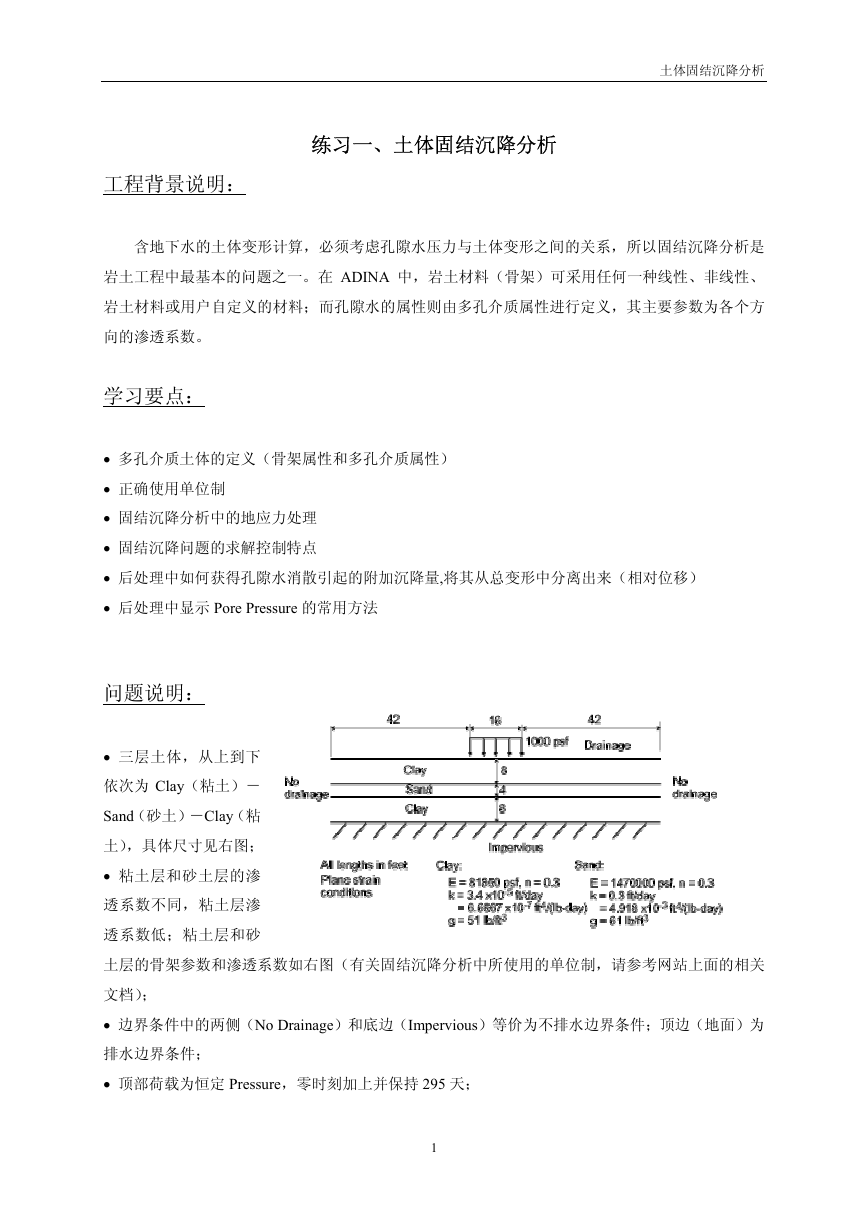

土体固结沉降分析 工程背景说明: 练习一、土体固结沉降分析 含地下水的土体变形计算,必须考虑孔隙水压力与土体变形之间的关系,所以固结沉降分析是 岩土工程中最基本的问题之一。在 ADINA 中,岩土材料(骨架)可采用任何一种线性、非线性、 岩土材料或用户自定义的材料;而孔隙水的属性则由多孔介质属性进行定义,其主要参数为各个方 向的渗透系数。 学习要点: • 多孔介质土体的定义(骨架属性和多孔介质属性) • 正确使用单位制 • 固结沉降分析中的地应力处理 • 固结沉降问题的求解控制特点 • 后处理中如何获得孔隙水消散引起的附加沉降量,将其从总变形中分离出来(相对位移) • 后处理中显示 Pore Pressure 的常用方法 问题说明: • 三层土体,从上到下 依次为 Clay(粘土)- Sand(砂土)-Clay(粘 土),具体尺寸见右图; • 粘土层和砂土层的渗 透系数不同,粘土层渗 透系数低;粘土层和砂 土层的骨架参数和渗透系数如右图(有关固结沉降分析中所使用的单位制,请参考网站上面的相关 文档); • 边界条件中的两侧(No Drainage)和底边(Impervious)等价为不排水边界条件;顶边(地面)为 排水边界条件; • 顶部荷载为恒定 Pressure,零时刻加上并保持 295 天; 1
土体固结沉降分析 • 模型可简化为 2D 平面应变模型进行分析; 一、建立地应力计算模型 由于这个分析中先要计算地应力状态,然后计算固结沉降量,因此首先准备计算地应力的模型。 1.建立几何模型 点击图标 ,在弹出窗口中输入 16 个点坐标值: 由于模型采用 2D 的平面应变模型,所有点的 X 坐标为 零(空白即为零)。 0.0 -8.0 0.0 0 2 0.0 8.0 0.0 0 3 0.0 -50.0 0.0 0 4 0.0 50.0 0.0 0 5 0.0 -8.0 8.0 0 6 0.0 8.0 8.0 0 7 0.0 -50.0 8.0 0 8 9 0.0 50.0 8.0 0 10 0.0 -8.0 12.0 0 11 0.0 8.0 12.0 0 12 0.0 -50.0 12.0 0 13 0.0 50.0 12.0 0 14 0.0 -8.0 20.0 0 15 0.0 8.0 20.0 0 16 0.0 -50.020.0 0 17 0.0 50.0 20.0 0 点击图标 ,依次创建 9 个 Surface: SURFACE VERTEX NAME=1 P1=16 P2=12 P3=10 P4=14 * SURFACE VERTEX NAME=2 P1=12 P2=8 P3=6 P4=10 * SURFACE VERTEX NAME=3 P1=8 P2=4 P3=2 P4=6 * SURFACE VERTEX NAME=4 P1=14 P2=10 P3=11 P4=15 * SURFACE VERTEX NAME=5 P1=15 P2=11 P3=13 P4=17 * SURFACE VERTEX NAME=6 P1=10 P2=6 P3=7 P4=11 * SURFACE VERTEX NAME=7 P1=6 P2=2 P3=3 P4=7 * SURFACE VERTEX NAME=8 P1=7 P2=3 P3=5 P4=9 * SURFACE VERTEX NAME=9 P1=11 P2=7 P3=9 P4=13 2

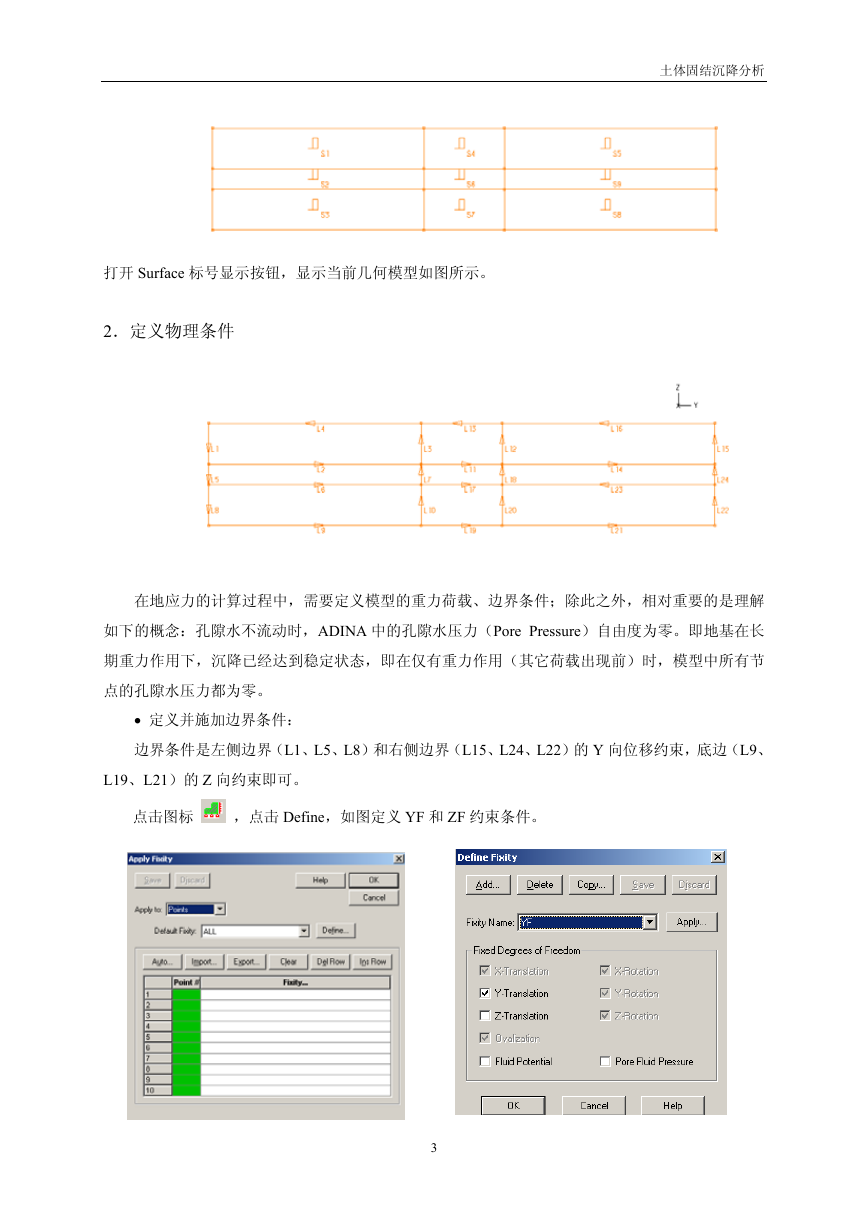

土体固结沉降分析 打开 Surface 标号显示按钮,显示当前几何模型如图所示。 2.定义物理条件 在地应力的计算过程中,需要定义模型的重力荷载、边界条件;除此之外,相对重要的是理解 如下的概念:孔隙水不流动时,ADINA 中的孔隙水压力(Pore Pressure)自由度为零。即地基在长 期重力作用下,沉降已经达到稳定状态,即在仅有重力作用(其它荷载出现前)时,模型中所有节 点的孔隙水压力都为零。 • 定义并施加边界条件: 边界条件是左侧边界(L1、L5、L8)和右侧边界(L15、L24、L22)的 Y 向位移约束,底边(L9、 L19、L21)的 Z 向约束即可。 ,点击 Define,如图定义 YF 和 ZF 约束条件。 点击图标 3

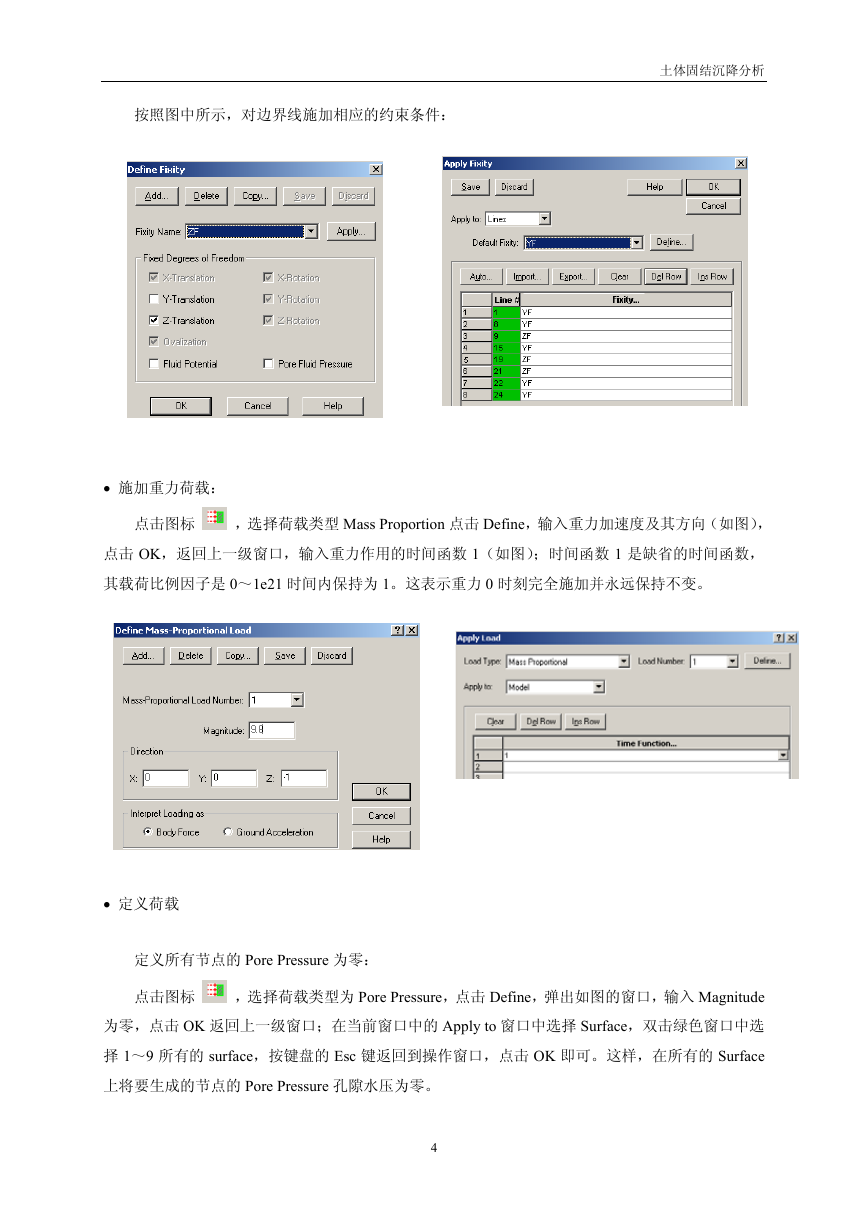

土体固结沉降分析 按照图中所示,对边界线施加相应的约束条件: • 施加重力荷载: 点击图标 ,选择荷载类型 Mass Proportion 点击 Define,输入重力加速度及其方向(如图), 点击 OK,返回上一级窗口,输入重力作用的时间函数 1(如图);时间函数 1 是缺省的时间函数, 其载荷比例因子是 0~1e21 时间内保持为 1。这表示重力 0 时刻完全施加并永远保持不变。 • 定义荷载 定义所有节点的 Pore Pressure 为零: 点击图标 ,选择荷载类型为 Pore Pressure,点击 Define,弹出如图的窗口,输入 Magnitude 为零,点击 OK 返回上一级窗口;在当前窗口中的 Apply to 窗口中选择 Surface,双击绿色窗口中选 择 1~9 所有的 surface,按键盘的 Esc 键返回到操作窗口,点击 OK 即可。这样,在所有的 Surface 上将要生成的节点的 Pore Pressure 孔隙水压为零。 4

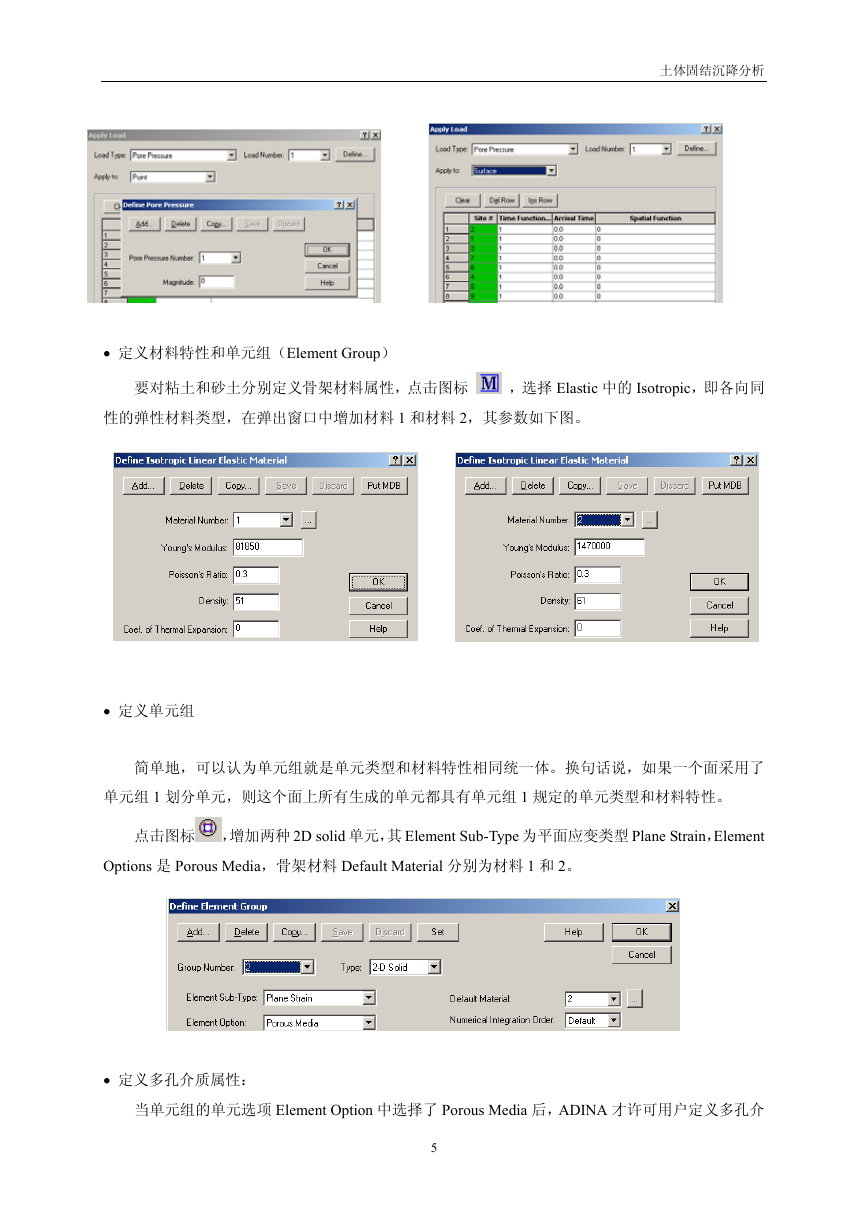

土体固结沉降分析 • 定义材料特性和单元组(Element Group) 要对粘土和砂土分别定义骨架材料属性,点击图标 ,选择 Elastic 中的 Isotropic,即各向同 性的弹性材料类型,在弹出窗口中增加材料 1 和材料 2,其参数如下图。 • 定义单元组 简单地,可以认为单元组就是单元类型和材料特性相同统一体。换句话说,如果一个面采用了 单元组 1 划分单元,则这个面上所有生成的单元都具有单元组 1 规定的单元类型和材料特性。 点击图标 ,增加两种 2D solid 单元,其 Element Sub-Type 为平面应变类型 Plane Strain,Element Options 是 Porous Media,骨架材料 Default Material 分别为材料 1 和 2。 • 定义多孔介质属性: 当单元组的单元选项 Element Option 中选择了 Porous Media 后,ADINA 才许可用户定义多孔介 5
