华为P9 原厂图 维修流程图 不识SD卡.pdf

第1页 / 共1页
资料共1页,全文预览结束

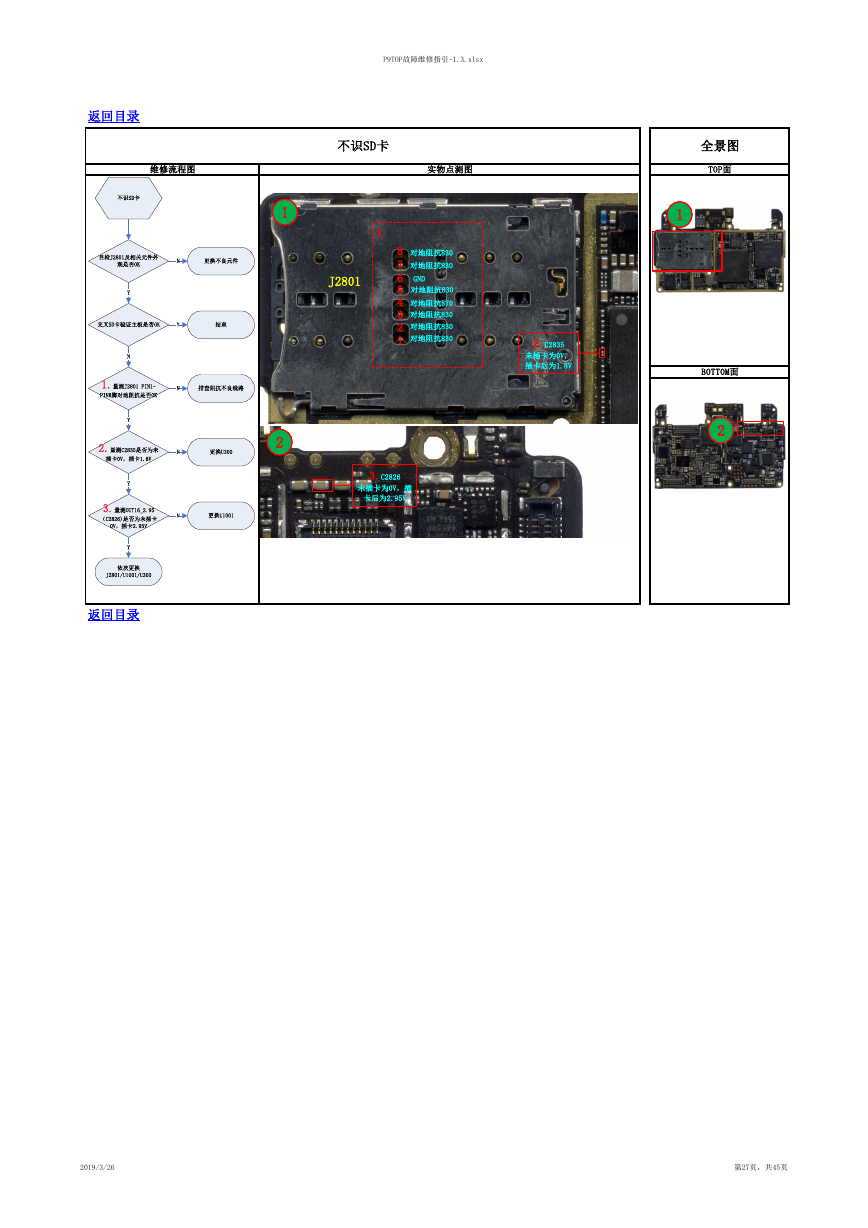

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 不识SD卡 1 2 1. J2801 8 7 6 5 4 3 2 1 对地阻抗830 对地阻抗830 GND 对地阻抗830 对地阻抗570 对地阻抗830 对地阻抗830 对地阻抗830 3.C2826 未插卡为0V,插 卡后为2.95V 2.C2835 未插卡为0V, 插卡后为1.8V 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/3/26 第27页,共45页 不识SD卡目检J2801及相关元件外观是否OK更换不良元件NY交叉SD卡验证主板是否OK结束YN1.量测J2801 PIN1-PIN8脚对地阻抗是否OK排查阻抗不良线路NY2.量测C2835是否为未插卡0V,插卡1.8V更换U300NY3.量测OUT16_2.95(C2826)是否为未插卡0V,插卡2.95V更换U1001N依次更换J2801/U1001/U300Y
