华为P9 原厂图 维修流程图 前置摄像故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

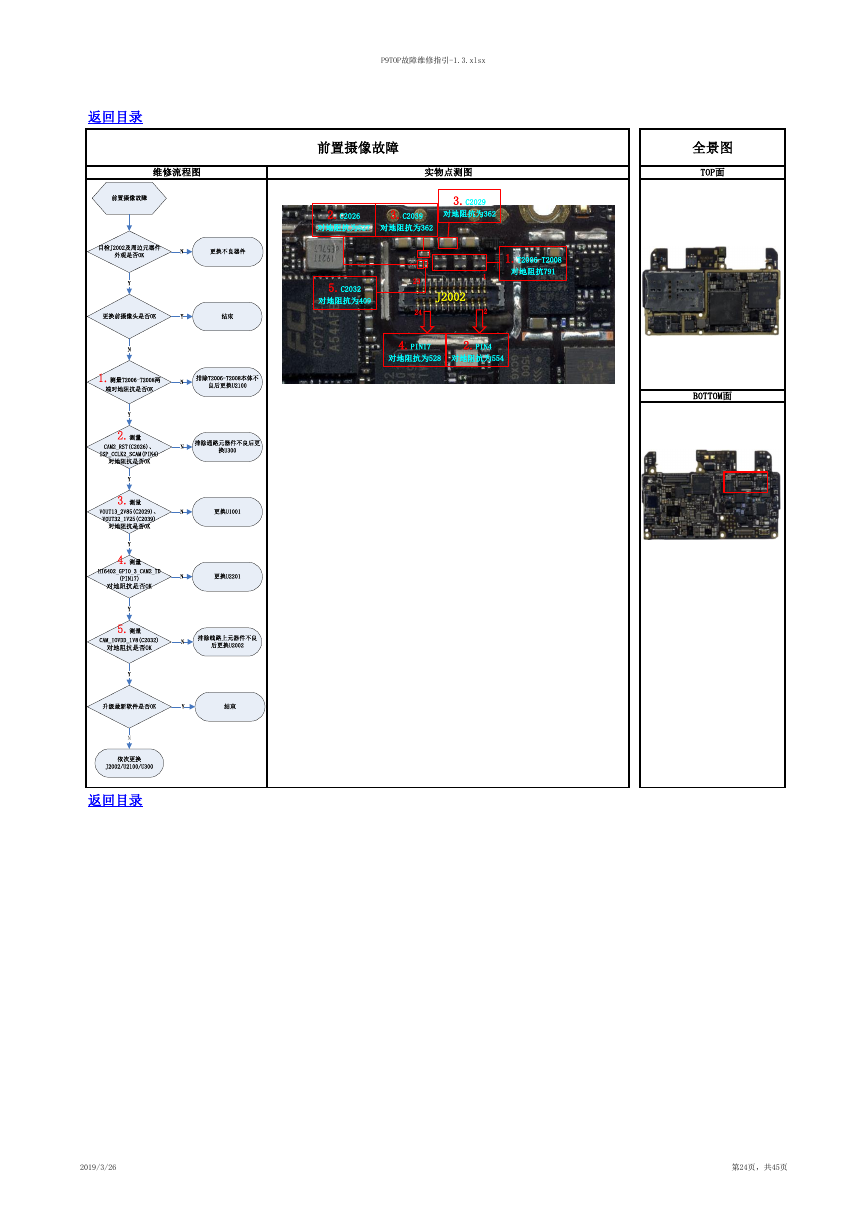

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 前置摄像故障 全景图 TOP面 2.C2026 3.C2039 对地阻抗为527 对地阻抗为362 3.C2029 对地阻抗为362 5.C2032 对地阻抗为409 23 24 J2002 1 2 4.PIN17 2.PIN4 对地阻抗为528 对地阻抗为554 1.T2006-T2008 对地阻抗791 BOTTOM面 返回目录 2019/3/26 第24页,共45页 目检J2002及周边元器件外观是否OK前置摄像故障2.测量CAM2_RST(C2026)、ISP_CCLK2_SCAM(PIN4)对地阻抗是否OK更换不良器件排除T2006-T2008本体不良后更换U2100N3.测量VOUT13_2V85(C2029)、VOUT32_1V25(C2039)对地阻抗是否OK更换U10011.测量T2006-T2008两端对地阻抗是否OK 排除通路元器件不良后更换U300NYNY更换前摄像头是否OK结束YNY4.测量HI6402_GPIO_3_CAM2_ID(PIN17)对地阻抗是否OK更换U2201NYNY排除线路上元器件不良后更换U20025.测量CAM_IOVDD_1V8(C2032)对地阻抗是否OK依次更换J2002/U2100/U300N升级最新软件是否OK结束YYN
