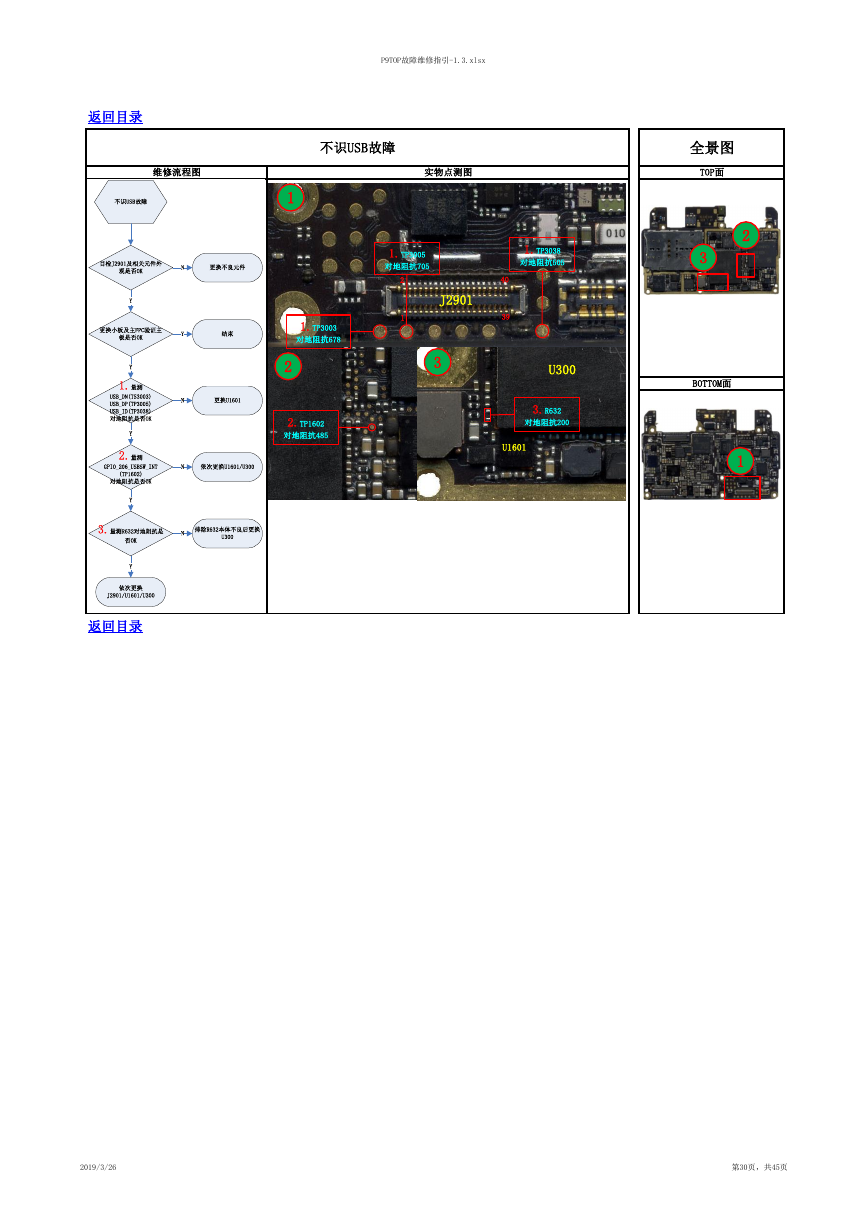

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 不识USB故障 1 2 1.TP3003 对地阻抗678 2.TP1602 对地阻抗485 1.TP3038 对地阻抗505 1.TP3005 对地阻抗705 2 1 J2901 40 39 3 U300 3.R632 对地阻抗200 U1601 全景图 TOP面 2 3 BOTTOM面 1 返回目录 2019/3/26 第30页，共45页 不识USB故障目检J2901及相关元件外观是否OKNY更换小板及主FPC验证主板是否OKYY1.量测USB_DN(TS3003)USB_DP(TP3005)USB_ID(TP3038)对地阻抗是否OKNY2.量测GPIO_206_USBSW_INT(TP1602)对地阻抗是否OKN3.量测R632对地阻抗是否OKYNY依次更换J2901/U1601/U300更换不良元件结束更换U1601依次更换U1601/U300排除R632本体不良后更换U300
