用户手册(AM335X-LCD-Board-User-Manual-CN).pdf
AM335X LCD Board 用户手册
AM335X LCD BOARD
用户手册
产 品 概 述
AM335X LCD Board 是一块 MarsBoard AM335X 的外扩板，支持接入 4.3 寸和 7 寸电阻屏。
[核心接口简介]
3. 7inch 屏接口
方便接入 7 寸电阻屏
1. MarsBoard AM335X 接口
方便接入 MarsBoard AM335X
[器件介绍]
2. 4.3inch 屏接口
方便接入 4.3 寸电阻屏
4. 电源指示灯
版本：V1.0，日期：2015 年 8 月 7 日
1
微雪电子WAVESHARE ELECTRONICS
AM335X LCD Board 用户手册

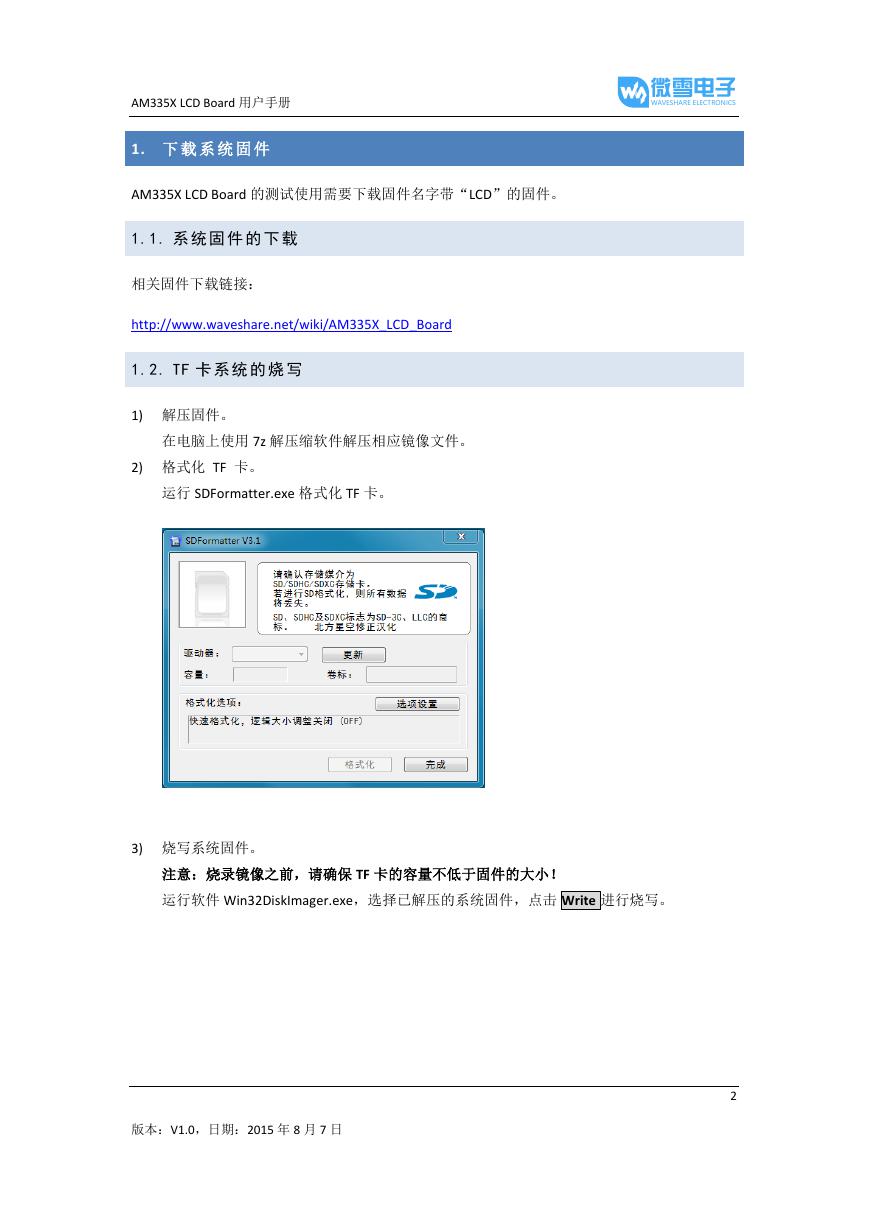

1. 下 载 系 统 固 件
AM335X LCD Board 的测试使用需要下载固件名字带“LCD”的固件。
1.1. 系 统 固 件 的 下 载
相关固件下载链接：
http://www.waveshare.net/wiki/AM335X_LCD_Board
1.2. TF 卡 系 统 的 烧 写
1) 解压固件。
在电脑上使用 7z 解压缩软件解压相应镜像文件。
2) 格式化 TF 卡。
运行 SDFormatter.exe 格式化 TF 卡。
3) 烧写系统固件。
注意：烧录镜像之前，请确保 TF 卡的容量不低于固件的大小！
运行软件 Win32DiskImager.exe，选择已解压的系统固件，点击 Write 进行烧写。
版本：V1.0，日期：2015 年 8 月 7 日
2
微雪电子WAVESHARE ELECTRONICS
AM335X LCD Board 用户手册

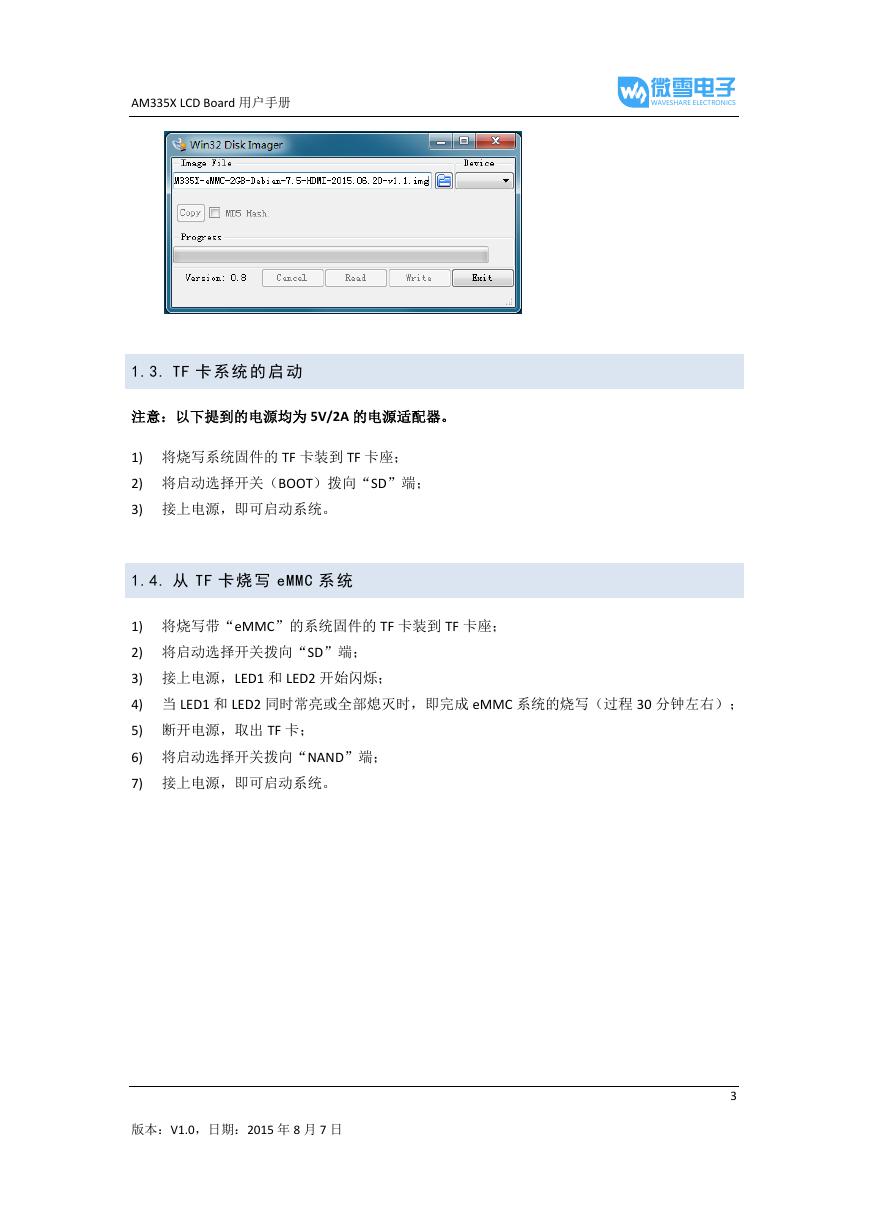

1.3. TF 卡 系 统 的 启 动
注意：以下提到的电源均为 5V/2A 的电源适配器。
1) 将烧写系统固件的 TF 卡装到 TF 卡座；
2) 将启动选择开关（BOOT）拨向“SD”端；
3) 接上电源，即可启动系统。
1.4. 从 TF 卡 烧 写 eMMC 系 统
1) 将烧写带“eMMC”的系统固件的 TF 卡装到 TF 卡座；
2) 将启动选择开关拨向“SD”端；
3) 接上电源，LED1 和 LED2 开始闪烁；
4) 当 LED1 和 LED2 同时常亮或全部熄灭时，即完成 eMMC 系统的烧写（过程 30 分钟左右）；
5) 断开电源，取出 TF 卡；
6) 将启动选择开关拨向“NAND”端；
7) 接上电源，即可启动系统。
版本：V1.0，日期：2015 年 8 月 7 日
3
微雪电子WAVESHARE ELECTRONICS
AM335X LCD Board 用户手册

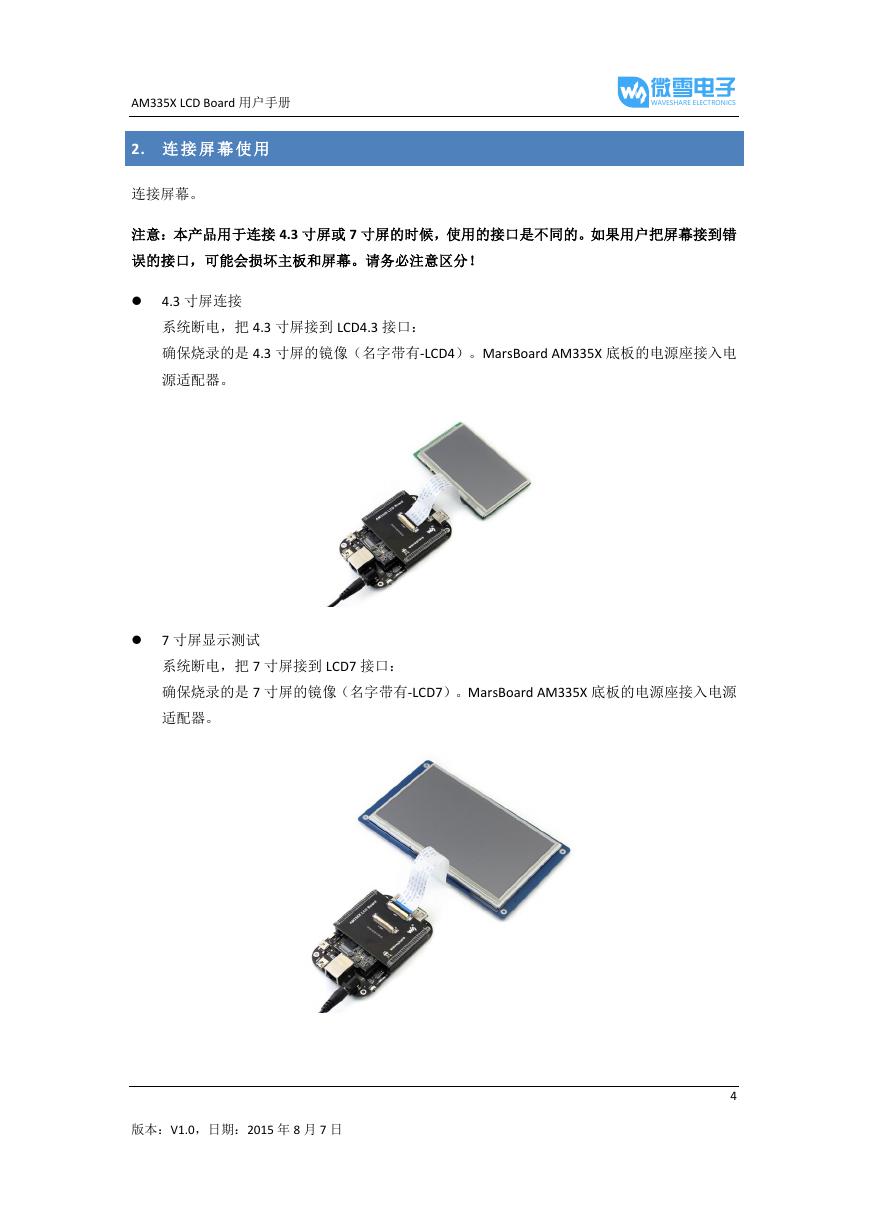

2. 连 接 屏 幕 使 用
连接屏幕。
注意：本产品用于连接 4.3 寸屏或 7 寸屏的时候，使用的接口是不同的。如果用户把屏幕接到错
误的接口，可能会损坏主板和屏幕。请务必注意区分！
4.3 寸屏连接
系统断电，把 4.3 寸屏接到 LCD4.3 接口：
确保烧录的是 4.3 寸屏的镜像（名字带有-LCD4）。MarsBoard AM335X 底板的电源座接入电
源适配器。
7 寸屏显示测试
系统断电，把 7 寸屏接到 LCD7 接口：
确保烧录的是 7 寸屏的镜像（名字带有-LCD7）。MarsBoard AM335X 底板的电源座接入电源
适配器。
版本：V1.0，日期：2015 年 8 月 7 日
4
微雪电子WAVESHARE ELECTRONICS
AM335X LCD Board 用户手册

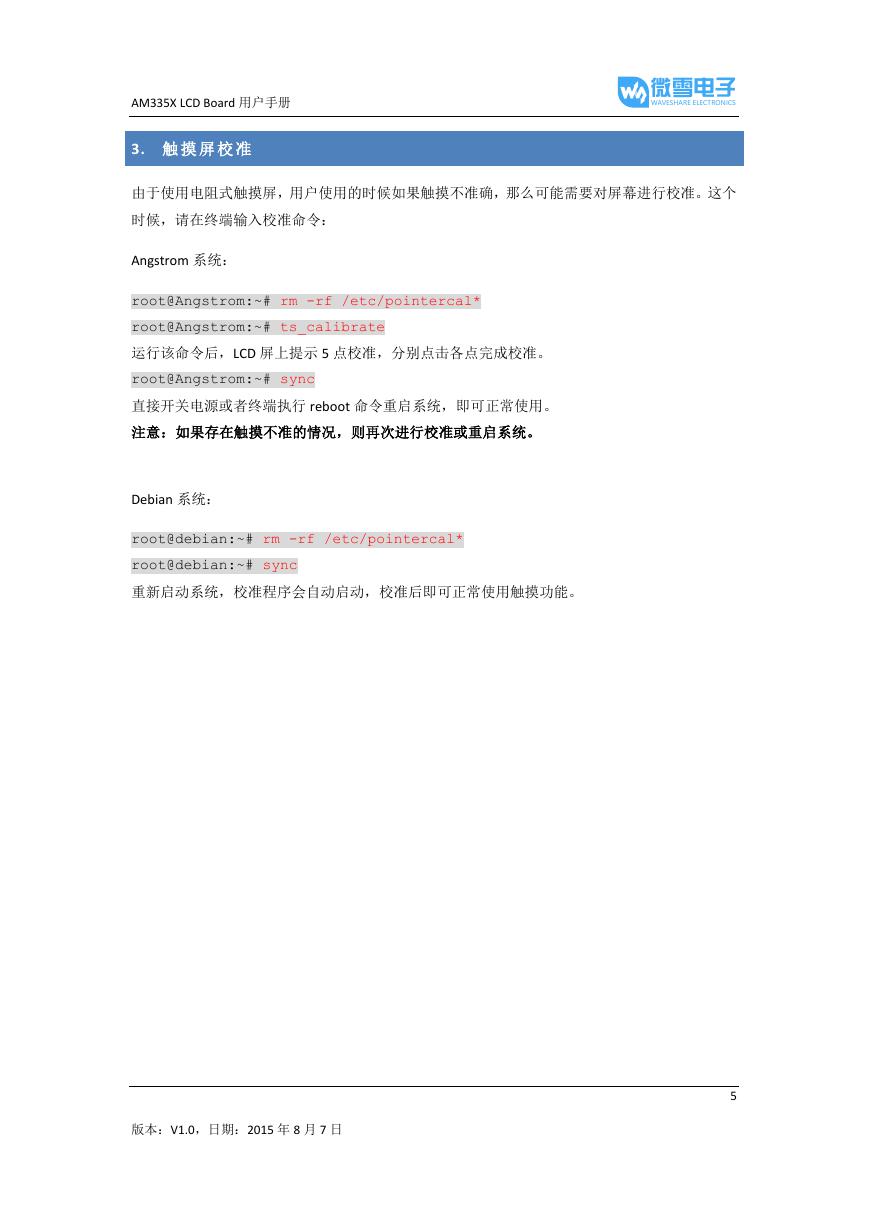

3. 触 摸 屏 校 准
由于使用电阻式触摸屏，用户使用的时候如果触摸不准确，那么可能需要对屏幕进行校准。这个
时候，请在终端输入校准命令：
Angstrom 系统：
root@Angstrom:~# rm -rf /etc/pointercal*
root@Angstrom:~# ts_calibrate
运行该命令后，LCD 屏上提示 5 点校准，分别点击各点完成校准。
root@Angstrom:~# sync
直接开关电源或者终端执行 reboot 命令重启系统，即可正常使用。
注意：如果存在触摸不准的情况，则再次进行校准或重启系统。
Debian 系统：
root@debian:~# rm -rf /etc/pointercal*
root@debian:~# sync
重新启动系统，校准程序会自动启动，校准后即可正常使用触摸功能。
版本：V1.0，日期：2015 年 8 月 7 日
5
微雪电子WAVESHARE ELECTRONICS
AM335X LCD Board 用户手册

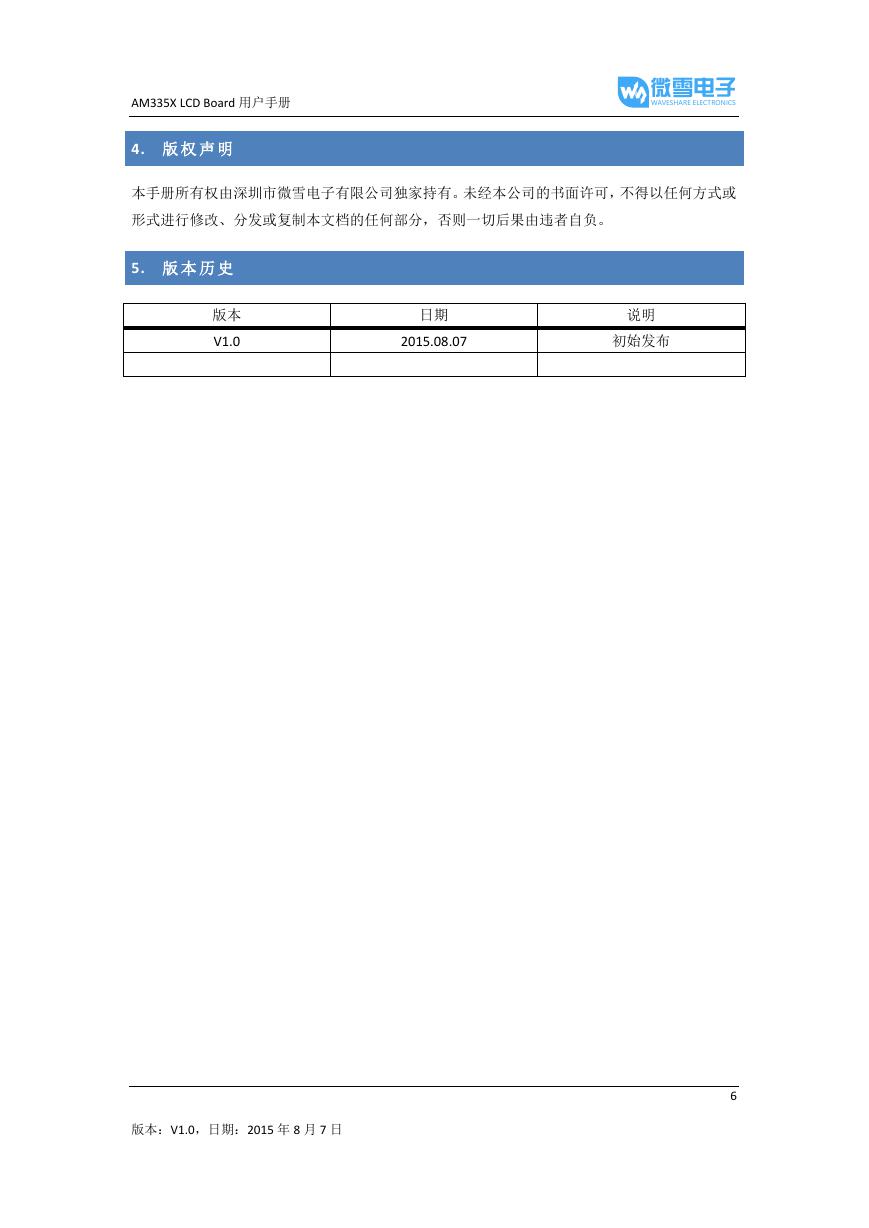

4. 版 权 声 明
本手册所有权由深圳市微雪电子有限公司独家持有。未经本公司的书面许可，不得以任何方式或
形式进行修改、分发或复制本文档的任何部分，否则一切后果由违者自负。
5. 版 本 历 史
版本
V1.0
日期
2015.08.07
说明
初始发布
版本：V1.0，日期：2015 年 8 月 7 日
6
微雪电子WAVESHARE ELECTRONICS
