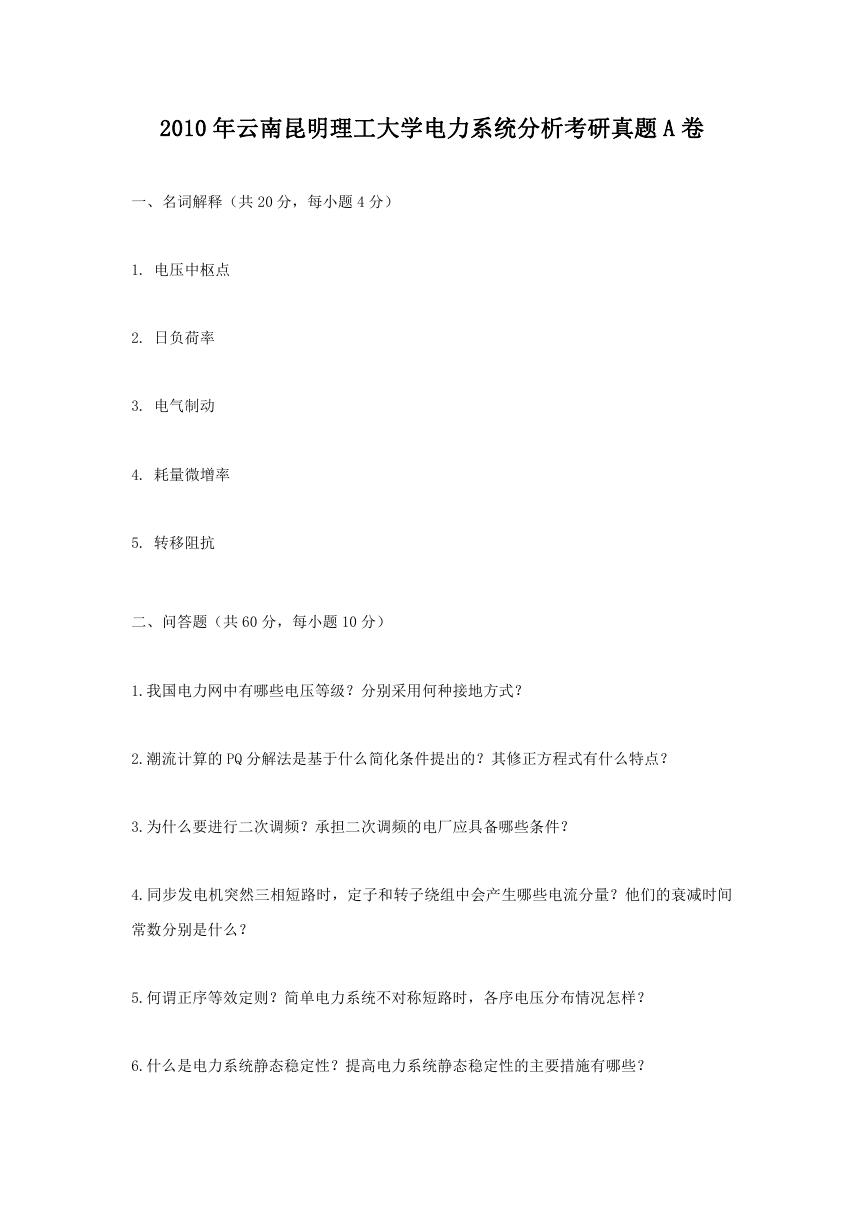

2010 年云南昆明理工大学电力系统分析考研真题 A 卷一、名词解释（共 20 分，每小题 4 分） 1. 电压中枢点 2. 日负荷率 3. 电气制动 4. 耗量微增率 5. 转移阻抗二、问答题（共 60 分，每小题 10 分） 1.我国电力网中有哪些电压等级？分别采用何种接地方式？ 2.潮流计算的 PQ 分解法是基于什么简化条件提出的？其修正方程式有什么特点？ 3.为什么要进行二次调频？承担二次调频的电厂应具备哪些条件？ 4.同步发电机突然三相短路时，定子和转子绕组中会产生哪些电流分量？他们的衰减时间常数分别是什么？ 5.何谓正序等效定则？简单电力系统不对称短路时，各序电压分布情况怎样？ 6.什么是电力系统静态稳定性？提高电力系统静态稳定性的主要措施有哪些？

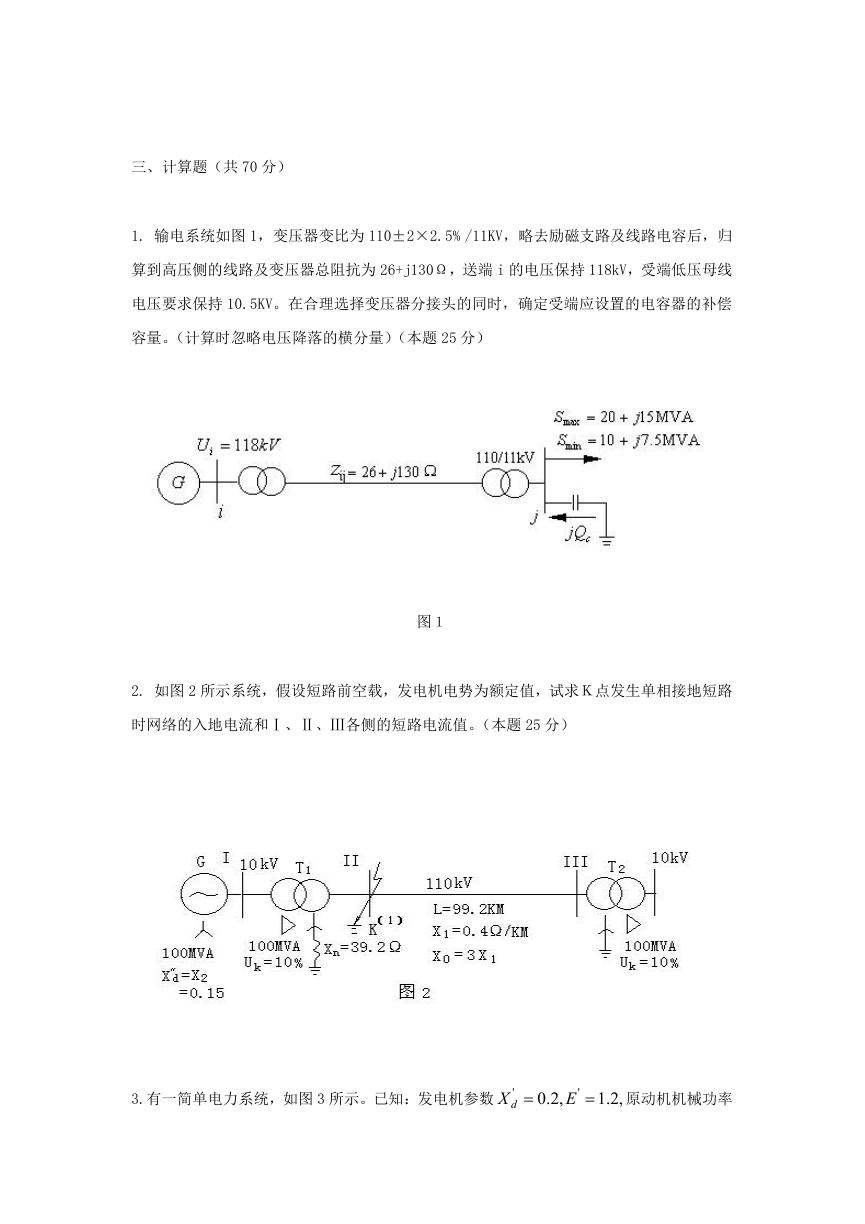

三、计算题（共 70 分） 1. 输电系统如图 1，变压器变比为 110±2×2.5% /11KV，略去励磁支路及线路电容后，归算到高压侧的线路及变压器总阻抗为 26+j130Ω，送端 i 的电压保持 118kV，受端低压母线电压要求保持 10.5KV。在合理选择变压器分接头的同时，确定受端应设置的电容器的补偿容量。（计算时忽略电压降落的横分量）（本题 25 分）图１ 2. 如图 2 所示系统，假设短路前空载，发电机电势为额定值，试求Ｋ点发生单相接地短路时网络的入地电流和Ⅰ、Ⅱ、Ⅲ各侧的短路电流值。（本题 25 分） 3.有一简单电力系统，如图 3 所示。已知：发电机参数 ' X d  ,2.0 E '  ,2.1 原动机机械功率

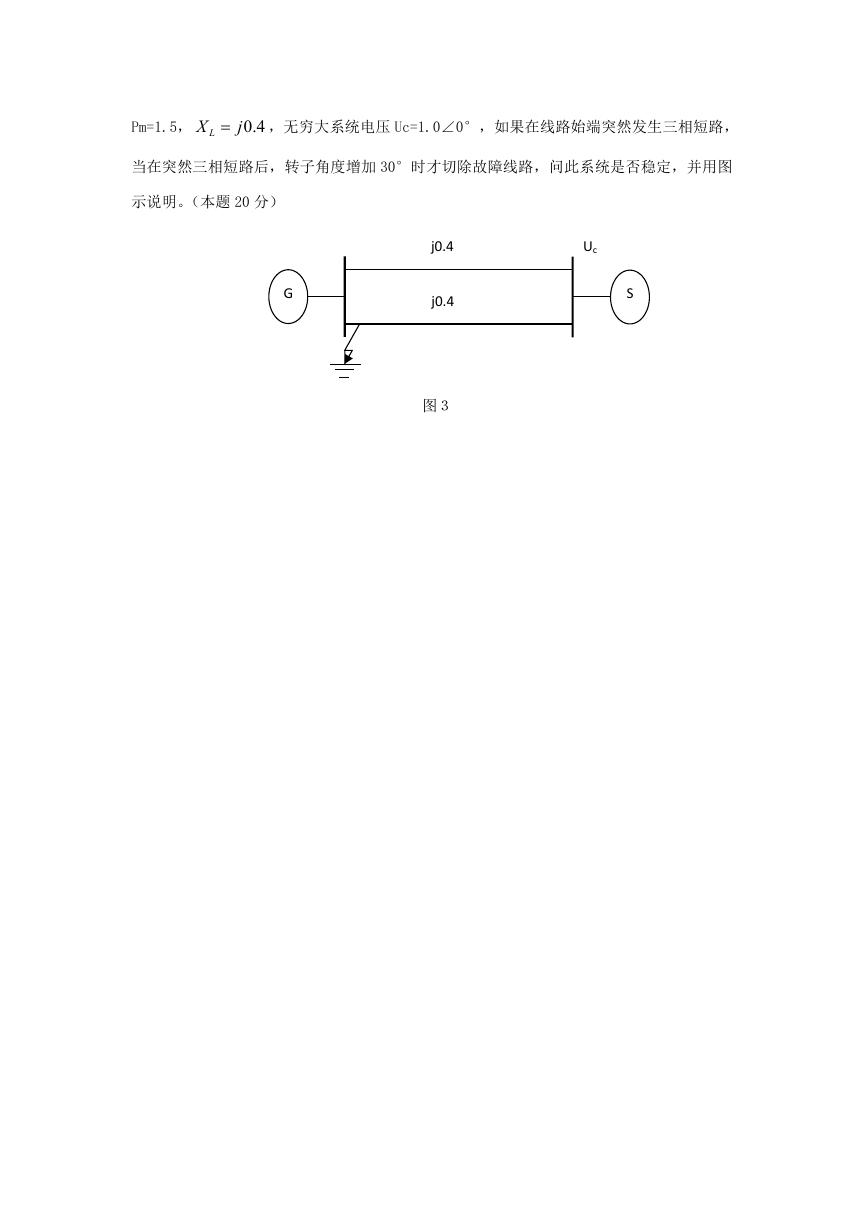

Pm=1.5， LX j 0.4 ，无穷大系统电压 Uc=1.0∠0°，如果在线路始端突然发生三相短路，当在突然三相短路后，转子角度增加 30°时才切除故障线路，问此系统是否稳定，并用图示说明。（本题 20 分） G Uc S j0.4 j0.4 图３
