2019 年重庆理工大学机械工程一考研真题 A 卷一、（20 分）图 1 所示机构设计方案简图,构件 EF,GH,IJ 相互平行且相等。 1）计算该机构设计方案简图的自由度（若有复合铰链、局部自由度或虚约束，必须明确指出）。（12 分） 2）判断它能否成为机构，机构具有确定运动的条件是什么，当机构的原动件数目大于或小于机构的自由度时，机构的运动将会发生什么情况？（8 分）二、（30 分）图 2 所示四杆机构，AB 为原动件，已知 AB=200mm ，BC=400mm ，DE=200mm ，图 1 D 为 BC 中点，且 DE 垂直于 BC， 1=45  ， 1=10rad/s 1)自选长度比例尺 l ，作出机构运动简图(5 分)。 2)用作图法求出该机构中滑块 3 的行程，机构处于图示位置时的传动角，找出机构的  。最小传动角 min ，判断该机构有无死点位置？（15 分） 3)当 AB 杆以 1绕 A 点逆时针转动，求机构图示位置所有瞬心位置及 E 点的速度。（10 分）三、（20 分）图 3 所示的钢板采用两个铰制孔螺栓连接在机架上，板受力 F  10kN ，板间图 2 摩擦系数 f  ，防滑系数 s 1.2 K  ，试确定： 0.3 1)此螺栓连接可能出现的失效形式；（6 分） 2)螺栓所受的力；(6 分) 3)若改用两个普通螺栓连接，螺栓的许用拉应力[   ] 80MPa ，求螺栓的小径 1d （保留

两位小数）?（8 分） 200 mm mm 图 3 四、（30 分）图 4 为两级蜗杆传动的带式输送装置，滚筒与蜗轮 4 连接成一体，蜗杆 1 为原动件,蜗轮 2 的螺旋线方向如图所示。已知：两级蜗杆传动的效率分别是 12=0.75  ，、拉力 =15500N F ,方向如图所示。  的电动机驱动蜗杆 1，能否满足要求？（4 分），工作时输送带的线速度 =0.12m/s 34=0.7 1)若选用额定功率 =3kWP 2)简述闭式蜗杆传动的失效形式及设计准则。（6 分） 3)要求蜗轮 2 与蜗杆 3 的轴向力方向相反，试确定蜗杆 1 的转动方向 1n 及蜗轮 2 的转动方向 2n ，确定蜗杆 3 及蜗轮 4 的螺旋线方向，作出蜗杆传动 1、2 和蜗杆传动 3、4 在啮合点处圆周力 tF 、径向力 rF 、轴向力 aF 的方向。（16 分） 4)根据受载情况分析，蜗杆 3 所在的中间轴属于哪种类型的轴？（4 分）五、（ 20 分）图 5(a) 、 (b) 为链传动的两种布置形式，小链轮为主动轮，中心距图 4 a  ～ (30 50) p 。 1)在图 5(a)中小链轮应按哪个方向回转才算合理？若采用图 5（b）的布置有什么缺点？应采取什么措施？（6 分）

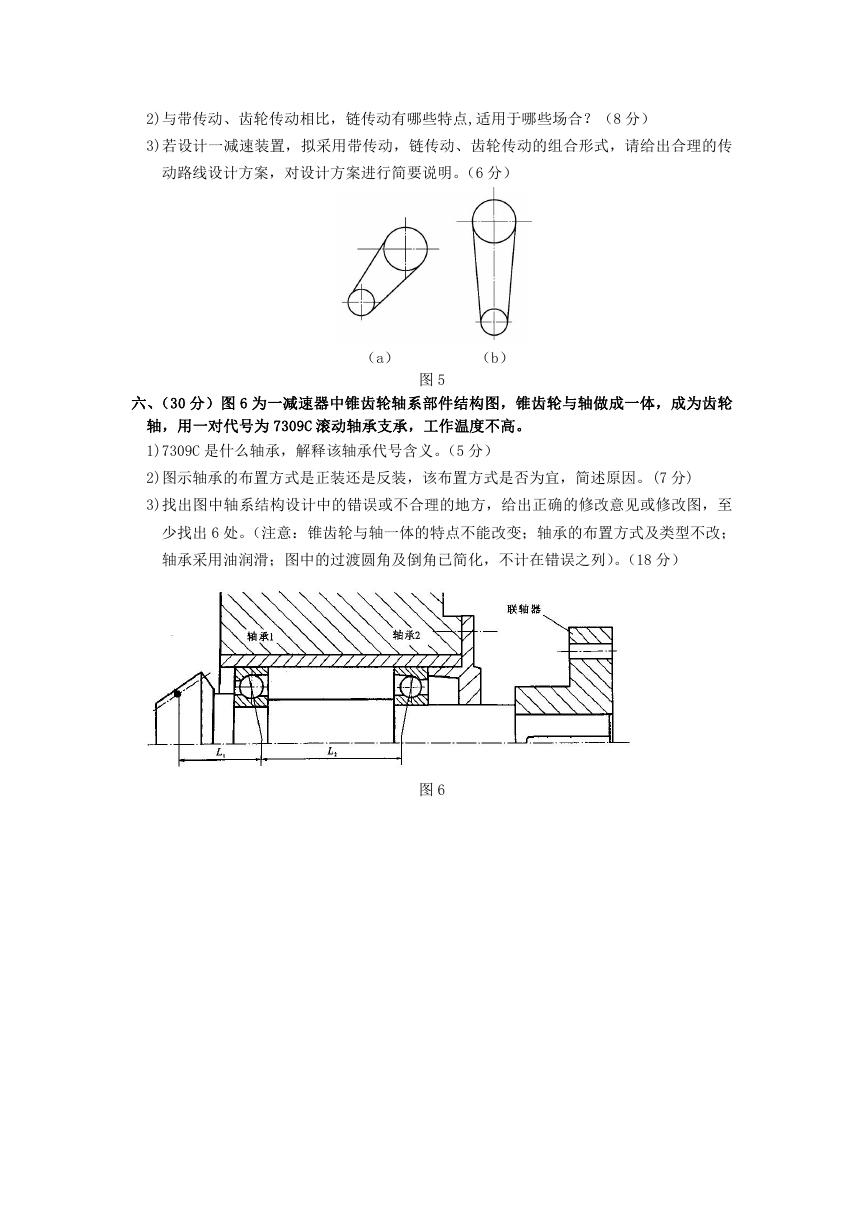

2)与带传动、齿轮传动相比，链传动有哪些特点,适用于哪些场合？（8 分） 3)若设计一减速装置，拟采用带传动，链传动、齿轮传动的组合形式，请给出合理的传动路线设计方案，对设计方案进行简要说明。（6 分）（a）（b）图 5 六、（30 分）图 6 为一减速器中锥齿轮轴系部件结构图，锥齿轮与轴做成一体，成为齿轮轴，用一对代号为 7309C 滚动轴承支承，工作温度不高。 1)7309C 是什么轴承，解释该轴承代号含义。（5 分） 2)图示轴承的布置方式是正装还是反装，该布置方式是否为宜，简述原因。(7 分) 3)找出图中轴系结构设计中的错误或不合理的地方，给出正确的修改意见或修改图，至少找出 6 处。（注意：锥齿轮与轴一体的特点不能改变；轴承的布置方式及类型不改；轴承采用油润滑；图中的过渡圆角及倒角已简化，不计在错误之列）。（18 分）图 6
