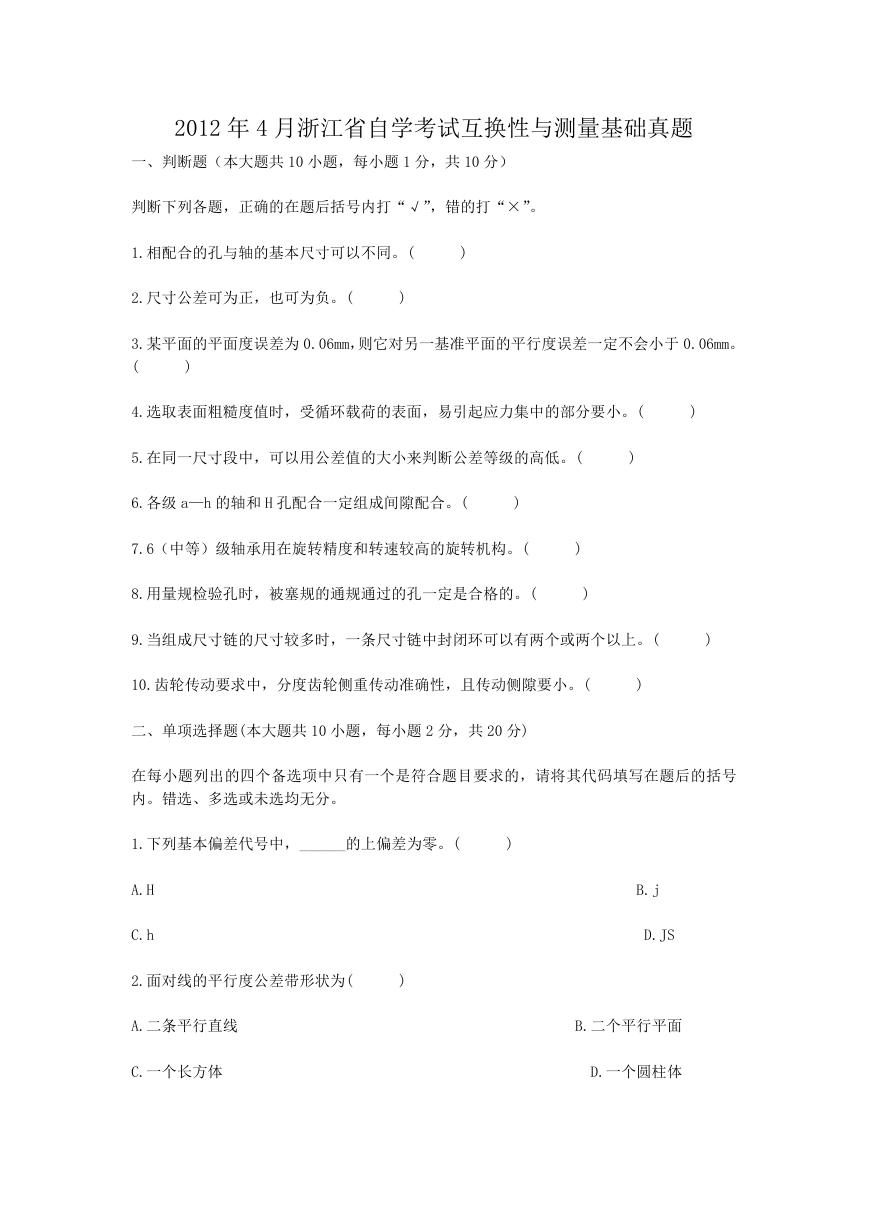

2012 年 4 月浙江省自学考试互换性与测量基础真题 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 判断下列各题，正确的在题后括号内打“√”，错的打“×”。 1.相配合的孔与轴的基本尺寸可以不同。( ) 2.尺寸公差可为正，也可为负。( ) 3.某平面的平面度误差为 0.06mm，则它对另一基准平面的平行度误差一定不会小于 0.06mm。 ( ) 4.选取表面粗糙度值时，受循环载荷的表面，易引起应力集中的部分要小。( ) 5.在同一尺寸段中，可以用公差值的大小来判断公差等级的高低。( ) 6.各级 a—h 的轴和 H 孔配合一定组成间隙配合。( ) 7.6（中等）级轴承用在旋转精度和转速较高的旋转机构。( 8.用量规检验孔时，被塞规的通规通过的孔一定是合格的。( ) ) 9.当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。( ) 10.齿轮传动要求中，分度齿轮侧重传动准确性，且传动侧隙要小。( ) 二、单项选择题(本大题共 10 小题，每小题 2 分，共 20 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。错选、多选或未选均无分。 1.下列基本偏差代号中，______的上偏差为零。( ) A.H C.h 2.面对线的平行度公差带形状为( ) A.二条平行直线 C.一个长方体 B.j D.JS B.二个平行平面 D.一个圆柱体 

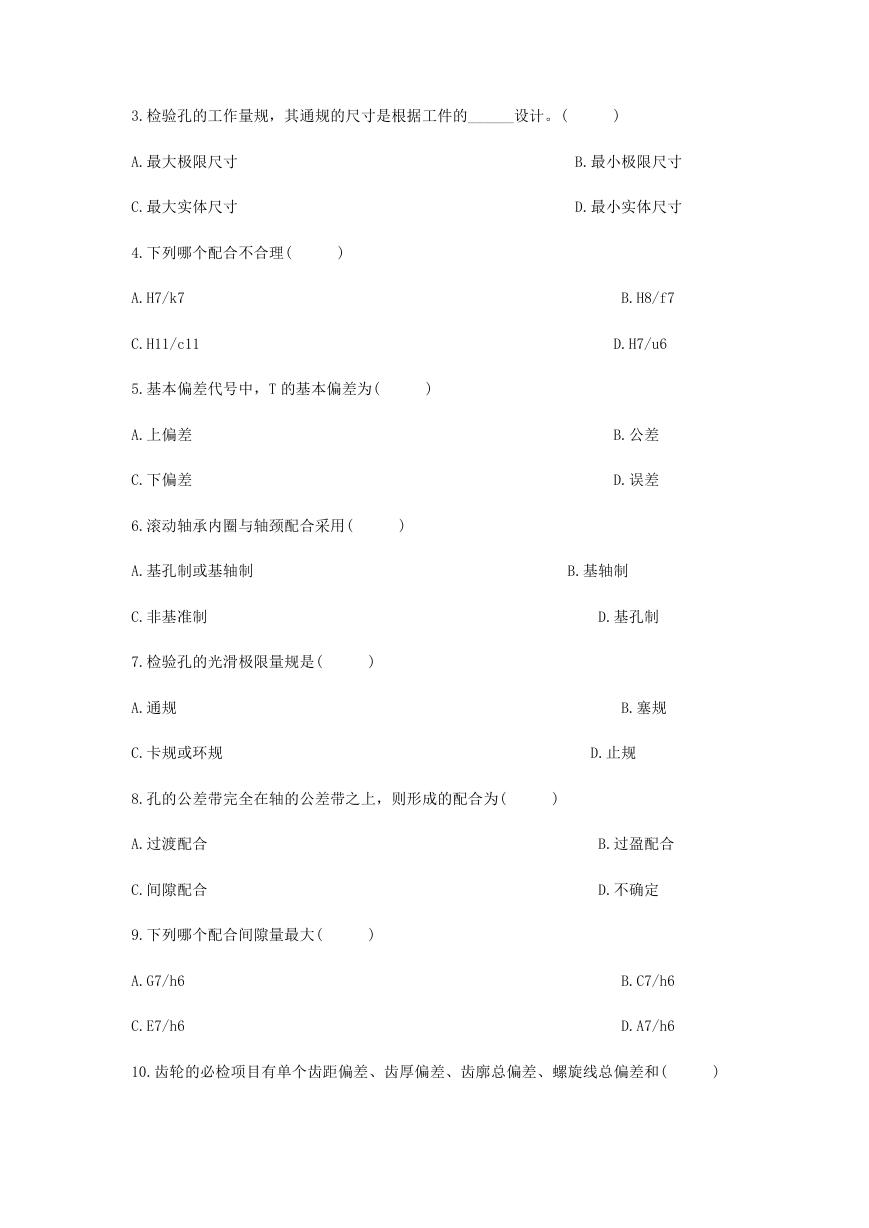

3.检验孔的工作量规，其通规的尺寸是根据工件的______设计。( ) A.最大极限尺寸 C.最大实体尺寸 4.下列哪个配合不合理( ) A.H7/k7 C.H11/c11 5.基本偏差代号中，T 的基本偏差为( ) A.上偏差 C.下偏差 6.滚动轴承内圈与轴颈配合采用( ) A.基孔制或基轴制 C.非基准制 7.检验孔的光滑极限量规是( ) A.通规 C.卡规或环规 8.孔的公差带完全在轴的公差带之上，则形成的配合为( ) A.过渡配合 C.间隙配合 9.下列哪个配合间隙量最大( ) A.G7/h6 C.E7/h6 B.最小极限尺寸 D.最小实体尺寸 B.H8/f7 D.H7/u6 B.公差 D.误差 B.基轴制 D.基孔制 B.塞规 D.止规 B.过盈配合 D.不确定 B.C7/h6 D.A7/h6 10.齿轮的必检项目有单个齿距偏差、齿厚偏差、齿廓总偏差、螺旋线总偏差和( ) 

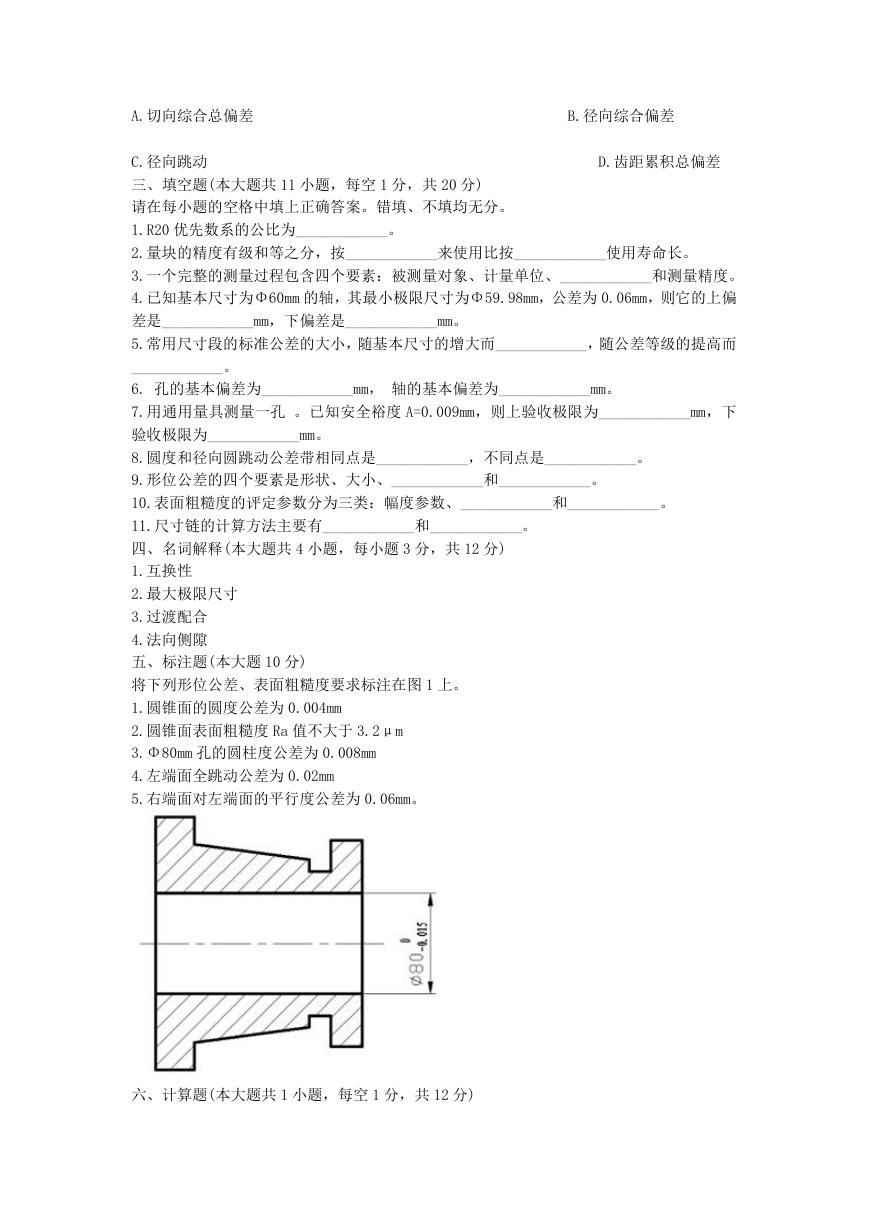

A.切向综合总偏差 B.径向综合偏差 D.齿距累积总偏差 C.径向跳动 三、填空题(本大题共 11 小题，每空 1 分，共 20 分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.R20 优先数系的公比为____________。 2.量块的精度有级和等之分，按____________来使用比按____________使用寿命长。 3.一个完整的测量过程包含四个要素：被测量对象、计量单位、____________和测量精度。 4.已知基本尺寸为Φ60mm 的轴，其最小极限尺寸为Φ59.98mm，公差为 0.06mm，则它的上偏 差是____________mm，下偏差是____________mm。 5.常用尺寸段的标准公差的大小，随基本尺寸的增大而____________，随公差等级的提高而 ____________。 6. 孔的基本偏差为____________mm， 轴的基本偏差为____________mm。 7.用通用量具测量一孔 。已知安全裕度 A=0.009mm，则上验收极限为____________mm，下 验收极限为____________mm。 8.圆度和径向圆跳动公差带相同点是____________，不同点是____________。 9.形位公差的四个要素是形状、大小、____________和____________。 10.表面粗糙度的评定参数分为三类：幅度参数、____________和____________。 11.尺寸链的计算方法主要有____________和____________。 四、名词解释(本大题共 4 小题，每小题 3 分，共 12 分) 1.互换性 2.最大极限尺寸 3.过渡配合 4.法向侧隙 五、标注题(本大题 10 分) 将下列形位公差、表面粗糙度要求标注在图 1 上。 1.圆锥面的圆度公差为 0.004mm 2.圆锥面表面粗糙度 Ra 值不大于 3.2μm 3.Φ80mm 孔的圆柱度公差为 0.008mm 4.左端面全跳动公差为 0.02mm 5.右端面对左端面的平行度公差为 0.06mm。 六、计算题(本大题共 1 小题，每空 1 分，共 12 分) 

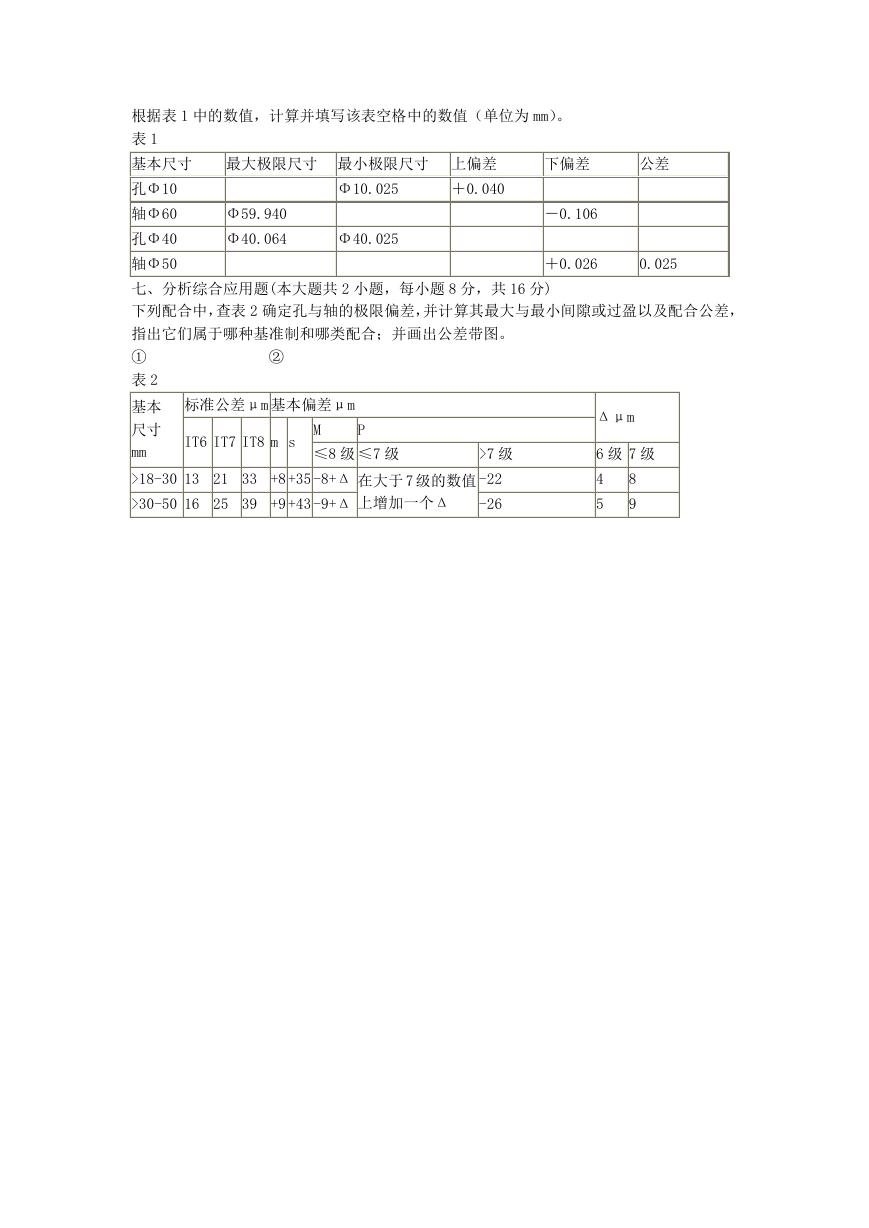

根据表 1 中的数值，计算并填写该表空格中的数值（单位为 mm）。 表 1 基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差 孔Φ10 轴Φ60 孔Φ40 轴Φ50 Φ10.025 ＋0.040 Φ59.940 Φ40.064 Φ40.025 －0.106 ＋0.026 0.025 七、分析综合应用题(本大题共 2 小题，每小题 8 分，共 16 分) 下列配合中，查表 2 确定孔与轴的极限偏差，并计算其最大与最小间隙或过盈以及配合公差， 指出它们属于哪种基准制和哪类配合；并画出公差带图。 ① 表 2 ② 基本 尺寸 mm 标准公差μm 基本偏差μm IT6 IT7 IT8 m s M P ≤8 级 ≤7 级 >7 级 6 级 7 级 >18-30 13 21 33 +8 +35 -8+Δ 在大于 7 级的数值 -22 >30-50 16 25 39 +9 +43 -9+Δ 上增加一个Δ -26 4 5 8 9 Δμm
