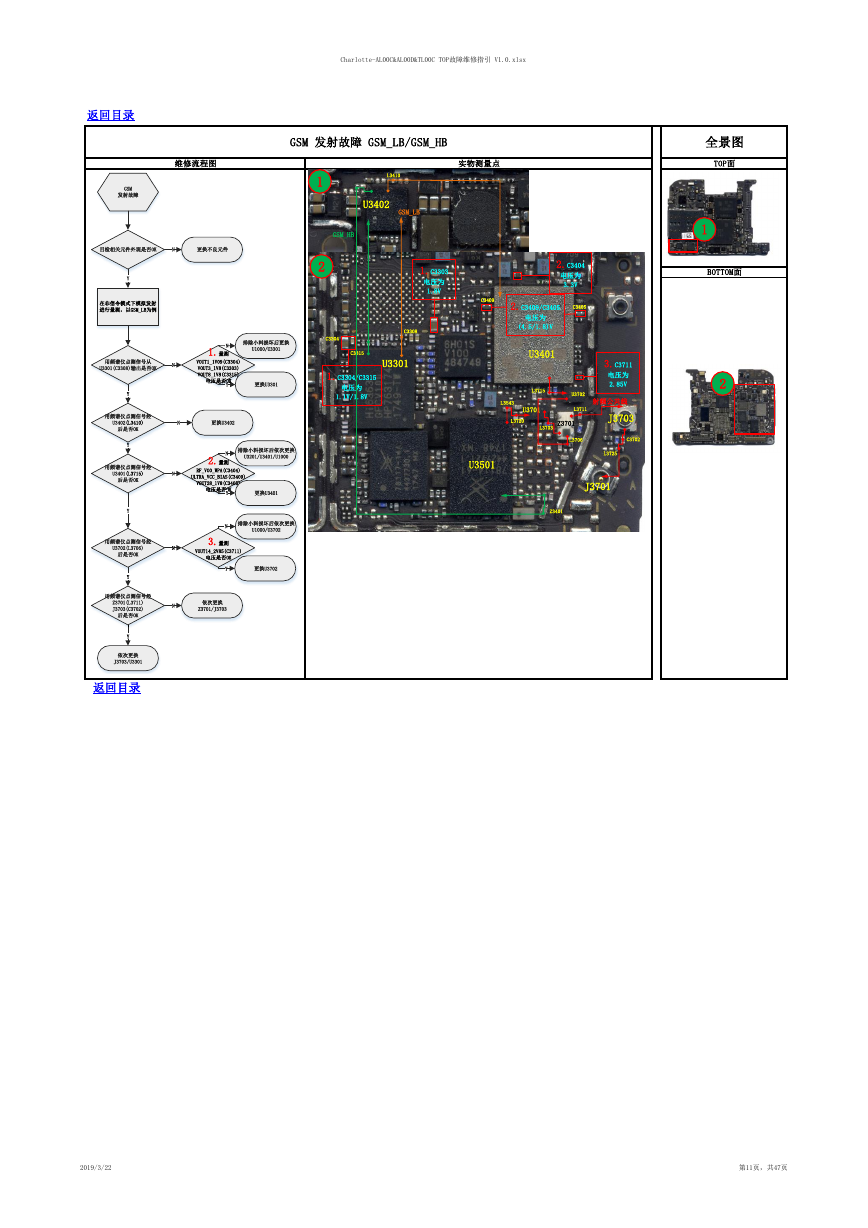

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 GSM 发射故障 GSM_LB/GSM_HB 维修流程图 实物测量点 L3410 U3402 GSM_LB 1 2 GSM_HB C3308 U3301 C3304 C3315 1.C3304/C3315 电压为 1.1V/1.8V 1.C3303 电压为 1.8V 2.C3404 电压为 3.3V C3409 2.C3409/C3405 C3405 电压为 (4.5/1.8)V U3401 L3715 L3543 U3701 U3702 L3711 L3720 Z3701 L3703 3.C3711 电压为 2.85V 射频公共线 J3703 L3706 C3702 L3725 J3701 Z3401 U3501 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/3/22 第11页，共47页 YN更换U3301排除小料损坏后更换U1000/U3301GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_LB为例用频谱仪点测信号从U3301(C3308)输出是否OK1.量测VOUT1_1V09(C3304) VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OKYNN用频谱仪点测信号经Z3701(L3711)J3703(C3702)后是否OKN用频谱仪点测信号经U3401(L3715)后是否OKNY2.量测RF_VO0_WPA(C3404)ULTRA_VCC_BIAS(C3409)VOUT28_1V8(C3405)电压是否OK排除小料损坏后依次更换U3201/U3401/U1000N更换U3401Y用频谱仪点测信号经U3702(L3706)后是否OKNY依次更换Z3701/J3703Y排除小料损坏后依次更换U1000/U37023.量测VOUT14_2V85(C3711)电压是否OK依次更换J3703/U3301N更换U3702YYY用频谱仪点测信号经U3402(L3410)后是否OKN更换U3402
