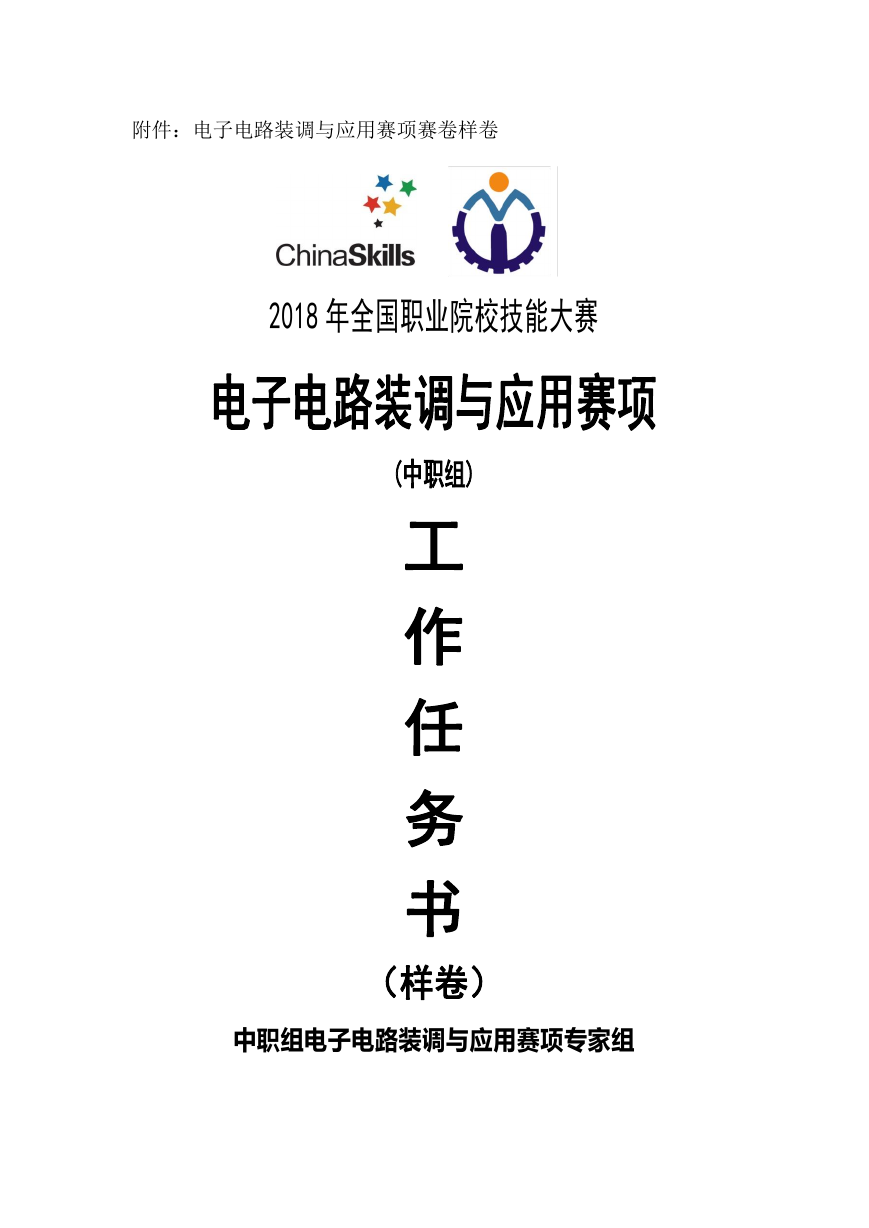

    附件：电子电路装调与应用赛项赛卷样卷 2018 年全国职业院校技能大赛 电子电路装调与应用赛项 (中职组) 工 作 任 务 书 （样卷） 中职组电子电路装调与应用赛项专家组

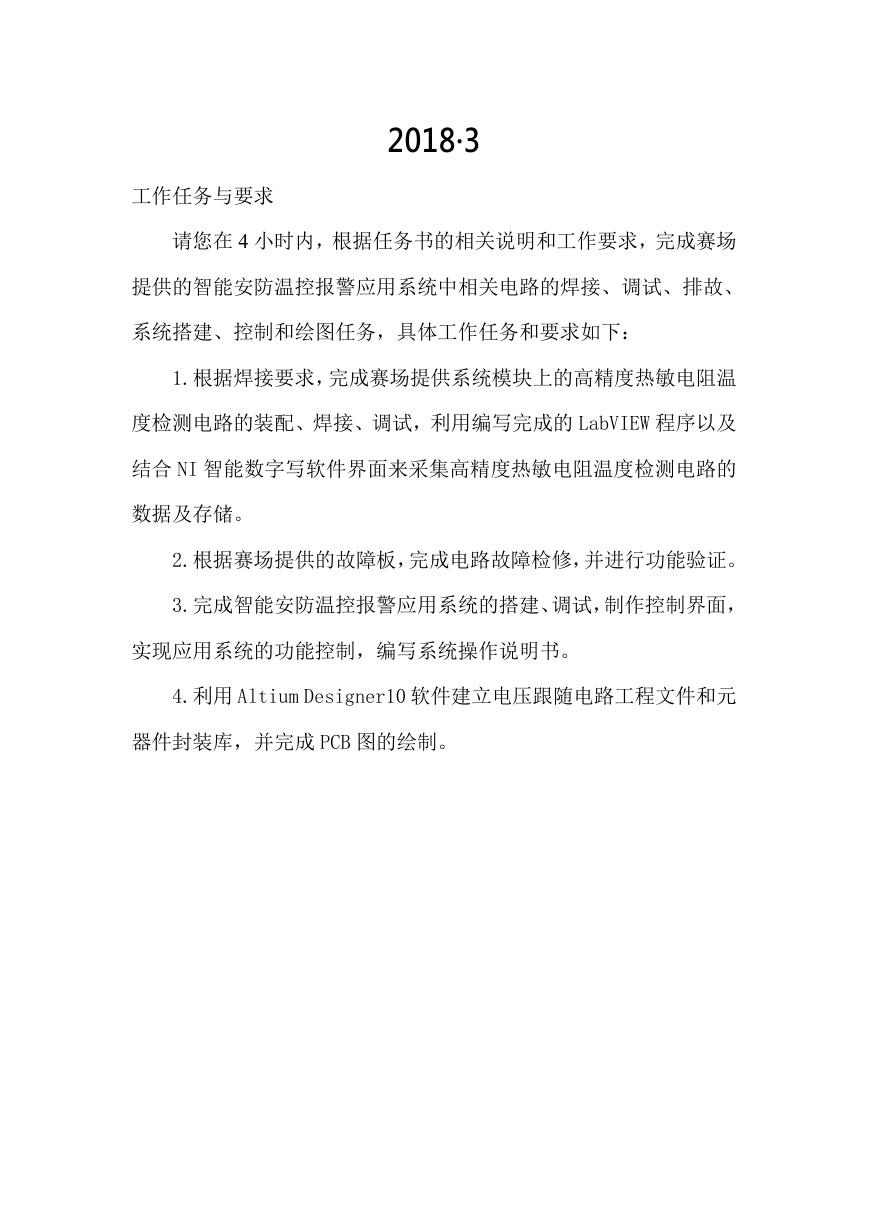

    2018·3 工作任务与要求 请您在 4 小时内，根据任务书的相关说明和工作要求，完成赛场 提供的智能安防温控报警应用系统中相关电路的焊接、调试、排故、 系统搭建、控制和绘图任务，具体工作任务和要求如下： 1.根据焊接要求，完成赛场提供系统模块上的高精度热敏电阻温 度检测电路的装配、焊接、调试，利用编写完成的 LabVIEW 程序以及 结合 NI 智能数字写软件界面来采集高精度热敏电阻温度检测电路的 数据及存储。 2.根据赛场提供的故障板，完成电路故障检修，并进行功能验证。 3.完成智能安防温控报警应用系统的搭建、调试，制作控制界面， 实现应用系统的功能控制，编写系统操作说明书。 4.利用 Altium Designer10 软件建立电压跟随电路工程文件和元 器件封装库，并完成 PCB 图的绘制。

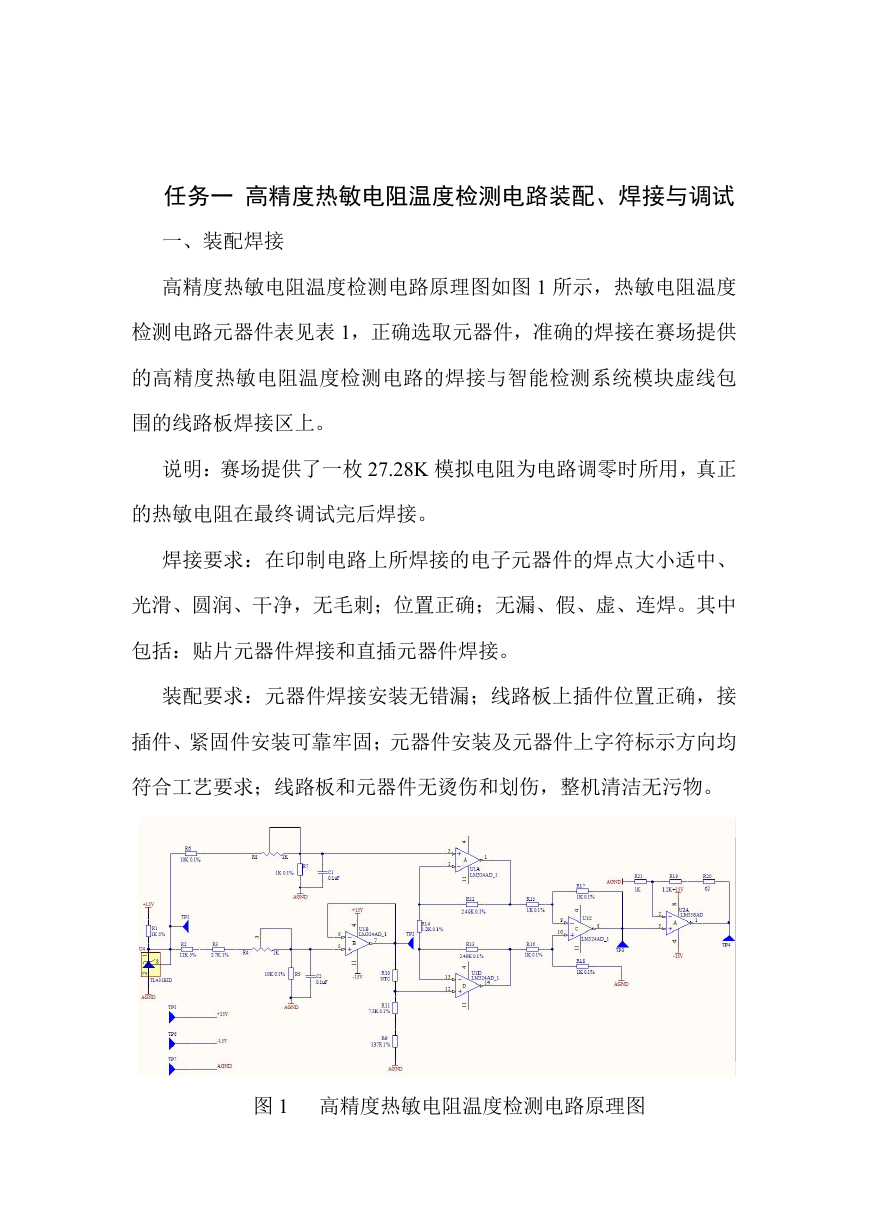

    任务一 高精度热敏电阻温度检测电路装配、焊接与调试 一、装配焊接 高精度热敏电阻温度检测电路原理图如图 1 所示，热敏电阻温度 检测电路元器件表见表 1，正确选取元器件，准确的焊接在赛场提供 的高精度热敏电阻温度检测电路的焊接与智能检测系统模块虚线包 围的线路板焊接区上。 说明：赛场提供了一枚 27.28K 模拟电阻为电路调零时所用，真正 的热敏电阻在最终调试完后焊接。 焊接要求：在印制电路上所焊接的电子元器件的焊点大小适中、 光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。其中 包括：贴片元器件焊接和直插元器件焊接。 装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接 插件、紧固件安装可靠牢固；元器件安装及元器件上字符标示方向均 符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。 图 1 高精度热敏电阻温度检测电路原理图

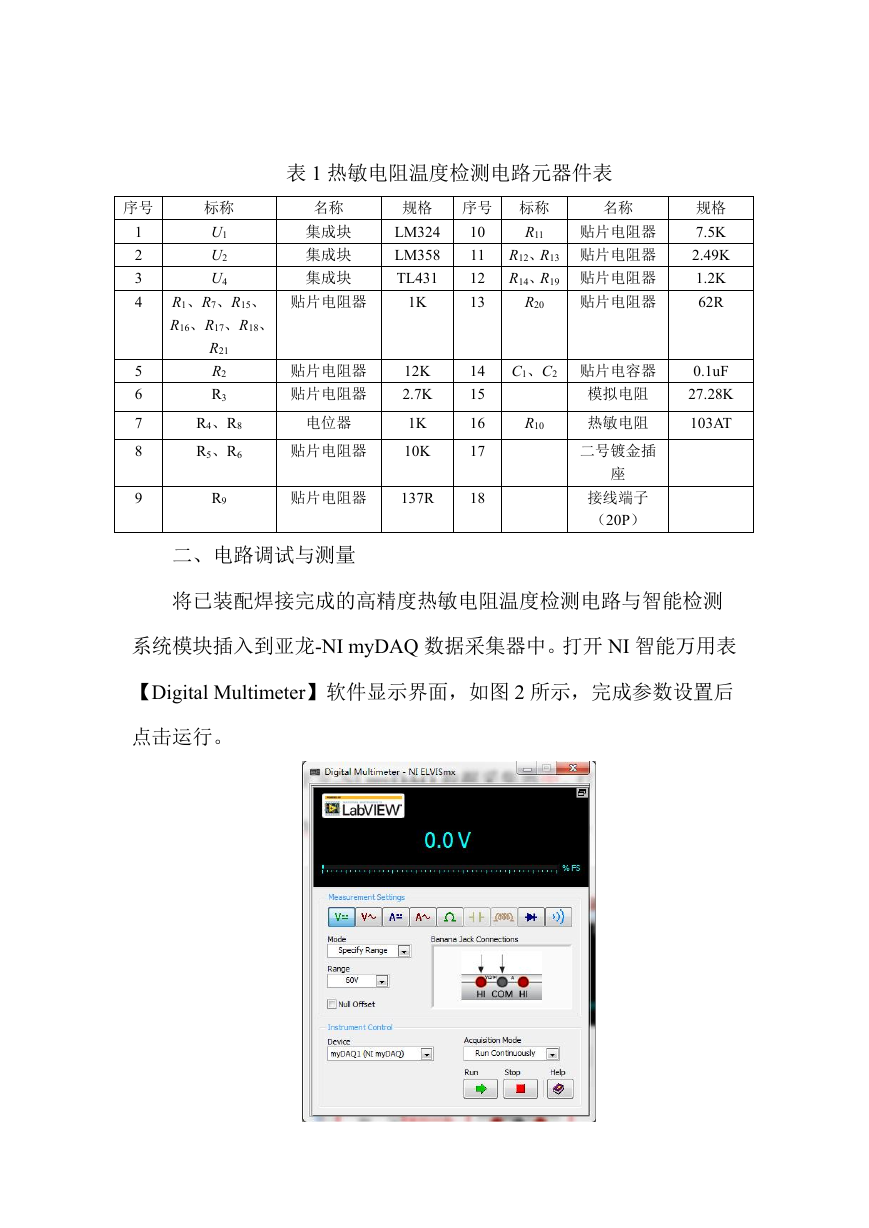

    表 1 热敏电阻温度检测电路元器件表 标称 U1 U2 U4 名称 集成块 集成块 集成块 规格 序号 标称 LM324 R11 LM358 TL431 10 11 12 13 名称 贴片电阻器 R12、R13 贴片电阻器 R14、R19 贴片电阻器 贴片电阻器 R20 规格 7.5K 2.49K 1.2K 62R 14 15 16 17 18 C1、C2 贴片电容器 模拟电阻 R10 热敏电阻 0.1uF 27.28K 103AT 二号镀金插 座 接线端子 （20P） 序号 1 2 3 4 5 6 7 8 9 R1、R7、R15、 R16、R17、R18、 贴片电阻器 1K R21 R2 R3 R4、R8 R5、R6 贴片电阻器 贴片电阻器 电位器 贴片电阻器 12K 2.7K 1K 10K R9 贴片电阻器 137R 二、电路调试与测量 将已装配焊接完成的高精度热敏电阻温度检测电路与智能检测 系统模块插入到亚龙-NI myDAQ 数据采集器中。打开 NI 智能万用表 【Digital Multimeter】软件显示界面，如图 2 所示，完成参数设置后 点击运行。

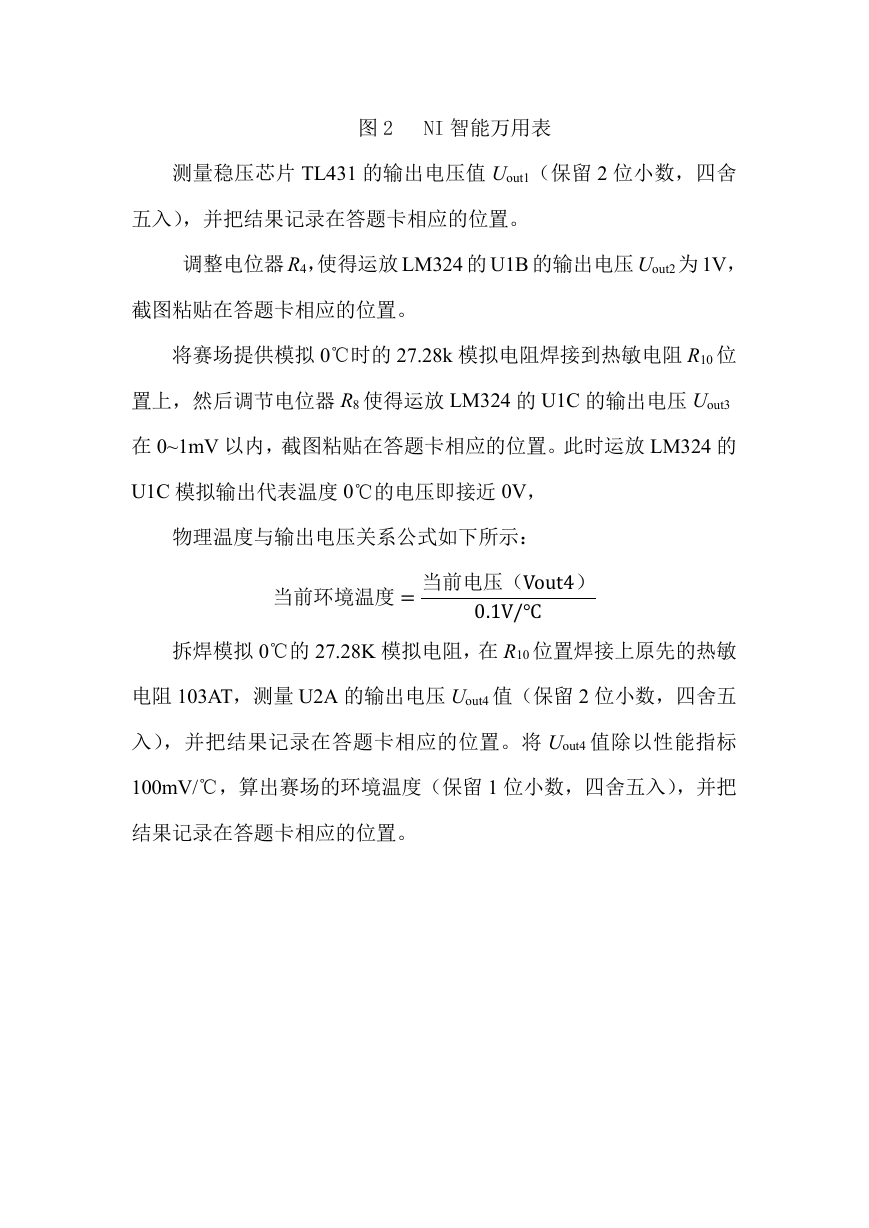

    图 2 NI 智能万用表 测量稳压芯片 TL431 的输出电压值 Uout1（保留 2 位小数，四舍 五入），并把结果记录在答题卡相应的位置。 调整电位器 R4，使得运放 LM324 的 U1B 的输出电压 Uout2 为 1V， 截图粘贴在答题卡相应的位置。 将赛场提供模拟 0℃时的 27.28k 模拟电阻焊接到热敏电阻 R10 位 置上，然后调节电位器 R8 使得运放 LM324 的 U1C 的输出电压 Uout3 在 0~1mV 以内，截图粘贴在答题卡相应的位置。此时运放 LM324 的 U1C 模拟输出代表温度 0℃的电压即接近 0V， 物理温度与输出电压关系公式如下所示： 当前环境温度= 当前电压（Vout4） 0.1V/℃ 拆焊模拟 0℃的 27.28K 模拟电阻，在 R10 位置焊接上原先的热敏 电阻 103AT，测量 U2A 的输出电压 Uout4 值（保留 2 位小数，四舍五 入），并把结果记录在答题卡相应的位置。将 Uout4 值除以性能指标 100mV/℃，算出赛场的环境温度（保留 1 位小数，四舍五入），并把 结果记录在答题卡相应的位置。

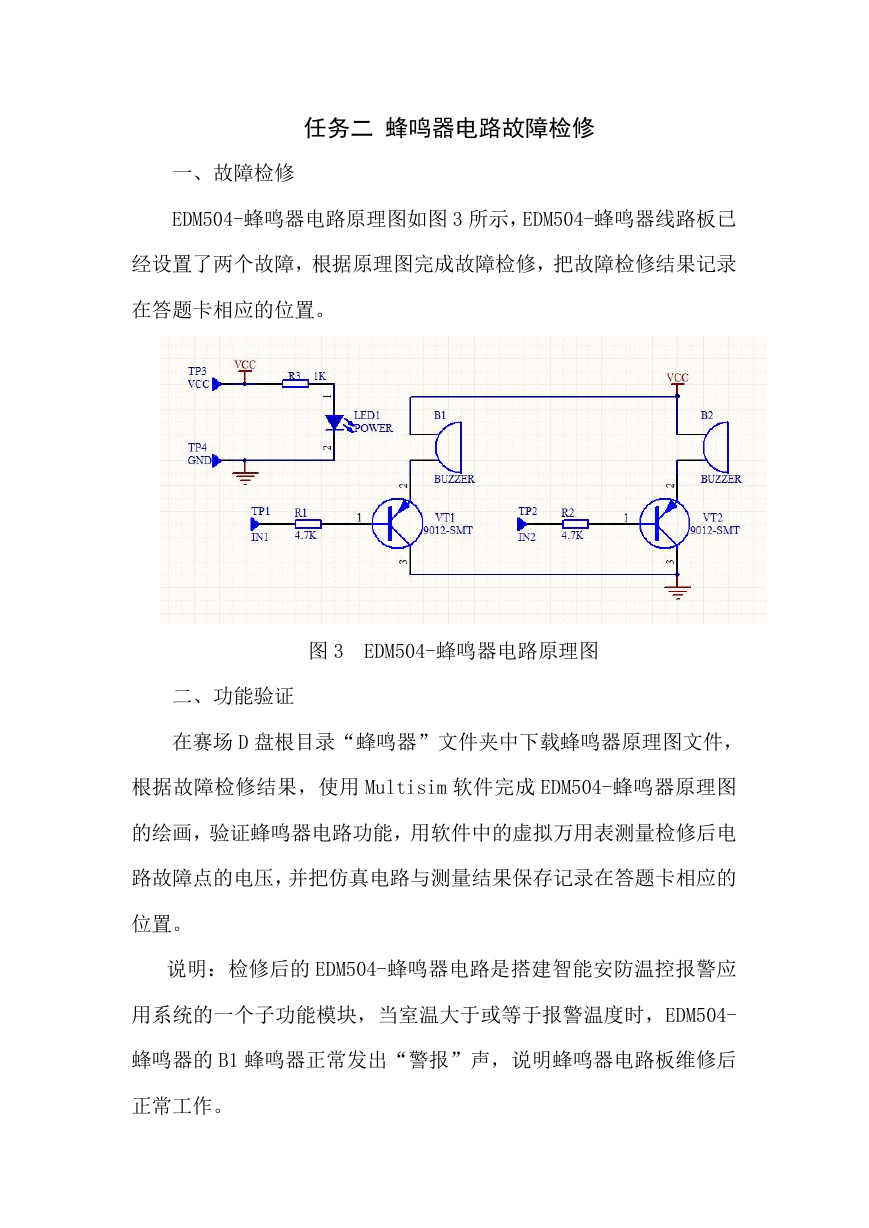

    任务二 蜂鸣器电路故障检修 一、故障检修 EDM504-蜂鸣器电路原理图如图 3 所示，EDM504-蜂鸣器线路板已 经设置了两个故障，根据原理图完成故障检修，把故障检修结果记录 在答题卡相应的位置。 图 3 EDM504-蜂鸣器电路原理图 二、功能验证 在赛场 D 盘根目录“蜂鸣器”文件夹中下载蜂鸣器原理图文件， 根据故障检修结果，使用 Multisim 软件完成 EDM504-蜂鸣器原理图 的绘画，验证蜂鸣器电路功能，用软件中的虚拟万用表测量检修后电 路故障点的电压，并把仿真电路与测量结果保存记录在答题卡相应的 位置。 说明：检修后的 EDM504-蜂鸣器电路是搭建智能安防温控报警应 用系统的一个子功能模块，当室温大于或等于报警温度时，EDM504- 蜂鸣器的 B1 蜂鸣器正常发出“警报”声，说明蜂鸣器电路板维修后 正常工作。

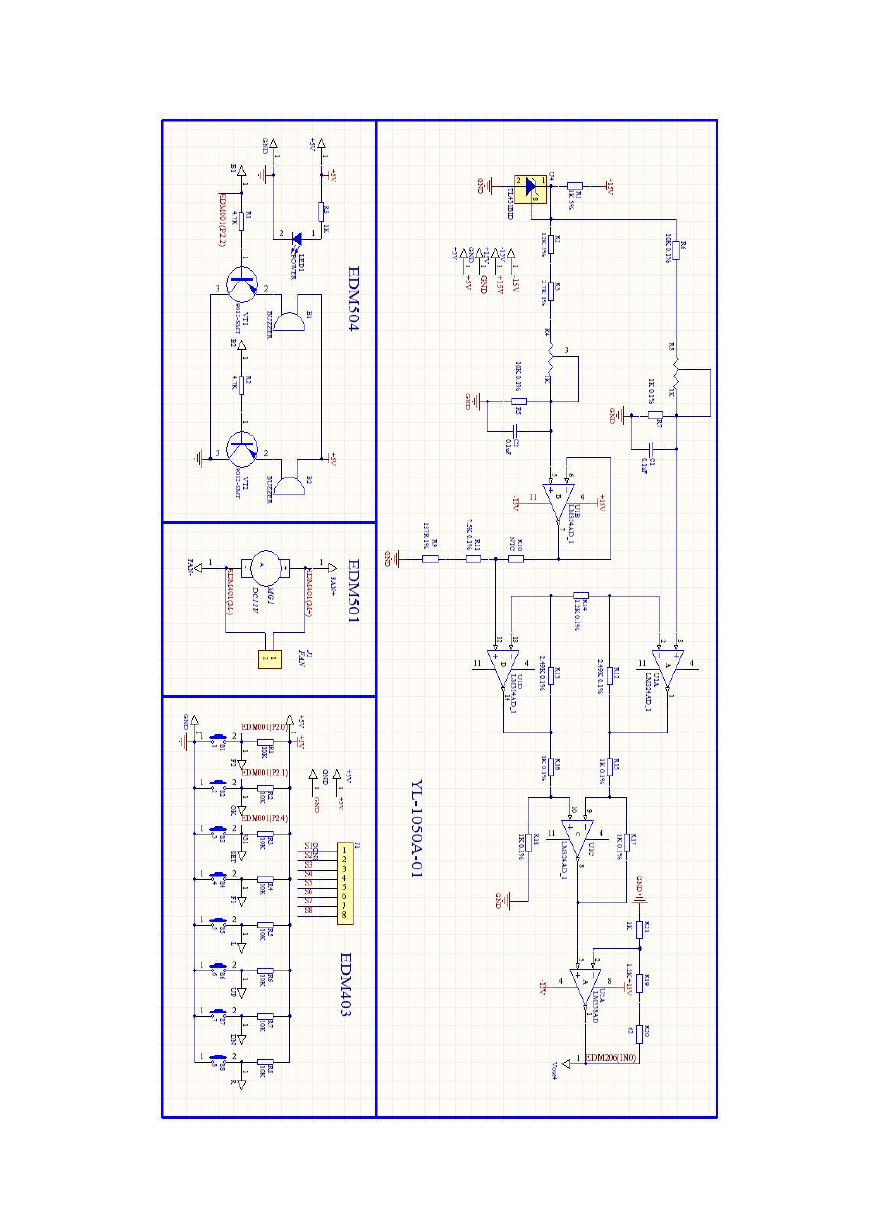

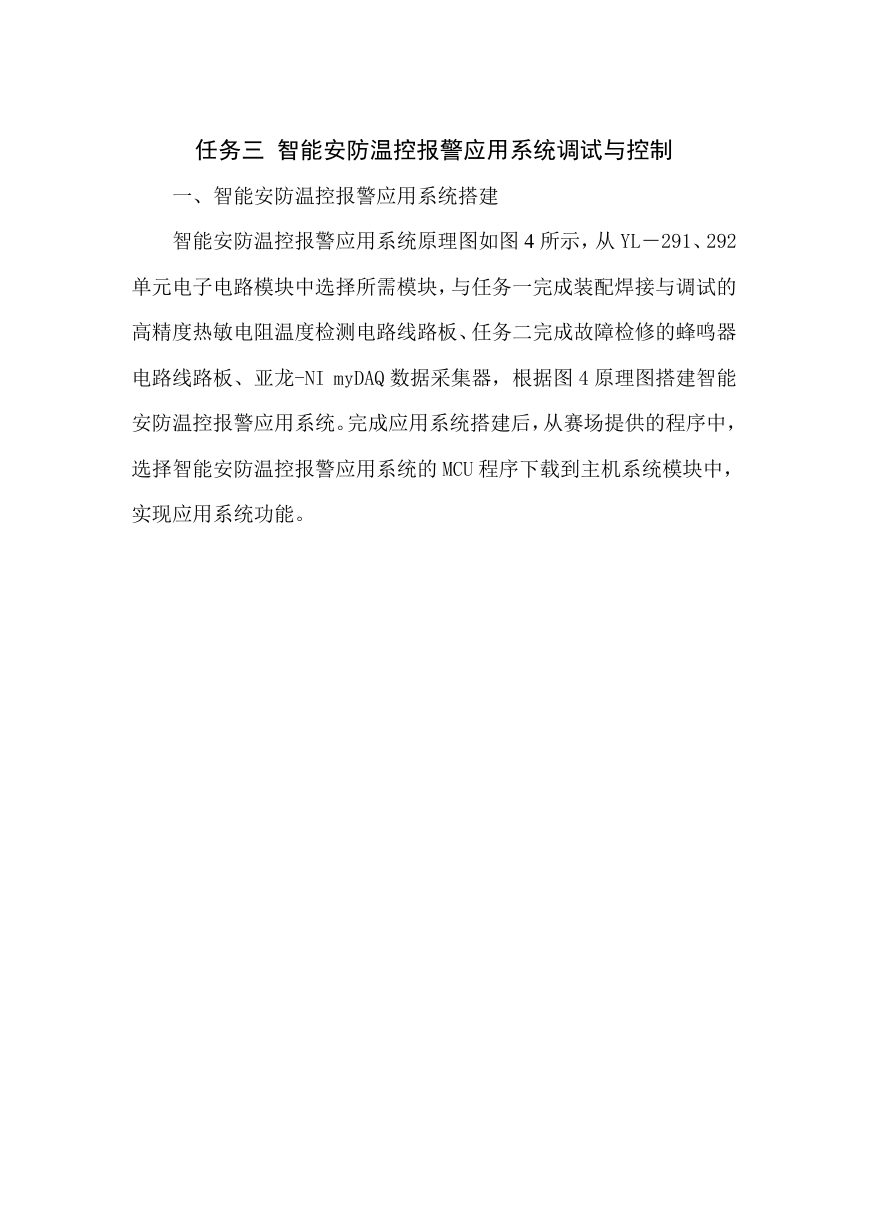

    任务三 智能安防温控报警应用系统调试与控制 一、智能安防温控报警应用系统搭建 智能安防温控报警应用系统原理图如图 4 所示，从 YL－291、292 单元电子电路模块中选择所需模块，与任务一完成装配焊接与调试的 高精度热敏电阻温度检测电路线路板、任务二完成故障检修的蜂鸣器 电路线路板、亚龙-NI myDAQ 数据采集器，根据图 4 原理图搭建智能 安防温控报警应用系统。完成应用系统搭建后，从赛场提供的程序中， 选择智能安防温控报警应用系统的 MCU 程序下载到主机系统模块中， 实现应用系统功能。
