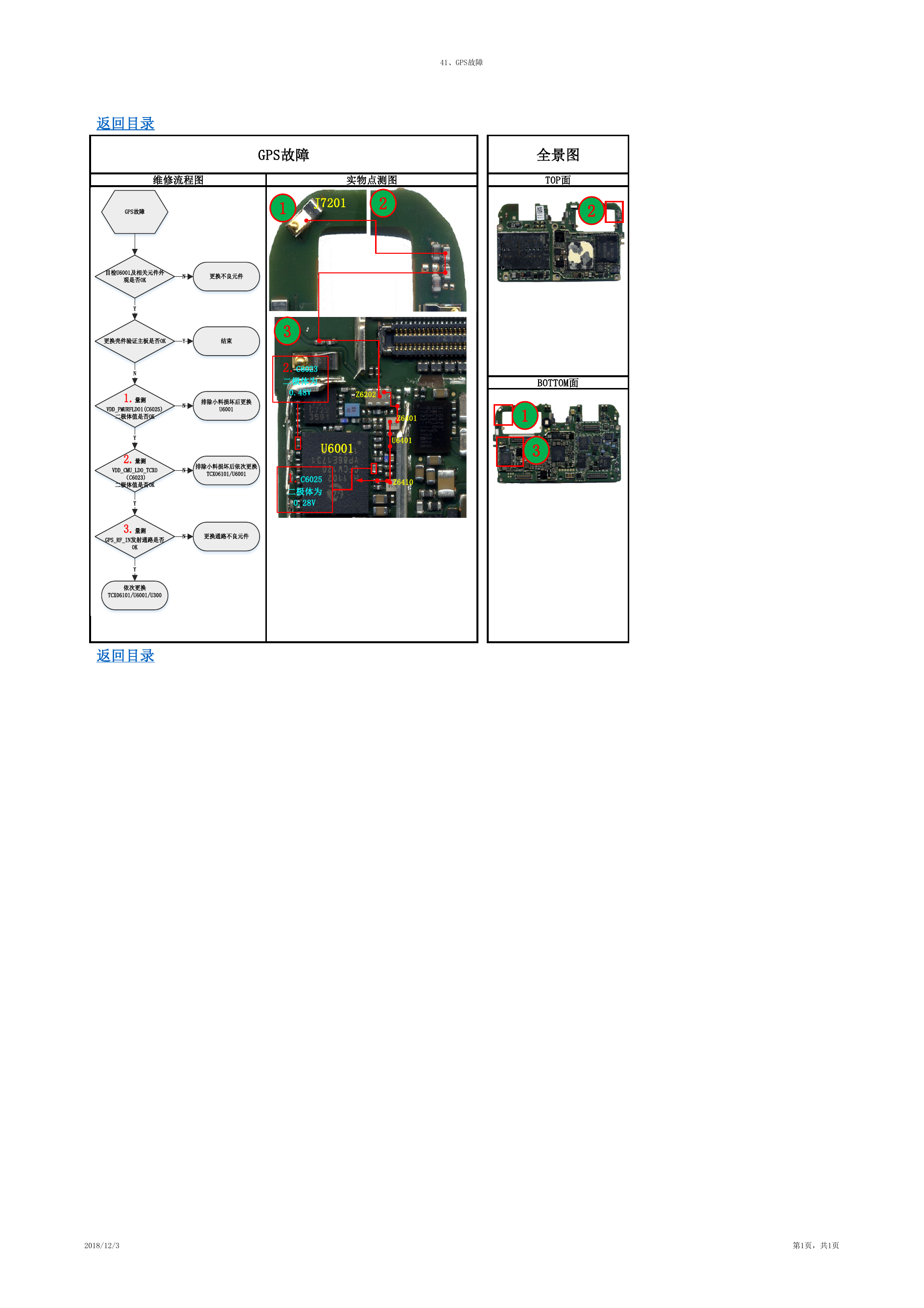

41、GPS故障 返回目录 GPS故障 维修流程图 实物点测图 GPS故障 1 J7201 2 3 2.C6023 二极体为 0.48V U6001 1.C6025 二极体为 0.28V Z6202 Z6401 U6401 Z6410 目检U6001及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 排除小料损坏后更换 U6001 排除小料损坏后依次更换 TCXO6101/U6001 N 更换通路不良元件 N 1.量测 VDD_PMURFLDO1(C6025) 二极体值是否OK Y 2.量测 VDD_CMU_LDO_TCXO （C6023) 二极体值是否OK Y 3.量测 GPS_RF_IN发射通路是否 OK Y 依次更换 TCX06101/U6001/U300 返回目录 全景图 TOP面 2 BOTTOM面 1 3 2018/12/3 第1页，共1页
