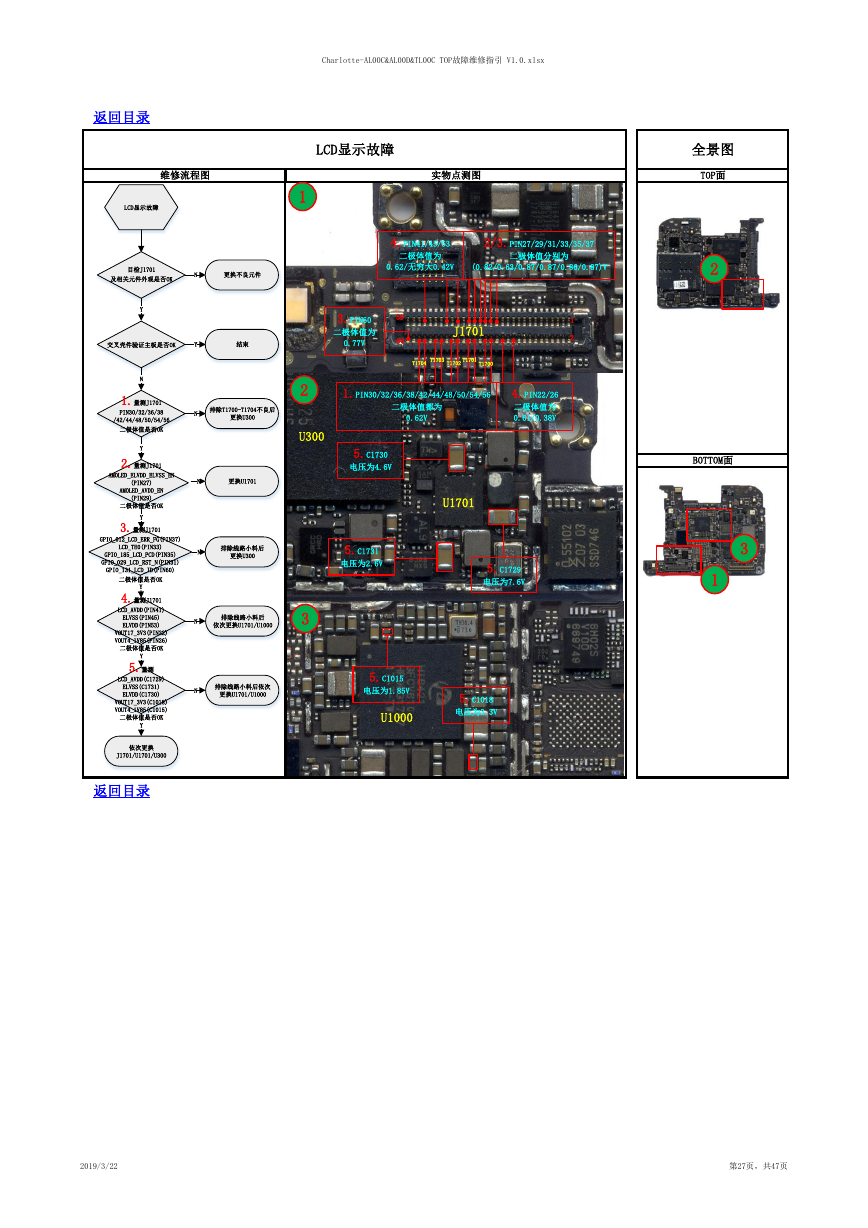

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物点测图 LCD显示故障 1 2 U300 3 4.PIN41/45/53 二极体值为 2/3.PIN27/29/31/33/35/37 二极体值分别为 0.62/无穷大0.42V (0.82/0.63/0.87/0.87/0.86/0.87)V 3.PIN60 二极体值为 0.77V 59 60 J1701 T1704 T1703 T1701 T1702 T1700 1 2 1.PIN30/32/36/38/42/44/48/50/54/56 二极体值都为 0.62V 4.PIN22/26 二极体值为 0.61/0.38V 5.C1730 电压为4.6V 5.C1731 电压为2.6V U1701 5.C1729 电压为7.6V 5.C1015 电压为1.85V U1000 5.C1018 电压为3.3V 返回目录 全景图 TOP面 2 BOTTOM面 3 1 2019/3/22 第27页，共47页 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测J1701 PIN30/32/36/38/42/44/48/50/54/56二极体值是否OK排除T1700-T1704不良后更换U300NN3.量测J1701GPIO_012_LCD_ERR_FG(PIN37)LCD_TE0(PIN33)GPIO_185_LCD_PCD(PIN35)GPIO_029_LCD_RST_N(PIN31)GPIO_131_LCD_ID(PIN60)二极体值是否OK4.量测J1701LCD_AVDD(PIN41)ELVSS(PIN45)ELVDD(PIN53)VOUT17_3V3(PIN22)VOUT4_1V85(PIN26)二极体值是否OKY排除线路小料后更换U300N排除线路小料后依次更换U1701/U1000NY排除线路小料后依次更换U1701/U1000NYY更换U1701NY依次更换J1701/U1701/U3002.量测J1701AMOLED_ELVDD_ELVSS_EN(PIN27)AMOLED_AVDD_EN(PIN29)二极体值是否OK5.量测LCD_AVDD(C1729)ELVSS(C1731)ELVDD(C1730)VOUT17_3V3(C1018)VOUT4_1V85(C1015)二极体值是否OK
