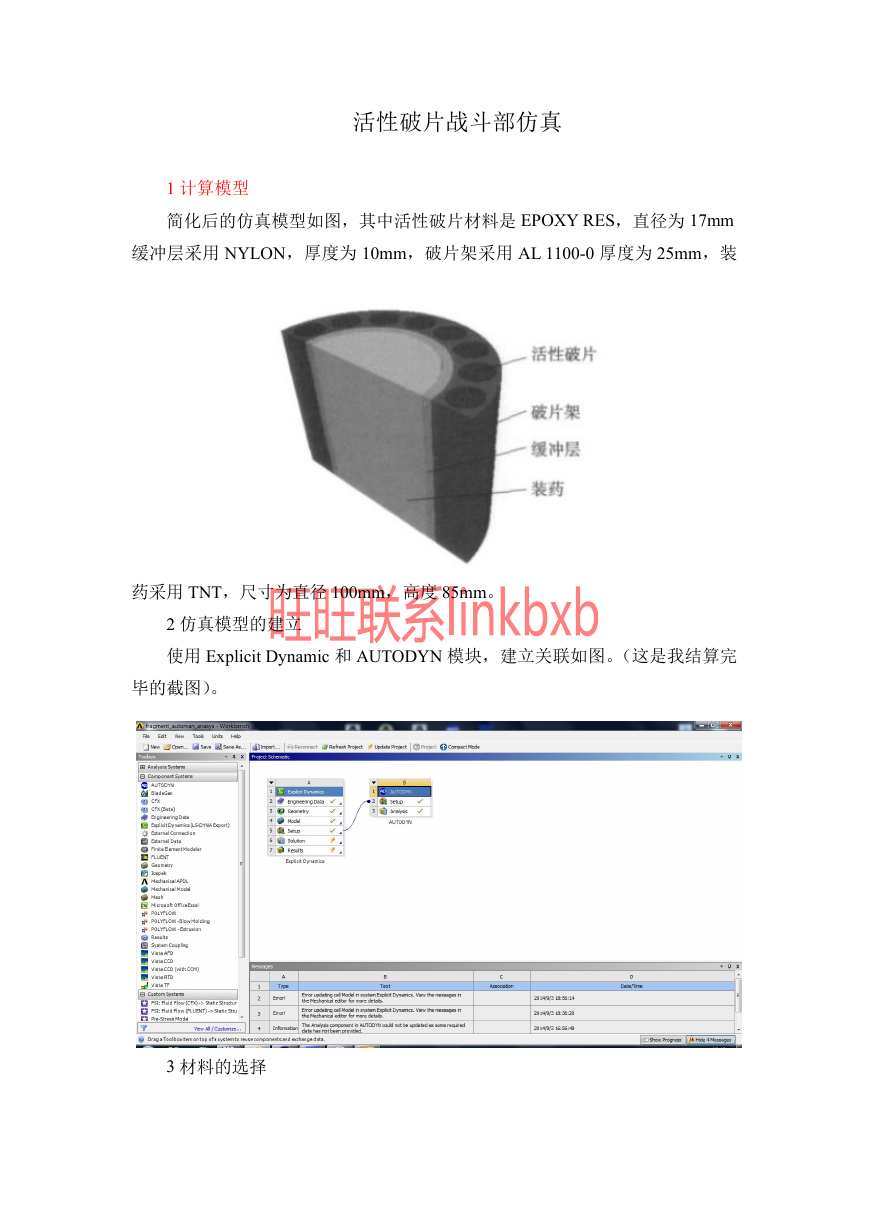

活性破片战斗部仿真1计算模型简化后的仿真模型如图，其中活性破片材料是EPOXYRES，直径为17mm缓冲层采用NYLON，厚度为10mm，破片架采用AL1100-0厚度为25mm，装药采用TNT，尺寸为直径100mm，高度85mm。2仿真模型的建立使用ExplicitDynamic和AUTODYN模块，建立关联如图。（这是我结算完毕的截图）。3材料的选择

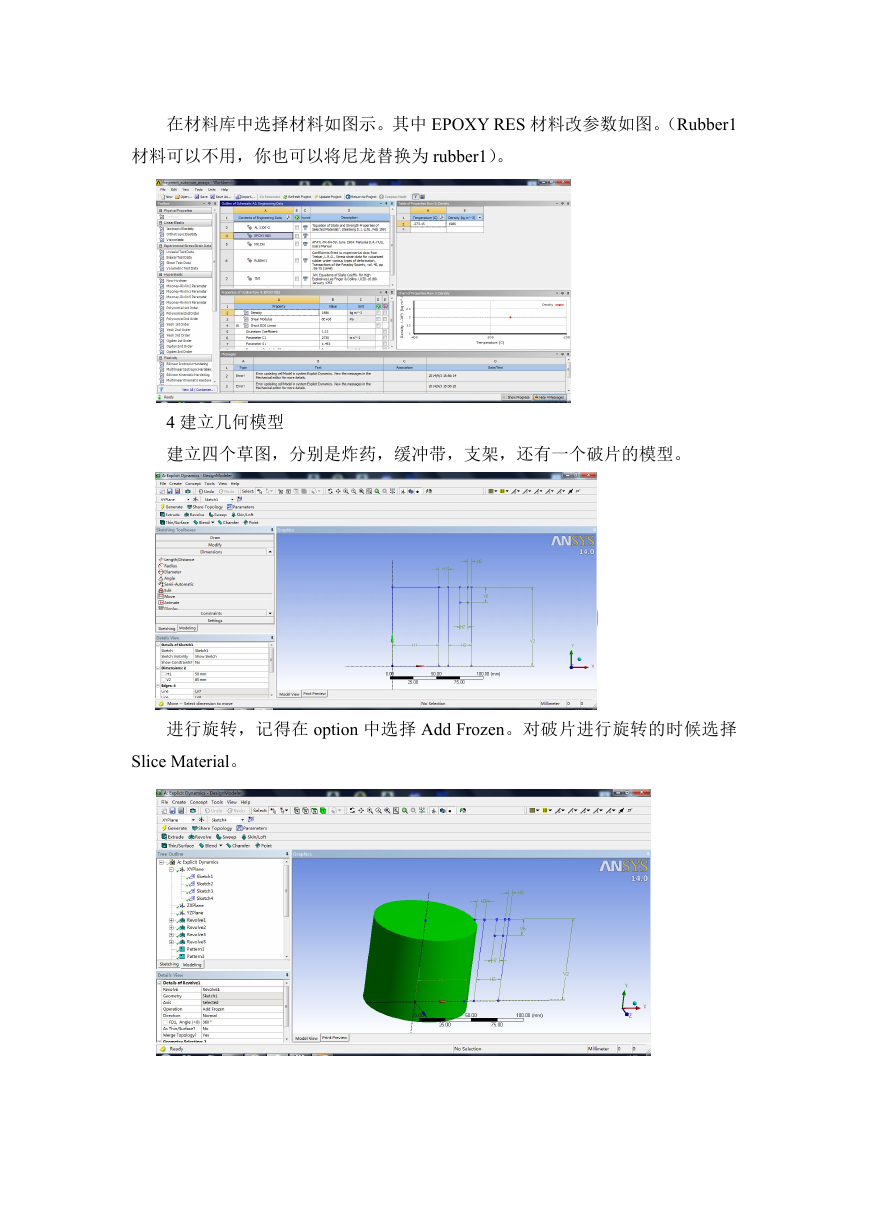

在材料库中选择材料如图示。其中EPOXYRES材料改参数如图。（Rubber1材料可以不用，你也可以将尼龙替换为rubber1）。4建立几何模型建立四个草图，分别是炸药，缓冲带，支架，还有一个破片的模型。进行旋转，记得在option中选择AddFrozen。对破片进行旋转的时候选择SliceMaterial。

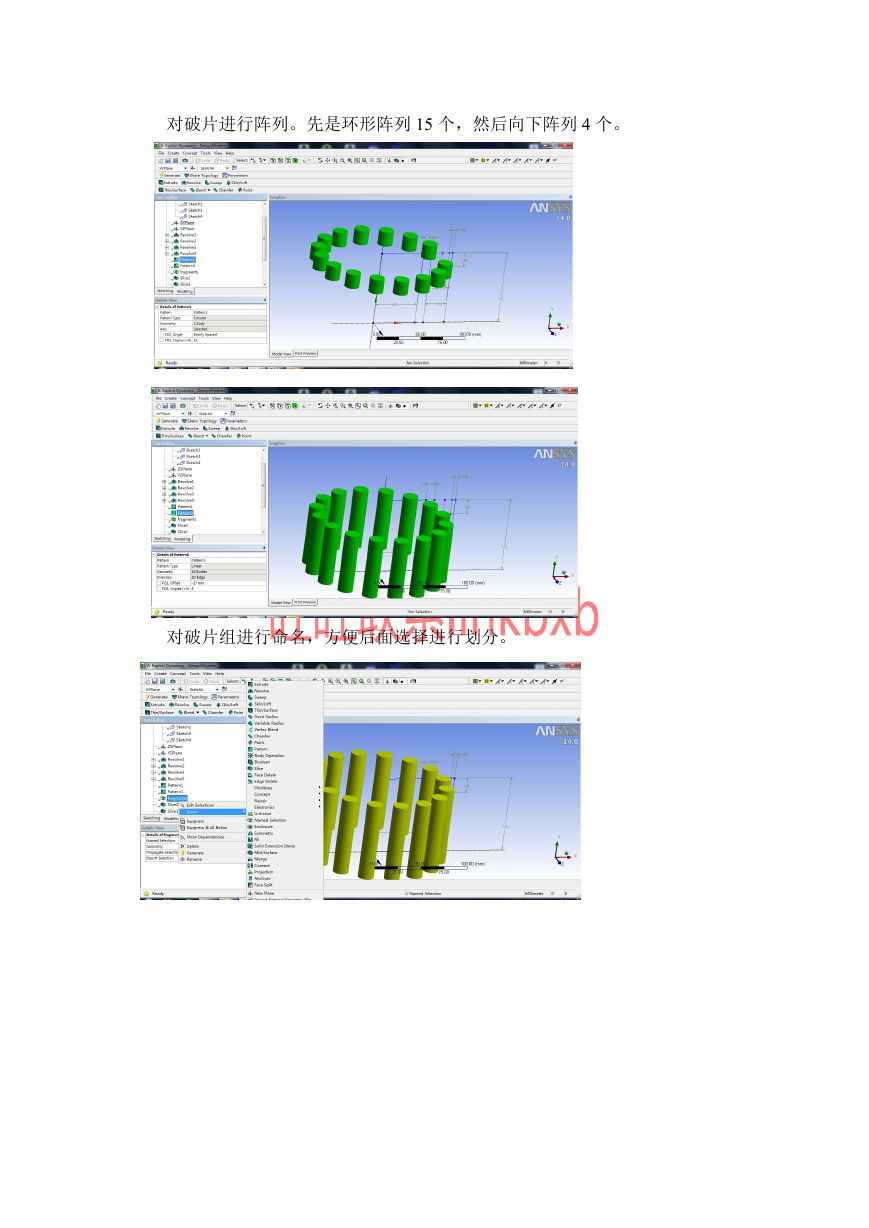

对破片进行阵列。先是环形阵列15个，然后向下阵列4个。对破片组进行命名，方便后面选择进行划分。

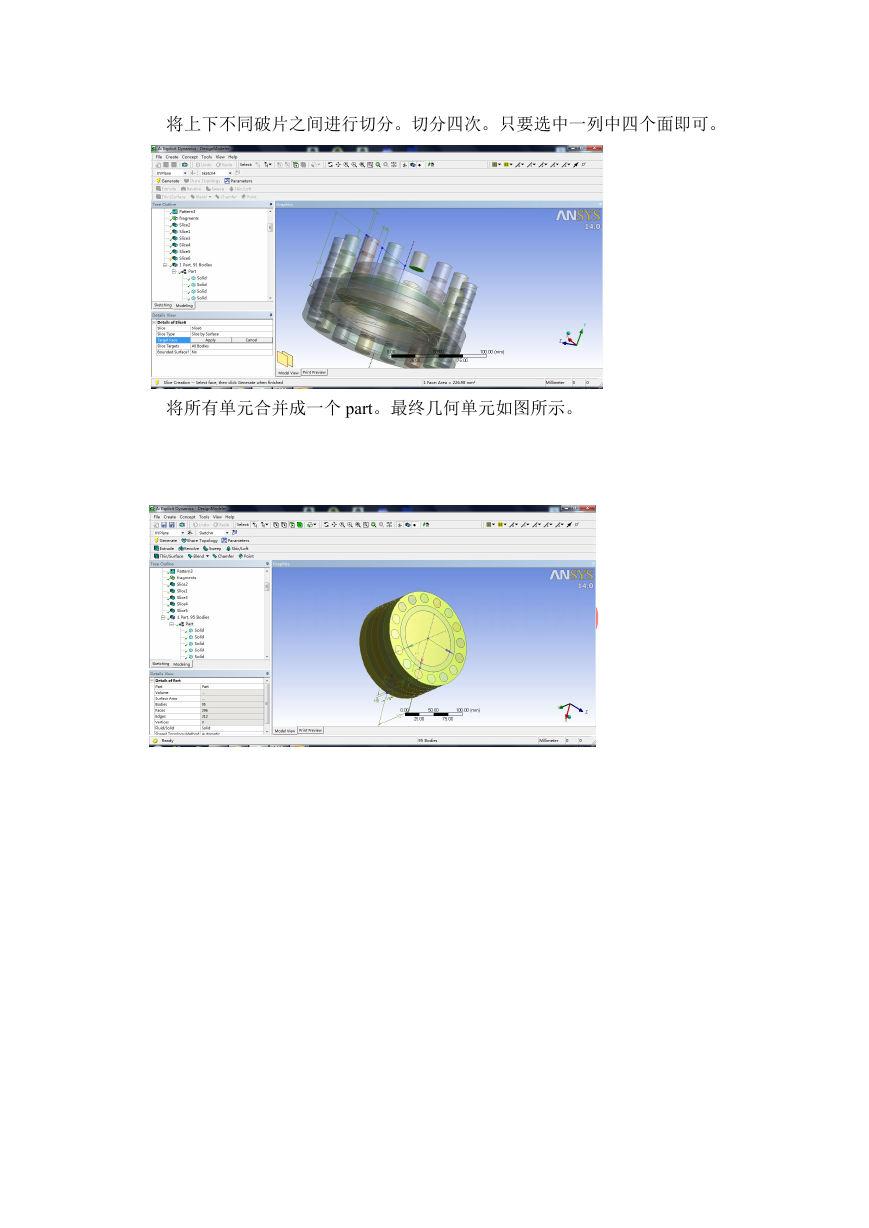

将上下不同破片之间进行切分。切分四次。只要选中一列中四个面即可。将所有单元合并成一个part。最终几何单元如图所示。

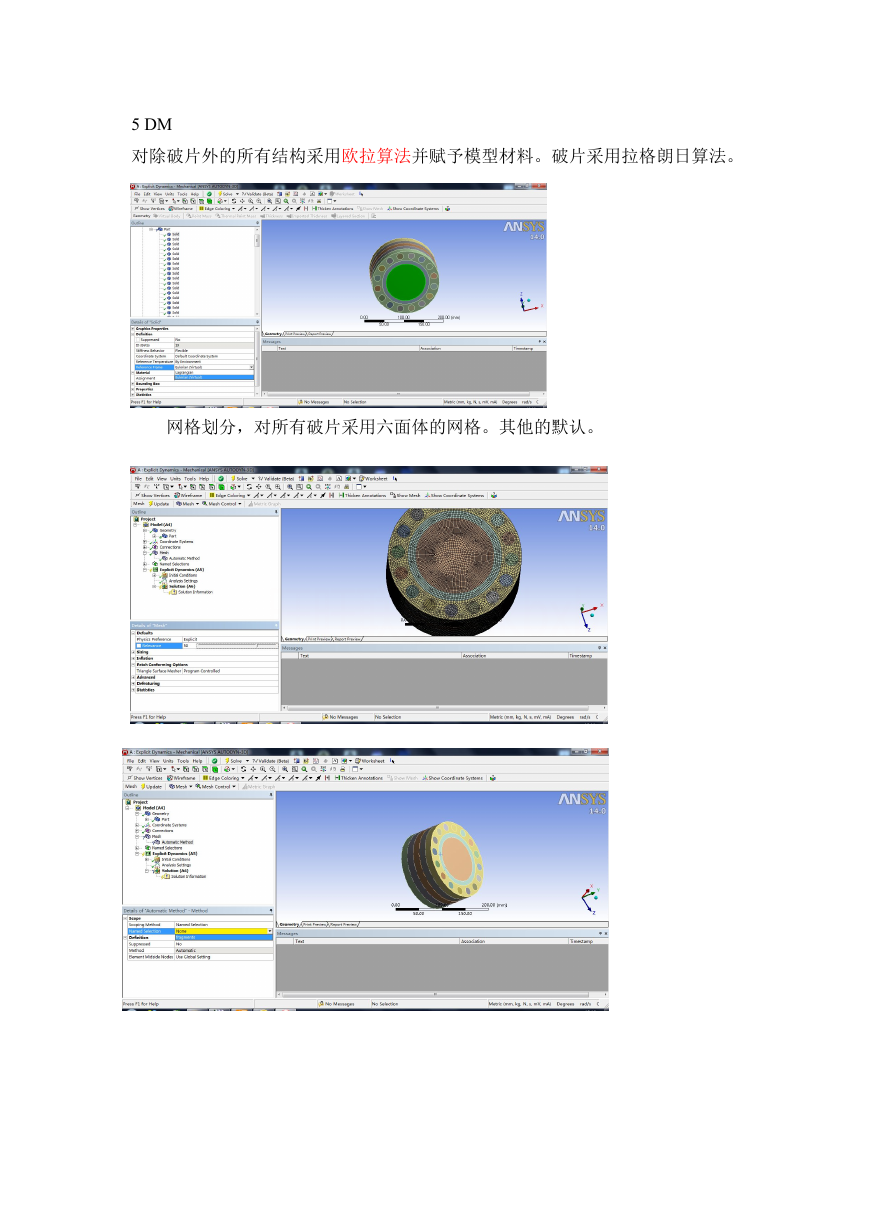

5DM对除破片外的所有结构采用欧拉算法并赋予模型材料。破片采用拉格朗日算法。网格划分，对所有破片采用六面体的网格。其他的默认。

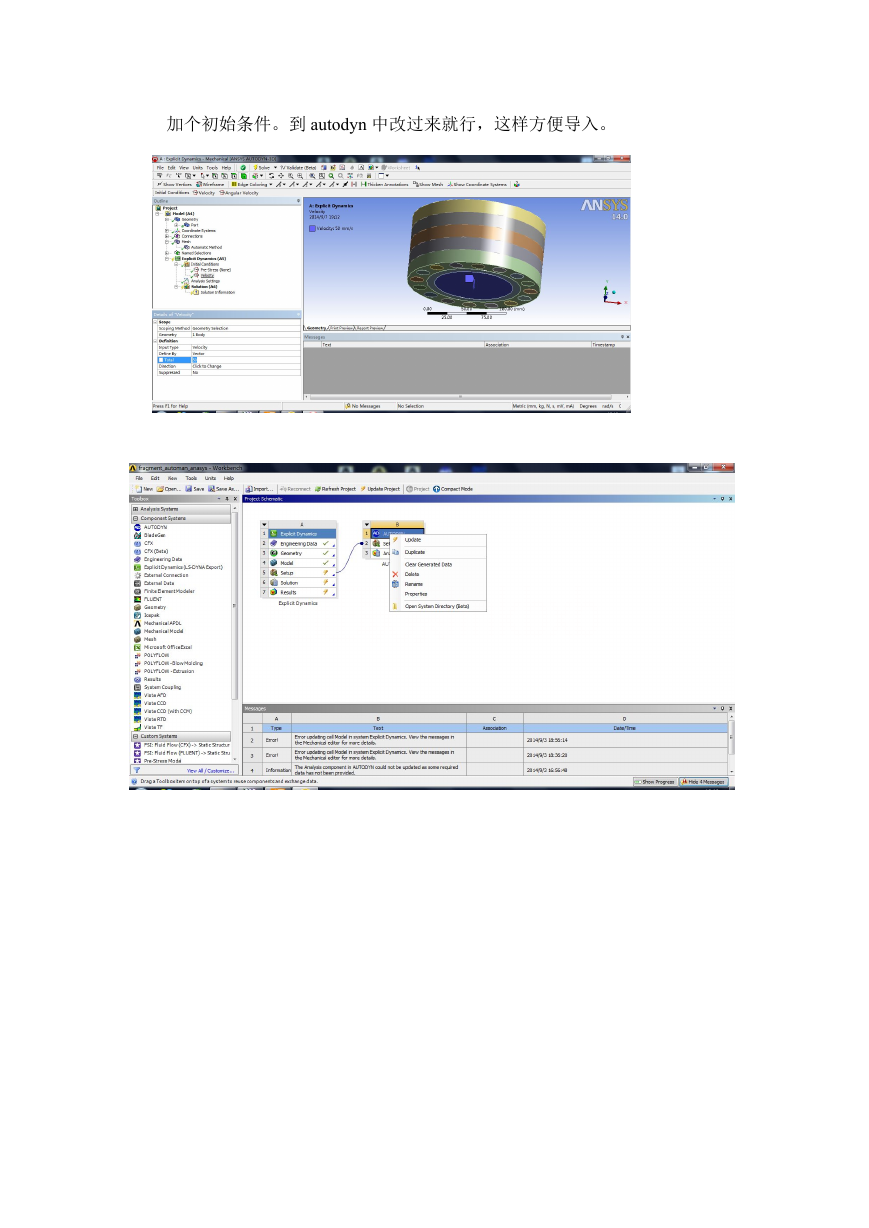

加个初始条件。到autodyn中改过来就行，这样方便导入。

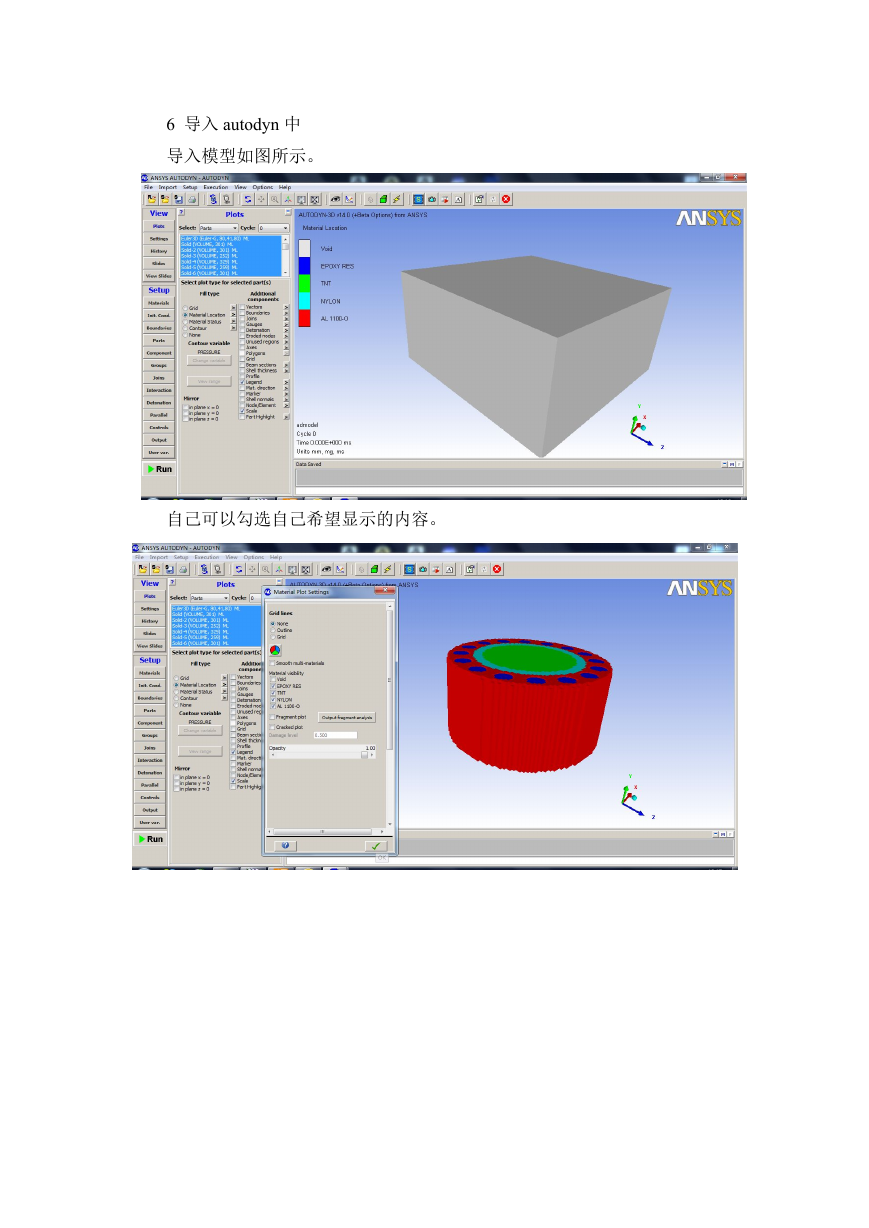

6导入autodyn中导入模型如图所示。自己可以勾选自己希望显示的内容。

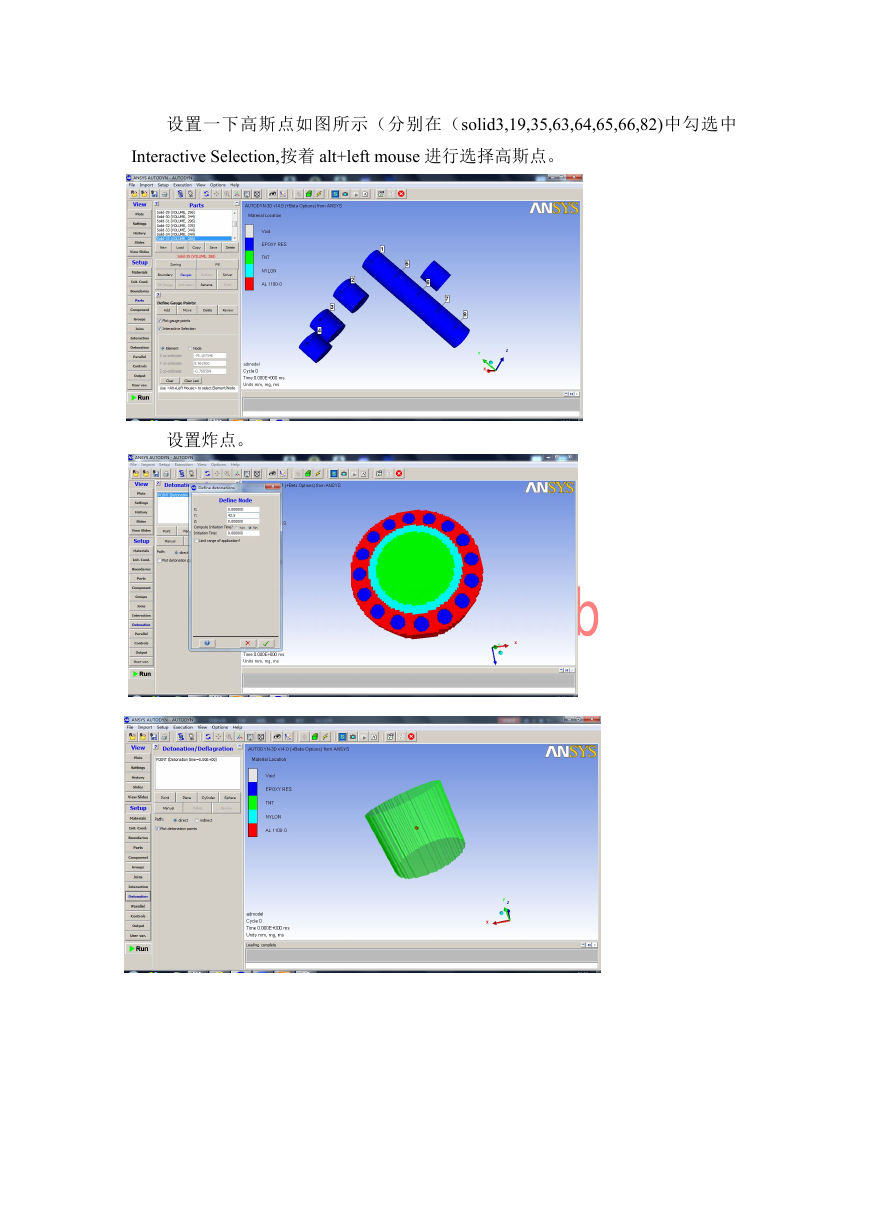

设置一下高斯点如图所示（分别在（solid3,19,35,63,64,65,66,82)中勾选中InteractiveSelection,按着alt+leftmouse进行选择高斯点。设置炸点。
