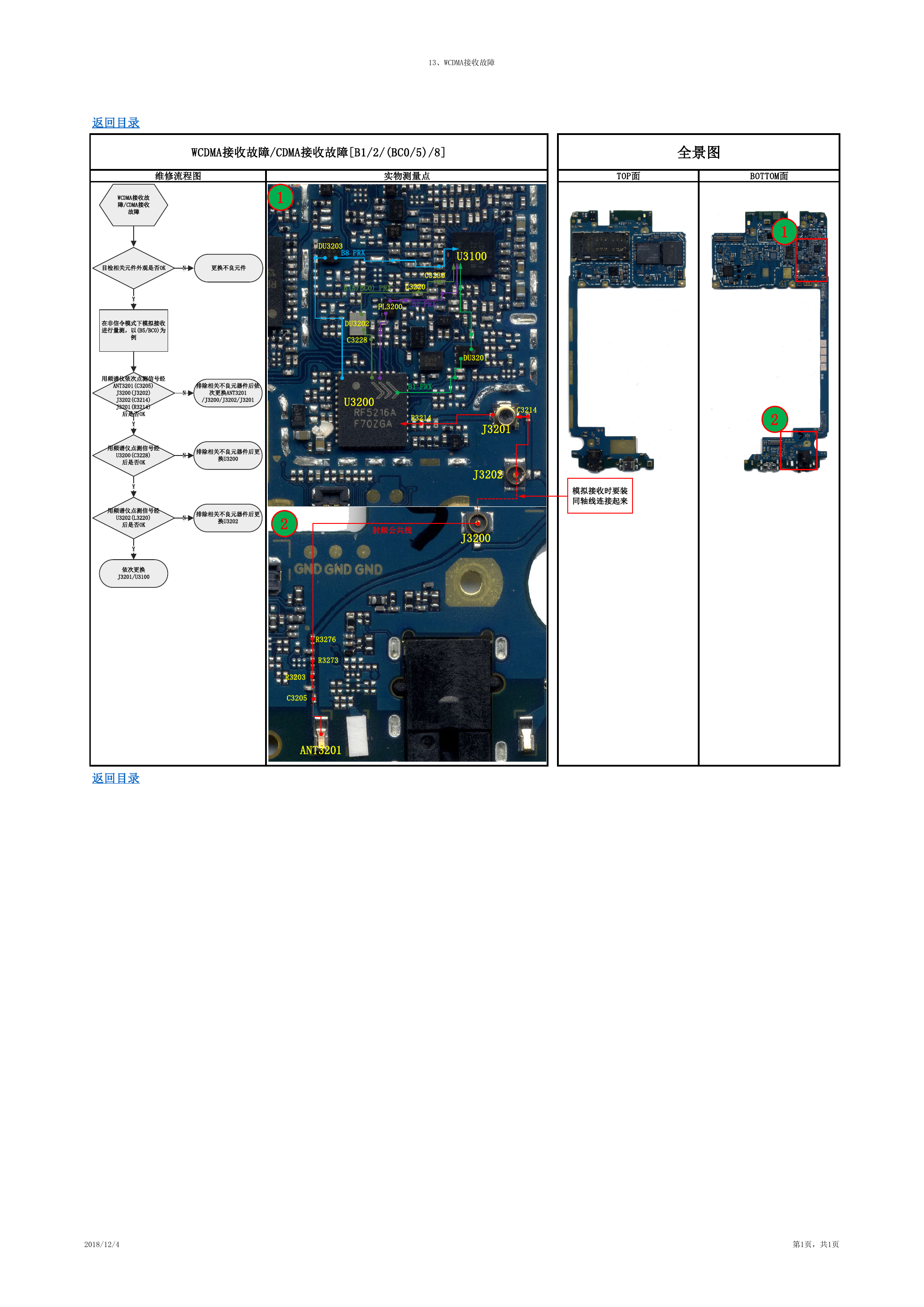

13、WCDMA接收故障 返回目录 WCDMA接收故障/CDMA接收故障[B1/2/(BC0/5)/8] 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 WCDMA接收故 障/CDMA接收 故障 1 目检相关元件外观是否OK N 更换不良元件 排除相关不良元器件后依 N 次更换ANT3201 /J3200/J3202/J3201 N N 排除相关不良元器件后更 换U3200 排除相关不良元器件后更 换U3202 2 DU3203 B8 PRX U3100 B(5/BC0) PRX L3220 C3230 FL3200 B2 PRX DU3202 C3228 U3200 B1 PRX R3214 DU3201 C3214 J3201 J3202 模拟接收时要装 同轴线连接起来 射频公共线 J3200 1 2 Y 在非信令模式下模拟接收 进行量测，以(B5/BC0)为 例 用频谱仪依次点测信号经 ANT3201(C3205) J3200(J3202) J3202(C3214) J3201(R3214) 后是否OK Y 用频谱仪点测信号经 U3200(C3228) 后是否OK Y 用频谱仪点测信号经 U3202(L3220) 后是否OK Y 依次更换 J3201/U3100 返回目录 R3276 R3273 R3203 C3205 ANT3201 2018/12/4 第1页，共1页
