GARMIN GPS导航设备-Rino110说明书.pdf

发布时间：2022-05-13 发布人：admin 分类：说明书资料大小：1.10M 资料格式：pdf 举报版权申诉

第1页 / 共41页

第2页 / 共41页

第3页 / 共41页

第4页 / 共41页

第5页 / 共41页

第6页 / 共41页

第7页 / 共41页

第8页 / 共41页

文本预览

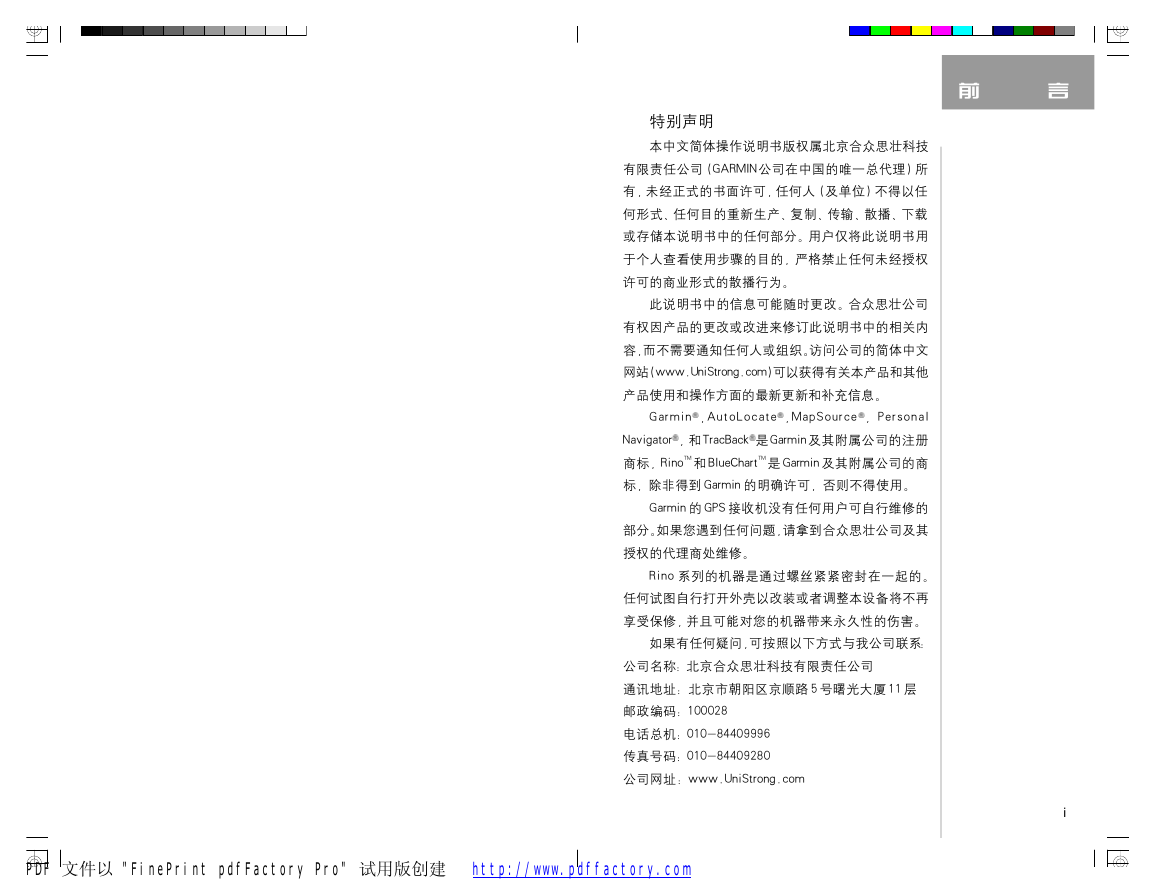

前言特别声明本中文简体操作说明书版权属北京合众思壮科技有限责任公司（ GARMIN 公司在中国的唯一总代理）所有，未经正式的书面许可，任何人（及单位）不得以任何形式、任何目的重新生产、复制、传输、散播、下载或存储本说明书中的任何部分。用户仅将此说明书用于个人查看使用步骤的目的，严格禁止任何未经授权许可的商业形式的散播行为。此说明书中的信息可能随时更改。合众思壮公司有权因产品的更改或改进来修订此说明书中的相关内容，而不需要通知任何人或组织。访问公司的简体中文网站(www.UniStrong.com)可以获得有关本产品和其他产品使用和操作方面的最新更新和补充信息。 Garmin ,AutoLocate ,MapSource ，Personal Navigator ，和TracBack 是Garmin 及其附属公司的注册商标，RinoTM 和 BlueChart TM 是 Garmin 及其附属公司的商标，除非得到 Garmin 的明确许可，否则不得使用。 Garmin 的 GPS 接收机没有任何用户可自行维修的部分。如果您遇到任何问题，请拿到合众思壮公司及其授权的代理商处维修。 Rino 系列的机器是通过螺丝紧紧密封在一起的。任何试图自行打开外壳以改装或者调整本设备将不再享受保修，并且可能对您的机器带来永久性的伤害。如果有任何疑问，可按照以下方式与我公司联系：公司名称：北京合众思壮科技有限责任公司通讯地址：北京市朝阳区京顺路 5 号曙光大厦 11 层邮政编码：100028 电话总机：010-84409996 传真号码：010-84409280 公司网址：www.UniStrong.com PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com i

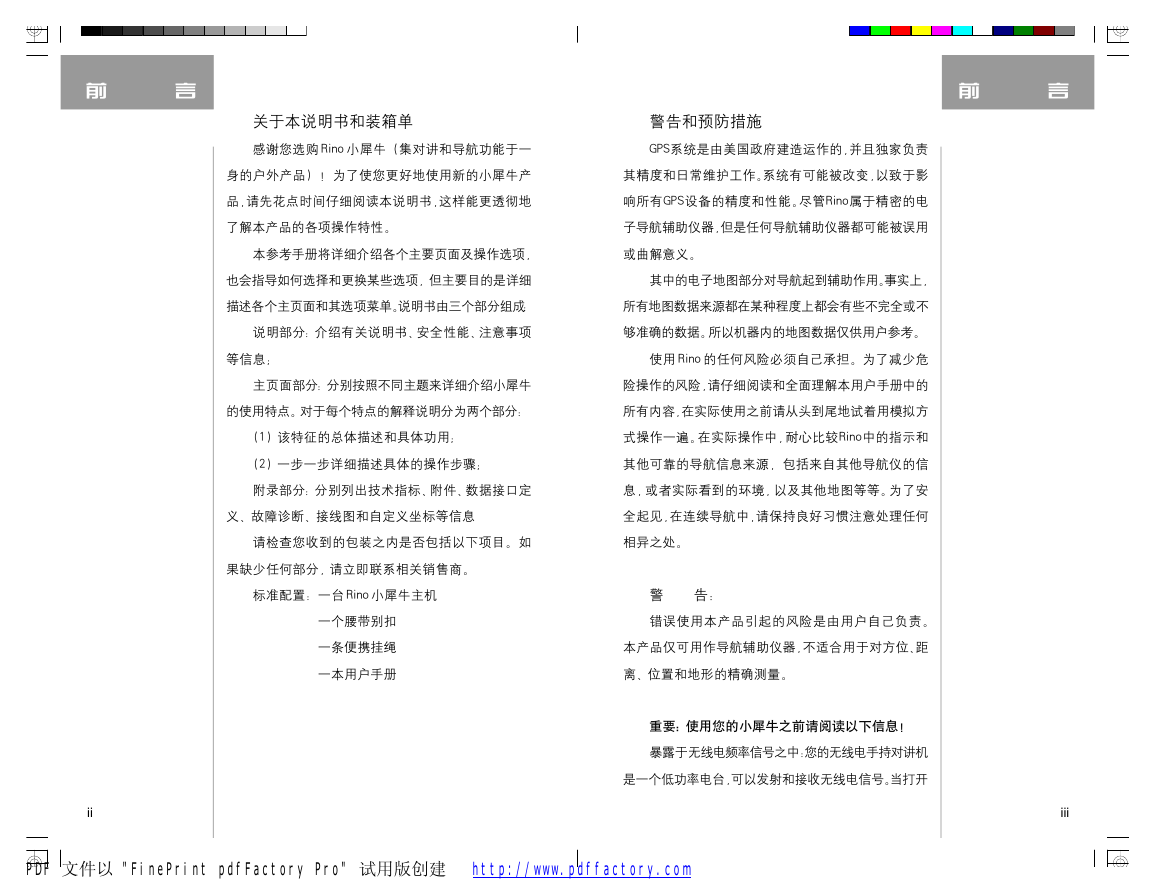

前言前言关于本说明书和装箱单警告和预防措施感谢您选购 Rino 小犀牛（集对讲和导航功能于一 GPS系统是由美国政府建造运作的，并且独家负责身的户外产品）！为了使您更好地使用新的小犀牛产其精度和日常维护工作。系统有可能被改变，以致于影品，请先花点时间仔细阅读本说明书，这样能更透彻地响所有GPS设备的精度和性能。尽管Rino属于精密的电了解本产品的各项操作特性。子导航辅助仪器，但是任何导航辅助仪器都可能被误用本参考手册将详细介绍各个主要页面及操作选项，或曲解意义。也会指导如何选择和更换某些选项，但主要目的是详细其中的电子地图部分对导航起到辅助作用。事实上，描述各个主页面和其选项菜单。说明书由三个部分组成：所有地图数据来源都在某种程度上都会有些不完全或不说明部分：介绍有关说明书、安全性能、注意事项够准确的数据。所以机器内的地图数据仅供用户参考。等信息；使用 Rino 的任何风险必须自己承担。为了减少危主页面部分：分别按照不同主题来详细介绍小犀牛险操作的风险，请仔细阅读和全面理解本用户手册中的的使用特点。对于每个特点的解释说明分为两个部分：所有内容，在实际使用之前请从头到尾地试着用模拟方（1）该特征的总体描述和具体功用；式操作一遍。在实际操作中，耐心比较Rino中的指示和（2）一步一步详细描述具体的操作步骤；其他可靠的导航信息来源，包括来自其他导航仪的信附录部分：分别列出技术指标、附件、数据接口定息，或者实际看到的环境，以及其他地图等等。为了安义、故障诊断、接线图和自定义坐标等信息全起见，在连续导航中，请保持良好习惯注意处理任何请检查您收到的包装之内是否包括以下项目。如相异之处。果缺少任何部分，请立即联系相关销售商。标准配置：一台 Rino 小犀牛主机警告：一个腰带别扣一条便携挂绳一本用户手册错误使用本产品引起的风险是由用户自己负责。本产品仅可用作导航辅助仪器，不适合用于对方位、距离、位置和地形的精确测量。 !"#$%&’()*+,-./0123 暴露于无线电频率信号之中:您的无线电手持对讲机是一个低功率电台，可以发射和接收无线电信号。当打开 iiiii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

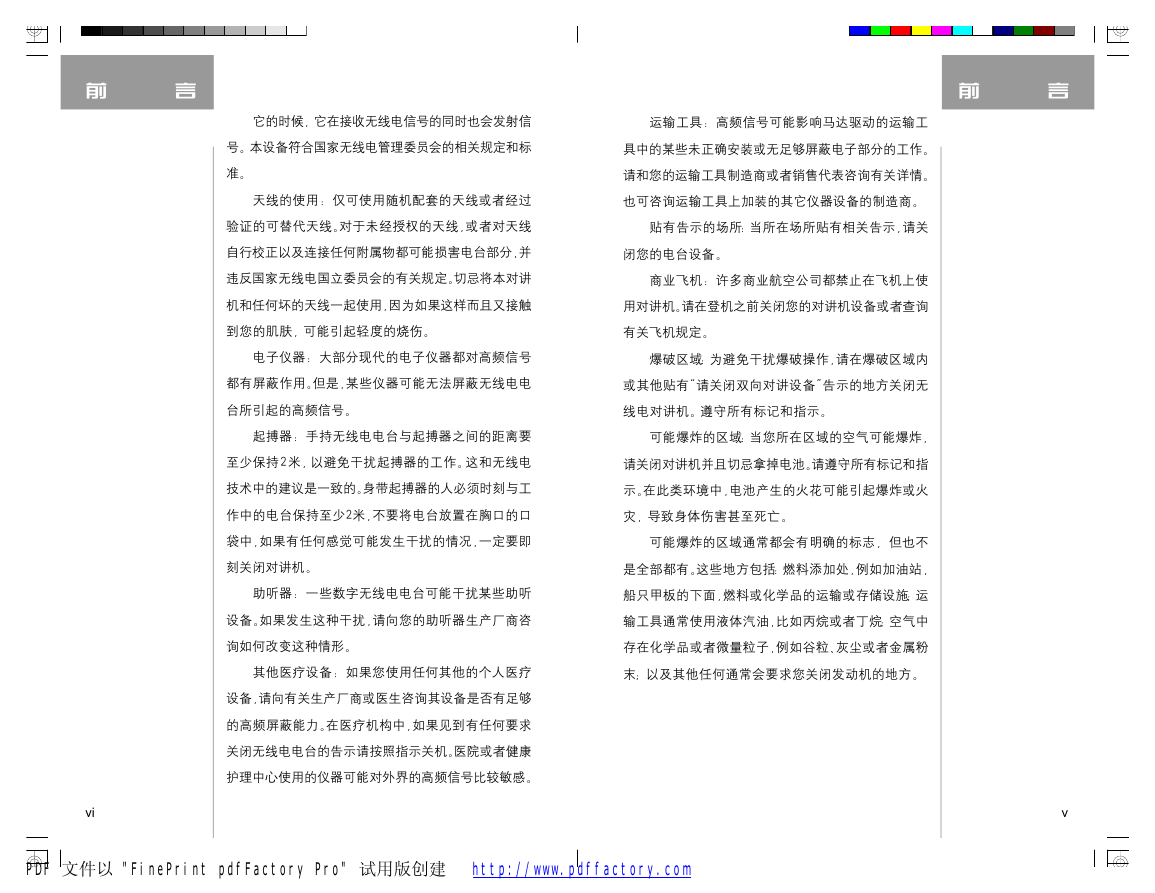

前言前言它的时候，它在接收无线电信号的同时也会发射信运输工具：高频信号可能影响马达驱动的运输工号。本设备符合国家无线电管理委员会的相关规定和标具中的某些未正确安装或无足够屏蔽电子部分的工作。准。请和您的运输工具制造商或者销售代表咨询有关详情。天线的使用：仅可使用随机配套的天线或者经过也可咨询运输工具上加装的其它仪器设备的制造商。验证的可替代天线。对于未经授权的天线，或者对天线贴有告示的场所：当所在场所贴有相关告示，请关自行校正以及连接任何附属物都可能损害电台部分，并闭您的电台设备。违反国家无线电国立委员会的有关规定。切忌将本对讲商业飞机：许多商业航空公司都禁止在飞机上使机和任何坏的天线一起使用，因为如果这样而且又接触用对讲机。请在登机之前关闭您的对讲机设备或者查询到您的肌肤，可能引起轻度的烧伤。有关飞机规定。电子仪器：大部分现代的电子仪器都对高频信号爆破区域：为避免干扰爆破操作，请在爆破区域内都有屏蔽作用。但是，某些仪器可能无法屏蔽无线电电或其他贴有“请关闭双向对讲设备”告示的地方关闭无台所引起的高频信号。线电对讲机。遵守所有标记和指示。起搏器：手持无线电电台与起搏器之间的距离要可能爆炸的区域：当您所在区域的空气可能爆炸，至少保持2米，以避免干扰起搏器的工作。这和无线电请关闭对讲机并且切忌拿掉电池。请遵守所有标记和指技术中的建议是一致的。身带起搏器的人必须时刻与工示。在此类环境中，电池产生的火花可能引起爆炸或火作中的电台保持至少2米，不要将电台放置在胸口的口灾，导致身体伤害甚至死亡。袋中，如果有任何感觉可能发生干扰的情况，一定要即可能爆炸的区域通常都会有明确的标志，但也不刻关闭对讲机。是全部都有。这些地方包括：燃料添加处，例如加油站，助听器：一些数字无线电电台可能干扰某些助听船只甲板的下面，燃料或化学品的运输或存储设施；运设备。如果发生这种干扰，请向您的助听器生产厂商咨输工具通常使用液体汽油，比如丙烷或者丁烷；空气中询如何改变这种情形。存在化学品或者微量粒子，例如谷粒、灰尘或者金属粉其他医疗设备：如果您使用任何其他的个人医疗末；以及其他任何通常会要求您关闭发动机的地方。设备，请向有关生产厂商或医生咨询其设备是否有足够的高频屏蔽能力。在医疗机构中，如果见到有任何要求关闭无线电电台的告示请按照指示关机。医院或者健康护理中心使用的仪器可能对外界的高频信号比较敏感。 vi v PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

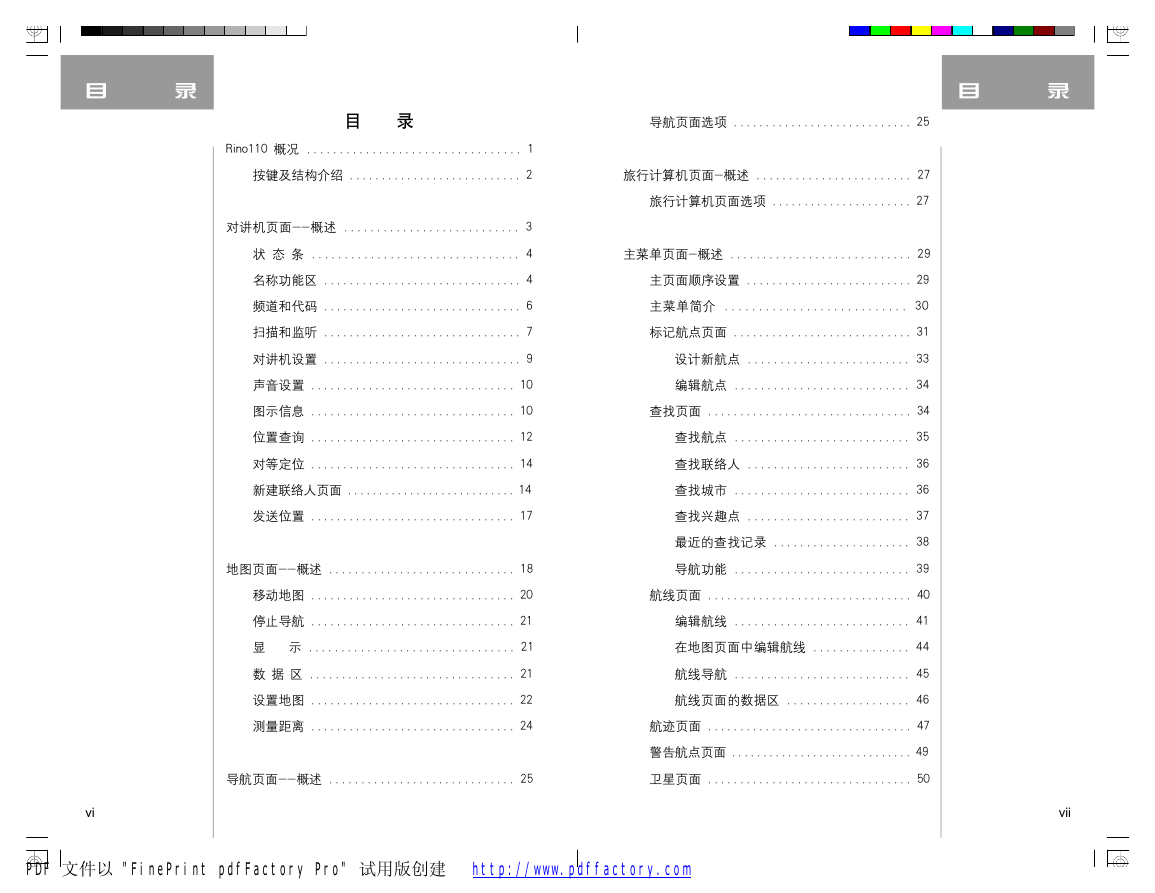

目录目录 4 5 导航页面选项 ............................ 25 Rino110 概况 ................................. 1 按键及结构介绍 ........................... 2 旅行计算机页面-概述 ........................ 27 旅行计算机页面选项 ...................... 27 对讲机页面--概述 ........................... 3 状态条 ................................ 4 主菜单页面-概述 ............................ 29 名称功能区 ............................... 4 主页面顺序设置 .......................... 29 频道和代码 ............................... 6 主菜单简介 ........................... 30 扫描和监听 ............................... 7 标记航点页面 ............................ 31 对讲机设置 ............................... 9 设计新航点 ......................... 33 声音设置 ................................ 10 编辑航点 ........................... 34 图示信息 ................................ 10 查找页面 ................................ 34 位置查询 ................................ 12 查找航点 ........................... 35 对等定位 ................................ 14 查找联络人 ......................... 36 新建联络人页面 ........................... 14 查找城市 ........................... 36 发送位置 ................................ 17 查找兴趣点 ......................... 37 最近的查找记录 ..................... 38 地图页面--概述 ............................. 18 导航功能 ........................... 39 移动地图 ................................ 20 航线页面 ................................ 40 停止导航 ................................ 21 编辑航线 ........................... 41 显示 ................................ 21 在地图页面中编辑航线 ............... 44 数据区 ................................ 21 航线导航 ........................... 45 设置地图 ................................ 22 航线页面的数据区 ................... 46 测量距离 ................................ 24 航迹页面 ................................ 47 导航页面--概述 ............................. 25 卫星页面 ................................ 50 警告航点页面 ............................. 49 vi vii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

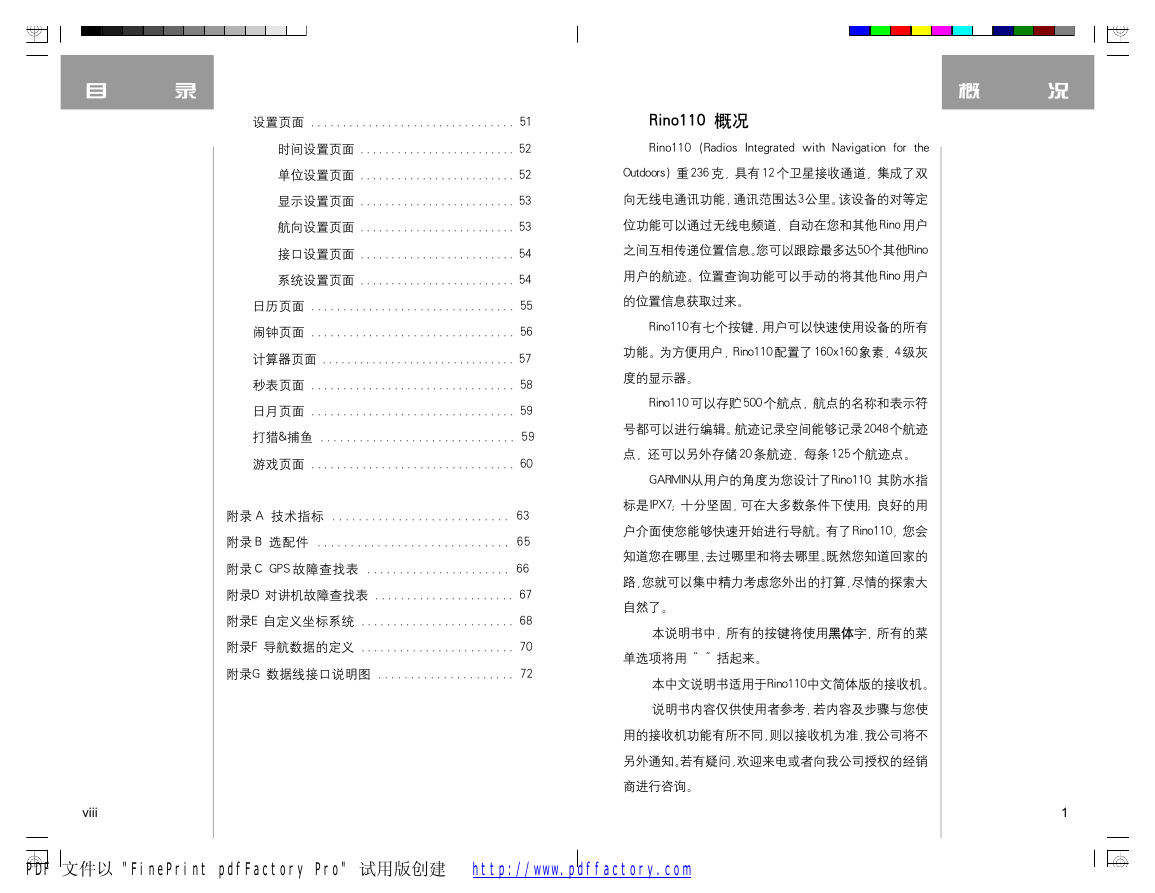

目录概况设置页面 ................................ 51 Rino110 67 时间设置页面 ......................... 52 Rino110（Radios Integrated with Navigation for the 单位设置页面 ......................... 52 Outdoors）重 236 克，具有 12 个卫星接收通道，集成了双显示设置页面 ......................... 53 向无线电通讯功能，通讯范围达3公里。该设备的对等定航向设置页面 ......................... 53 位功能可以通过无线电频道，自动在您和其他 Rino 用户接口设置页面 ......................... 54 之间互相传递位置信息。您可以跟踪最多达50个其他Rino 系统设置页面 ......................... 54 用户的航迹。位置查询功能可以手动的将其他 Rino用户日历页面 ................................ 55 的位置信息获取过来。闹钟页面 ................................ 56 计算器页面 ............................... 57 秒表页面 ................................ 58 日月页面 ................................ 59 打猎&捕鱼 .............................. 59 游戏页面 ................................ 60 附录 A 技术指标 ........................... 63 附录 B 选配件 ............................. 65 附录 C GPS 故障查找表 ...................... 66 附录D 对讲机故障查找表 ...................... 67 附录E 自定义坐标系统 ........................ 68 附录F 导航数据的定义 ........................ 70 附录G 数据线接口说明图 ..................... 72 Rino110有七个按键，用户可以快速使用设备的所有功能。为方便用户，Rino110配置了 160x160象素，4级灰度的显示器。 Rino110可以存贮 500个航点，航点的名称和表示符号都可以进行编辑。航迹记录空间能够记录2048个航迹点，还可以另外存储 20 条航迹，每条 125 个航迹点。 GARMIN从用户的角度为您设计了Rino110：其防水指标是IPX7；十分坚固，可在大多数条件下使用；良好的用户介面使您能够快速开始进行导航。有了 Rino110，您会知道您在哪里，去过哪里和将去哪里。既然您知道回家的路，您就可以集中精力考虑您外出的打算，尽情的探索大自然了。本说明书中，所有的按键将使用89字，所有的菜单选项将用“ ”括起来。本中文说明书适用于Rino110中文简体版的接收机。说明书内容仅供使用者参考，若内容及步骤与您使用的接收机功能有所不同，则以接收机为准，我公司将不另外通知。若有疑问，欢迎来电或者向我公司授权的经销商进行咨询。 viii 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

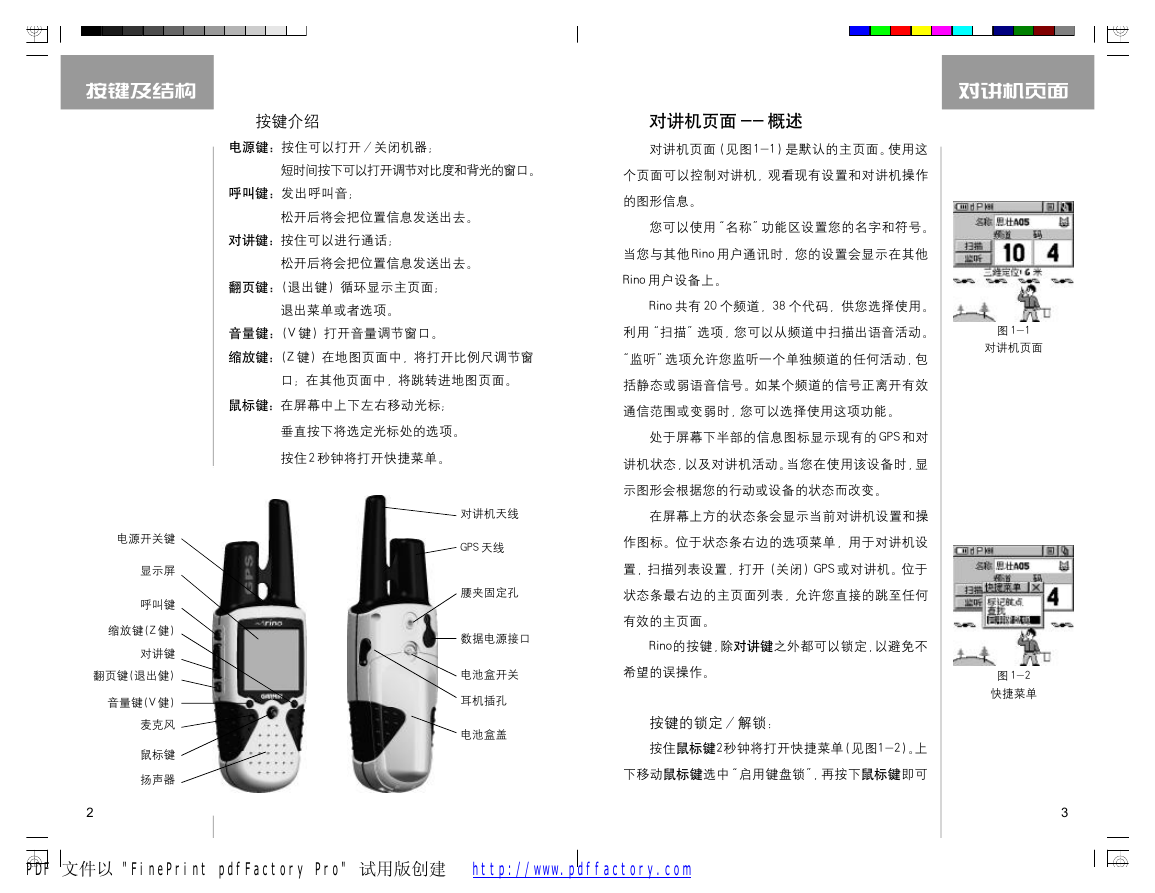

按键及结构对讲机页面按键介绍 ?@IBJ -- 6K :;<"按住可以打开 / 关闭机器；对讲机页面（见图1-1）是默认的主页面。使用这短时间按下可以打开调节对比度和背光的窗口。个页面可以控制对讲机，观看现有设置和对讲机操作 =><"发出呼叫音；松开后将会把位置信息发送出去。 ?@<"按住可以进行通话；松开后将会把位置信息发送出去。 AB<"（退出键）循环显示主页面；退出菜单或者选项。的图形信息。您可以使用“名称”功能区设置您的名字和符号。当您与其他 Rino 用户通讯时，您的设置会显示在其他 Rino 用户设备上。 Rino 共有 20 个频道，38 个代码，供您选择使用。 CD<"（V 键）打开音量调节窗口。利用“扫描”选项，您可以从频道中扫描出语音活动。 EF<"（Z 键）在地图页面中，将打开比例尺调节窗 “监听”选项允许您监听一个单独频道的任何活动，包图 1-1 对讲机页面口；在其他页面中，将跳转进地图页面。 GH<"在屏幕中上下左右移动光标；垂直按下将选定光标处的选项。按住 2 秒钟将打开快捷菜单。对讲机天线 GPS 天线腰夹固定孔数据电源接口电池盒开关耳机插孔电池盒盖电源开关键显示屏呼叫键缩放键(Z 健）对讲键翻页键(退出健) 音量键(V 健) 麦克风鼠标键扬声器 2 括静态或弱语音信号。如某个频道的信号正离开有效通信范围或变弱时，您可以选择使用这项功能。处于屏幕下半部的信息图标显示现有的 GPS 和对讲机状态，以及对讲机活动。当您在使用该设备时，显示图形会根据您的行动或设备的状态而改变。在屏幕上方的状态条会显示当前对讲机设置和操作图标。位于状态条右边的选项菜单，用于对讲机设置，扫描列表设置，打开（关闭）GPS 或对讲机。位于状态条最右边的主页面列表，允许您直接的跳至任何有效的主页面。 Rino的按键，除?@<之外都可以锁定，以避免不希望的误操作。按键的锁定 / 解锁：按住GH<2秒钟将打开快捷菜单（见图1-2）。上下移动GH<选中“启用键盘锁”，再按下GH<即可图 1-2 快捷菜单 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

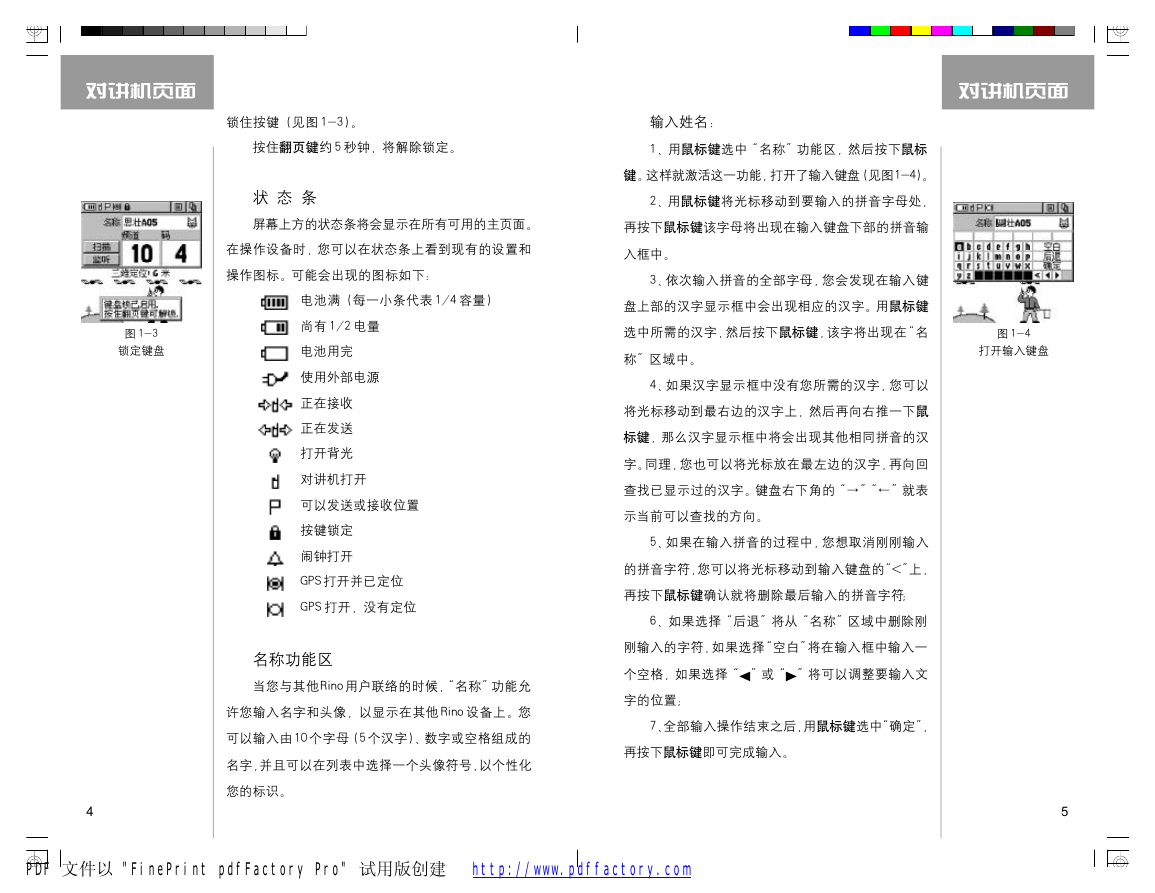

对讲机页面对讲机页面图 1-3 锁定键盘锁住按键（见图 1-3）。输入姓名: 按住AB<约 5 秒钟，将解除锁定。 1、用GH<选中“名称”功能区，然后按下GH 状态条 <。这样就激活这一功能，打开了输入键盘（见图1-4）。 2、用GH<将光标移动到要输入的拼音字母处，屏幕上方的状态条将会显示在所有可用的主页面。再按下GH<该字母将出现在输入键盘下部的拼音输在操作设备时，您可以在状态条上看到现有的设置和入框中。操作图标。可能会出现的图标如下：电池满（每一小条代表 1/4 容量）尚有 1/2 电量电池用完使用外部电源正在接收正在发送打开背光对讲机打开可以发送或接收位置按键锁定闹钟打开 GPS 打开并已定位 GPS 打开，没有定位名称功能区当您与其他 Rino 用户联络的时候，“名称”功能允许您输入名字和头像，以显示在其他 Rino 设备上。您可以输入由 10 个字母（5 个汉字）、数字或空格组成的名字，并且可以在列表中选择一个头像符号，以个性化 3、依次输入拼音的全部字母，您会发现在输入键盘上部的汉字显示框中会出现相应的汉字。用GH< 选中所需的汉字，然后按下GH<，该字将出现在“名称”区域中。 4、如果汉字显示框中没有您所需的汉字，您可以将光标移动到最右边的汉字上，然后再向右推一下G H<，那么汉字显示框中将会出现其他相同拼音的汉字。同理，您也可以将光标放在最左边的汉字，再向回查找已显示过的汉字。键盘右下角的“→”“←”就表示当前可以查找的方向。 5、如果在输入拼音的过程中，您想取消刚刚输入的拼音字符，您可以将光标移动到输入键盘的“<”上，再按下GH<确认就将删除最后输入的拼音字符； 6、如果选择“后退”将从“名称”区域中删除刚刚输入的字符，如果选择“空白”将在输入框中输入一个空格，如果选择“ ”或“ ”将可以调整要输入文字的位置； 7、全部输入操作结束之后，用GH<选中“确定”，再按下GH<即可完成输入。图 1-4 打开输入键盘 4 您的标识。 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

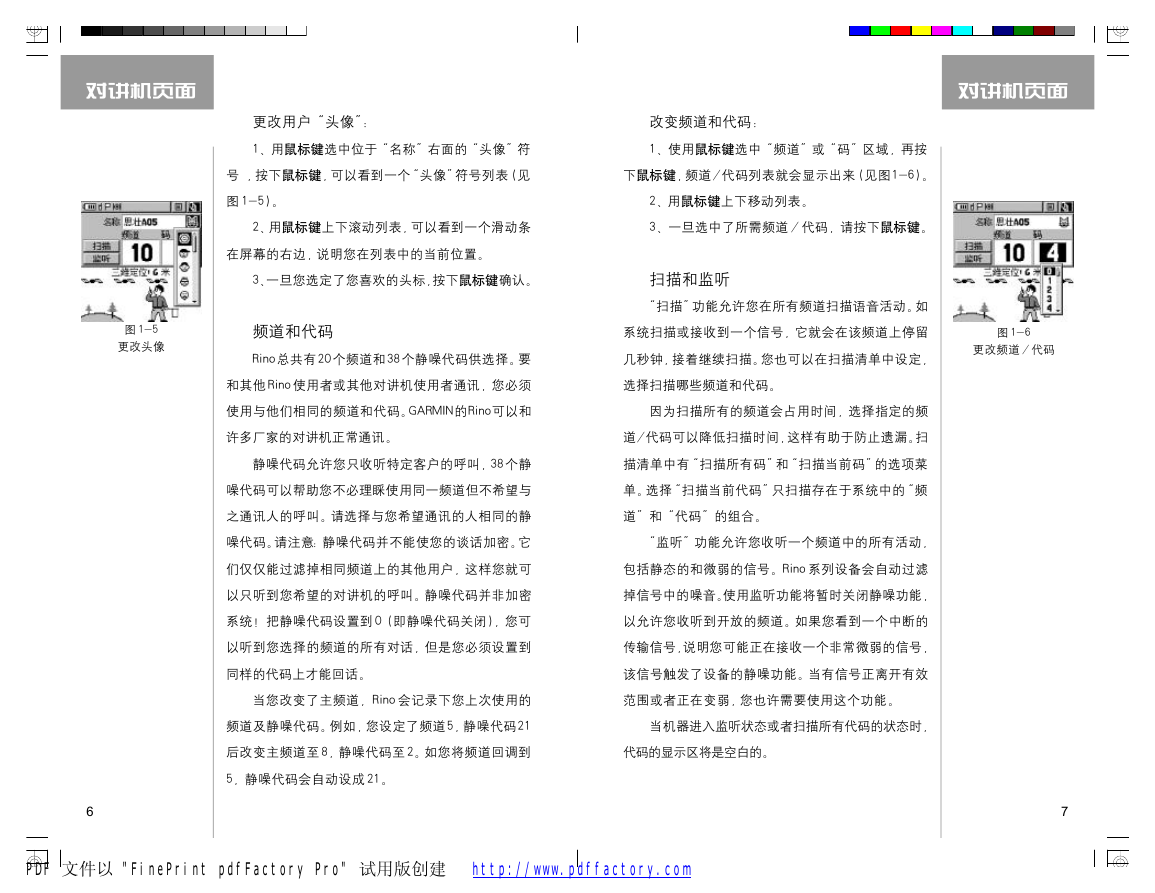

对讲机页面对讲机页面更改用户“头像”：改变频道和代码: 1、用GH<选中位于“名称”右面的“头像”符 1、使用GH<选中“频道”或“码”区域，再按号，按下GH<，可以看到一个“头像”符号列表（见下GH<，频道/代码列表就会显示出来（见图1-6）。图 1-5）。 2、用GH<上下移动列表。 2、用GH<上下滚动列表，可以看到一个滑动条 3、一旦选中了所需频道 / 代码，请按下GH<。在屏幕的右边，说明您在列表中的当前位置。 3、一旦您选定了您喜欢的头标，按下GH<确认。扫描和监听 “扫描”功能允许您在所有频道扫描语音活动。如图 1-5 更改头像频道和代码系统扫描或接收到一个信号，它就会在该频道上停留图 1-6 Rino 总共有 20 个频道和 38 个静噪代码供选择。要几秒钟，接着继续扫描。您也可以在扫描清单中设定，更改频道 / 代码和其他 Rino 使用者或其他对讲机使用者通讯，您必须选择扫描哪些频道和代码。使用与他们相同的频道和代码。GARMIN 的Rino可以和因为扫描所有的频道会占用时间，选择指定的频许多厂家的对讲机正常通讯。道/代码可以降低扫描时间，这样有助于防止遗漏。扫静噪代码允许您只收听特定客户的呼叫，38 个静描清单中有“扫描所有码”和“扫描当前码”的选项菜噪代码可以帮助您不必理睬使用同一频道但不希望与单。选择“扫描当前代码”只扫描存在于系统中的“频之通讯人的呼叫。请选择与您希望通讯的人相同的静道”和“代码”的组合。噪代码。请注意：静噪代码并不能使您的谈话加密。它 “监听”功能允许您收听一个频道中的所有活动，们仅仅能过滤掉相同频道上的其他用户，这样您就可包括静态的和微弱的信号。Rino 系列设备会自动过滤以只听到您希望的对讲机的呼叫。静噪代码并非加密掉信号中的噪音。使用监听功能将暂时关闭静噪功能，系统！把静噪代码设置到 0（即静噪代码关闭），您可以允许您收听到开放的频道。如果您看到一个中断的以听到您选择的频道的所有对话，但是您必须设置到传输信号，说明您可能正在接收一个非常微弱的信号，同样的代码上才能回话。该信号触发了设备的静噪功能。当有信号正离开有效当您改变了主频道，Rino 会记录下您上次使用的范围或者正在变弱，您也许需要使用这个功能。频道及静噪代码。例如，您设定了频道5，静噪代码21 当机器进入监听状态或者扫描所有代码的状态时，后改变主频道至 8，静噪代码至 2。如您将频道回调到代码的显示区将是空白的。 5，静噪代码会自动设成 21。 6 7 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
