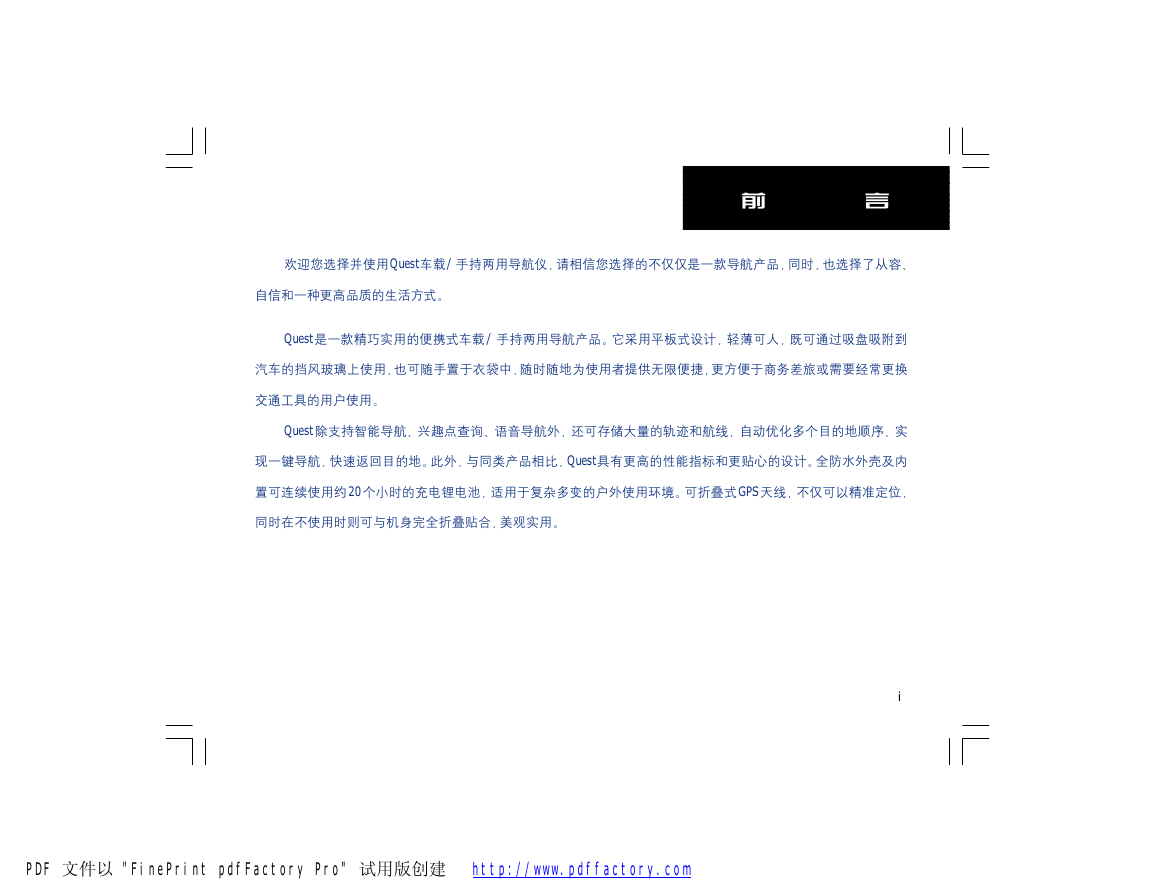

前言欢迎您选择并使用Quest车载/手持两用导航仪，请相信您选择的不仅仅是一款导航产品，同时，也选择了从容、自信和一种更高品质的生活方式。 Quest是一款精巧实用的便携式车载 / 手持两用导航产品。它采用平板式设计，轻薄可人，既可通过吸盘吸附到汽车的挡风玻璃上使用，也可随手置于衣袋中，随时随地为使用者提供无限便捷，更方便于商务差旅或需要经常更换交通工具的用户使用。 Quest除支持智能导航、兴趣点查询、语音导航外，还可存储大量的轨迹和航线，自动优化多个目的地顺序，实现一键导航，快速返回目的地。此外，与同类产品相比，Quest具有更高的性能指标和更贴心的设计。全防水外壳及内置可连续使用约 20个小时的充电锂电池，适用于复杂多变的户外使用环境。可折叠式 GPS天线，不仅可以精准定位，同时在不使用时则可与机身完全折叠贴合，美观实用。 i PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

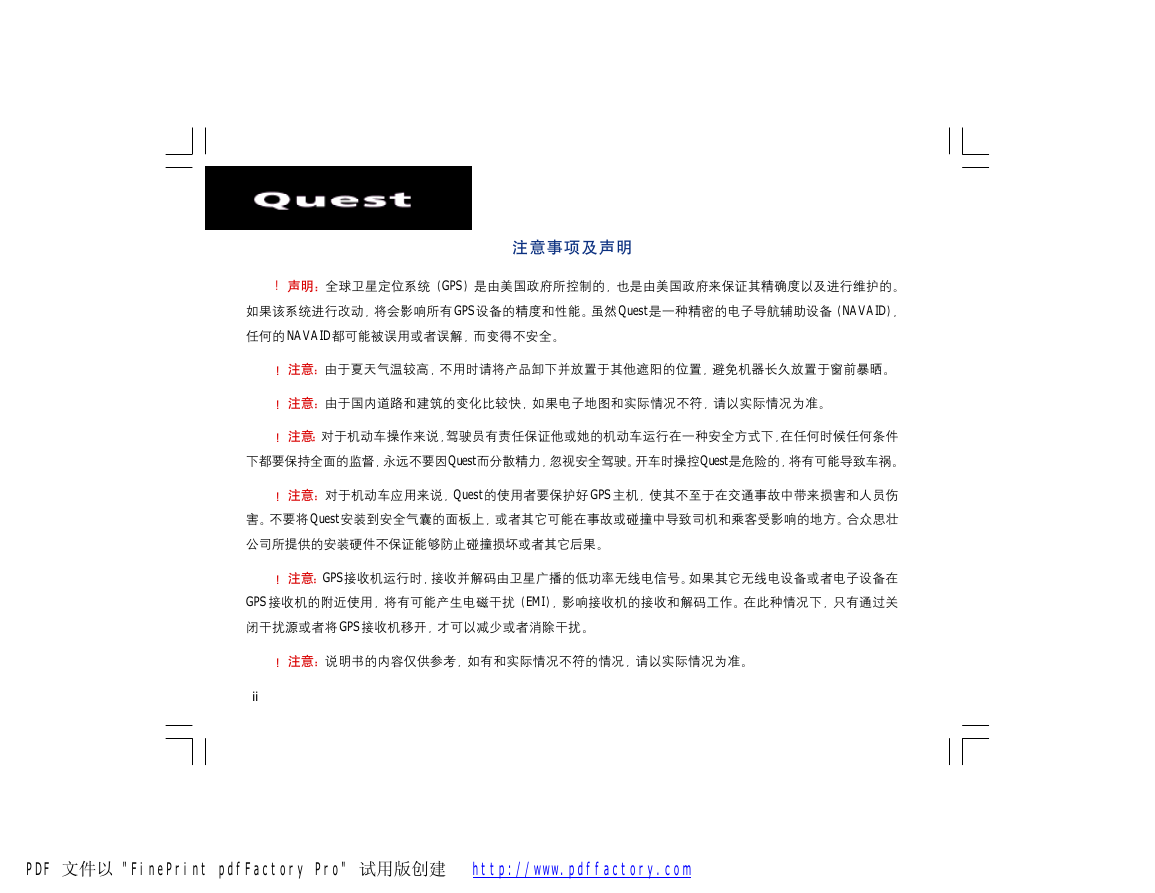

注意事项及声明 ! 声明：全球卫星定位系统（GPS）是由美国政府所控制的，也是由美国政府来保证其精确度以及进行维护的。如果该系统进行改动，将会影响所有 GPS设备的精度和性能。虽然 Quest是一种精密的电子导航辅助设备（NAVAID），任何的 NAVAID都可能被误用或者误解，而变得不安全。！注意：由于夏天气温较高，不用时请将产品卸下并放置于其他遮阳的位置，避免机器长久放置于窗前暴晒。！注意：由于国内道路和建筑的变化比较快，如果电子地图和实际情况不符，请以实际情况为准。！注意：对于机动车操作来说，驾驶员有责任保证他或她的机动车运行在一种安全方式下，在任何时候任何条件下都要保持全面的监督，永远不要因Quest而分散精力，忽视安全驾驶。开车时操控Quest是危险的，将有可能导致车祸。！注意：对于机动车应用来说，Quest的使用者要保护好 GPS主机，使其不至于在交通事故中带来损害和人员伤害。不要将 Quest安装到安全气囊的面板上，或者其它可能在事故或碰撞中导致司机和乘客受影响的地方。合众思壮公司所提供的安装硬件不保证能够防止碰撞损坏或者其它后果。！注意：GPS接收机运行时，接收并解码由卫星广播的低功率无线电信号。如果其它无线电设备或者电子设备在 GPS 接收机的附近使用，将有可能产生电磁干扰（EMI），影响接收机的接收和解码工作。在此种情况下，只有通过关闭干扰源或者将 GPS接收机移开，才可以减少或者消除干扰。！注意：说明书的内容仅供参考，如有和实际情况不符的情况，请以实际情况为准。 ii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

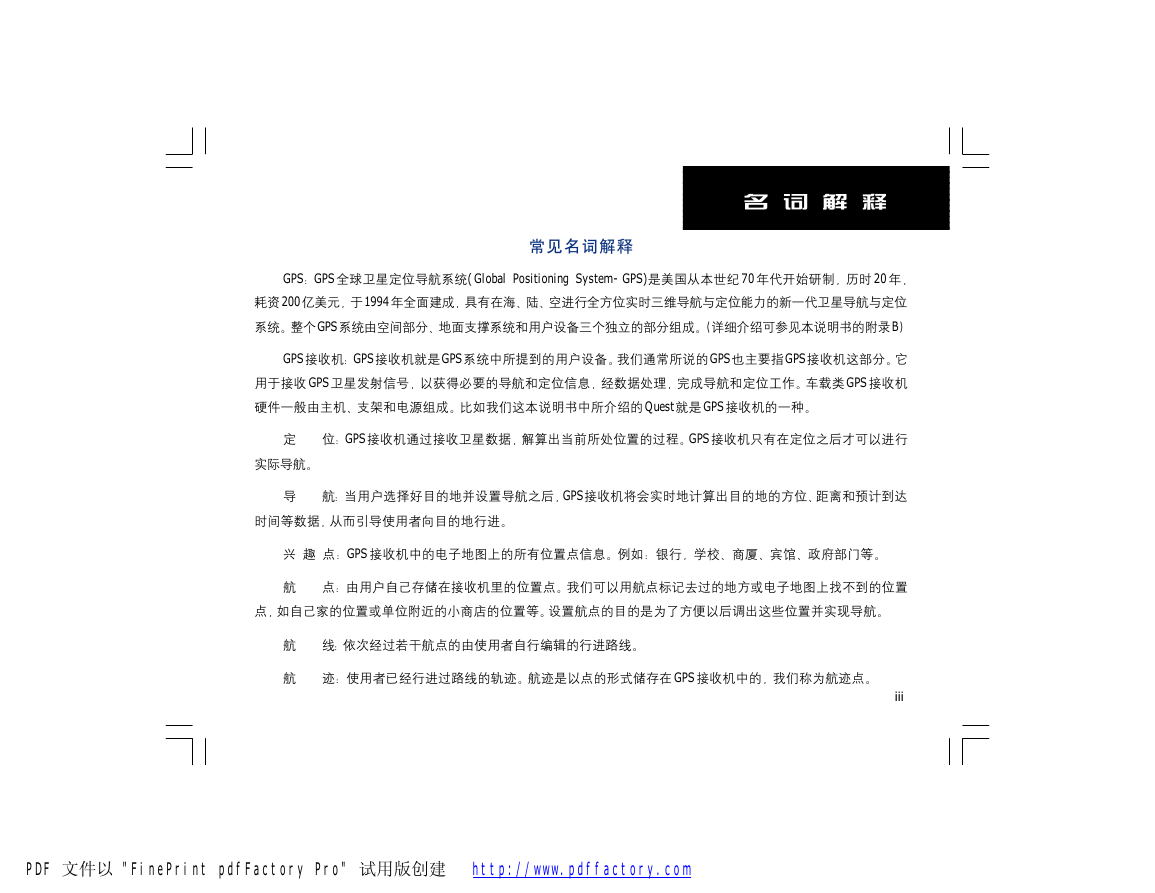

名词解释常见名词解释 GPS：GPS 全球卫星定位导航系统(Global Positioning System-GPS)是美国从本世纪 70 年代开始研制，历时 20 年，耗资 200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。整个GPS系统由空间部分、地面支撑系统和用户设备三个独立的部分组成。（详细介绍可参见本说明书的附录B） GPS接收机：GPS接收机就是GPS系统中所提到的用户设备。我们通常所说的GPS也主要指GPS接收机这部分。它用于接收 GPS卫星发射信号，以获得必要的导航和定位信息，经数据处理，完成导航和定位工作。车载类 GPS接收机硬件一般由主机、支架和电源组成。比如我们这本说明书中所介绍的 Quest就是 GPS接收机的一种。定位：GPS接收机通过接收卫星数据，解算出当前所处位置的过程。GPS接收机只有在定位之后才可以进行实际导航。导航：当用户选择好目的地并设置导航之后，GPS接收机将会实时地计算出目的地的方位、距离和预计到达时间等数据，从而引导使用者向目的地行进。兴趣点：GPS 接收机中的电子地图上的所有位置点信息。例如：银行，学校、商厦、宾馆、政府部门等。航点：由用户自己存储在接收机里的位置点。我们可以用航点标记去过的地方或电子地图上找不到的位置点，如自己家的位置或单位附近的小商店的位置等。设置航点的目的是为了方便以后调出这些位置并实现导航。航线：依次经过若干航点的由使用者自行编辑的行进路线。航迹：使用者已经行进过路线的轨迹。航迹是以点的形式储存在 GPS 接收机中的，我们称为航迹点。 iii PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

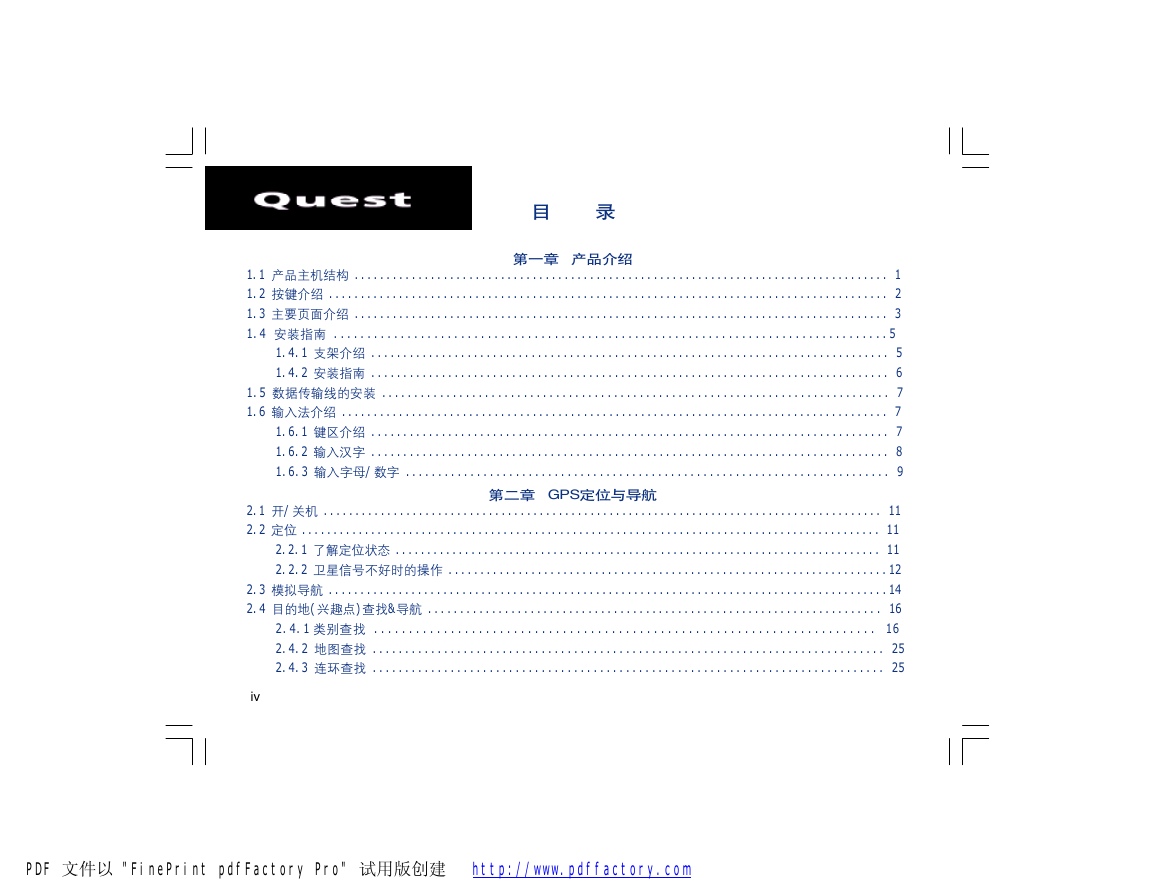

目录第一章产品介绍 1.1 产品主机结构 .................................................................................... 1 1.2 按键介绍 ........................................................................................ 2 1.3 主要页面介绍 .................................................................................... 3 1.4 安装指南 ...................................................................................5 1.4.1 支架介绍 ................................................................................. 5 1.4.2 安装指南 ................................................................................. 6 1.5 数据传输线的安装 ............................................................................... 7 1.6 输入法介绍 ...................................................................................... 7 1.6.1 键区介绍 ................................................................................. 7 1.6.2 输入汉字 ................................................................................. 8 1.6.3 输入字母/数字 ........................................................................... 9 第二章 GPS定位与导航 2.1 开/关机 ........................................................................................ 11 2.2 定位 ............................................................................................ 11 2.2.1 了解定位状态 ............................................................................. 11 2.2.2 卫星信号不好时的操作 .....................................................................12 2.3 模拟导航 ........................................................................................14 2.4 目的地(兴趣点)查找&导航 ....................................................................... 16 2.4.1 类别查找 ........................................................................ 16 2.4.2 地图查找 ............................................................................... 25 2.4.3 连环查找 ............................................................................... 25 iv PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

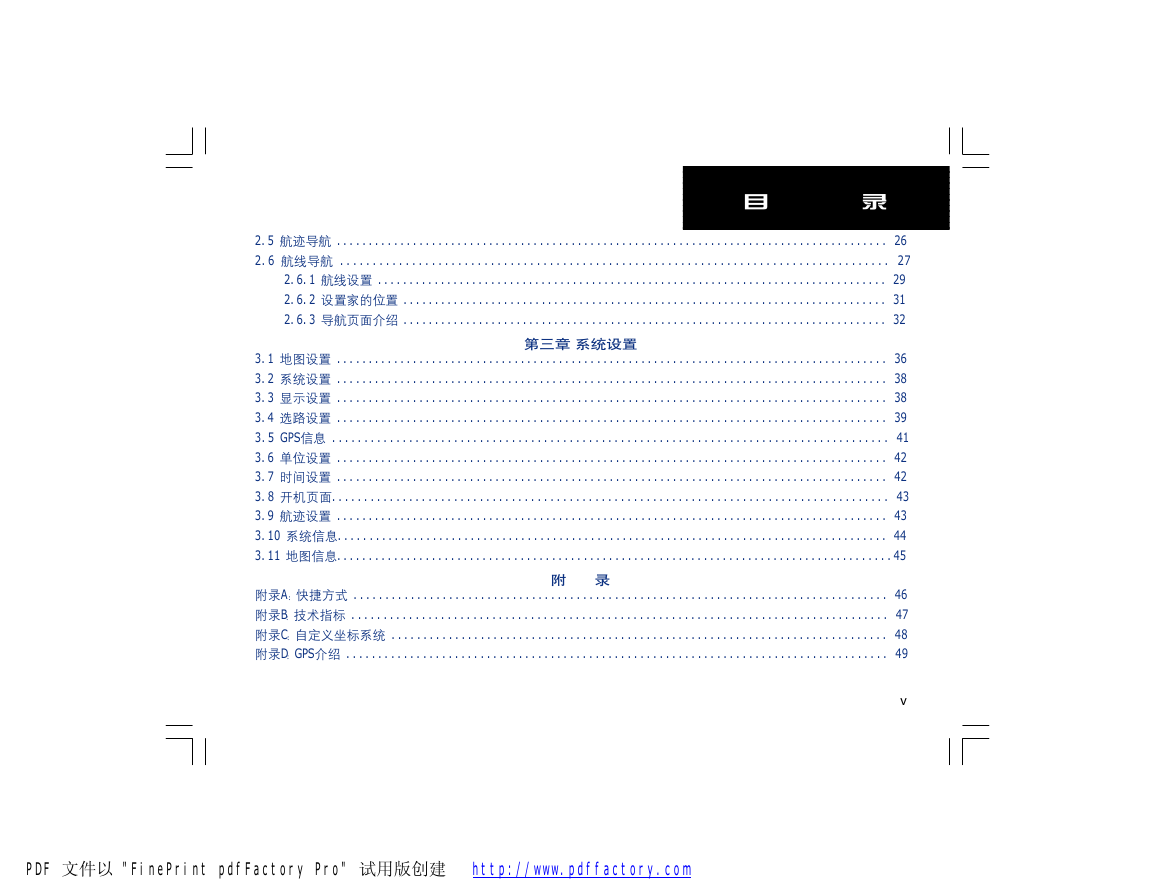

目录 2.5 航迹导航 ....................................................................................... 26 2.6 航线导航 .................................................................................... 27 2.6.1 航线设置 ................................................................................. 29 2.6.2 设置家的位置 ............................................................................. 31 2.6.3 导航页面介绍 ............................................................................. 32 第三章系统设置 3.1 地图设置 ....................................................................................... 36 3.2 系统设置 ....................................................................................... 38 3.3 显示设置 ....................................................................................... 38 3.4 选路设置 ....................................................................................... 39 3.5 GPS信息 ....................................................................................... 41 3.6 单位设置 ....................................................................................... 42 3.7 时间设置 ....................................................................................... 42 3.8 开机页面....................................................................................... 43 3.9 航迹设置 ....................................................................................... 43 3.10 系统信息....................................................................................... 44 3.11 地图信息........................................................................................45 附录A：快捷方式 .................................................................................... 46 附录B：技术指标 .................................................................................... 47 附录C：自定义坐标系统 .............................................................................. 48 附录D：GPS介绍 ..................................................................................... 49 附录 v PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

第一章产品介绍 1.1 产品主机结构折叠天线：通过这里接收 GPS 信号，请将天线的角度与地面保持平行。电源键：按下后保持可开、关机 USB 数据接口和外接天线接口（打开胶盖可看到）彩色显示屏按键区：通过此键区的按键使用机器的各种功能电源 \ 语音连接口：使用数据线连接到汽车点烟器 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

1.2 按键介绍电源键 * 按下并保持 — 开机或关机 * 按下后放开 — 调节背景光放大键 * 放大地图。同时，也可作为翻页键缩小键 * 缩小地图。同时，也可作为翻页键菜单键 * 按下后放开 — 查看当前包含的选项菜单 * 按下并保持进入“航线选项”页面 * 按两下进入设置页面查找键 * 按下后放开调出查找菜单 * 连续按两次调出“最近查找记录”页面 * 按下并保持 — 导航回家翻页键产品介绍 * 按下后放开 — 退出当前窗口或页面 * 按下后放开 — 取消上一步操作输入键 * 按下后放开 — 确认选项或输入数据音量键 * 按下后放开 — 导航语音提示 * 按下并保持 — 调节音量方向键 * 按下后放开 — 循环显示各个主页面用于上、下、左、右或斜角移动光标 / 选项的位置 2 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

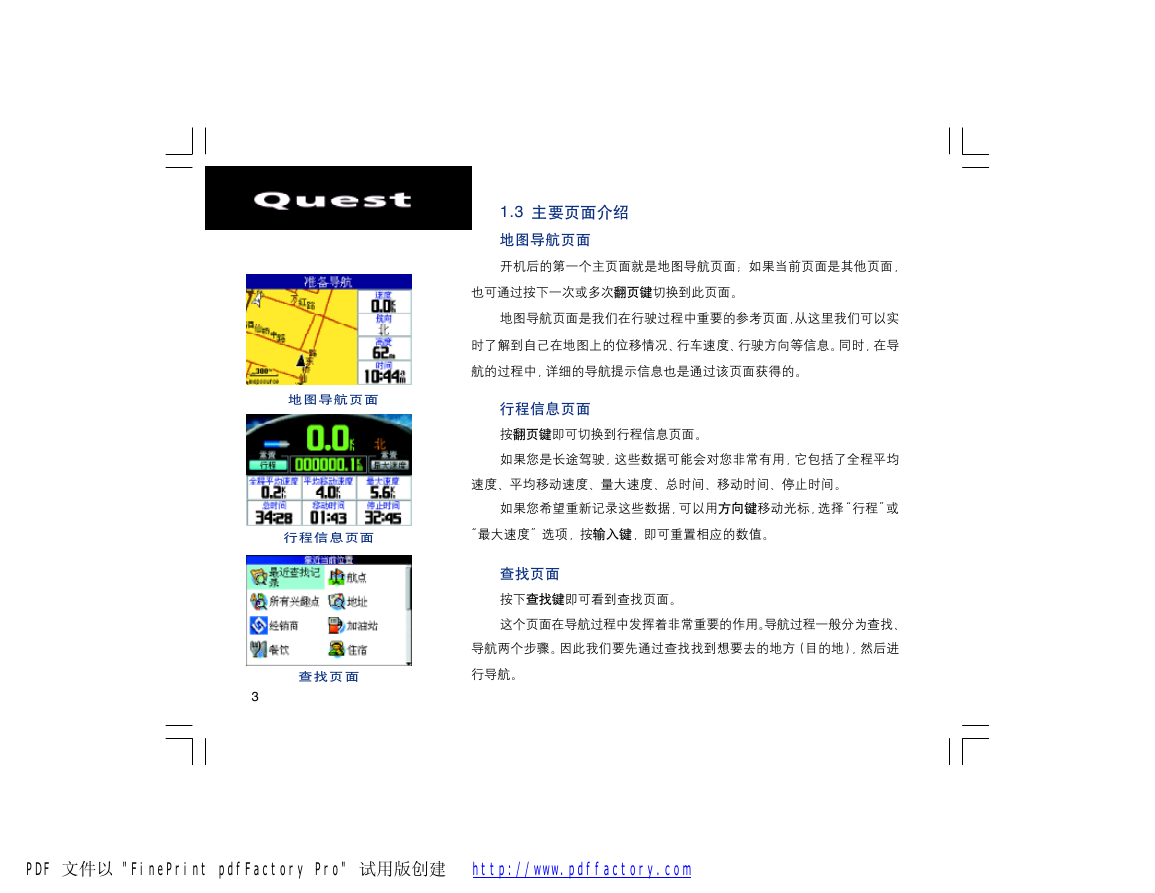

1.3 主要页面介绍地图导航页面开机后的第一个主页面就是地图导航页面；如果当前页面是其他页面，也可通过按下一次或多次翻页键切换到此页面。地图导航页面是我们在行驶过程中重要的参考页面，从这里我们可以实时了解到自己在地图上的位移情况、行车速度、行驶方向等信息。同时，在导航的过程中，详细的导航提示信息也是通过该页面获得的。地图导航页面行程信息页面按翻页键即可切换到行程信息页面。如果您是长途驾驶，这些数据可能会对您非常有用，它包括了全程平均速度、平均移动速度、量大速度、总时间、移动时间、停止时间。如果您希望重新记录这些数据，可以用方向键移动光标，选择“行程”或行程信息页面 “最大速度”选项，按输入键，即可重置相应的数值。查找页面按下查找键即可看到查找页面。这个页面在导航过程中发挥着非常重要的作用。导航过程一般分为查找、导航两个步骤。因此我们要先通过查找找到想要去的地方（目的地），然后进查找页面行导航。 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
