2012 年注册岩土工程师专业案例考试真题及答案上午卷一、案例分析题（每题的四个备选答案中只有一个符合题意） 1. 在某建筑场地的岩石地基上进行了 3 组岩基载荷试验，试验结果见下表：题 1 表根据试验结果确定的岩石地基承载力特征值最接近下列哪一选项？并说明确定过程。（） A. 480kPa B. 510kPa C. 570kPa D. 820kPa 【答案】 A 【解析】根据《建筑地基基础设计规范》（GB 50007—2011）附录 H.0.10 条第 1 款规定，对应于 p～ s 曲线上起始直线段的终点为比例界限。符合终止加载条件的前一级荷载为极限荷载。将极限荷载除以 3 的安全系数，所得值与对应比例界限的荷载值相比较，取最小值。第 1 组试验，比例界限对应的荷载值为 640kPa，极限荷载值除以 3 的安全系数后的值为 640kPa，取二者小值，因此该组试验的承载力值为 640kPa。第 2 组试验，比例界限对应的荷载值为 510kPa，极限荷载值除以 3 的安全系数后的值为 526.7kPa，取二者小值，因此该组试验的承载力值为 510kPa。第 3 组试验，比例界限对应的荷载值为 560kPa，极限荷载值除以 3 的安全系数后的值为 480kPa，取二者小值，因此该组试验的承载力值为 480kPa。根据附录 H.0.10 条第 2 款规定，每个场地载荷试验的数量不应少于 3 个，取最小值作为岩石地基承载力特征值。则取 3 组试验的最小值 480kPa 为岩石地基的承载力特征值。由此可知，A 项数值最为接近。 2. 某洞室轴线走向为南北向，其中某工程段岩体实测弹性纵波速度为 3800m/s，主要软弱结构面的产状为：倾向 NE68°，倾角 59°；岩石单轴饱和抗压强度 Rc＝72MPa，岩块弹性纵波速度为 4500m/s；垂直洞室轴线方向的最大初始应力为 12MPa；洞室地下水呈淋雨状出水，水量为 8L/（min·m）。该工程岩体的质量等级为下列哪个选项？（） A. Ⅰ级 B. Ⅱ级 C. Ⅲ级 D. Ⅳ级【答案】 C 【解析】根据《工程岩体分级标准》（GB/T 50218—2014）规定，判断工程岩体的质量等级按如下步骤： ①计算岩体的完整性指数：

②计算岩体基本质量指标（BQ），根据第 4.2.2 条规定： Kv＝（vpm/vpr）2＝（3800/4500）2＝0.71 取 Rc＝72。 90Kv＋30＝90×0.71＋30＝93.9＞Rc＝72 0.04Rc＋0.4＝0.04×72＋0.4＝3.28＞Kv＝0.71 取 Kv＝0.71。故岩石基本质量指标为： BQ＝100＋3Rc＋250Kv＝100＋3×72＋250×0.71＝493.5 查表 4.1.1 可知岩体基本质量分级为Ⅱ级。 ③按条件进行以下修正：根据第 5.2.1 条规定，地下工程岩体详细定级时，如遇有下列情况之一时，应对岩体基本质量指标（BQ）进行修正，并以修正后的值按表 4.1.1 确定岩体级别。根据《工程岩体分级标准》（GB/T 50218—2014）第 5.2.1 条第 1 款规定，有地下水时，地下水影响修正系数的确定如下：每 10m 洞长出水量 Q＝8L/（min·m）＝80L/（min·10m），且 25＜Q＝80≤125；又 550＞BQ＝493.5＞451。故查表 5.2.2-1 得：K1＝0.1。根据第 5.2.1 条第 2 款规定，岩体稳定性受软弱结构面影响，且由一组起控制作用；主要结构面产状影响修正系数，根据表 5.2.2-2 确定。主要结构面走向与洞轴线夹角为：90°－68° ＝22°，倾角为 59°，取 K2＝0.5（K2＝0.4～0.6，不影响最终答案）。根据 5.2.1 条第 3 款规定，存在本标准附录 C 表 C.0.2 所列高初始应力现象。因 Rc/σmax＝72/12＝6 根据表 C.0.2 可知该岩体为高应力区。根据表 5.2.2-3 确定初始应力状态影响修正系数为： K3＝0.5。因此岩体基本质量指标修正值为： [BQ]＝BQ－100（K1＋K2＋K3）＝493.5－100×（0.1＋0.5＋0.5）＝383.5 查表 4.1.1 确定该岩体质量等级为Ⅲ级。 3. 某工程进行现场水文地质试验，已知潜水含水层底板埋深为 9.0m，设置潜水完整井，井径 D＝200mm，实测地下水位埋深 1.0m，抽水至水位埋深 7.0m 后让水位自由恢复，不同恢复时间实测得到的地下水位如下表：题 3 表则估算的地层渗透系数最接近以下哪个数值？（） A. 1.3×10－3cm/s B. 1.8×10－4cm/s C. 4.0×10－4cm/s D. 5.2×10－4cm/s 【答案】 C 【解析】根据《工程地质手册》（第五版）第九篇三章第二节第 1238 页的表 9-3-6 中对潜水完整井

的公式如下：计算步骤如下： ①地下水位以下的有效含水层厚度为：H＝900－100＝800cm，初始地下水降深为：s1＝700 －100＝600cm，抽水井半径为：rw＝D/2＝10cm。 ②根据题意，直接选取最后一次抽水试验进行计算：由此可知，C 项数值最为接近。 4. 某高层建筑拟采用天然地基，基础埋深 10m，基底附加压力为 280kPa，基础中心点下附加应力系数见下表。初勘探明地下水位埋深 3m，地基土为中、低压缩性的粉土和粉质黏土，平均天然重度为γ＝19kN/m3，孔隙比为 e＝0.7，土粒比重 Gs＝2.70。问详细勘察时，钻孔深度至少达到下列哪个选项的数值才能满足变形计算的要求？（水的重度取 10kN/m3）（）题 4 表 A. 24m B. 28m C. 34m D. 40m 【答案】 C 【解析】根据《岩土工程勘察规范》（GB 50021—2001）（2009 年版）第 4.1.19 条第 1 款规定，地基变形计算深度，对中、低压缩性土可取附加压力等于上覆土层有效自重压力 20%的深度。采用应力比法，计算步骤如下： ①假设钻孔深度 34m，距基底深度为：z＝34－10＝24m。 ②计算上覆土层有效自重压力，水下部分用浮重度： γ′＝（Gs－1）γw/（1＋e）＝（2.70－1）×10/（1＋0.7）＝10kN/m3 故上覆土层有效自重压力 σz＝3×19＋31×10＝367kPa ③计算 34m 深处的附加压力，z＝24m，查表得αi＝0.26，则：附加压力

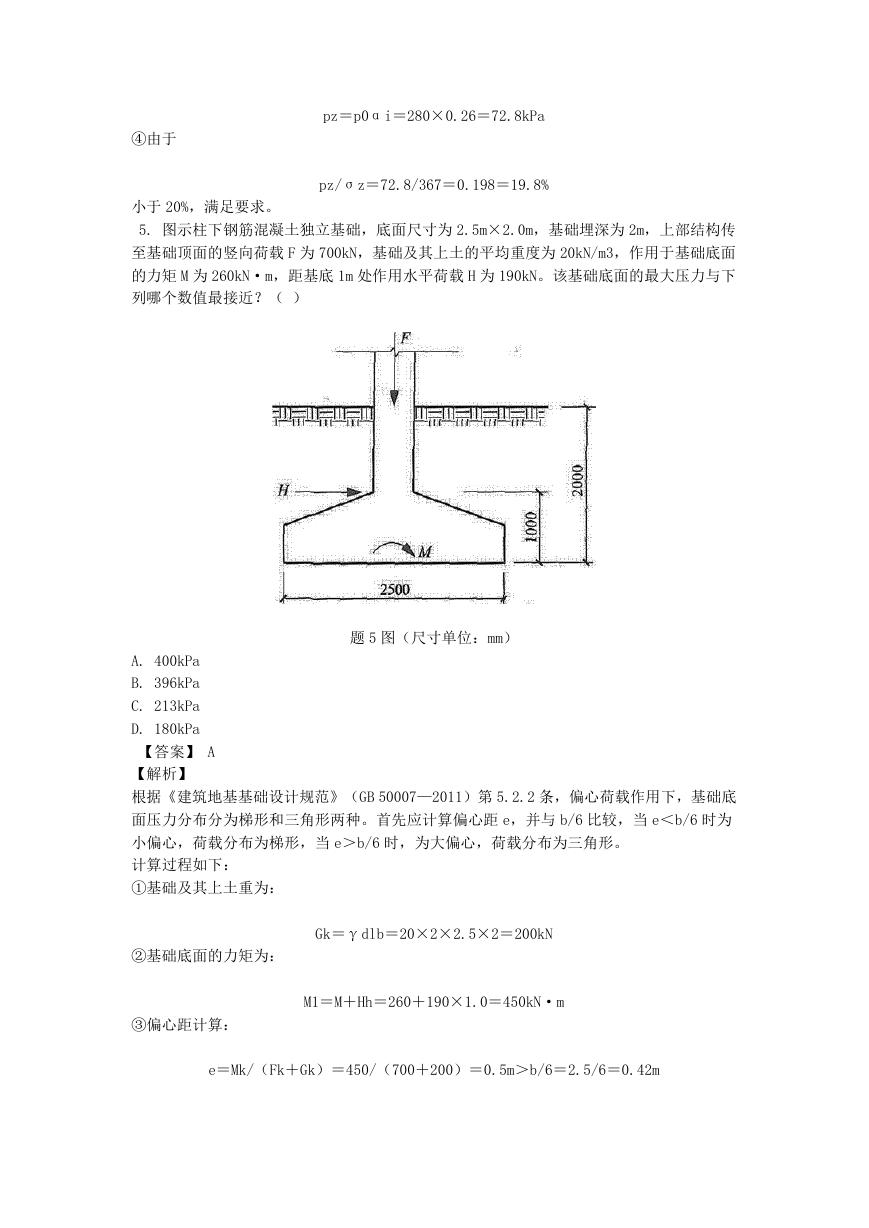

④由于小于 20%，满足要求。 pz＝p0αi＝280×0.26＝72.8kPa pz/σz＝72.8/367＝0.198＝19.8% 5. 图示柱下钢筋混凝土独立基础，底面尺寸为 2.5m×2.0m，基础埋深为 2m，上部结构传至基础顶面的竖向荷载 F 为 700kN，基础及其上土的平均重度为 20kN/m3，作用于基础底面的力矩 M 为 260kN·m，距基底 1m 处作用水平荷载 H 为 190kN。该基础底面的最大压力与下列哪个数值最接近？（）题 5 图（尺寸单位：mm） A. 400kPa B. 396kPa C. 213kPa D. 180kPa 【答案】 A 【解析】根据《建筑地基基础设计规范》（GB 50007—2011）第 5.2.2 条，偏心荷载作用下，基础底面压力分布分为梯形和三角形两种。首先应计算偏心距 e，并与 b/6 比较，当 e＜b/6 时为小偏心，荷载分布为梯形，当 e＞b/6 时，为大偏心，荷载分布为三角形。计算过程如下： ①基础及其上土重为： ②基础底面的力矩为： ③偏心距计算： Gk＝γdlb＝20×2×2.5×2＝200kN M1＝M＋Hh＝260＋190×1.0＝450kN·m e＝Mk/（Fk＋Gk）＝450/（700＋200）＝0.5m＞b/6＝2.5/6＝0.42m

所以为大偏心。 ④计算基础底面的最大压力：该基础的受力状态为大偏心，荷载分布为三角形。根据式（5.2.2-4）计算基础底面边缘的最大压力值为： pkmax＝2（Fk＋Gk）/（3la）式中，Gk 为基础及其上土重，其值为：Gk＝200kN；F 为上部结构传至基础顶面的竖向荷载， F＝700kN；l 为垂直于力矩作用方向的基础底面边长，l＝2m；a 为合力作用点至基础底面最大压力边缘的距离，a＝b/2－e。代入公式计算，该基础底面的最大压力： pkmax＝2（Fk＋Gk）/（3la）＝2×（700＋200）/[3×2.0×（2.5/2－0.5）]＝400kPa 6. 大面积料场场区地层分布及参数如图所示。②层黏土的压缩试验结果见下表，地表堆载 120kPa，则在此荷载作用下，黏土层的压缩量与下列哪个数值最接近？（）题 6 表题 6 图 A. 46mm B. 35mm C. 28mm D. 23mm 【答案】 D 【解析】黏土层层顶自重为：q1＝2.0×17＝34kPa。黏土层层底自重为：q2＝34＋0.66×18＝45.88kPa。则黏土层平均自重为：（q1＋q2）/2＝（34＋45.88）/2＝39.94kPa 查表得：e1＝0.84。黏土层平均总荷载为：

查表得：e2＝0.776。故黏土层的压缩量为： s＝（e1－e2）h/（1＋e1）＝（0.840－0.776）×0.66/（1＋0.840）＝0.023m＝23mm 7. 多层建筑物，条形基础，基础宽度 1.0m，埋深 2.0m。拟增层改造，荷载增加后，相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力为 160kN/m，采用加深、加宽基础方式托换，基础加深 2.0m，基底持力层土质为粉砂，考虑深宽修正后持力层地基承载力特征值为 200kPa，无地下水，基础及其上土的平均重度取 22kN/m3。荷载增加后设计选择的合理的基础宽度为下列哪个选项？（）题 7 图（尺寸单位：mm） A. 1.4m B. 1.5m C. 1.6m D. 1.7m 【答案】 B 【解析】根据《建筑地基基础设计规范》（GB 50007—2011）第 5.2.2 条规定，轴心荷载作用下，基础底面的压力按下式计算： pk＝（Fk＋Gk）/A 式中，Fk 为相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值，题中给出 Fk ＝160kN/m；Gk 为基础自重和基础上土的土重，Gk＝γGAd，d 为基础埋深，加深后的基础埋深 d＝4m，题中给出γG＝22kN/m3；A 为基础底面面积，条形基础按 1m 长度计算，则 A＝b×1。上述参数代入公式，基础底面的压力为： pk＝（Fk＋Gk）/A＝（Fk＋γGb×1×d）/（b×1）＝（Fk＋γGbd）/b 可得： b≥Fk/（pk－γGd）＝160/（200－22×4）＝1.43m

并且选取的基础宽度应大于等于计算值，因此基础宽度选择 1.5m 比较合理。 8. 某高层住宅楼与裙楼的地下结构相互连接，均采用筏板基础，基底埋深为室外地面下 10.0m。主楼住宅楼基底平均压力 pk1＝260kPa，裙楼基底平均压力 pk2＝90kPa，土的重度为 18kN/m3，地下水位埋深 8.0m，住宅楼与裙楼长度方向均为 50m，其余指标如图所示。试计算修正后住宅楼地基承载力特征值最接近下列哪个选项？（）题 8 图 A. 299kPa B. 307kPa C. 319kPa D. 410kPa 【答案】 A 【解析】根据《建筑地基基础设计规范》（GB 50007—2011）条文说明第 5.2.4 条，主裙楼一体的结构，对于主体结构地基承载力的深度修正，宜将基础底面以上范围内的荷载按基础两侧的超载考虑，且当超载宽度大于基础宽度两倍时，可将超载折算成土层厚度作为基础埋深，基础两侧超载不等时，取小值。主楼住宅楼宽 15m，裙楼宽 35m＞2×15m；裙楼折算成土层厚度 d1＝90/16＝5.63m。住宅楼另一侧土的埋深为 10m，取二者小值，计算埋置深度 d＝5.63m。根据第 5.2.4 条规定，当基础宽度大于 3m 或埋置深度大于 0.5m 时，地基承载力特征值，应按下式修正： fa＝fak＋ηbγ（b－3）＋ηdγm（d－0.5）式中，fa 为修正后的地基承载力特征值；fak 为地基承载力特征值；ηb、ηd 分别为基础宽度和埋深的地基承载力修正系数；基底持力层为粉质黏土，e＝0.7、IL＝0.6，均小于 0.85，查表 5.2.4 得：ηb＝0.3，ηd＝1.6；γ为基础底面以下土的重度，地下水位以下取浮重度； b 为基础底面宽度（m），当基宽小于 3m 按 3m 取值，大于 6m 按 6m 取值；基础宽度 b＝15m ＞6m，取 b＝6m；γm 为基础底面以上土的加权平均重度，地下水位以下取浮重度；d 为基础埋置深度（m）。经计算γm 为：

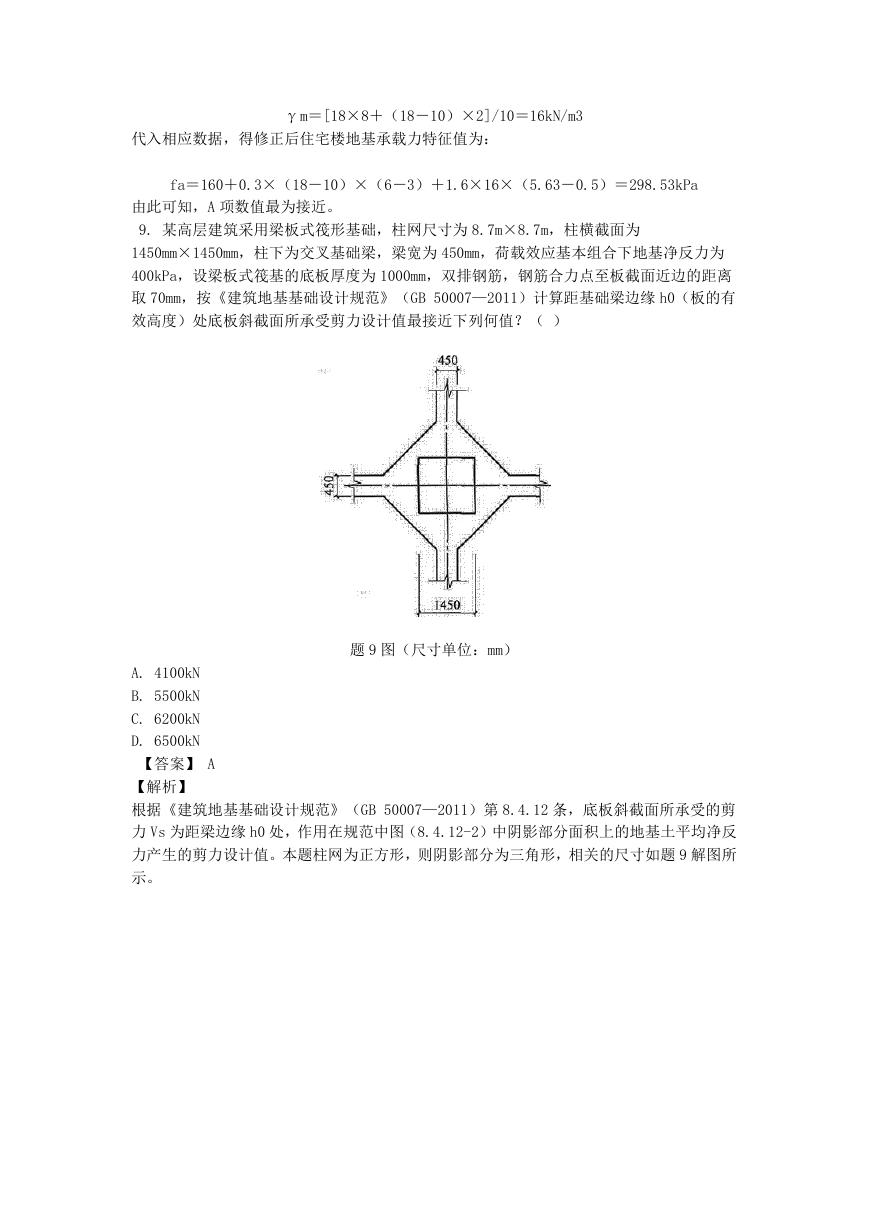

代入相应数据，得修正后住宅楼地基承载力特征值为： γm＝[18×8＋（18－10）×2]/10＝16kN/m3 fa＝160＋0.3×（18－10）×（6－3）＋1.6×16×（5.63－0.5）＝298.53kPa 由此可知，A 项数值最为接近。 9. 某高层建筑采用梁板式筏形基础，柱网尺寸为 8.7m×8.7m，柱横截面为 1450mm×1450mm，柱下为交叉基础梁，梁宽为 450mm，荷载效应基本组合下地基净反力为 400kPa，设梁板式筏基的底板厚度为 1000mm，双排钢筋，钢筋合力点至板截面近边的距离取 70mm，按《建筑地基基础设计规范》（GB 50007—2011）计算距基础梁边缘 h0（板的有效高度）处底板斜截面所承受剪力设计值最接近下列何值？（）题 9 图（尺寸单位：mm） A. 4100kN B. 5500kN C. 6200kN D. 6500kN 【答案】 A 【解析】根据《建筑地基基础设计规范》（GB 50007—2011）第 8.4.12 条，底板斜截面所承受的剪力 Vs 为距梁边缘 h0 处，作用在规范中图（8.4.12-2）中阴影部分面积上的地基土平均净反力产生的剪力设计值。本题柱网为正方形，则阴影部分为三角形，相关的尺寸如题 9 解图所示。
