2014 年湖北汽车工业学院机械设计考研真题 B 卷一、填空题(12 小题，15 空，每空 2 分，共 30 分) 1、所谓材料的疲劳曲线，通常是在（）一定时，反映疲劳极限与应力循环次数之间关系的曲线。 2、机械零件的失效形式主要有（）、（）、零件的表面破坏以及破坏正常工作条件引起的失效。 3、混合摩擦是边界摩擦、干摩擦和（）摩擦的混合状态。 4、普通螺纹的公称直径指的是螺纹的（），计算螺纹危险截面时使用的是螺纹的（）。 5、楔键的工作面是键的（）面。 6、V 带传动的传动比不准确，主要原因是带传动存在（）的现象。 7、滚子链的铰链磨损后，链的实际节距变长，若链轮的磨损可忽略不计，这时链条在传动过程中易在（）链轮上发生脱链。 8、在直齿、斜齿圆柱齿轮传动中，通常把小齿轮的齿宽做的比大齿轮的齿宽（）一些。 9、在蜗杆传动中，蜗杆的头数越少，效率越（），自锁性越（）。 10、在其它条件不变的情况下，最小油膜厚度 hmin 愈小则偏心率χ（）。 11、按基本额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率为（）。 12、轴的设计包括（）二、单项选择题（15 小题，每小题 2 分，共 30 分） 1、下列零件中（）的疲劳失效属于低周疲劳。 A、自行车座垫弹簧 B、汽车内燃机曲轴 C、火车铁轨 D、飞机座舱 2、不能用（）的方法提高零件刚度。 A、增加辅助支撑 B、改变截面形状 C、合金钢代替碳钢 D、减少力臂和支点距离 3、在铰制孔用螺栓连接中，螺栓杆与孔的配合为（）。 A、间隙配合 B、过渡配合 C、过盈配合 D、以上三种都可能 4、设计键连接时，键的截面尺寸通常根据（）按标准选取。 A、所传递转矩的大小 B、所传递功率的大小 C、轮毂的长度 D、轴的直径 5、在有张紧装置的 V 带传动中，张紧轮应安装在（）的内侧。 A、居两带轮中间 B、靠近小带轮 C、靠近大带轮 D、任何地方 6、链传动中 p 表示链条的节距、z 表示小链轮的齿数。当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。 A、增大 p 和 zB、增大 p、减少 z C、减少 p 和 zD、减少 p、增大 z 7、闭式软齿面齿轮传动设计中，若大、小齿轮材料相同，一般应使小齿轮齿面硬度（）大齿轮齿面硬度。 A、等于 B、大于

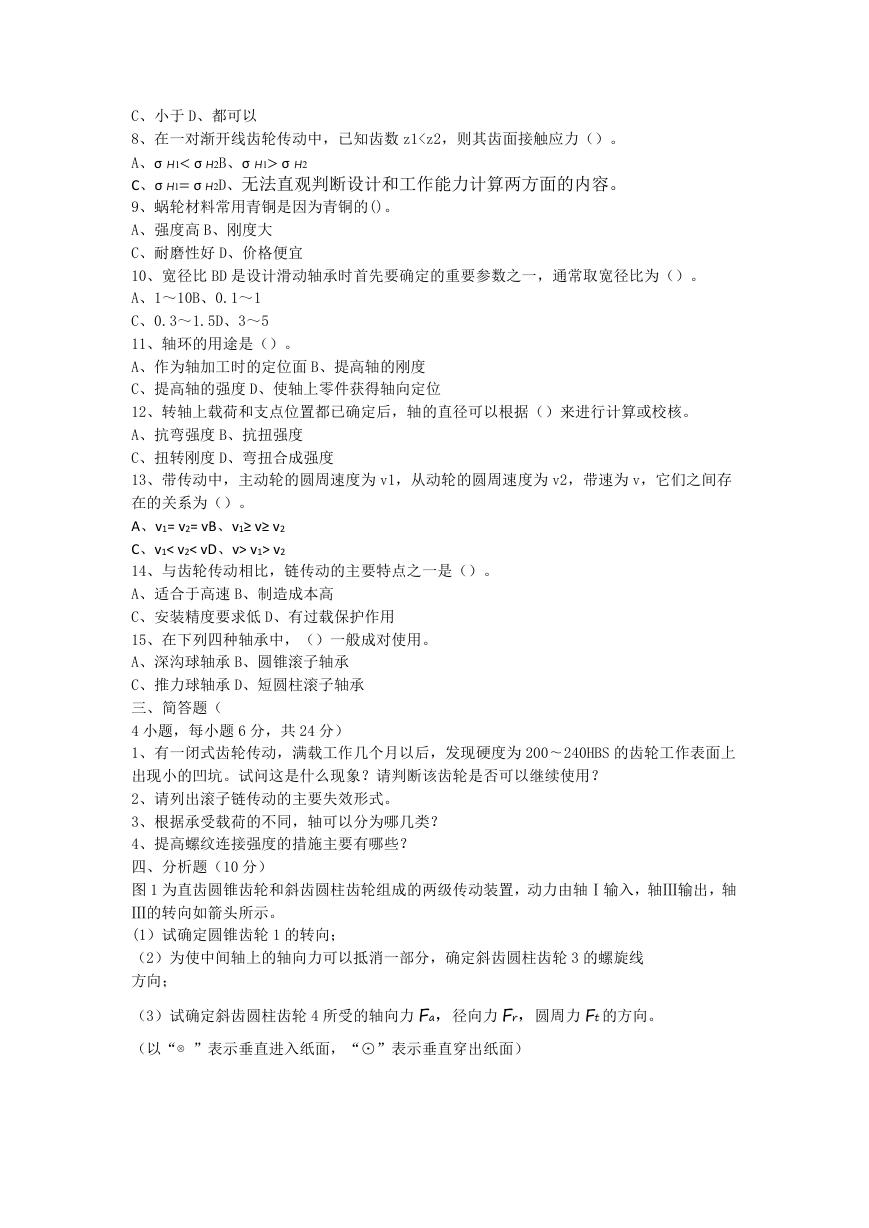

C、小于 D、都可以 8、在一对渐开线齿轮传动中，已知齿数 z1 v1> v2 14、与齿轮传动相比，链传动的主要特点之一是（）。 A、适合于高速 B、制造成本高 C、安装精度要求低 D、有过载保护作用 15、在下列四种轴承中，（）一般成对使用。 A、深沟球轴承 B、圆锥滚子轴承 C、推力球轴承 D、短圆柱滚子轴承三、简答题（ 4 小题，每小题 6 分，共 24 分） 1、有一闭式齿轮传动，满载工作几个月以后，发现硬度为 200∼240HBS 的齿轮工作表面上出现小的凹坑。试问这是什么现象？请判断该齿轮是否可以继续使用？ 2、请列出滚子链传动的主要失效形式。 3、根据承受载荷的不同，轴可以分为哪几类？ 4、提高螺纹连接强度的措施主要有哪些？四、分析题（10 分）图 1 为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动装置，动力由轴Ⅰ输入，轴Ⅲ输出，轴 Ⅲ的转向如箭头所示。 (1）试确定圆锥齿轮 1 的转向；（2）为使中间轴上的轴向力可以抵消一部分，确定斜齿圆柱齿轮 3 的螺旋线方向；（3）试确定斜齿圆柱齿轮 4 所受的轴向力 Fa，径向力 Fr，圆周力 Ft 的方向。（以“⊗ ”表示垂直进入纸面，“⊙”表示垂直穿出纸面）

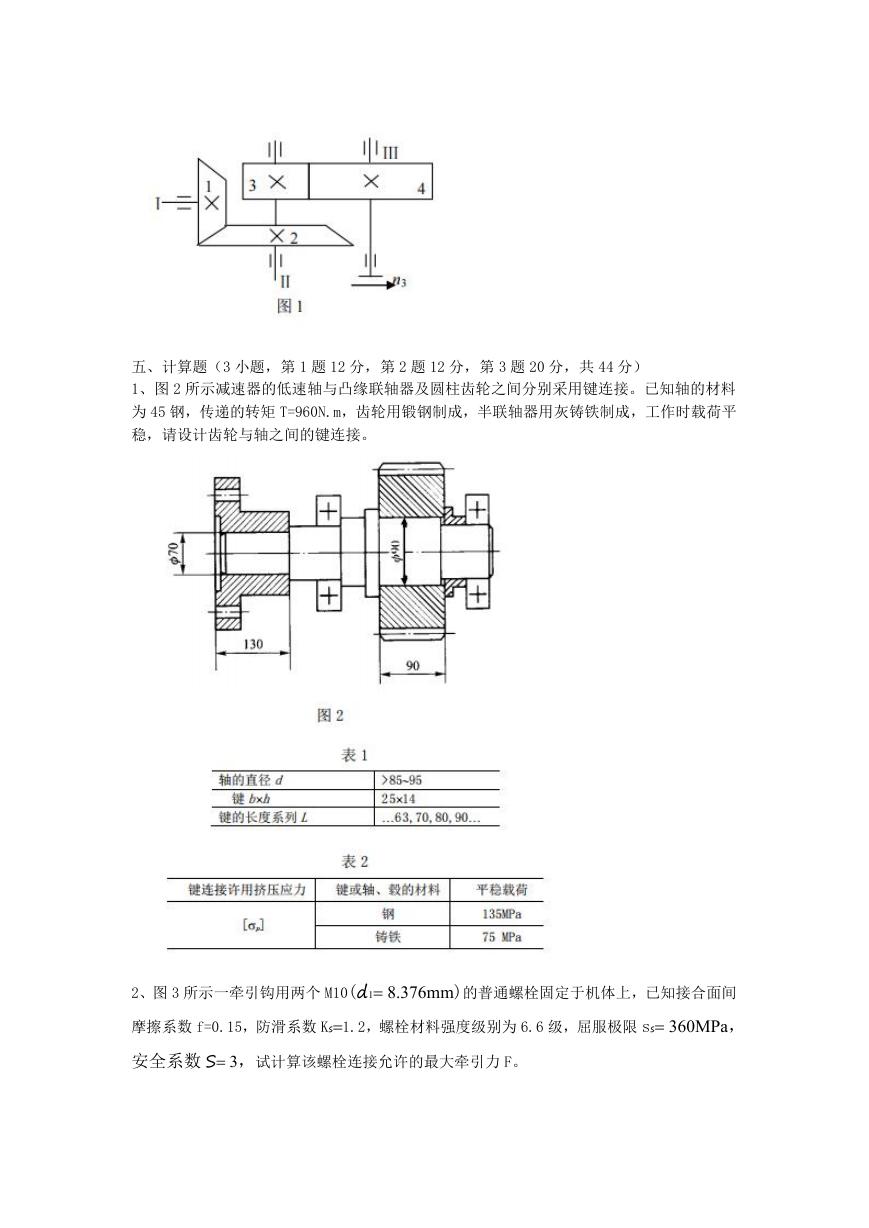

五、计算题（3 小题，第 1 题 12 分，第 2 题 12 分，第 3 题 20 分，共 44 分） 1、图 2 所示减速器的低速轴与凸缘联轴器及圆柱齿轮之间分别采用键连接。已知轴的材料为 45 钢，传递的转矩 T=960N.m，齿轮用锻钢制成，半联轴器用灰铸铁制成，工作时载荷平稳，请设计齿轮与轴之间的键连接。 2、图 3 所示一牵引钩用两个 M10(d1 8.376mm)的普通螺栓固定于机体上，已知接合面间摩擦系数 f=0.15，防滑系数 Ks1.2，螺栓材料强度级别为 6.6 级，屈服极限 ss 360MPa，安全系数 S 3，试计算该螺栓连接允许的最大牵引力 F。

3、图 4 所示轴的两端正装两个角接触球轴承，已知轴的转速 n 750r/min，轴上的径向力 Fre 2300N，轴向力 Fae 600。（已知：基本额定动载荷 C 22500N，派生轴向力 Fd eFr，判断系数 e 0.68。当 Fa/Fr e 时，X 0.41，Y 0.87；当 Fa/Fr≤ e 时，X 1，Y 0。载荷系数 fp 1.5,温度系数 ft 1.0）试： (1)确定轴承 1、2 所受的径向力 Fr1,Fr2 的大小； (2)确定 Fd1、Fd2 的大小，并在图中用箭头标明方向 (3)确定两轴承的轴向载荷 Fa1、Fa2 的大小； (4)确定两轴承的当量动载荷 P1、P2 的大小； (5)计算该对轴承的基本额定寿命 Lh。六、结构题（12 分）请说明图 5 所示轴系中标号 1 至 8 结构设计不合理的原因。
