2013 年山东青岛农业大学电路考研真题 一、选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案写在卷末表格内。 (本大题共 15 小题,每题 2 分,总计 30 分) 1.已知某元件在非关联参考方向下,发出的功率为 10W。如果该元件的端电压为 1kV,则流 过该元件的电流为() A.-10A B.10A C.-10mA D.10mA 2.已知一个 US=20V 的理想电压源与一个 R=4Ω的电阻并联,则这个并联电路的等效电路可 用( )表示 A. US=20V 的理想电压源 B. IS=5A 的理想电流源 C. IS=80A 的理想电流源与 R=4Ω的电阻串联的电路 D.IS=5A 的理想电流源与 R=4Ω的电阻串联的电路 3.在列写节点电压法时,自导,互导。下列叙述正确的是() A.恒为正,有正、负 B. 恒为正,恒为负 C. 有正、负,恒为负 D. 恒为负,恒为正 4.关于叠加定理的应用,下列叙述中正确的是() A.不仅适用于线性电路,而且适用于非线性电路 B.仅适用于非线性电路的电压、电流计算 C. 仅适用于线性电路,并能利用其计算各部分电路的功率进行叠加得到原电路功率 D. 仅适用于非线性电路的电压电流计算 5.某 RLC 串联电路中,R=2Ω,C=0.5F,要使电路的零输入响应为非衰减振荡,L 值可选用 ( ) A.1H B.2H C.0.4H D. 3H 6.关于提高功率因素,下列说法中错误的是( ) A.提高功率因素是为了提高设备容量利用率,同时减少了线路电能损耗
B.对于容性负载,可以通过在负载两端并联电感的办法提高电路的功率因素 C.提高功率因素后电路总电流的有效值变小了,电流的无功输出变少了 D. 提高功率因素就是想办法使原负载的功率因素变大,从而提高电路的输电效率 7. 下列关于谐振说法中不正确的是() A.RLC 串联电路由感性变为容性的过程中,必然经过谐振点 B.串联谐振时阻抗最小,并联谐振时导纳最小 C.串联谐振又称为电压谐振,并联谐振又称为电流谐振 D.串联谐振电路不仅广泛应用于电子技术中,也广发应用于电力系统中 8.当理想变压器副边开路时,原边此时相当于 ;当理想变压器副边短路时,原边此时相当于。 ( ) A.短路、开路 B.开路、开路 C.开路、短路 D. 短路、短路 9.测量三相电路的功率有很多方法,其中二瓦计法是测量( )的功率 A.三相三线制电路 B.对称三相三线制电路 C.三相四线制电路 D.任何三相电路 10. 图 1-10 所示电路中,电压 1u 与电压 0u 之间满足以下哪个关系式?( ) u 0  R 1 R 2 u 1 u  0 R 1 R 2 u 1 u 0  R 2 R 1 u 1 u  0 R 2 R 1 u 1 A. B. C. D.
11.如图 1-11 所示电路,回转器的回转常数为 r,则从端口 1-1’看进去的输入阻抗 inZ =( )。 A. sCr 2 B. sCr 2 C. r /2 sC D. sC / r 2 12.已知非正弦周期性电流 )( ti  4[  5.2 cos t   5.1 cos( 2 t   8.0)90  cos 3  ] At ,则它的有效 值 I =( )。 A. 2 4  2 5.2  5.1 2  2 A 8.0 B. 1 2 2 4  2 5.2  5.1 2  2 A 8.0 C. 2 4  2 5.2 2  2 5.1 2  2 8.0 2 A D. A 8.05.15.24    13. .如图 1-13 所示电路,此二端口的导纳矩阵为( )。 A.      1 Z 1 Z 1 Z 1 Z     
B. C. D.                  1 Z 1 Z 1  Z 1 Z 1 Z 1  Z   1 Z 1 Z 1 Z 1  Z 1  Z 1 Z                14. 对于一个具有 n 个节点、b 条支路的连通图,其回路矩阵 B 的行列式 B 的行列数为 ( ) A. n b B. ( b n 1)    C. ( b n 1)    b b D. ( n 1)   b 15. 已知网络函数 )(sH 的极点位置如图 1-15 所示,则该网络的冲激响应将是( )。 A.按指数曲线衰减 B.按指数曲线增长 C.以衰减指数曲线为包络线的正弦函数 D.以增长指数曲线为包络线的正弦函数 二、(20 分)电路如图 2-1 所示已知: U  100V, P  86.6W, I  I 1  ,求 I 2 , R X X , L C

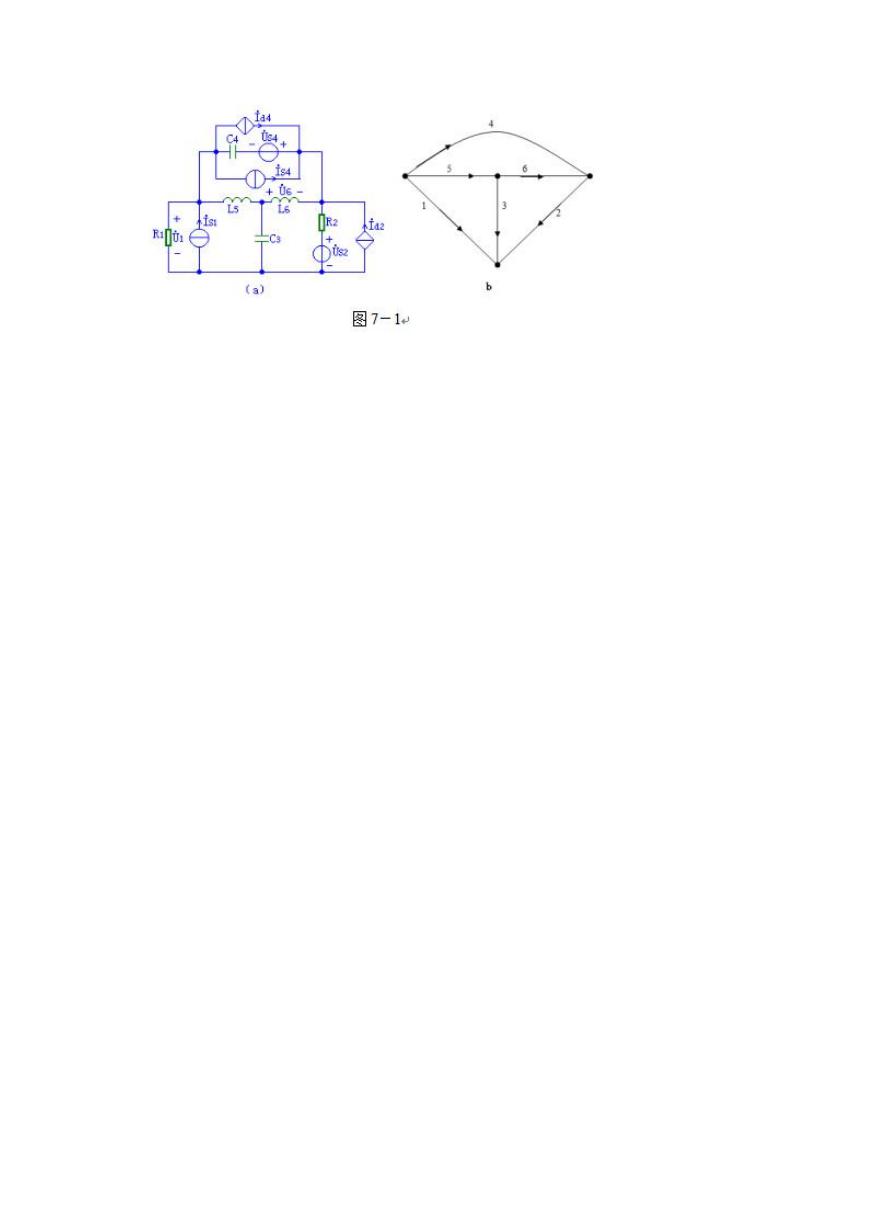

三、(20 分)电路如图 3-1,已知 0 t  时已稳定,求 0 t ,i  时, L i o 四、(20 分)电路如图 4-1 所示,求 k =0.5 和 k =1 时的 . U和 2 abZ 五、(20 分)求图 5-1 所示电路的等效 T 形电路。 六、(20 分)电路如图 6-1 所示,,开关 S 原来闭合,求 S 在 0 时刻打开后电路中的电 流及电感元件上的电压。其中,R1=2Ω,R2=2Ω,L1=0.3H,L2=0.1H,Us=10V 。 七、(20 分)电路如图 7-1 所示,其有向图如(b)。以结点④为参考结点,。写出该电路的 节点电压方程的矩阵形式: . I 其中: d 2  1 . I , 1 . I  d 4 . g U 2 6
