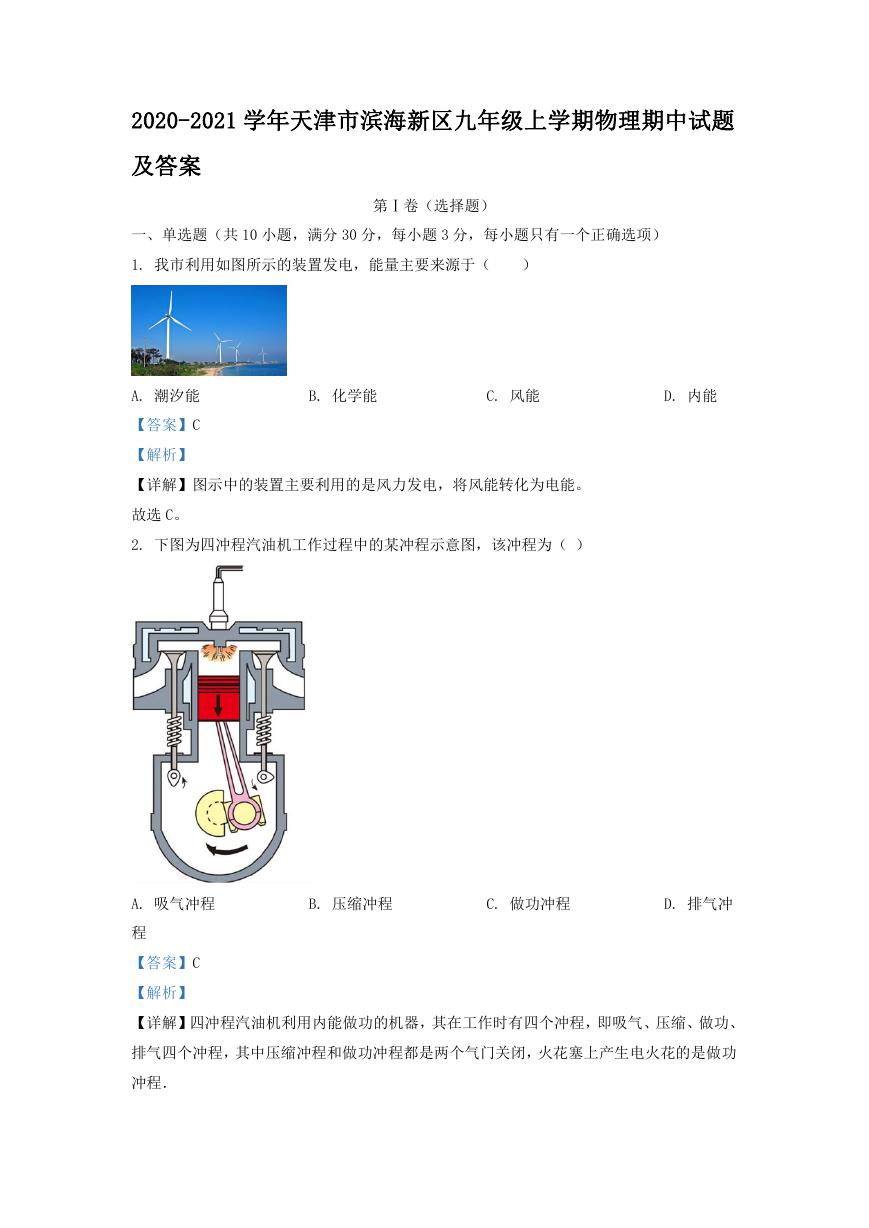

2020-2021 学年天津市滨海新区九年级上学期物理期中试题
及答案
第Ⅰ卷(选择题)
一、单选题(共 10 小题,满分 30 分,每小题 3 分,每小题只有一个正确选项)
1. 我市利用如图所示的装置发电,能量主要来源于(
)
B. 化学能
C. 风能
D. 内能
A. 潮汐能
【答案】C
【解析】
【详解】图示中的装置主要利用的是风力发电,将风能转化为电能。
故选 C。
2. 下图为四冲程汽油机工作过程中的某冲程示意图,该冲程为( )
A. 吸气冲程
B. 压缩冲程
C. 做功冲程
D. 排气冲
程
【答案】C
【解析】
【详解】四冲程汽油机利用内能做功的机器,其在工作时有四个冲程,即吸气、压缩、做功、
排气四个冲程,其中压缩冲程和做功冲程都是两个气门关闭,火花塞上产生电火花的是做功
冲程.
3. 将一根金属导线均匀拉长后,其电阻( )
B. 变小
C. 不变
D. 无法判
A. 变大
断
【答案】A
【解析】
【详解】导体电阻大小跟导体的长度、横截面积和材料有关,在材料一定时,长度越长,横
截面积越小,电阻越大;一根导线拉长后,导体的材料不变,拉长后长度变长,横断面积变
小,电阻变大.
4. 如图是滑动变阻器的结构和连入电路的示意图,当滑片 P 向左滑动时,连入电路的电阻
变小的是(
)
A.
B.
C.
D.
【答案】A
【解析】
【详解】A.接一上一下时,滑片 P 向左滑动,连入的电阻变小,故 A 符合题意;
B.同时接上面的两个接线柱时,无论怎么移动滑片,连入电路中的电阻大小不变,故 B 不
符合题意;
C.同时接下面的两个接线柱时,无论怎么移动滑片,连入电路中的电阻大小不变,故 C 不
符合题意;
D.接一上一下时,滑片 P 向左滑动,连入的电阻变大,故 D 不符合题意。
故选 A。
5. 下列做法中不符合安全用电原则的是(
)
A. 不接触低压带电体,不靠近高压带电体
B. 更换灯泡、搬动电器前先断开电源开关
C. 用湿毛巾擦洗家里墙壁上的开关按钮,保持其清洁
D. 长期使用的家用电器达到使用寿命后及时更换
【答案】C
【解析】
【详解】A.不接触低压带电体,不靠近高压带电体。是安全用电的基本原则,符合安全用
电原则,故 A 不符合题意;
B.更换灯泡、搬动电器之前必须断开开关,否则可能引起触电,符合安全用电原则,故 B
不符合题意;
C.水是电的导体,用湿毛巾擦洗正在发光的台灯灯泡时,可能会因湿毛巾导电而发生触电
事故,不符合安全用电原则,故 C 符合题意;
D.家用电器达到使用寿命应及时更换,避免因线路老化造成短路,符合安全用电原则,故
D 不符合题意。
故选 C。

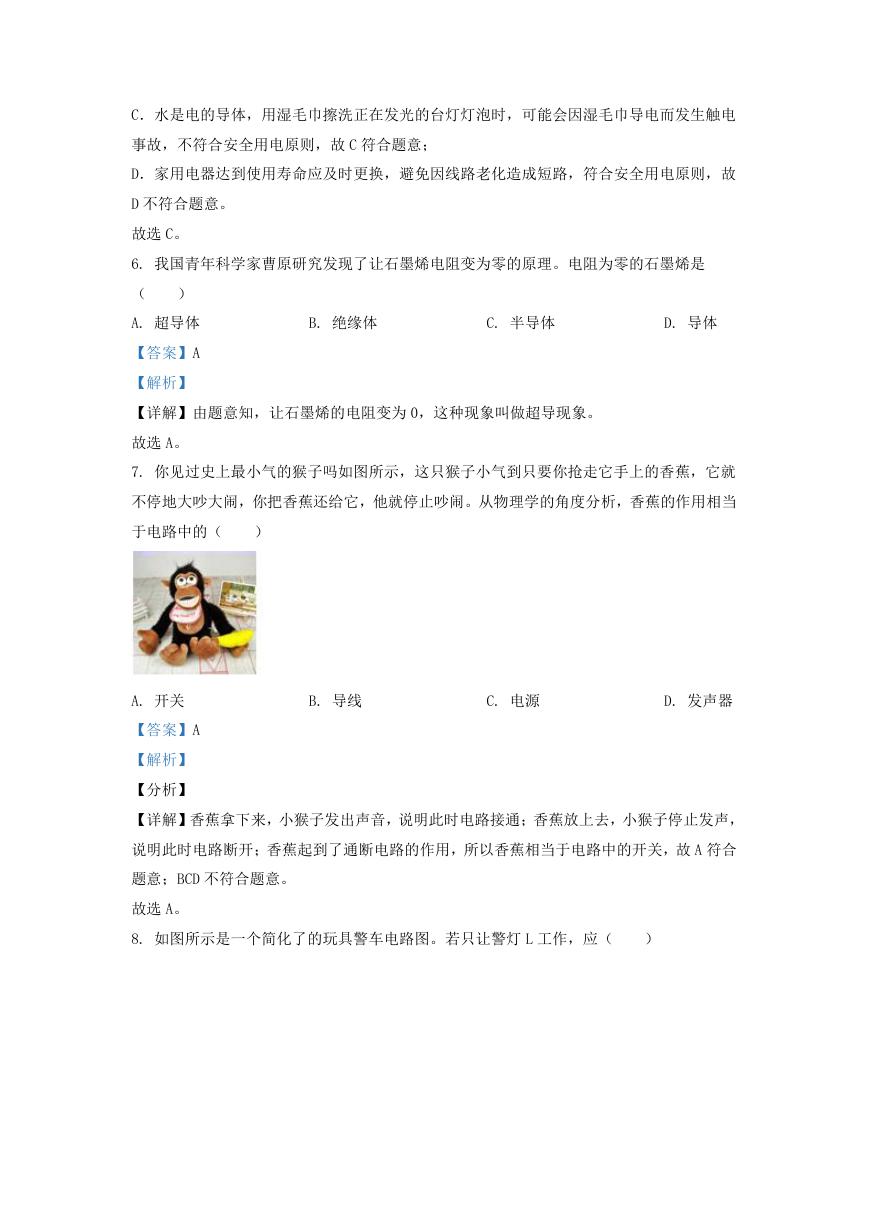

6. 我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。电阻为零的石墨烯是
(
)
A. 超导体
【答案】A
【解析】
B. 绝缘体
C. 半导体
D. 导体
【详解】由题意知,让石墨烯的电阻变为 0,这种现象叫做超导现象。
故选 A。
7. 你见过史上最小气的猴子吗如图所示,这只猴子小气到只要你抢走它手上的香蕉,它就
不停地大吵大闹,你把香蕉还给它,他就停止吵闹。从物理学的角度分析,香蕉的作用相当
于电路中的(
)
B. 导线
C. 电源
D. 发声器
A. 开关
【答案】A
【解析】
【分析】
【详解】香蕉拿下来,小猴子发出声音,说明此时电路接通;香蕉放上去,小猴子停止发声,
说明此时电路断开;香蕉起到了通断电路的作用,所以香蕉相当于电路中的开关,故 A 符合
题意;BCD 不符合题意。
故选 A。

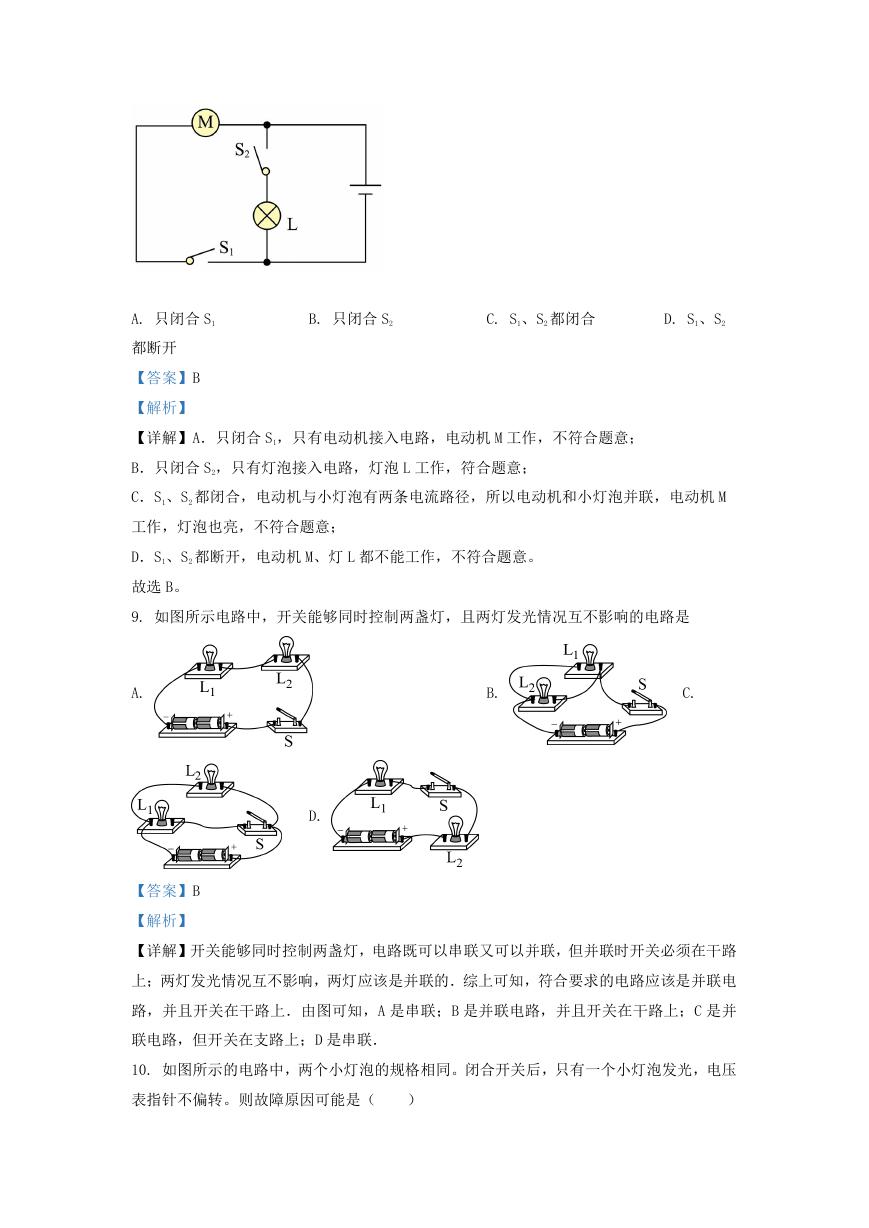

8. 如图所示是一个简化了的玩具警车电路图。若只让警灯 L 工作,应(
)
A. 只闭合 S1
B. 只闭合 S2
C. S1、S2 都闭合
D. S1、S2
都断开
【答案】B
【解析】
【详解】A.只闭合 S1,只有电动机接入电路,电动机 M 工作,不符合题意;
B.只闭合 S2,只有灯泡接入电路,灯泡 L 工作,符合题意;
C.S1、S2 都闭合,电动机与小灯泡有两条电流路径,所以电动机和小灯泡并联,电动机 M
工作,灯泡也亮,不符合题意;
D.S1、S2 都断开,电动机 M、灯 L 都不能工作,不符合题意。
故选 B。
9. 如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是
A.
B.
C.
D.
【答案】B
【解析】
【详解】开关能够同时控制两盏灯,电路既可以串联又可以并联,但并联时开关必须在干路
上;两灯发光情况互不影响,两灯应该是并联的.综上可知,符合要求的电路应该是并联电
路,并且开关在干路上.由图可知,A 是串联;B 是并联电路,并且开关在干路上;C 是并
联电路,但开关在支路上;D 是串联.
10. 如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压
表指针不偏转。则故障原因可能是(
)
A. L1 短路
【答案】C
【解析】
B. L1 断路
C. L2 短路
D. L2 断路
【详解】由电路图可知,两灯泡串联,电压表测灯 L2 两端电压;当开关闭合时,其中一个
灯亮,说明电路是通路,则另一个灯泡不亮的原因可能是灯泡短路。而电压表没有示数,说
明 L2 短路,故 C 正确,ABD 错误。
故选 C。
二、多选题(共 3 小题,满分 9 分,每小题 3 分,选对但不全得 1 分,不选、错选不得分)
11. 如图所示,不同形式的能量可以在一定条件下相互转化,图中已经给出了两个实例,小
东同学又进行了一系列的补充,其中你认为正确的是(
)
A. 电动机,机械能转化为电能
B. 电饭锅,电能转化为内能
C. 摩擦起电,将电能转化为机械能
D. 植物光合作用,将光能转化为化学
能
【答案】BD
【解析】
【详解】A.电动机运行时,消耗了电能,转变成了机械能,是电能转化为机械能,故 A 错
误;
B.电饭锅消耗了电能,增加了食物的内能,把电能转化为内能,故 B 正确;
C.摩擦起电产生的是电能,是克服摩擦时做功的机械能转化为了电能,故 C 错误;
D.植物的光合作用是将光能转化为化学能,储存在植物体内,故 D 正确。
故选 BD。

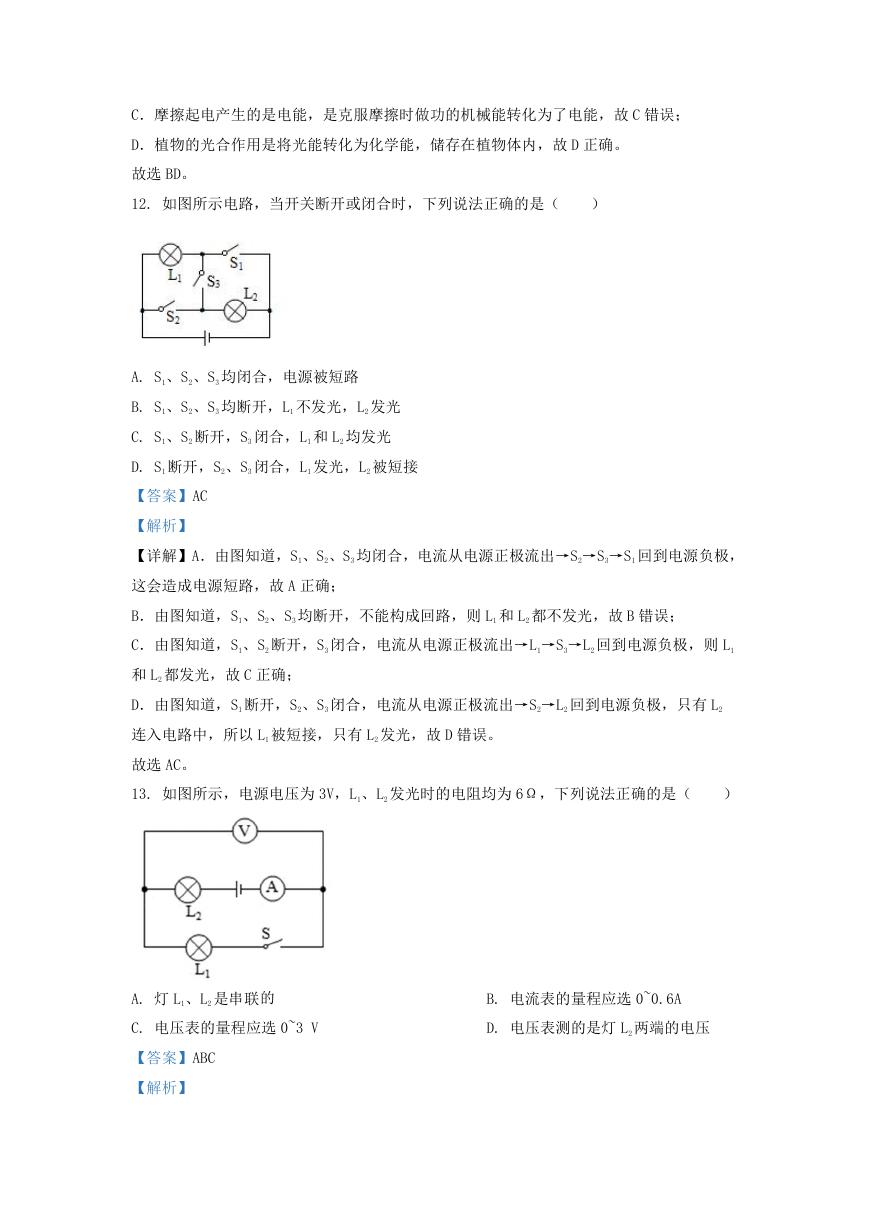

12. 如图所示电路,当开关断开或闭合时,下列说法正确的是(
)
A. S1、S2、S3 均闭合,电源被短路
B. S1、S2、S3 均断开,L1 不发光,L2 发光
C. S1、S2 断开,S3 闭合,L1 和 L2 均发光
D. S1 断开,S2、S3 闭合,L1 发光,L2 被短接
【答案】AC
【解析】
【详解】A.由图知道,S1、S2、S3 均闭合,电流从电源正极流出→S2→S3→S1 回到电源负极,
这会造成电源短路,故 A 正确;
B.由图知道,S1、S2、S3 均断开,不能构成回路,则 L1 和 L2 都不发光,故 B 错误;
C.由图知道,S1、S2 断开,S3 闭合,电流从电源正极流出→L1→S3→L2 回到电源负极,则 L1
和 L2 都发光,故 C 正确;
D.由图知道,S1 断开,S2、S3 闭合,电流从电源正极流出→S2→L2 回到电源负极,只有 L2
连入电路中,所以 L1 被短接,只有 L2 发光,故 D 错误。
故选 AC。
13. 如图所示,电源电压为 3V,L1、L2 发光时的电阻均为 6Ω,下列说法正确的是(
)
A. 灯 L1、L2 是串联的
B. 电流表的量程应选 0~0.6A
C. 电压表的量程应选 0~3 V
D. 电压表测的是灯 L2 两端的电压
【答案】ABC
【解析】

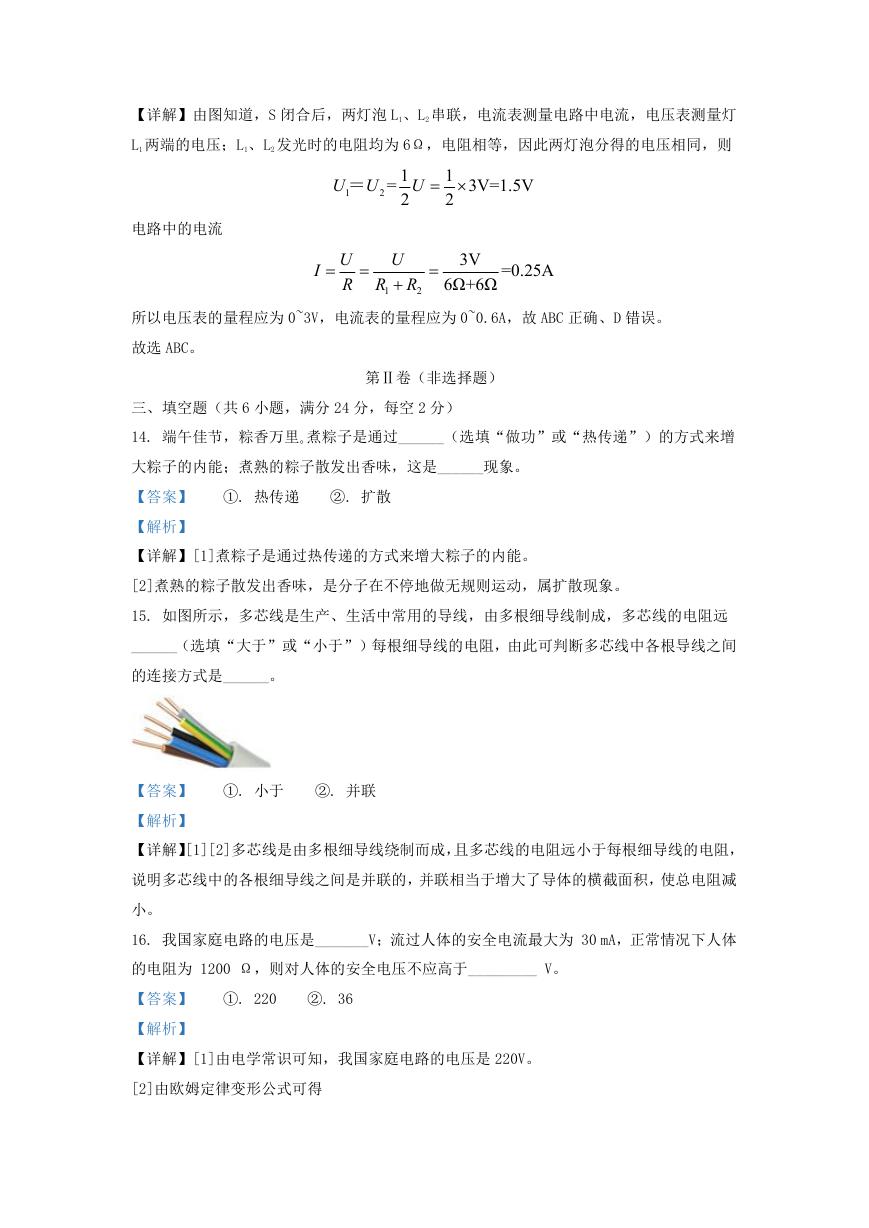

【详解】由图知道,S 闭合后,两灯泡 L1、L2 串联,电流表测量电路中电流,电压表测量灯
L1 两端的电压;L1、L2 发光时的电阻均为 6Ω,电阻相等,因此两灯泡分得的电压相同,则
电路中的电流
U U
=
1
2
=
1
2
U
1
2
3V=1.5V
I
U
R
U
R R
1
2
3V =0.25A
6Ω+6Ω
所以电压表的量程应为 0~3V,电流表的量程应为 0~0.6A,故 ABC 正确、D 错误。
故选 ABC。
三、填空题(共 6 小题,满分 24 分,每空 2 分)
第Ⅱ卷(非选择题)
14. 端午佳节,粽香万里。煮粽子是通过______(选填“做功”或“热传递”)的方式来增
大粽子的内能;煮熟的粽子散发出香味,这是______现象。
【答案】
①. 热传递
②. 扩散
【解析】
【详解】[1]煮粽子是通过热传递的方式来增大粽子的内能。
[2]煮熟的粽子散发出香味,是分子在不停地做无规则运动,属扩散现象。
15. 如图所示,多芯线是生产、生活中常用的导线,由多根细导线制成,多芯线的电阻远
______(选填“大于”或“小于”)每根细导线的电阻,由此可判断多芯线中各根导线之间
的连接方式是______。
【答案】
①. 小于
②. 并联
【解析】
【详解】[1][2]多芯线是由多根细导线绕制而成,且多芯线的电阻远小于每根细导线的电阻,
说明多芯线中的各根细导线之间是并联的,并联相当于增大了导体的横截面积,使总电阻减
小。
16. 我国家庭电路的电压是_______V;流过人体的安全电流最大为 30 mA,正常情况下人体
的电阻为 1200 Ω,则对人体的安全电压不应高于_________ V。
【答案】
①. 220
②. 36
【解析】
【详解】[1]由电学常识可知,我国家庭电路的电压是 220V。
[2]由欧姆定律变形公式可得
所以,则对人体的安全电压不应高于 36V。
U IR
0.03A 1200Ω=36V
17. 一个成年人参加一次长跑,身体消耗的能量为 1.32×107J,这些能量相当于完全燃烧
1.1kg 的干木柴才能得到,则干木柴的热值为______J/kg
【答案】1.2×107
【解析】
【详解】一个成年人参加一次长跑,身体消耗的能量为 1.32×107J,相当于干木柴燃烧放出
的热量, 则干木柴的热值为
Qq
m
1.32 10 J 1.2 10 J/kg
7
7
1.1kg
18. 四冲程汽油机是热机的一种,冲程为汽车提供了动力。若该汽油机转速为 1800r/min,
则它每秒钟完成_____个冲程,做功_____次。用水循环对气缸进行降温,这是利用了水的
_______较大的特性。
【答案】
①. 60
②. 15
③. 比热容
【解析】
【详解】[1][2]汽油机完成 1 个工作循环,完成四个冲程,飞轮转 2 转,对外做功 1 次
1800r/min=30r/s
即每秒完成 15 个工作循环,完成 60 个冲程,对外做功 15 次
[3]用水循环带走汽油机产生的热量,这是利用了水的比热容较大的特性。
19. 如图甲所示电路中,当闭合开关 S 后,两个电压表指针偏转角度相同,指针位置如图乙
所示则电阻 R1 两端的电压为______V,电阻 R2 两端的电压为______V.
【答案】
①. 1.6
②. 6.4
【解析】
【详解】[1]由电路图知道,两电阻串联,电压表 V1 测 R1 两端的电压,电压表 V2 测的是电源
电压, 由题意知道,电压表 V1 选择的量程为 0~3V,分度值为 0.1V,其读数为 U1=1.6V,
即电阻 R1 两端的电压为 1.6V.
[2]电压表 V2 选择的量程为 0~15V,分度值为 0.5V,其读数为 U=8V, 根据串联电路电压规
律知道,电阻 R2 两端的电压是:
