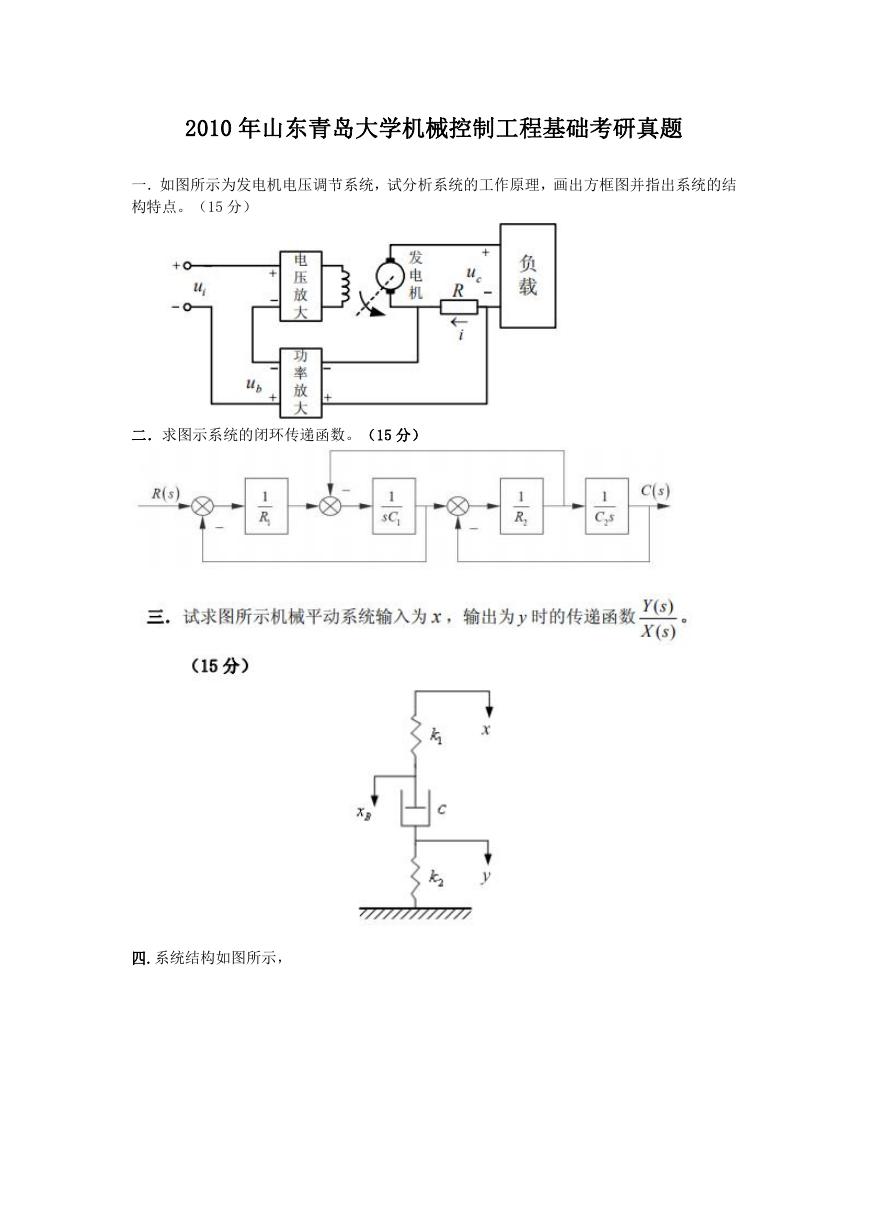

2010 年山东青岛大学机械控制工程基础考研真题
一.如图所示为发电机电压调节系统,试分析系统的工作原理,画出方框图并指出系统的结
构特点。(15 分)
二.求图示系统的闭环传递函数。(15 分)
四.系统结构如图所示,
五.单位反馈系统的开环传递函数为
六.某最小相角系统的开环对数幅频特性如下图所示。要求
(1)写出系统开环传递函数;(5 分)
(2)利用相角裕度判断系统的稳定性;(5 分)
(3)将其对数幅频特性向右平移十倍频程,试讨论对系统性能的影响。(10 分)
七.某控制系统如图所示。
