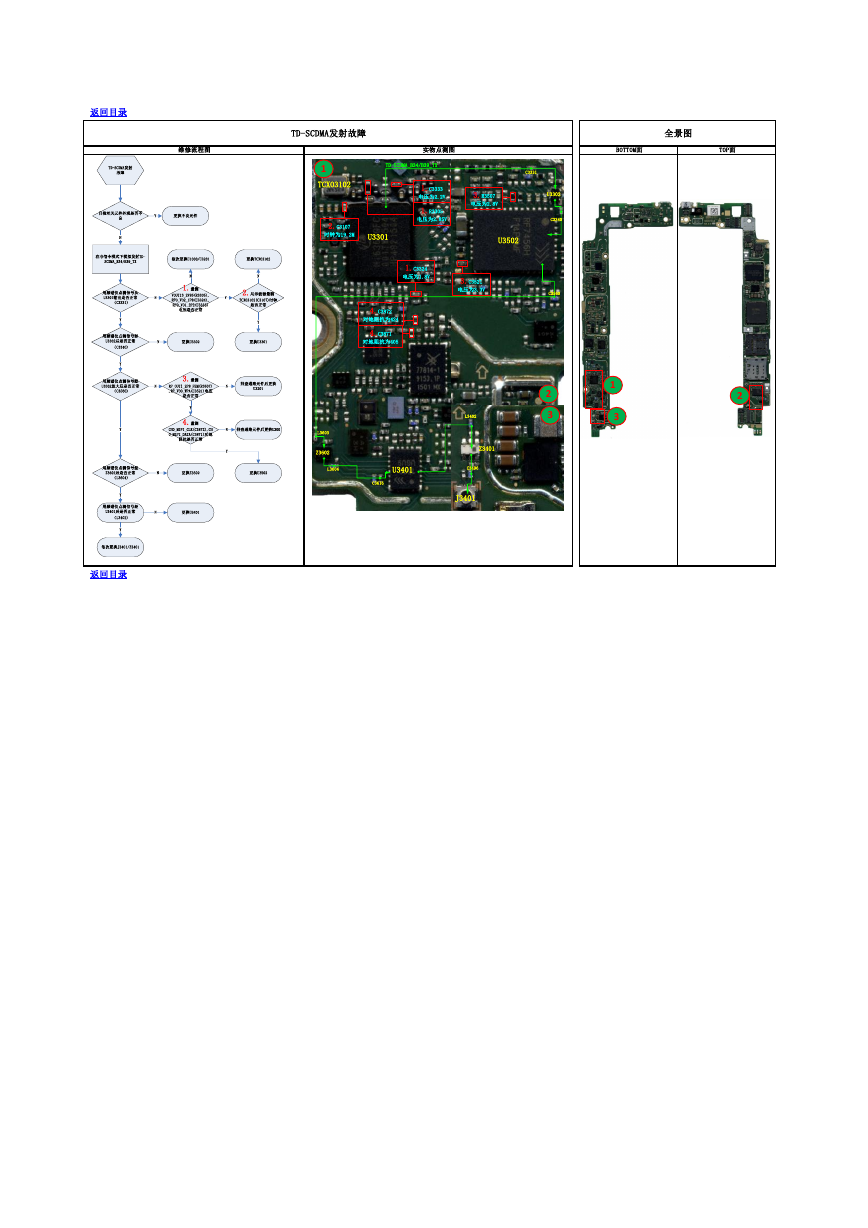

1.C3333 电压为2.2V 1.R3305 电压为2.85V 3.R3507 电压为2.8V C3331 U3502 1.C3324 电压为1.8V 3.C3521 电压为3.3V 2.C3107 时钟为19.2M U3301 4.C3872 对地阻抗为424 4.C3871 对地阻抗为405 U3302 C3340 C3560 2 3 1 3 2 返回目录 维修流程图 TD-SCDMA发射故障 1 TCXO3102 实物点测图 TD-SCDMA_B34/B39_TX 全景图 BOTTOM面 TOP面 L3603 Z3602 L3402 Z3401 L3604 U3401 C3496 C3616 J3401 返回目录 TD-SCDMA发射故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟发射TD-SCDMA_B34/B39_TX用频谱仪点测信号从U3301输出是否正常（C3331)1.量测VOUT13_2V85(R3305),RF0_VO2_1P8(C3324),RF0_VO1_2P2(C3333)电压是否正常依次更换U1000/U32012.用示波器量测TCX03102(C3107)时钟是否正常更换TCXO3102用频谱仪点测信号经U3502放大后是否正常（C3560)YN3.量测RF_OUT1_2P8_FEM(R3507),RF_VO0_WPA(C3521)电压是否正常NYN排查通路元件后更换U300NN排查通路元件后更换U3201N4.量测CH0_MIPI_CLK(C3872),CH0_MIPI_DATA(C3871)对地阻抗是否正常YN更换U3502YY更换U3301Y用频谱仪点测信号经Z3602后是否正常（L3604)更换Z3602N依次更换J3401/Z3401Y用频谱仪点测信号经U3401后是否正常（L3402)更换U3401YN更换U3302用频谱仪点测信号经U3302后是否正常（C3340)NY
